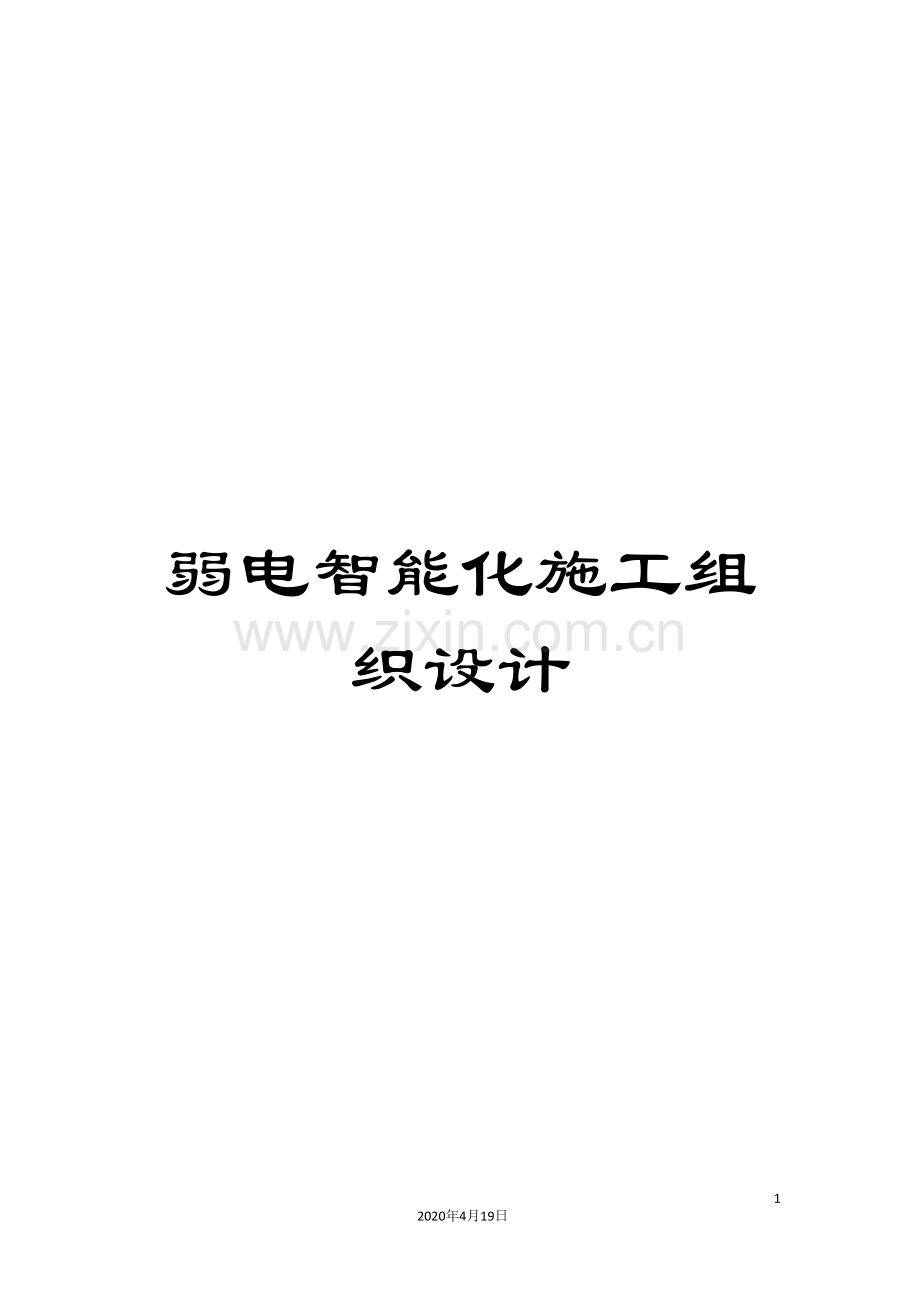

弱电智能化施工组织设计模板.doc

弱电智能化施工组织设计1412020年4月19日文档仅供参考目录四、施工组织设计21.工程总体实施内容描述22、主要施工方案与技术措施52.1、施工总体安排52.2、工程前期准备72.3、工程实施流程图82.4、各分部分项采购的主要施工方案与技术措施82.4.1室外消防联动及管网工程施工中：82.4.2视频监控系统工程施工中：122.4.3周界防范红外报警系统施工方案142.3.4可视楼宇对讲系统施工方案192.4.5综合管网、室外排管及工井挖土方及回填施工施工方案：202.5、工程验收阶段242.6、施工各阶段所采用的新技术、新工艺283.拟投入本项目的主要施工设备表324、劳动力安排计划表335.工程质量管理体系与措施346.安全管理体系与措施467、工程环境保护、冬雨季施工管理体系及保证措施727.1环境保护技术组织措施727.2针对本次工程的冬雨季施工技术措施768.工程进度计划与措施809.确保文明施工的技术组织措施9110、施工总平面图及临时用地9510.1临时设施等施工现场布置图9510.2临时用地表97四、施工组织设计1.工程总体实施内容描述1.1、工程建设地点：蒙城县仁和路以北、东光路东、刘海路西（庄周C区小区内）1.2、施工目标：按合同进度计划，完成蒙城县庄周小区C区室外配套弱电施工工程工作。1.2.1、质量目标以工程质量为重点，贯彻本企业ISO9001质量管理体系，工程质量按中华人民共和国及蒙城县、弱电行业的切有关法规、规范的要求，保证按照国家和行业相关施工验收规范组织验收，工程质量达到市合格标准。1.2.2、工期目标必须严格按招标文件规定工期120日历天如期完成，绝不拖延。充分发挥我公司现有制度化管理优势，依靠踏实的工作、严密的组织、先进的机械设备、精湛的技术，保质保量的完成施工任务。我公司承诺保证在120日历天内完成本工程范围内所有项目施工并交付使用。1.2.3、安全生产目标安全生产目标达到亳州市安全施工工地，杜绝任何重大伤亡事故，严格按国家安全评分标准，安全操作规程，高空作业规范，施工用电技术规范，及工地防火管理等有关制度，落实措施，规范施工。1.2.4、文明施工目标认真贯彻ISO14001环境管理体系，确保文明施工目标达到蒙城县文明工地，文明施工管理是全面体现企业的管理水平，精神状态，也是杜绝安全事故发生的治本途径。为确保施工现场达到文明工地，本工程实行施工现场标准化管理，充分发扬我公司文明施工方面的良好传统；文明工地清洁、场地整齐，体现工地的企业文化建设，反映企业的管理水平（营造文明、环保、健康的施工现场）。1.2.5、文明环境施工目标1）文明环境目标：噪音排放达标、施工昼间65dB,夜间55dB（22：00至次日6：00）2）文明环境目标：现场无扬尘现场目测无尘，现场主要施工道路达到100%无尘。3）文明环境目标：生产及生活污水达标排放污水COD排放达标4）文明环境目标：施工现场夜间无光污染夜间施工照明灯罩的使用率保证达到100%，以保证现场夜间照明灯光不射入周围建筑。5）文明环境目标：项目经理部最大限度地节约水电能源项目经理计划整个工程中水电消耗量对本工程预算用水（电）量降低0.5%，并将水电预算量按施工阶段进行分解。1.3、建设规模：蒙城县庄周小区C区室外弱电（包括但不限于以下范围：室外消防联动及管网工程、智能化管网及智能化（视频监控和周界防范红外报警系统）安装，可视对讲系统（后端设备，应与单体楼主机对接，并授权管理）、室外排管及工井、挖土方及回填等。）；1.4、计划工期： 120 个日历天1.5、本工程的重点及难点蒙城县庄周小区C区是集现代最新科技成果的复杂系统工程。庄周小区C区具有现代调度中心特色，而且满足现代化办公、管理要求。为庄周小区C区内人员提供舒适、便利，安全的工作方式和服务环境。同时，将进一步提供工作效率，增强决策科学化，适应知识经济时代的需求，而且满足庄周小区C区中心实现电网调度和办公现代化所必须具有的综合管理能力和应用能力。针对突出的技术问题，如：1、室外消防联动及管网工程施工中需要安装大量电缆、光纤保护管，有明装、安装形式，有走地面、吊顶、桥架、线槽内各种路径，并需要敷设从机房至箱盒，箱盒至终端设备大量的缆线，管线工程关系到系统的调试，而且地铁条件下，作业空间有限，交叉施工多，因此管网工程是重点。2、室外排管及工井、挖土方及回填等工程施工中不同制式网络规划需求差异、多个通信系统间干扰、电磁污染增加、管道共享中特殊管道的敷设、敷设方式的影响等， 7月，工信部发布电信基础设施共建共享工程技术暂行规定，对共建共享的技术条件进行规范。现在的普遍做法是请第三方评估技术可行性，原来的技术问题演变为如何监督第三方的评估是否中立。1.6、编制依据民用闭路电视监视电脑系统工程技术规范GB 5019894中华人民共和国公共安全行业标准GA/T 7292电子计算机机房设计规范GB 5017493民用建筑电气设计规范SJ/T 1690电子设备雷击保护守则GB 745087安全防范工程程序与要求GA/T 751994电气装置安装工程施工及验收规范（GBJ23282）建筑设计防火规范（GBJ 11688）商业建筑物电信布线标准TIA/EIA 568A商业建筑物电信接地和接线要求ANSI/TIA/EIA 607信息技术用户房屋的综合布线ISO/IEC 11801建筑与建筑群综合布线系统工程设计规范GB 50312 视频安防监控系统技术要求GA/T367 （国信办）电子政务信息安全等级保护实施指南 计算机信息系统安全等级保护通用技术要求GA/T 390 综合布线系统工程设计规范 GB 50311- 民用闭路电视监控系统系统工程技术规范GB 50198- 居住小区智能化系统建设要点与技术导则全国住宅小区智能化系统示范工程建设要点与技术导则智能建筑设计标准GB/T50314- 智能建筑工程质量验收规范GB500330- 有线电视系统工程技术规范GB50200-94入侵报警系统工程设计规范 GB50394- 出入口控制系统工程设计规范 GB 50396- 2、主要施工方案与技术措施2.1、施工总体安排本工程施工要求高，工期紧，所铺管线涉及作业面范围广，协调难度大。因此，根据工程特点，结合现有施工条件和施工经验，在本工程施工中，我公司采取灵活机动的组织方案。以项目为单位建立完善的工程施工管理机构，设立项目管理部，项目经理总负责，组织和管理本地区的工程项目实施。整个工程分两个阶段实行第一阶段：施工准备阶段，在这阶段，首先进行组织管理工作。1） 对本工程所需人、材、物资源进行配置，组建工程进场等事宜。2） 和相关单位协调，落实好施工场地，临时用地及用水用电方案。以及施工队伍进场等事宜。3） 组织施工现场调查，复测管道径路和相关资料。发现有问题之处及时与监理工程师，业主方沟通。a) 熟悉，审查设计图，在审查设计文件的过程中根据有关标准，规范和施工经验，对认为有疑问之处及时向业主方提出书面意见。b) 做好技术交底和培训，进行场前教育，参加本项施工人员需经过考核合格后方能上岗。安排好首段定标工作，在设计技术交底的基础上，认真做好对工班的施工图技术交底工作，让施工人员熟悉，理解施工设计图纸及有关资料，包括工作特点，施工方案，工艺要求，施工质量标准等。c) 编制材料和设备供应计划并做好供应。安排好预制构件和非标准件加工以及施工机具设备的维修保养工作，组织施工及工程机械设备和材料进场。d) 落实施工场外的运输道路。e) 各工序和专业阶段性施工准备除做好上述工作外，还需落实已完成工程保护措施。f) 施工准备工作就序，开工申请报告批准后晋行正式施工。其次是材料的采购与管理1） 材料按合同和设计要求进行采购。2） 我方采购的材料保证是符合招标文件和设计技术规范要求的优质产品。材料到达屯放地点，随货应附有相应的质保书，合格证书和进沪许可证。3） 我方采购的材料在到货前壹天通知业主方和监理单位与验收。4） 业主方对我方采购材料的质量确认，均不减轻我方对材料所负的质量责任。在项目实施中业主方代表或监理工程师均可视需要进行抽查或送专业检验部门检验。5） 如经国家检测机构检验有一项技术指标不符合标准，业主可退回该材料，一切费用和损失由我方承担。6） 搬运：根据物资的物化性能和包装方式，选择相应的搬运方法。较大或较重的物资，宜采用机械装卸和汽车运输。a. 按照包装的标记方向运输。b. 不得碰坏外包装不得野蛮装卸。严格按照单位章程规定组织入库，保管，查点，维护保养，出库等个项工作。a仓库环境必须干燥，清洁，无污染。b仓库划区有序，材料设备摆放整齐。c. 仓库必须做好安全防盗工作，并设专人看管。第二阶段：施工阶段在前期，对各项材料进行验证，每项工序均做好首段定标，统一工艺标准，得到有关方共同确认后，在开展该工序工作。根据施工进度，材料到货等情况分多个施工小组流失作业，平行或交叉施工。以满足本工程的工期的节点要求。工程施工分四个组同时进行：第一、二组：建设组，MODF架安装、光缆分线箱设置，机房引入光缆的布放；第三组：光缆敷设组负责引入光缆敷设及室外管井等；第四组：熔接及测试组，光缆熔接及测试，施工过程的质量检查等。管道施工中，严格执行信息产业部及建设方规范的要求，执行设计文件及图纸要求密切与业主单位，设计单位，监理单位建设单位联系，遇到问题，及时反映，并与业主单位等有关部门商量解决。施工中，设置安全措施，设置护拦和警示牌，夜间施工挂红灯以策安全。第三阶段：竣工检验阶段。主要包括竣工资料整理，组织最终检验（自检），随时克服发现的问题，发出竣工验收申请报告等内容。2.2、工程前期准备2.2.1 工程现场准备 施工现场是施工全体参加者为夺取优质、高速、低消耗的目标，而有节奏、均衡连续地进行战术决战的活动空间。施工现场的准备工作，主要是为了给拟建工程创造有利的施工条件和物资保证。 1）建造临时设施 按照施工总平面图的布置，与工程总包单位以及甲方协调，建造临时设施，为正式开工准备好生产、办公、生活、居住和储存等临时用房。 2）施工用水用电的落实 与工程总包单位以及甲方协调工地现场施工临时用水、电，按照要求和规范接驳到位。 3） 安装、调试施工机具 按照施工机具需要量计划，组织施工机具进场，将施工机具安置在规定的地点或仓库。对于固定的机具要进行就位、接电源、保养和调试等工作。对所有施工机具都必须在开工之前进行检查和试运转。 4）做好材料、构(配)件、制品和材料的储存和堆放 按照材料、构(配)件、制品需要量计划组织进场，根据总平面图规定的地点和指定的方式进行储存和堆放。 5）做好雨季施工安排 按照施工组织设计的要求，落实雨季施工的临时设施和技术措施。 6）设置消防、保安设施 设置消防、保安设施，悬挂各种警示牌及规章制度。2.2.2工程的场外准备 施工准备除了现场内部的准备工作外，还有施工现成外部的准备工作。其具体内容如下： （1）材料的加工和订货材料。这样如何与加工部门、生产单位联系，签订供货合同，搞好及时供应，对于企业的正常生产是非常重要的；对于协作项目也是这样，除了要签订议定书之外，还必须做大量的有关方面的工作。 （2）提交开工申请报告 及时地填写开工申请报告，并报批2.3、工程实施流程图整理竣工资料工程初验施工准备管道建设线缆布放设备调试设备安装线路测试2.4、各分部分项采购的主要施工方案与技术措施2.4.1室外消防联动及管网工程施工中：一、沟槽开挖和回填 1、沟槽开挖：(1)、本工程室外消防管线为埋地敷设地质大部分为砂性土沟槽采用人工、机械开挖相接合的方式。由于现场场地较大将开挖的管沟土方就地堆放。沟底宽度满足以下施工要求管道一侧的工作面宽度为300mm管道结构的外缘宽度D1管道一侧的工作面宽度b1 。管道沟槽底部的开挖宽度按下式计算B=D1+2、b1+b2+bs，其中B管道沟槽底部的开挖宽度，D1管道结构的外缘宽度，b1管道一侧的工作面宽度，b2管道一侧的支撑厚度。(2)、本工程室外沟槽部位设计标高处若为未经扰动的天然地基经平整后管道可直接敷设若为松软地基在设计沟标高下挖0.7米然后回填素土分三层夯实，然后用50毫米厚砂垫层找平至设计标高再敷设管道。 (3)、沟槽每侧临时堆土或施加其它荷载时应符合下列规定不得影响建筑物、各种管线和其它设施的安全。 (4)、不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖且不得妨碍其正常使用。 (5)、人工挖槽时堆土高度不宜超过1.5m且距槽口边缘不宜小于0.8m。 (6)、未经扰动天然地基或地基处理符合设计要求槽壁平整边坡坡度符合施工设计的规定沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半槽底高程的允许偏差开挖土方时应为20mm。 2、沟槽回填： (1)、管道的沟槽应在水压试验合格后及时回填。 (2)、回填土时槽底至管顶以上50cm范围内不得含有机物、冻土以及大于50mm的砖、石等硬块回填时回填土须夯实两侧高差应相差不大。(3)、回填土的每层虚铺厚度为250mm。(4)、沟槽回填时砖、石、木块等杂物应清除干净。 (5)、回填土或其它回填材料运入槽内时不得损伤管节及其接口并应符合下列规定 A、根据一层虚铺厚度的用量将回填材料运至槽内且不得在影响压实的范围内堆料。B、管道两侧和管顶以上50cm范围内的回填材料应有沟槽两侧对称运入槽内不得直接扔在管道上回填其它部位时应均匀运入槽内不得集中推入。 (6)、沟槽回填土的压实应符合下列规定 A、回填压实应逐层进行且不得损伤管道。 B、管道两侧和管顶以上50cm范围内应采用轻夯实管道两侧压实面的高度差不应超过30cm。 C、分段回填压实时相邻段的接茬应呈接梯形且不得漏夯。 D、管道沟槽位于路基范围内时管顶以上25cm范围内回填土表层的压实度不应小于87%。 二、管道安装与铺设 1、根据现场测绘草图在选好的棺材上画线按线断管。 2、用砂轮锯断管应将棺材放在砂轮锯卡钳上对准画线卡牢进行断管。断管时压手柄用力要均匀不可用力过猛断管后要将管口断面的管膜、毛刺清除干净。 3、用手工锯断管应将管材固定在压力案的压力钳内锯条对准画线双手拉锯锯条要保持与管材的轴线垂直推拉锯用力要均匀锯口要锯到底不得扭断或折断以防管口断面变形。 4、将断好的管材按管径尺寸分次套制丝扣一般以管径15、32mm者套二次40、50mm者套三次、70mm以上者套3-4次为宜。 5、用套丝机套丝将管材夹在套丝机卡盘上留出适当长度将卡盘夹紧对准板套号码上好板牙按管径对好刻度的适当位置紧住固定扳机将润滑剂管对准丝头，开机推板待丝扣套到适当长度轻轻松开扳机。 6、用手工套丝板套丝先松开固定扳机把套丝板板盘退到零度，按顺序号上好板牙把板盘对准所需刻度拧紧固定扳机。将管材放在压力案压力钳内留出适当长度卡紧，将套丝板轻轻套入管材使其松紧适度而后两手推套丝板带上2-3扣，再站到侧面扳转套丝板用力要均匀待丝扣将套成时轻轻松开扳机开机退板保持丝扣应有的锥度。 7、配装管件根据现场测绘草图，将以套好丝扣的管材配装管件。配装管件时应将所需的管件带入丝扣试试松紧度用手带入3扣为宜，在丝扣处涂铅油、缠麻丝后带入管件，然后用管钳将管件拧紧使丝扣外露2-3扣去掉麻头，擦净铅油编号放到适当位置等待调直。 8、管段调直将已装配好管件的管段在安装前进行调直。 在装好管件的管段丝扣处涂抹铅油连接两段或数段连接时不能只顾预留口方向而要兼顾到管材的弯曲度相互找正后再将预留口方向转到合适部位并保持平直。 管段连接后调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。 对于管件连接点处弯曲过死或直径较大的管道可采用烘炉或气焊加热到600度800度时放在管架上将管道不停的转动利用管道自重使其平直或用木板垫在加热处用锤轻击调直。调直后在冷却前要不停的转动等温度降到适当时在加热处涂抹机油。凡是经过加热调直的丝扣必须标记好卸下来重新涂铅油缠麻丝再将管段对准印记拧紧。 配装好阀门的管段调直时应先将阀门盖卸下来将阀门处垫实再敲打以防震裂阀体。 镀锌碳素钢管不允许用加热法调直。 管段调直时一般不允许损坏管材。 9、镀锌钢管沟槽连接施工方法。1、管材切割，用钢管切割机将钢管按所需长度切割切口平整切口端面与钢管轴线应垂直。切口处若有毛刺应用砂纸、锉刀或砂轮机打磨。建议使用套丝机的管刀进行切断其优势在于管道的端面垂直平整毛刺很少。常规的无齿锯进行断管时由于其锯片出厂时端面不平整、用力过猛、管道转动等因素造成断面错位、毛刺多。 2、沟槽加工 选取符合实际要求的管材管材的端口无毛刺光滑壁厚均匀镀锌层无剥落管材无明显缺陷。 应保证三人为一组进行。一人控制滚槽机的开关及千斤顶的升降一人观察调整滚槽机处管道的转动一人在滚槽机尾架上观察调整管道的位置。 将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上。 用水评议测量钢管水平度保证钢管处于水平位置。 将钢管端面与滚槽机胎膜定位面贴紧使钢槽轴线与滚槽机胎膜定位面垂直。 启动滚槽机电机。徐徐压下千斤顶使滚槽机压模均匀滚压钢管。用游标卡尺检查沟槽深度和宽度使之符合厂家沟槽规定尺寸然后停机。 将千斤顶卸去荷载取出钢管。 3、钢管开孔及机械三通、四通安装安装机械三通机械四通的钢管应在接头支管部位用开孔机开孔。具体操作方法如下： 用链条将开孔机固定于钢管预定开孔位置处开孔位置不得位于管道焊接处。选取合适的孔钻钻头安装在开孔机卡头上。 启动电机转动钻头。 操作设置在立柱顶部的手轮转动手轮缓慢向下在钻头与钢管接触处添加适量润滑剂以保护钻头完成钻头在钢管上开孔。 开孔时要均匀施力并加水冷却严禁戴手套操作开孔后将周d孔径+16mm范围内清理干净包括毛刺、铁屑、铁锈、油污等。孔洞有毛刺需用砂纸、锉刀或砂轮机打磨光滑。 检查机械三通垫圈是否破损若破损一定要及时更换、三通内的螺纹有无断丝、缺丝等不合要求之处。将机械三通及配套卡箍至于钢管孔洞上下注意机械三通、橡胶密封圈与孔洞中心位置对正。把螺栓插入孔内并用手上紧两边螺栓确认卡箍件的弧形完全嵌入外壳的凹槽均匀拧紧螺栓直到外壳表面和垫圈套接触严密。 4、管道安装安装必须遵循先装大口径、总管、立管后装小口径、支管的原则。安装过程中不可跳装必须按顺序连续安装以免出现段与段之间连接困难和影响管路整体性能。 准备好符合要求的沟槽管段、配件和附件并将管内杂物清除干净。 检查橡胶密封圈是否完好将其套在一根钢管的端部。 将另一根钢管靠近已卡上橡胶密封圈的钢管端部两端处应留有一定的间隙。我们施工中间隙一般保持在2mm左右。 将橡胶密封圈套在另一根钢管顶端使橡胶密封圈位于接口中间部位并在其周边涂抹润滑剂无特殊要求时可用洗洁精或肥皂水。 两根管道的轴线应对正。 在接口位置橡胶密封圈外侧安装上、下卡箍并将卡箍凸边卡进沟槽内。 用手力压紧上下卡箍的耳部并用木榔头锤紧卡箍凸缘处将上下卡箍靠紧。 在卡箍螺栓位置穿上螺栓并均匀拧紧螺母防止橡胶密封圈起皱。 检查确认卡箍凸边全圆周卡进沟槽内。2.4.2视频监控系统工程施工中：一、前端设备部分（1）定位前端摄像部分是视频监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视现场的某一位置上，使其视角能覆盖整个被监视的各个部位。摄像部分是系统的原始信号源，因此摄像部的好坏以及它产生的图像信号的质量将影响着整个系统的质量，认真选择和配置摄像部分至关重要。为了减少死角，根据不同的地方，不同的情况选用不同的摄像机，每个监视区域根据不同的情况选用摄像机数量和类型有所区别。监控点的布置适应现场环境，力求做到隐蔽、美观，不易受破坏；根据监控要求，选取合适的镜头。（2）固定 固定螺栓严格按照规范的标准，根据现场的情况，采用最佳的固定方法，确保设备固定牢固，在使用工程中，不倾斜，不颤抖，不坠落。（3）安装安装要点如下：安装前每个摄像机均应加电进行检测和调整，处于正常工作状态的摄像机方可安装。从摄像机引出的电缆应留有1 米的余量，以不影响摄像机的转动。不得利用电缆插头和电源插头来承载电缆的重量。摄像机宜安装在监视目标附近不易受到外界损伤的地方，安装位置不应影响附近现场人员的工作和正常活动。摄像机镜头要避免强光直射，应避免逆光安装，摄像机方向及照明条件应进行充分的考虑和改进。 解码器宜安装在距离摄像机不远的现场，应不影响建筑的美观，若需安装在吊顶内，吊顶应有足够的承重能力，并在临近处有检修孔，以便维修。 云台安装时应按摄像监视范围来决定云台的旋转方位，其旋转死角应处在支、吊架和引线电缆的一侧，要保证支吊架安装牢固可靠，并应考虑电动云台的转动惯性，在其旋转时不应发生抖动现象。二、传输部分（1）定位 选择最经济，最科学，最安全的线缆铺设线路，充分考虑到选择线路的可行性，重点考虑现场电器对信号的干扰。（2）管网预设 采用顶部引下吊筋固定，严格按照规范，力求线管敷设牢固、美观。（3）布线 布线施工应按施工图和有关规范进行。控制电缆要分别连接到设备和控制器的接线柱上，电缆电线应绝缘且无接头，并用有号码或标签的编码以便日后的维修。除所需长度外每项电缆线应留有余量一般应留1米，做到防水、防潮。放线前，应在导管的管口处套上嗽叭形无锋利的塑料套口，以免损伤电缆。（4）接线 严格按照有关规定连接线缆，作好防水和绝缘处理，并作好标记和记录。三、管理中心部分（1）选址定位 管理中心部分是整个系统的“心脏”和“大脑”，是实现这个系统功能的指挥中心。内部的设备主要有硬盘录象设备，显示设备和操作设备，定位时主要考虑，通风避光，安全方便，合理科学。（2）管理中心部分的安装 要求施工人员必须将各系统的线缆分离开，并做好标注，用扎带绑好；装修工程完毕后开始对设备间进行各系统操作设备的安装，安装要根据其说明书的要求进行，严格按接线图进行接线，设备要轻拿轻放，除按照培训内容要求进行安装外，还应注意一些系统安装调试中常见的故障，凭经验来检查并排除问题四、调试和验收系统调试、验收阶段，是整个施工管理的关键阶段，经过线路和各专业设备的安装过程，工程施工已接近尾声，已取得了规模和成绩，可是不等于大事告成，还要经过调试、交工验收阶段来检验该工程的前面二个阶段是否管理的合理，是否有成效。同时，要根据测试、调试的情况，对达不到要求的地方进行整改。对特殊的子系统，甚至要进行模拟试运行。以保证系统质量。交工验收阶段虽然由于工程快结束，剩余的实物量、及要做的工作不太多了，可是这里要注意的是：往往前面二个阶段都经过我们管理，抓了工程质量、进度等，取得了成绩，而对交工验收阶段，认为工程结束了，该放松了，容易造成松懈情况，使工程不但收不了尾，而且造成业主无法投入使用，必须做到有始有终。对监控系统工程而言，调试、验收工作显得更加重要。需要认真做好下列工作：对工程项目进行全面检查，主要检查施工图纸和合同，逐项对照，进行工程实物量盘点，划出未完和遗留项目，以及存在的未处理问题，要列出清单，定出各专业收尾进度计划，制定收尾措施，限时完成，不留尾巴。整理、编制交(竣)工资料，及时整理、汇编工程交(竣)工资料，做到真实、及时，无遗留，为结算提供依据，为以后检查和检修提供依据。 2.4.3周界防范红外报警系统施工方案小区周界防范系统严格按照图纸设计要求设置，采用双防区脉冲主机，每台双防区脉冲主机控制两个防区，采用信号线和电源线直接传输至中心机房。一、方案的总体设计情况本方案的设计理念：在小区的周界围墙设一道防线，采用周界报警系统（电子围栏方式），以起到安全防范作用。二、方案的结构和组成系统的组成A、 前端电子围栏部分B、 信号传输部分C、 中心接警部分系统的结构前端：采用脉冲方式的电子围栏防区：共设置6个报警防区（电子围栏防区）显示：系统配置工作站，报警的信号及系统的布撤防状态可在工作站查询。三、电子围栏的结构安装 机械部件包括合金线和安装、固定、支撑以及收紧合金线的装置，如中间受力杆、终端承力杆等。 在中间受力杆、终端承力杆之间有规则地安装和固定多条合金线，每条合金线与终端承力杆相连接的一端连接一个报警主机，另一端与终端承力杆相连接，即可构成脉冲式电子围栏。本方案采用6道合金线的脉冲式电子围栏。中间受力杆、终端承力杆杆间距不大于5m,前端探测围栏的防区划分应有利于报警时准确定位，且一个防区的最大防范距离不大于200m,围墙和脉冲式电子围栏的总高度不小于3m。四、探测器的安装A、 前端探测围栏最上一根金属导线与附属物的间距不应小于800mm；B、 前端探测围栏最下一根金属导线与附属物的间距为120mm10mm；C、前端探测围栏底部三根金属导线，相邻二根的垂直距离为120mm10mm；其它相邻二根的垂直距离为150mm10mm；D、每个防区的中间应安装防区中间受力杆，防区中间受力杆间或防区终端受力杆间距不大于40m；E、防区内有拐角地方应安装防区终端受力杆；拐角角度小于120时，应使用防区终端受力杆。五、系统的组成A、前端设备系统前端选用脉冲式电子围栏，脉冲式电子围栏是一种集预防人体逾越障碍物和感知攀爬、拉压、剪断障碍物企图入侵的安防产品。由合金线、防区终端受力杆、防区中间受力杆、绝缘导线，脉冲主机和报警模块等组成。详细设备如下：终端承力杆：是不锈钢管，主要用于承受拉力，外径为32MM，壁厚为2.0MM，高度750mm，平均35米左右设置一根终端杆。 终端杆绝缘子：为抗高压、抗氧化、耐腐蚀塑料材质，用于连接终端杆和合金线。中间过线杆：是玻璃钢实心杆，直径为13mm,主要用于支撑合金线，系统平均按4米左右设置一根中间杆。中间杆绝缘子：具有抗高压、抗污，设计理念先进，能防止冬天冰凌、下雨短路情况的发生，全面受力结构，避免了传统楔型结构的易脱落问题，而且绝缘子后端有活口挡片，方便维护时拆卸绝缘子。U型槽： 不锈钢材质，用于高低不平地段以及不规格的环境中。专业铝镁合金导线导线：抗氧化耐腐蚀不生锈，导电率、阻值极低，每45米1欧姆，阻值为同类产品的十七分之一，高弹性，抗氧化，耐腐蚀，直径为1.8MM，张力为70KG左右。高压绝缘线：由围栏合金导线做内芯，防止两种金属导线接触，不同的金属发生化学反应，抗20KV电压。螺纹式线线连接器：连接高压绝缘线和合金线的，材料和高压绝缘线和合金丝是同种材质，双螺纹结构把两种金属紧紧结合在一起，不会发生脱落情况。收紧器：用于合金线的收紧，由于天气等原因，合金线出现松弛现象时候，用它来收紧围栏。 警示牌：在铝镁合金线上平均按10米左右设置一块。避雷器：区别于普通的物理间隙避雷器，当感应雷电压超过额定值时，避雷器内部电阻变为零，直接把雷引入大地，更好地起到避雷作用；系统每防区配置一只，与主机接地严格分开，两接地极间距要求10米。主机防护箱：为喷塑铁箱,能够对主机等附属设备起到很好的防护，防护等级：IP65。声光报警器：安装于终端控制部分,报警时发出声光报警信号B、防区设置设备 对电子围栏的报警设置防区编码，以识别报警的区域。并以总线的方式传输，这类系统框架的特点是系统可根据实际情况作灵活调整，对情况复杂的地段合理增加防区。C、报警管理设备（集中控制器） 接收防区设置设备的编码信号，并对信息进行有效处理，并将处理后的信号提供至系统工作站E、中心机房 对报警信息进行管理，包括系统的布撤防状态的查询和报警信息的历史查询，信息管理的内容包含报警发生的区域（经过防区识别）和发生的时间。系统一旦接收到信号，即时响应报警，并蜂鸣提示。七、前端设备的安装7.1红外报警探测器的安装吸顶式安装高度一般为2.56M；壁挂安装时应可使探测器能在水平方向和垂直方向的角度进行小范围调节，以获得最佳探测效果。探测器的安装应对准入侵者移动的方向，并使前面探测范围内不应有障碍物。安装探测器时，不要使其对着阳光、热源或其它温度易发生变化的设备，如空调机、加热器等。7.2报警系统的测试7.2.1探测器的测试7.2.1.1对室内安装的探测器，必须保证探测器的安装角度，以确保最佳接收探测信号；7.2.1.2在探测范围内的不同位置进行全面的步行测试和调校，确保在探测区范围内的连续有效保护。7.2.1.3为防止因探测区域的雨、雾、雪及外罩堆积尘埃而引起信号损失，至少每年应对探测器清洗一次。7.2.2报警主机的调试7.2.2.1检测前端探测器的故障、交流供电失败、直流欠压和探测器的被拆等故障和破坏行为，并当发生该事件时向系统发出的报警信号。7.2.2.2通讯线路故障(短路、开路等)的模拟检查。7.2.2.3对各防区的地址与电子地图上显示的报警的地点和性质的一致性调试。7.2.2.4系统经过自动电话拨号器向设定的电话拨号功能的检查。7.3报警系统的调试八、施工计划、人员安排1）、施工计划如下：（1）室外、室内排管布线（2）前端设备安装（3）机房设备安装（4）设备调试2）、施工工程人员安排如下：（1）室外、室内排管布线 需要6人（2）前端设备安装 需要4人（3）机房设备安装 需要2人（4）设备调试 需要3人报警系统的系统调试流程如下图所示：发送参数、指令功能检查填写调试报告安装报警系统软件进行系统设置逐台对前端驱动器进行远程设置和联动设置报警工作站硬件无故障报警系统调试完成前端数据回收功能检查形成各种报表功能检查联动功能检查2.3.4可视楼宇对讲系统施工方案1楼宇对讲系统设计和安装要求1.1设计要求1.1.1对讲语音清晰。1.1.2拨叫准确、操作简便。1.1.3主机控制盘对使用者拨发出的地址有明确显示。1.1.4主机控制盘应设在住宅单元入口门外。壁挂式可视分机中心距地宜为1.5m。1.2安装要求1.2.1系统连接电缆(线)宜穿管保护并暗敷。1.2.2对主机、总接线盒、户内机(或保护器)等在安装前应先确定其合适的安装位置.各设备安装应端正整齐，各用户房间的安装位置及高度应统一。1.2.3施工布线、接线、设备安装等要严格遵守有关施工安装规程，并做好校线、线路复查、调试等工作。2电缆敷设2.1必须按图纸进行敷设，施工质量应符合电力工程电缆设计规范的要求。2.2施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前清除。2.3根据设计图纸要求，选配电缆，尽量避免电缆的接续。必须接续对应采取焊接方式或采用专用接插件。2.4电源电缆与信号电缆应分开敷设。2.5敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。2.6远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。2.7有强电磁场干扰环境(如电台、电视台附近)应将电缆穿人金属管，并尽可能埋入地下。2.8穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。2.9两固定点之间距离不得超过1.5m。2.10应从所接设备下部穿出，并留出一定余量。2.11缆端作好标志和编号。2.4.5综合管网、室外排管及工井挖土方及回填施工施工方案：主干桥架与分支管线的施工是最影响工程工期的关键工序。因此必须先期定货先期施工，以保证在吊顶龙骨安装前施工结束。在楼层吊顶设备层内，除智能化系统的主干桥架与分支管线外，还有强电部分的供电桥架、空调系统的通风管道、给排水系统的上下水管道、消防工程的主干管道等等。因此在进行该项施工时，必须与其它施工单位密切配合、相互协调，尽量避免“管线打架”相互扯皮，而造成返工。根据小让大的原则，智能化系统的主干线的主干桥架最好在上述管道基本完成后再进行(可分区进行)。一、施工工艺流程测量定位桥架安装分支管路安装。二、桥架安装主干桥架的施工要严格按照设计要求和施工规范进行，在开始敷设前要进行放线定位，其走向应与建筑物轴线平行。主干桥架的安装方式，吊顶内宜采用倒龙吊架和1012mm圆钢，沿墙采用三角型支架。吊架或支架的间距一般为 mm。考虑到桥架在调整、布线及今后检修维护过程中可能会上人蹬踏，必须有一定的承载能力，因此倒龙门吊架每隔68米应采用角钢制作。考虑到吊顶内还有灯具(嵌入式)的安装，主干桥架与分支管线的最低安装高度应高于吊顶200mm。2.1、桥架施工内容应包括：（1）确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能与强电地槽分开架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。（2）荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。（3）确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。（4）确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,另外,根据桥架结构选相应的盖板。（5）绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表2.2、桥架接地1）桥架系统应具有可靠的电气连接并接地（只对金属桥架）。2）当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.0033 欧姆，接地孔应清除绝缘涂层。在1KV 及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积
