资源描述

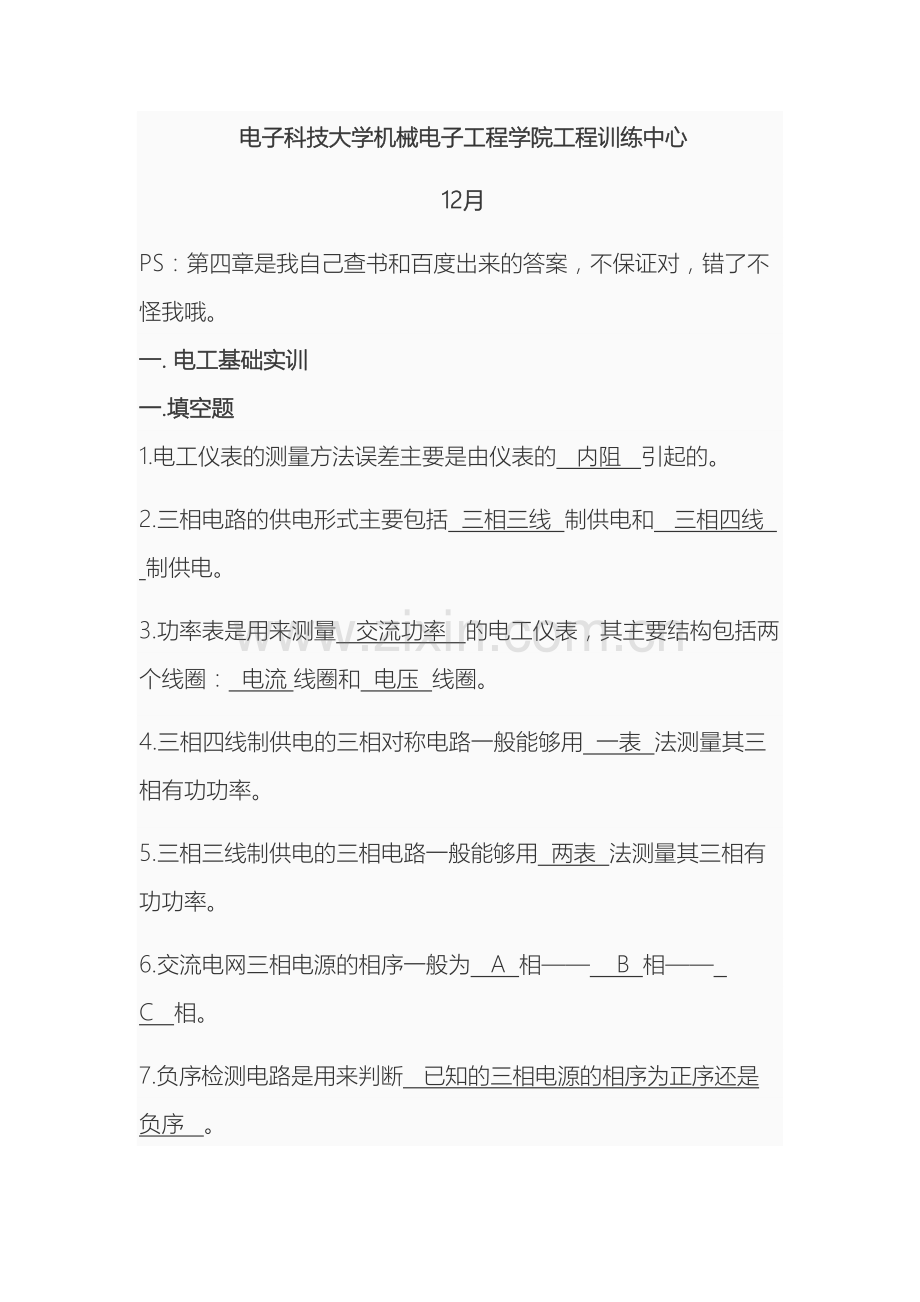

1、电子科大电工电气实训报告答案212020年4月19日文档仅供参考,不当之处,请联系改正。 电子科技大学机械电子工程学院工程训练中心 12月PS:第四章是我自己查书和百度出来的答案,不保证对,错了不怪我哦。 一. 电工基础实训一.填空题1.电工仪表的测量方法误差主要是由仪表的内阻引起的。2.三相电路的供电形式主要包括三相三线制供电和三相四线制供电。3.功率表是用来测量交流功率的电工仪表,其主要结构包括两个线圈:电流线圈和电压线圈。4.三相四线制供电的三相对称电路一般能够用一表法测量其三相有功功率。5.三相三线制供电的三相电路一般能够用两表法测量其三相有功功率。6.交流电网三相电源的相序一般为 A

2、相 B相 C相。7.负序检测电路是用来判断已知的三相电源的相序为正序还是负序。8.确定两线圈的同名端能够采用直流法和交流法。9.变压器的基本原理是电磁感应原理。10.三相鼠笼式异步电动机又称为三相感应电动机。11.三相鼠笼式异步电动机的名牌数据为:380V/220V,Y/。则当电源电压为380V时,三相定子绕组应该采用 Y型连接。12.三相鼠笼式异步电动机的起动电流较大,约为额定电流的 47倍。二.单项选择题1.常见的电工仪表不包括:( C )A.数字万用表B.交流电流表C.剥线钳D.瓦特计2.万用表的功能不包括:( C )A.测量直流电压B.测量电阻C.发出正弦波信号D.测量交流电流3.测量

3、电气设备的绝缘电阻时能够使用:( C )A.万用表B.电流表C.兆欧表D.电压表4.进行毫安表量程扩展时,能够将外接电阻与基本表如何连接?( B )A.串联B并联C既能够串联,也能够并联D.无法实现5.相序检测电路用以测量三相交流电源的:( A )A.相序B.相位C.频率D.幅值6.两个线圈的相对位置变远,其互感系数变:( B )A.大B.小C.不变D.无法确定。7.两个线圈中插入铁棒铁心时,其互感系数变:( A )A.大B.小C.不变D.无法确定。8.变压器的基本功能不包括:( C )A.改变交流电压B.改变交流电流C.改变直流电压D.改变等效阻抗9.多绕组输出的变压器中,输出电压不相同的两

4、个绕组:( B )A.不允许串联B.不允许并联C.既不允许串联,也不允许并联D.既能够串联,也能够并联10. 两表法是否能够用于三相四线制对称供电线路:( A )A. 允许B. 不允许C. 有时允许,有时不允许D. 无法确定三.判断题1.一般要求电压表的内阻越小越好。( )2.万用表使用后,最好将转换开关置于最高交流电压档。( )3.正弦交流电的最大值等于有效值的2倍。( )4.三相异步电动机是由定子和转子构成的。( )5.功率表不但能够测量负载的有功功率,也能够测量无功功率。( )6.三相电源绕组的尾端接在一起的连接方式叫三角形连接。( )7.三相电压或电流最大值出现的先后次序叫相序。( )

5、8.用交流电压表测得的交流电压的数值是最大值。( )二. 维修电工实训一.填空题1.在电气控制布线的过程中需要使用剪线钳、剥线钳、改刀等电工工具。2.如何根据试电笔的状态判断相线和零线:试电笔灯泡亮为相线,不亮时为零线。3.布线操作结束后,应该先检查有无漏接,多接,错接,电源是否短路。4.日光灯回路主要包括镇流器、日光灯管和启辉器。5.三相负载的连接主要有三角形连接和星形连接。6.Y形接法的负载,线电压为380V,则其相电压为 220V。7.单相电度表含有两个线圈:电压线圈和电流线圈。8.单相电度表的作用是计量单相交流电路电能。9.电气装置中急停按钮的作用是遇有紧急情况时切断电源。二.单项选择

6、题1.常见的电气元件不包括:( B )A.自动空气开关B.荧光灯C.按钮D.热继电器2.常见的电工工具不包括:( D )A.断线钳B.螺丝刀C.试电笔D.接触器3.试电笔的基本功能是:( A )A.检验导线和电气设备是否带电B.紧固和拆卸带电的螺钉C.剪断较粗的电线D.剥削电线线头4.电流表的内阻应该:( A )A.越大越好B.越小越好C.适中为好D.不能太小5.关于变压器的叙述错误的是:( D )A.变压器能够进行电压变换B.有的变压器可变换阻抗C.有的变压器可变换电源相位D.变压器可进行能量形式的转化6.相电压是( B )间的电压A.相线与相线B.相线与中性线C.中性线与地D.相线与地7.

7、三相四线制供电系统中,线电压指的是:( A )A.两相线间的电压B.零线对地电压C.相线与零线电压D.相线对地电压8.C6140普通车床中主轴电动机M1的主令控制电器是:( A )A.按钮B.接触器线圈C.接触器常开触点D.接触器常闭触点9.三相电源绕组Y联结时,对外可输出( B )电压。A.1种B.2种C.3种D.4种10. 一般在设备正常工作时,效率为( A ).A. 小于100%B. 大于100%C. 等于100%D. 不确定三.判断题1.螺丝刀按照头部形状能够分为一字形和十字形。( )2.验电前应先在有电设备上试验,确保验电器良好。( )3.剥线钳用于剪断较粗的电线或电缆。( )4.电

8、工刀刀柄无绝缘保护,不能用于带电作业,以免触电。( )5.C6140普通车床中快速移动电动机M3采用的是点动控制。( )6.三相对称电路中,相电压超前相应的线电压30度。( )7.三相负载作星形联结时,无论负载对称与否,线电流必等于相电流。( )8.三相电源绕组联结时输出线电压不等于相电压。( )三. 传感器与测量基础实训一.填空题1.传感器是能感受(或响应)规定的被测量,并按照一定规律转换成可用信号输出的器件或装置。2.非电量系统主要由传感器、测量电路、信息处理及显示装置组成。3.虚拟仪器的基本思想就是在测试系统或仪器设计中尽可能地用软件代替硬件。4.金属热电阻传感器是利用金属导体的电阻值随

9、温度变化而变化的原理进行测温。5.热电阻用于测量时,要求其材料电阻温度系数大,稳定性好,电阻率高,电阻与温度之间最好有线性关系。6.常见的力传感器有电阻应变片传感器和转矩传感器。7.霍尔传感器是利用霍尔效应实现磁电转换的传感器。8.气敏传感器主要包括半导体气敏传感器、接触燃烧式气敏传感器和电化学气敏传感器。9.变送器是将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。10.常见的液位变送器有浮球式液位变送器、浮筒式液位变送器、静压式液位变送器。二.单项选择题1.传感器一般由敏感元件、转换元件和( D )3部分组成A.继电器B.热敏元件C.探头D.基本转换电路2. 传

10、感器的作用是:( A )A. 将被测的非电物理量转换成与其有一定关系的电信号B. 将被测的电信号转换成与其有一定关系的非电物理量C. 将被测的电信号转换成与其有一定关系的电信号D. 将被测的非电物理量转换成与其有一定关系的非电物理量3.常见的转速传感器不包括:( D )A.交直流测速发电机B.电容式转速传感器C.光电式转速传感器D.电磁式转速传感器4.霍尔效应线位移传感器有接触器式、差动式、非接触式和( D )等类型A.光栅式B.磁电式C.小位移式D.大位移式5.电阻应变片传感器的基本原理是 ( D ) ?A.光电效应B热效应C电磁效应D.电阻应变效应6.制造热电阻的最好材料是:( A )A.

11、铂B.铜C.铝D.银7. 下列有关虚拟仪器的说法错误的是:( C. )A. 其基本思想是在测试系统中尽可能用软件代替硬件B. 一种在通用计算机中运行的软件仪器C. 无法进行真正的物理量测量D. 能够由用户自行定义设计8.下列有关光电式转速传感器的说法错误的是:( A. )A.将转速变化转变为输出电压大小的变化B.将转速变化转变为输出电脉冲频率的变化C.需要直流电源供电D.是一种数字式的转速传感器三.判断题1传感器获得信号正确与否,直接关系到整个测量系统的精度。()2非电量电测法使用电测技术对非电量进行测量。()3虚拟仪器必须在实际的测量仪器中才能测量。()4热电偶的测温原理是利用热电偶电阻随温

12、度变化的特性。()5光电式传感器有直射式和反射式两种。()6当酒精气体浓度增加时,氧化锡半导体气敏传感器电阻变大。()四. 机电一体化基础实训一.填空题1.可编程控制器简称PLC,主要由中央处理单元、存储器、输入输出接口、通信接口 组成,是适用于 生产 现场的控制装置。2.可编程控制器的程序语言一般采用的是梯形图。3.在每次循环过程中,PLC的工作可分为5个阶段:内部处理、通信服务、输入采样、程序执行、输出刷新。4.下列语句中,定时器T37的分辨率为_100_ms,定时的时间为10s。5.机械手主要由_手部_、运动机构、控制系统三大部分组成,其控制系统能够由单片机、PLC、DSP、微机等智能设

13、备实现。6.电梯控制实训中,模拟电梯停在一层的方法是:将一层指示灯L1所接的PLC输出端Q0.1置1。二.判断题1.存储器M0.3能够代表Q0.3点的输出。( )2.PLC的输入模块用来控制执行器的动作,输出模块用来接收和采集外部信号。( )3.当PLC在RUN状态时,它采用集中输入、集中输出、周期性循环扫描的方式重复不断地重复执行用户程序,直至停机或切换到STOP工作状态。( )4.若PLC的输入点I0.2用连线接至开关SQ2,则当开关SQ2合上(即置1)时,输入点I0.2处于置1并自锁的状态。( )5.PLC程序中,一个定时器能够重复使用。( )6.PLC工作时,其输入输出端的公共端不用接

14、电源。( )三.单项选择题CBCB四.多项选择题ACBDACBDACCD五. 数控机床电气故障诊断实训一.填空题1.数控是数字程序控制的简称。用数字化信息对机床的运动及其加工过程进行控制的机床称为数控机床。2.数控机床一般由输入/输出装置、数控装置、伺服驱动系统、机床电器逻辑控制装置、检测反馈装置和机床主体及辅助装置组成。3.数控机床数控系统由数控加工程序、输入输出接口、CNC装置、可编程控制器、伺服驱动装置和检测反馈装置组成。4.数控机床进给伺服系统主要由伺服驱动控制系统与数控机床进给机械传动机构两大部分组成。5.主轴电机一般有普通电机与标准主轴电机两种。6.机床进给机械传动机构一般由滚珠丝

15、杠、机床导轨和工作台拖板等组成。7.伺服驱动控制系统,按照有无检测反馈元件,可分为开环、闭环两种控制方式,而检测元件位置不同,闭环伺服系统又分为半闭环、全闭环。8.数控机床常见的电气故障主要有数控系统故障、伺服系统故障、位置检测装置故障等。二.单项选择题1.数控机床的核心部件是:( A )A.数控装置B.伺服驱动系统C.输入/输出装置D.PLC2.直接测量机床工作台位移量并反馈给数控装置的伺服系统是:( B )A.开环伺服系统B.全闭环伺服系统C.半闭环伺服系统3.数控系统不包括:( B )A.CNC装置B.机床主体C.I/O接口D.伺服和检测反馈装置4.数控系统的主轴功能不包括:( D )A

16、.主轴转速功能B.同步运行功能C.恒线速度切削功能D.插补功能5.数控机床调试工作不包括:( D )A.数控系统外观检查B.机床总电源接通检查C.CNC电器箱通电检查D.数控机床外电源安装6.下列元件中既能用作速度检测反馈又能用作位置检测反馈的元件有( D )A.光栅B.磁栅C.旋转变压器D.光电编码器7. ( D )不属于数控机床电气故障常见的诊断方法A.敲击法B.CNC系统自诊断功能C.报警指示灯显示故障D.润滑油磨粒检测8. 交流异步电机的转速n与电源频率f的关系为( B. )A. f=60n/pB. n=60f/pC. n=50f/pD. n=30f/p三.判断题1.机床调试与维修的原理分析法是经过观察故障发生时的各种光、声、味等异常现象确定故障点。( )2.数控加工程序信息有两类,其中连续控制量送往机床逻辑控制装置。( )3.变频器把电压、频率固定的交流电变换成电压、频率可调的交流电。( )4.交流异步电机的转速与电源频率f成反比关系。( )
