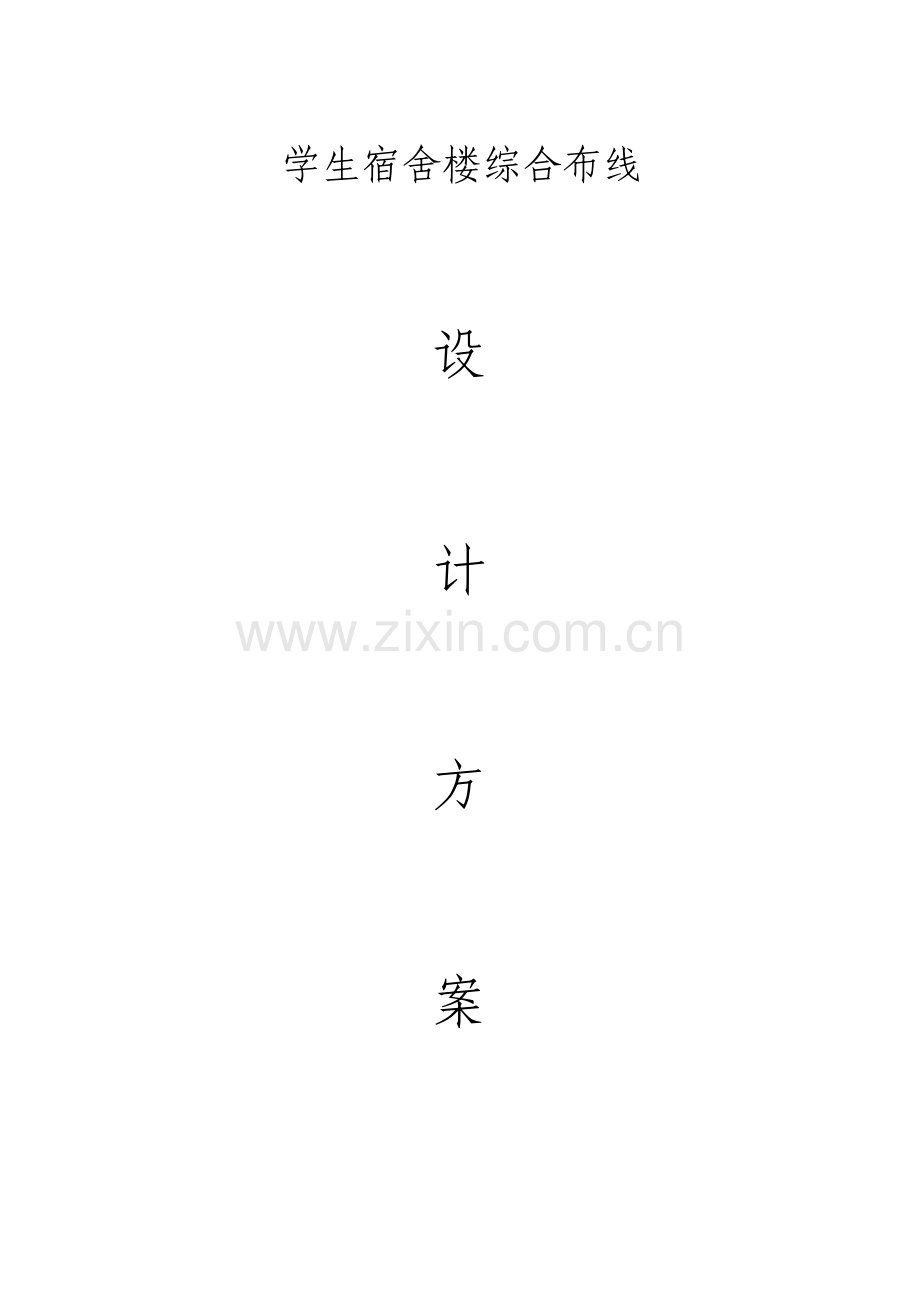

学生宿舍楼综合布线设计方案最.doc

学生宿舍楼综合布线 设 计 方 案 课程： 综合布线实训教程 姓名： 专业： 日期： 1 一、需求分析 . 1. 总体需求 . 1 2. 功效需求 . 1 7.建设校园网工程将达成以下目标： . 1 二、工程概况 . 三、布线系统设计、标准、验收遵照规范和标准 . 1 设计标准 . 2 四、综合布线系统结构设计 . 1、布线系统总体结构 . 2 五、综合布线子系统设计 . 1.水平子系统 . 3 1）管线设计 .2管理子系统设计 . 4 3垂直干线子系统设计 . 4 4工作区子系统设计 . 5 六、信息点编号规则 . 七、产品选择 . 八、该大楼综合布线系统特点 . 1.开放性 . 8 2.灵活性 . 8 3.可靠性 . 8 4. 兼容性 . 8 5.先进性 . 8 6.经济性 . 8 九、支持应用协议和标准 . 十、综合布线工程验收 . 1、综合布线验收标准 . 9 十一、综合布线系统器件总清单 . 十二、综合布线系统拓扑图 . 十三、总结 . 1 学生宿舍楼综合布线设计方案一、需求分析 Internet 快速发展，全球正在经过计算机网络进行各种通信、办公应用已经开始普及，使用技术也日臻成熟，它们不但能够传送传统文本、图形等数字信息，也能传送包含视频、音频在内多媒体综合信息，传统办公模式正逐步向无纸化方向发展。把一些传统业务移植到网络上来做已是人心所向，大势所趋。学生宿舍楼综合布线系统，要满足学生们在宿舍连接互联网需求，创造良好网络环境。一样需要得出详细设计方案。 1. 总体需求 满足主干1000Mbps,水平100Mbps 交换到桌面网络传输要求； 主干光纤配置冗余备份，满足未来扩展需要； 满足与电信及本身专网连接； 信息点功效可随需要灵活调整； 兼容不一样学校、不一样宿舍网络设备； 2. 功效需求： 本设计中综合布线系统应该能满足下述通信需要： 电话； 计算机网络； 具备实现 BAS、CAS、OAS、SCS等系统网络集成条件； 具备实现视频传输条件； 其余符合布线标准信号、数据传输； 3. 性能需求： 有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等； 依照本工程特殊性，语音点和数据点使用相同传输介质，即统一使用超5类4对双绞电缆，以实现语音、数据相互备份需要； 对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量； 对于其余系统数据传输，可采取超5类双绞线或专用线缆； 支持现在水平100M、主干1000M网络应用，及未来扩展需要； 4. 环境需求： 主要指地理分布，用户数量及其位置，用户之间距离，用户群组织特点，还有特殊限制（如电缆等介质布线是否有禁区）等；本工程中，布线主要在室内，在工地现场勘测时没有发觉有特殊限制等。 5. 其余子系统 （如办公自动化系统，设备控制系统等）对网络系统提出要求； 6. 设计约束： 恪守其余标准，各行业特点对网络特殊要求，投资对布线设计影响等。 7.建设校园网工程将达成以下目标： 2 （1） 构架千兆校园主干网，实现两幢宿舍楼间互连 （2） 每间宿舍均可实现100MB校园网接入 （3） 校园网必须安装防火墙，防御外网入侵 （4） 校园网必须考虑为以后网络建设预留发展和扩展空间 （5） 要求全网交换机设备必须采取同一厂家产品，全网综合布线产品必须全部统一 二、 工程概况 湖北第二师范学院西5宿舍楼在西区宿舍区。宿舍区由8座宿舍楼组成，每幢有六层楼。伴随数字化校园建设发展，校园网络已覆盖到学生小区。宿舍区已建好了网络、语音、校园广播等综合布线系统，并已开通应用系统。 西5宿舍楼每层有28间房，每间房住6人。按要求，每间房一个数据点，一个语音点。设置两个电信间（TC），位于2层和5层，各自管理1层到3层、4 层到6层全部信息点，分别为 TC-22、TC-25。 三、 布线系统设计、标准、验收遵照规范和标准 1 设计标准 1) 以满足学生需求为第一前提，适当超前，统一规划； 2) 先进性：选择产品要技术领先期长、产品丰富，价格适中；具备大容量、高速率，能适应多媒体应用需求，及未来发展应用。 3) 可扩展性：布线系统不但要能满足现阶段业务需求，还要满足未来业务增加和新技术发展要求。 4) 便于升级：计算机网络技术以惊人速度向前发展，所以系统设计要便于升级。 5) 高可靠性：综合布线系统是网络应用所依赖基础，所以选择系统产品要具备很好可靠性和抗干扰性； 6) 标准化：通讯协议和接口符合国际标准，并应是今后发展主流； 7) 开放性：能容纳不一样厂家设备和不一样网络平台； 8) 安全性：具备确保信息不被窃、不丢失机制； 9) 实用性：系统拓扑结构必须要满足各种应用要求； 10) 设计、施工、运行与服务：强调以人为本设计思想，为用户提供安全、舒适、方便、快捷、高效、工作环境。 11) 因为布线系统有很长使用期，重复布线只会造成投资上浪费和时间上消耗，所以在设计时应尽可能做到统一规划，重视实用，适当超前，一次达成较为先进水平； 四、综合布线系统结构设计 1、布线系统总体结构 综合布线通常采取星型拓扑结构。该结构下每个分支子系统都是相对独立单元，对每个分支子系统改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。 综合布线采取模块化结构。按每个模块作用，可把它划分成6个部分，如图所表示。这6个部分能够概括成“一间、二区、三个子系统”，即： 3 设备间 工作区 管理区 水平子系统 干线子系统 建筑群子系统 从图中能够看出，这六个部分中每一个都相互独立，能够单独设计，单独施工。更改其中一个子系统时，均不会影响其它子系统。 依照用户需求和学生宿舍楼规模实际情况。满足各信息点到设备间距离在非屏蔽双绞线90m有效传输距离内。方便管理，降低宿舍房间占用，综合布线系统不专设楼层配线间，采取BD/FD合二为一方式，即楼层配线间和设备间合二为一，水平布线和垂直布线合为一条链路。所以，宿舍楼综合布线系统合并成以下5个子系统； 工作区子系统 水平/垂直子系统 设备间/管理子系统 配线子系统设计 建筑群子系统设计 五、综合布线子系统设计 1.水平子系统 1）管线设计 因为本工程对象是新建建筑物，没有任何管线，所以综合布线系统还包含管线系统设计与施工。设备间放置在宿舍楼储水房。 4 水平主干管线 水平主干采取立柱吊装镀锌桥架方式，依照线缆多少分别采取 5050镀锌桥架，在每个房间外用 DN20mm波纹管将电缆引入房间。 房间内墙面 PVC线槽 电缆引入房间后用4025mmPVC线槽将电缆铺设至房间两边，再沿墙面而下铺设至墙面信息插座，因为房间内已铺设纵横交织强电线路，PVC线槽交叉经过强电线路时用防蜡管穿过。 水平布线系统均采取星型拓扑结构，它以设备间储水房为主节点，形成向工作区辐射星状线路状态。从设备间抵达楼内任一信息点距离都不超出90M，采取6类非屏蔽双绞线，与其对应跳线、信息插座模块和配线架等接插件也采取6类产品，满足当前传输1000Mbps需要，以及以后升级需要。 电缆用量计算： A（平均长度）=（最短长度+最长长度）0.55+D D 是端接余量，惯用数据是 615M，依照工程实际取定，本设计中取 D 为6M。 水平电缆箱数=信息点数A（平均长度）/305+1 2管理子系统设计 设备间子系统是在每栋建筑内适应位置专设安装设备和建筑物间光纤接入房间，它还是网络管理和值班人员工作场所。设备间温度、湿度、尘埃、照明、电磁场干扰、内部装修、噪声、火灾警报及灭火设施等环境条件，接地性能必须符合GB/T50312-建筑与建筑群综合布线系统工程验收规范。 首先因为从设备间到楼内各信息点距离不超出 90M，另首先为了管理方便和节约配线间对空间占用，将设备设置在该学生宿舍中心位置储水房，全部配线管理全部在设备间。 依照配线架、光纤终端盒和网络设备数量情况，设备间配置1台标准32U 机柜，继续将200100槽式桥架铺设在地板下，将线缆经过地板从机柜底部铺设进机柜。 布线管理以楼层和房间次序将信息点布局至两个机柜中。在施工图中，对全部信息点进行编号。编号方式：ml)(A、F、T)Nx-y。其中，m为楼栋号，n为楼层号，X为房号，Y为该房内信息点号序号。该编号与楼层配线间中配线架上编号一一对应。在水平电缆布放施工中，按编号方式在每一条电缆两端粘贴编号，以确保配线架上端口与信息点插座一一对应。如3层第5个信息点编号为：11栋D3105。 3垂直干线子系统设计 垂直主干管线 垂直主干管线采取镀锌架（槽式）沿设备间外墙（内走廊）向上和向下铺设，向上用2001001.5桥架直达7层，布放5、6、7层线缆。向下用2001001.5桥架抵达1层，布放1、2、3层线缆。 （4） 已吊装电力线缆管线，安装桥架与该电力线缆管线相隔距离必须符合GB/T50311-。 （5） 对槽、管大小选择采取以下简易方式： 槽（管）截面积=（n线缆截面积）/70%（40%50%） 其中，n表示用户所要安装多少条线（已知数）； 6 4 蓝 5 白/蓝 6 绿 7 白/棕 8 棕 5. 设备子系统设计 经过全方面考虑，配线子系统我们全部采取非屏蔽双绞线。在楼内水平布线全部采取超5类非屏蔽双绞线，方便满足以后网络升级需要。而且在配线子系统全部采取明敷PVC管槽，并在槽内布设超5类非屏蔽双绞缆线布线方案。PVC管槽敷设应用与强电线路相距30cm，在PVC管槽与强电线路相距很近情况下，我们在PVC管槽内安装白铁皮然后再安装缆线，从而达成很好屏蔽效果。 6. 建筑群子系统设计 这幢宿舍楼设备间之间用12芯单模光纤，布线采取电缆沟。 六、信息点编号规则 此布线系统中我们采取以下信息点编号规则，每个编号唯一地标识一个信息点，与一个RJ45插孔对应，也与一条水平电缆对应。 洗手间卫生间110112114116118120109111113115117119121122宿舍管理员水房洗手间卫生间123125127124128126一楼布线点引至西四校园网服务中心洗手间卫生间210212214216218220209211213215217219221222洗手间卫生间2262282302252292271071051031011001022022002012032052072242楼布线点引至1楼机柜西4校园网服务中心1楼2楼中心机柜1楼配线间机柜7 其中层号从1到12；设备类型码有两种，C表示计算机，P表示电话；信息点层内序号为每层内信息点统一次序编号。此编号在以下地方用到： 1. 在布线系统平面图和其余一些文档中，都用上述编号来标识信息点。 2. 每个信息盒面板插孔下方贴以写有上述信息点编号标签。 3. 在配线架标签条上用上述编号标明对应位置对应信息点编号，并登记注册。 4. 穿线工程中，每根4对芯电缆两端都按上述规则标号。 七、产品选择 针对网络具备起点高，后期 扩容与升级要求高特点，我为我院宿舍楼综合布线水平子系统选取AMP NETCONNECT六类非屏蔽系统。AMP六类系统测试数据完全满足六类标准所需求250MHz范围，具备较高抗噪性，充分确保了系统具备高带宽、大数据量、传输距离远、抗干扰能力强等优点，降低了千兆以太网综合建设成本，并最先经过了独立ETL认证测试，为系统运行提供了可靠确保。AMP NETCONNECT 六类布线系统是一整套端到端完整系统处理方案，系统组件能够达成最好性能匹配，适适用于首次计划安装布线系统用户或进行布线改造用户，以及有较高网络速度需求用户，千兆以太网及1.2G ATM,如CAD/CAM、政府、科研、出版、医院、大学等。 此次宿舍楼网水平子系统全部采取 AMP NETCONNECT六类非屏蔽双绞线，以满足桌面信息网点要求支持数据、语音功效交换需求。AMP 六类双绞线采取更精密生产工艺,提升了线缆同芯度，纽绞密度更紧密，提升了NEXT性能；同时线缆直径变大，改为23AWG，降低了插入损耗，而十字交叉填充设计能够保持线正确绞距，提升 NEXT 性能。在现场测试中 AMP NETCONNECT 六类双绞线表现出众，NEXT裕量高达10dB。AMP 六类插座采取新型SL专利外观设计，降低线缆解开长度，增大线对间距，提升近端串扰性能；同时采取V型端子设计，易于分离线对,自由终端赔偿，插座上第二块电路板可提供串扰赔偿终端赔偿同信号分离。传统配线架每个端口使用不一样电路，使得每个端口有不一样性能。而AMP 六类配线架每个端口使用相同电路以确保一致性能。 工程中采取了AMP独有带防尘盖AMP NETCONNECT六类信息插座，该插座采取AMP专利制造技术，超越六类标准，安装方便可靠，施工时采取AMP专利技术Pistol tool进行安装，八根线一次性端接，提升了安装效率及安装质量。模块插座处经过特殊处理，端子表面镀金，确保良好电气连接性能和防氧化性能。模块中8根连接针在信息插座内部做交叉处理，提供愈加好串扰性能赔偿。110XC模块采取45度斜式绝缘位移IDC技术，确保了连接可靠性。 因为配线间分布于宿舍楼不一样楼层，为了管理方便达成美观实用效果，配线间采取 AMP NETCONNECT24 口摸块化配线架，该配线架采取耐火材料制成，配线架插座与工作区插座能够灵活交换，安装时能够拆下来端接。理线架封闭式管理，美观灵活，可依照需要自定数量，管理跳线美观大方。 工作区面板采取了AMP白色双口45度斜装面板，基于中国市场设计86面板采取特种材料生产，防火安全性能高于普通面板，色彩保持持久，符合环境保护要求；45 度斜角设计，达成防水、防潮、防尘要求，符合华南地域多雨潮湿气候特点。同时，AMP NETCONNECT 为用户提供业界最可靠质量确保，最大程度地保护用户投资利益。 8 八、该大楼综合布线系统特点 综合布线同传统布线相比较，有着许多优越性，是传统布线所无法比及。其特点主要表现为它兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。 1.开放性 该宿舍楼综合布线系统是一套全开放式布线系统，它具备一套全系列适配器，能够将不一样设备厂商不一样传输介质全部转换成相同非屏蔽双绞线，经过双绞线能够传输语音、数据、图像、视频信号。 2.灵活性 因为全部信息系统采取相同传输介质，所以全部信息通道是通用，信息通道能够支持电话、传真、多用户终端、ATM、10BASE-T工作站及令牌环站。全部设备开通及更改均不需要改变系统布线，只需做必要跳线管理即可：系统组网也可灵活多样，各部门即可独立组网又可方便互连，为合理组织信息流提供了必要条件。 3.可靠性 综合布线系统采取高品质标准材料，全部线缆和相关连接件均经过ISO认证，以组合压接方式组成一套高标准信息通道，每条信息通道都要采取专用仪器测试以确保其电器性能。系统布线全部采取物理星型拓扑，点到点端接，任何一条线路故障均不影响其它线路运行；同时为线路运行维护及故障检修提供了极大方便，从而保障了系统可靠运行。 4. 兼容性 综合布线首要特点是它兼容性。所谓兼容性是指它本身是完全独立 而与应用系统相对无关，能够适适用于多个应用系统。综合布线将语音、数据与监控设备信号线经过统一规划和设计，采取相同传输介质、信息插座、交连设备、适配器等，把这些不一样信号综合到一套标准布线中。由此可见，这个布线比传统布线大为简化，节约大量物资、时间和空间。 5.先进性 该系统采取光纤和双绞线混合布线方式，极为合理地组成一套完整布线。全部布线均采取世界上最新通信标准，链路均按 8芯双绞线配置。5 类双绞线数据最大传输率可达成155Mbps，对于特殊用户需求可把光纤引到桌面。干线语音部分采取电缆，数据部分采取光缆，为同时传输多路实时多媒体信息提供足够裕量。 6.经济性 即使综合布线早期投资比较高，但因为综合布线将原来相互独立、互不兼容若干种布线集中成为一套完整布线体系，统一设计，统一施工，统一管理。这么可省去大量重复劳动和设备占用，使布线周期大大缩短。另外，综合布线系统使用简单、方便，维护费用低，能够满足三维多媒体传输和用户对ISDN、ATM需求。可见综合布线系统具备很高性能价格比。 九、支持应用协议和标准 1 设计标准及规范 1） GB/T50311-建筑与建筑群综合布线系统工程 设计规范 2） GB/T50311-建筑与建筑群综合布线系统工程施工及验收规范 3） GB/T50311-智能建筑设计标准 4） (YD/T926.1-)大楼综合布线系统总规范 9 5） 中华人民共和国通信行业标准当地电话网用户线线路工程设计规范(YDJ5006-) 6） 邮电部技术要求中国公众多媒体通信网持术体制 十、综合布线工程验收 1、综合布线验收标准 综合布线验收按照建筑与建筑群综合布线系统工程施工及验收规范 GB/T50312-标准要求进行验收工作，分施工前检验、随工验收、完工验收3 部执行工作。 2、工程实施步骤 1) 现场勘察； 2) 工程设计、计划与管理； 3) 设备定购期； 4) 材料验收； 5) 布线安装工程实施首先线槽安装，UTP 双绞线、光纤敷设，安装机房和配线间，安装信息插座及其它附件。 6) 布线系统测试； 7) 布线系统验收； 8) 提供完整结构化布线文件档案； 9) 工程结束。 3、综合布线验收内容 1） 施工前检验 1环境检验 2设备材料检验 2） 随工验收 1设备安装检验：机柜、机架、各类配线部件、模块通用插座、电缆桥架及线槽、接地体 2线缆铺设和保护方式检验 3缆线终接 3） 完工验收 1工程电气性测试 2光纤特征测试 3工程总验收 十一、综合布线系统器件总清单 材料清单如表所列： 序号 器材名称 规格型号 单价 单位 数量 备注电话点 238 10 数据点 952 话音点+数据点 1190 工作区器材 1 5类、超5类快接式模块（155MHz ） 8803-201-0（双口）个 490（有预留） 8 3920元 2 5类、超5类快接式模块（155MHz ） 8803-201-0（单口）个 248（有预留） 8 1984元 3 双口防尘面板 8803-201-0 个 490（有预留） 15元 7350元 4 5类、超5类硬跳线 根 484（有预留） 25元 41140元配线/垂直线材 5 5类非屏蔽双绞线 箱 53 300 15900 7 6芯室外光缆（80米） 轴 1 8元 640元设备间器材 ST、SC 光纤接头 个 6 50 300元光纤耦合器 1619-10100 个 6 60元 360元光纤配线架 套 2 500 1000元 光纤跳线 7006-005-0 根 6 50 300元 12口三层交换机 思科WS-C3560 台 2 13000 26000 48口二层交换机 思科WS-C2960 台 20 2500 50000 48口配线架+超5类快接模块*48 6690-402-4套 20 1500 30000 19英寸2m 标准机柜 台 12 1500 18000 19英寸过线理线架 套 22 250 5500 布线辅材 线缆测试器 个 4 3500 14000元光纤麿接辅材 套 3 工具 套 2 十二、 综合布线系统拓扑图 西4中心机柜西 51楼配线间12芯多模光缆超5类UTP超5类UTP超5类UTP超5类UTP超5类UTP超5类UTP6层 5层 4层 3层 2层 1层 十三、 总结 经过对学生宿舍楼综合布线设计，我学到了很多东西。首先综合布线系统包含工作区子系统、配线（水平）子系统、干线（垂直）子系统、设备间子系统、管理子系统和户外子系统。其次，综合布线系统特点主要表现为它兼容性、开放性、灵活性、可靠性、先进性和经济性等等。 此次课程设计对我来说压力很大,因为平时并重视综合布线课程,这次给了我一个补充学习机会，经过问询同学和上网查资料,我重新学习了书本内- 11 容，加深了我对综合布线了解。 这次课程设计也让我认识到了其主要性。综合布线对于我们网络方向专业来说是非常主要课程，假如想以后从事运行维护工作，那这就是一个必备技能。不过因为时间倡促，对知识掌握不牢靠，有些知识点还没有学透、学会，所以在设计方案中还存在一些问题。在今后学习生活中，我会加强学习，端正态度，扎实基础，努力做一名合格网络方向毕业生。 -
