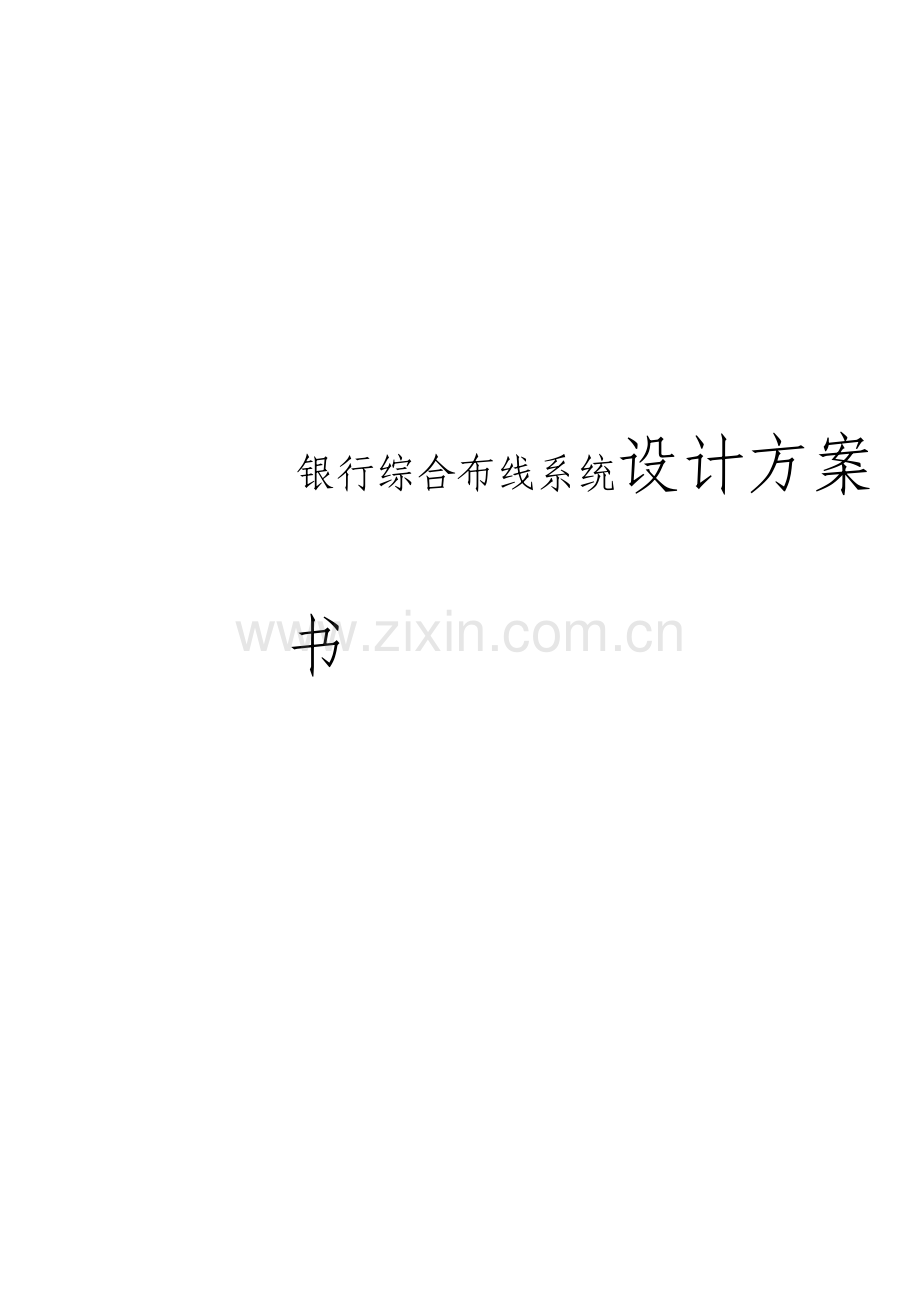

银行综合布线系统设计方案书
目 录
1. 序言 .........................................................- 4 -
2. 某银行分行综合布线系统设计方案 ..............................................
2.1 某银行分行综合布线系统用户需求分析 ......................................... 2.1.1布线系统应满足技术要求 .................................................. 2.1.2实现此种功效网络技术及所需带宽 ........................................ 2.1.3此种网络技术需要介质 ...................................................
2.1.4客户布线规模 ............................................................
2. 1.5用户土建进度 ............................................................
2.2建筑物详细情况 ...........................................................
2.3 布线系统拓扑结构 ...........................................................
2.4综合布线系统设计方案 .......................................................
2.4.1设计目标 .................................................................. 2.4.2采取布线系统 ............................................................
2.4.3设计参考标准: ............................................................ 2.5 总体方案设计说明 .......................................................... 2.6 各子系统方案设计 ........................................................... 2.6.1工作区子系统 .............................................................. 2.6.2水平子系统 ................................................................ 2.6.3楼内垂直子系统 ............................................................ 2.6.4管理子系统 ................................................................ 2.6.5设备间子系统 .............................................................. 2. 7系统接地 ................................................................... 2.7.1建立接地网主要性 ........................................................ 2.7.2地线连接要求: ............................................................
2.8某银行分行综合布线系统设计方案特点综述 .....................................
3.工期计划和对环境及土建配合提议及要求 ........................................
3.1工期计划 ................................................................... 3.2对环境及土建配合提议及要求 ...............................................
4.工程管理与实施 ...............................................................
4.1执行标准 ................................................................... 4.2光纤敷设 .................................................................
4.3铜缆敷设 ................................................................. 4.3.1 确保线缆弯曲半径 ....................................................... 4.3.2 防止线缆束扎过紧 ......................................................... 4.3.3 预防线缆扭结 .............................................................
4. 3.4线缆牵引 ................................................................
4.4信息插座及配线架施工 .....................................................
4.5 信息插座安装和线缆桥架敷设 .............................................
4.6机架、机柜安装 ........................................................... 4.7工程实施 ...................................................................
5. 项目管理与实施 ..............................................................
5.1质量管理计划 ............................................................... 5.2质量确保及方法 ............................................................. 5.3施工队伍严格工艺管理 ..................................................... 5.4安全管理计划 ............................................................... 5.5材料包装、贮存及保护管理 ................................................... 5.6施工现场环境管理 ........................................................... 5.7布线施工计划 ............................................................... 5.8工程进度计划表 ............................................................. 5.9会议及汇报 ................................................................. 5.10项目管理人员组成 .......................................................... 5.11项目管理结构表 ............................................................
6.测试与验收 ...................................................................
6.1总则 .......................................................................
6.2 铜缆测试 ...................................................................
6.3光纤测试 ................................................................... 6.4现场测试验收 ............................................................... 6.5测试及验收步骤 ............................................................. 7.对用户培训、支持与确保 .......................................................
7.1技术培训 ...................................................................
7.2现场培训 ...................................................................
8.保修服务 .....................................................................
8.1保修服务内容 ............................................................... 8.2保养内容和计划 .............................................................
9.技术服务 ..................................................................... 10.广泛销售服务 ..............................................................
11.质量确保与系统应用确保 ......................................................
11.1质量确保 .................................................................. 11.2系统应用确保 .............................................................. 12.系统报价(含材料报价及工程报价) ..............................................
13.材料配臵表 ..................................................................
14.关于设计图纸 ...............................................................
1. 序言
伴随计算机技术、宽带技术以及网络技术飞速发展,人们对信息需求越来越大。信息化浪潮正在席卷全球每一个角落。人们生活发生了翻天覆地改变。而且这种趋势不但仅表现在技术更新上,更主要是表现在人们思维习惯上,信息化正逐步成为人们最基本需求而表现在生活各个层面上。过去,在设计大楼内部语音及数据系统时,会使用各种不一样传输线缆,信息插座以及插头。比如:用户电话交换机通常使用双绞线,局域网络(LAN)则可能使用双绞线或同轴电缆,这些不一样系统使用不一样线缆来组成各自传输网络。而这些不一样信息插座、插头及配线架之间无法相互兼容,相互之间达不到共用目标。现在能够将全部语音、数据、电视(会议电视、监控电视)设备布线组合在一套标准布线系统上,而且将各种设备终端插头插入标准信息插座,这就是我们所说结构化综合布线系统。
一套先进综合布线系统,不但能支持通常话音、数据传输,它还应能支持多个网络协议,和不一样生产厂商设备互连,可适应各种灵活、容错组网方案。
某某系列结构化布线系统是一套完整面向未来结构化布线系统,其开放式结构以及性能卓越器件完美结合,使得企业布线系统支持各种系统和设备集成,为用户综合布线系统提供了真正面向未来、先进、灵活以及模块化完整布线系统,而企业提供系统十五年质量确保承诺,将使用户无须担心会有任何损失,从而具备很好投资保护性。整个系统能够很方便地扩充和变更,以满足用户不停改变需求,从而同时拥有今天和明天技术。某银行分行综合布线系统作为语音及数据传输通道,高速、高带宽、稳定可靠是其网络架构所应必备基本条件,同时考虑前瞻网络技术未来发展,将布线系统纳入兼顾当前及涵盖未来发展计划之中
我们在充分了解用户需求,并在仔细研究图纸后,以此为依据,本着真挚、科学态度,充分考虑贵方需求。采取广州泽昊怡网系列高品质布线产品结合我们丰富设计经验,为某银行分行综合布线系统提供最好专业服务。以广州泽昊怡网系列高性能结构化布线产品和高性价比系统设计方案,为某银行分行提供一套高性能结构化布线系统。
2. 某银行分行综合布线系统设计方案
2.1 某银行分行综合布线系统用户需求分析
2.1.1布线系统应满足技术要求
本工程是某银行分行综合布线系统建设。要求建设综合布线系统能够满足大厦内部数据传输以及办公系统管理等,并充分考虑到未来网络应用发展。
u 布线系统应该满足以下技术要求:
符合最新国际标准 ISO/IS11801 及TIA/EIA568 标准、
ISO/IEC11801 建筑物通用布线系统标准、
EN50173 通用布线系统欧洲标准、
EIA/TIA568A 商务楼通信建筑布线标准、
EN55022/CLASS B (电磁兼容)标准、
GB/T 50311 — 建筑与建筑群综合布线系统工程设计规范、
GB/T 50311 — 建筑与建筑群综合布线系统工程验收规范
u 依照用户使用需求,布线系统采取六类非屏蔽布线处理方案。整个布线系统为网络数据网。
u 整个布线系统全部采取怡网布线产品,以确保线缆和接插件良好匹配,充分确保计算机网络高速,可靠信息传输要求。
u 能在现在和未来适应技术发展,全部插座端口都支持数据通讯、语音通讯和多媒体通讯。
u 全部接插件都是模块化标准件,以方便未来有更大发展时,很轻易地将设备进行扩展。
u 能够支持100M数据传输,可支持以太网、高速以太网、令牌环网、ATM、
FDDI、ISDN等网络及应用。
u 系统设计保留一定扩容量,以要求未来需求改变时很轻易安臵 设备。
u 整个综合布线系统质保。
2.1.2实现此种功效网络技术及所需带宽
依照用户对网络应用需求,为实现上述功效,我们采取千兆以太网处理方案(基于光纤或铜缆),主干采取千兆多模室内光纤,传输带宽为千兆,备用主干铜缆布线系统采取 6 类屏蔽布线系统,传输带宽达 250MHz。水平布线铜缆选取六类非屏蔽布线线缆, 传输带宽达 150MHz。
2.1.3 此种网络技术需要介质
为实现此种网络技术,常见介质是光纤、铜缆。光纤特点是容量大、速率高、传输距离远、抗干扰性能好适适用于作建筑群主干线缆和大型楼宇数据系统垂直主干应用。水平布线采取六类非屏蔽双绞线。整个局域网为光纤加铜缆快速以太网。
2.1.4客户布线规模
考虑到甲方详细应用,综合考虑了实际应用和未来升级空间,我们设计在大楼内采取 4 芯和 12 芯室内多模光缆作为数据主干连接 MDF 和 IDF 或家居配线箱,办公室水平布线采取 6 类非屏蔽铜缆由信息插座引到户内配线箱或配线柜,公共区域布线采取 6 类非屏蔽铜缆由信息插座引到楼层分配线间。
2.1.5用户土建进度
用户土建和装修进度将直接影响和制约我方布线工程进度,所以我方在现场允许条件下会全力推进工程进度。
2.2建筑物详细情况
某银行分行地上建筑十五层。主机房设臵在大楼第三层,在大楼西部设臵一个弱电竖井,确保水平线缆长度不超出90m。在靠近西段竖井二层、三层、五层、六层、七层、八层、十层、十三层设臵楼层分配线间。共设臵六类非屏蔽信息点600点。
信息点分布以下表:
某银行分行办公大楼信息点分布
2.3 布线系统拓扑结构
布线系统采取星型全模块化结构,有极大灵活性,可经过不一样跳线型式以完成不一样形式网络应用,并组成不一样逻辑拓扑结构。能支持语音及多个计算机数据系统、多媒体等系统需要,满足宽带综合业务数字网(B~ISDN)要求。
归入该综合布线系统话音通信系统、计算机网络系 统,能兼容语音、数据、图像传输,并可与外部网络相连。
2.4综合布线系统设计方案
2.4.1设计目标
我们针对某银行分行综合布线系统要符合未来网络系统发展需要。能够传输和交换电子信号,并有足够贮备取得在未来计算机网络中所需高频率信号。我们提供布线系统能满足并超出用户需求。
总体设计目标为:
(1) 建立某银行分行网络信息系统,构筑网络化信息平台。
(2) 实现大厦内部和Internet网络互联,实现信息资源共享。
(3) 实现办公、管理等数据资料查询信息化、管理科学化和办公自动化。
(4) 具备开放式结构,在需要时可方便地对系统进行扩展。
(5) 实现对网络数据系统统一管理。
依照用户要求,此次某银行分行综合布线系统将采取广州泽昊电子产品有限企业怡网 六类布线处理方案。怡网结构化综合布线系统可经过电缆取得声音、数据和高频带宽度视频信号并连接硬件组件。并具备以下特点:
§ 实用性:实施后,综合布线系统将能够适应该代和未来技术发展,而且实现话音,数据通信,图像及楼宇自动化控制信号传输。
§ 灵活性:综合布线系统能满足应用要求即任一信息点能够连接不一样类型设备,如计算机、打印机、终端或电话、传真机以及各类传感器件,图像监控设备等。
§ 模块化:综合布线系统中除去固定于建筑物内水平缆线外,其余全部接插件都是基本式标准件,可互连全部话音、数据、图像、网络和楼宇自动化设备连接。以方便使用搬迁、更改、扩容和管理。
§ 可扩展性:综合布线系统是可扩充,方便未来有更大发展时,很轻易将设备扩展进去。
§ 经济性:采取综合布线系统后能够使大厦管理人员工作效率提升 50%,同时,因为模块化结构,大大降低日后更改或搬迁系统时费用。
2.4.2采取布线系统
某银行分行综合布线系统主要是满足大厦办公、信息化管理等方面要求。对于数据系统传输速率、带宽,传输可靠性有很高要求。依照这么用户需求,我们在综合布线系统设计时,数据网布线系统均采取六类非屏蔽布线系统。数据主干采取4芯或六芯室内多模光缆直接入户或连接到楼层配线间。
2.4.3设计参考标准:
• ISO/IEC11801(.11)建筑物通用布线标准
• EN50173通用布线系统信息技术欧洲标准
• EIA/TIA-568-B.2.1(.6)100欧6类4对非屏蔽双绞线传输性能规范
• EIA/TIA TSB 67-1995.10非屏蔽双绞线传输性能现场测试规范
• TIA-569路由线槽标准
• TIA-606A综合布线标识及管理标准
• EN55022/ClassB(电磁兼容)标准
• EIA/TIA569商务楼通信通道和空间标准
• EIA/TIA570住宅及小型商业区综合布线标准
• GBJ79-85工业企业通讯接地设计规范
• CECS72-97建筑和建筑群综合布线系统工程设计规范
• CECS89-97建筑和建筑群综合布线系统工程施工及规范
• GBJ42-81工业企业通信设计规范
2.5 总体方案设计说明
依照设计要求,某银行分行综合布线系统采取六类非屏蔽布线处理方案。由主配线间到楼层配线间数据主干采取6芯室内多模光纤。在靠近西段竖井二层、三层、六层、七层、八层、十一层、十二层和十四层设臵楼层分配线间。每层楼办公区布线系统连接至各层楼二级配线间,户内配线柜到三层主配线间数据主干采取6芯室内多模光缆连接。水平线缆采取六类非屏蔽双绞线。因为此次布线所走线路均为明线,所以全部水平布线当中应该采取铺设线槽或船棺形式进行布线,在深化设计时依照实际布局设臵信息点位臵。大厦信息点主要设臵办公区或办公室内。网络信息模块均采取六类非屏蔽信息模块。信息面板采取单口或双口平面信息面板;配线间配线架采取48口六类非屏蔽配线架,端接语音和数据信息点,数据管理采取双端RJ45原厂跳线连接配线架和交换机。楼层配线间内光纤配线架采取19英寸机架式ST光纤配线架;楼层配线机柜采取19英寸2米标准网络机柜。网络中心机房设在大楼第三层。
本设计方案设计范围包含工作区子系统、水平子系统、垂直主干子系统、管理子系统、设备间子系统。
2.6 各子系统方案设计
2.6.1工作区子系统
某银行分行综合布线水平系统全部采取布线到桌面方式,由楼层分配线间(IDF)配线架或户内配线箱直接引双绞线到墙面信息插座。
工作区信息插座采取六类非屏蔽信息信息模块配合86型平面信息面板。工作区墙面安装信息插座距地300mm;信息插座与电源插座距离大于或等于300mm。
产品选型:
Ø 六类非屏蔽信息模块
怡网®系列六类RJ45非屏蔽信息模块采取打线连接方式,其性能满足并超越了六类标准,可满足百兆位以太网应用,在模块侧面贴有清楚打线标识(568A或568B),模块与线缆端接后,扣紧防脱线保护盖,以确保线缆与模块牢靠连接。模块内部触点簧片上镀有50微米纯金,极大降低了衰减。共有八种颜色模块可供选择。线缆卡接方式采取 LSA-PLUS连接技术,确保线缆与模块可靠端接。借助模块上卡接端子,使模块与信息面板或桌面盒可靠连接。怡网®系列六类RJ45非屏蔽信息模块可同时兼容RJ11插头,满足语音、数据或其余终端设备接入。
Ø 信息面板
怡网怡网®系列斜面单口、双口面板,可兼容怡网®系列非屏蔽RJ45信息模块,面板尺寸为86*86,模块以45度方式插入面板后部卡接座内,利于确保线缆弯曲半径,确保链路性能。面板带有加装透明塑料盖板标签条。可经过不一样颜色标签纸打印带有图形和文字标识。方便用户区分信息插座。信息面板采取双层结构,将螺钉孔位臵遮盖,增强了美观性。信息插孔配有外翻式一体化防尘盖用以保护信息模块。
信息插座标识方案:
为了用户使用和今后维护,我们在信息插座出口面板上对语音和数据信息出口做显著标识。以不一样颜色信息模块区分工作区信息插座。同时,为方便用户使用,还将在面板标签框做图形和文字标识。详细标识方案以下:数据信息点:xxyy四位数字 前两位表示楼层号,后两位表示数据信息序号。
2.6.2水平子系统
水平子系统包含从工作区信息出口延伸至每个工作区水平双绞电缆。本方案中我们在水平布线系统中选取广州泽昊电子产品有限企业生产六类4对非屏蔽双绞线。
怡网六类4对非屏蔽双绞线,可达成300MHz传输频宽,并已取得多项国际国内认证。
应用标准:
ISO/IEC 11801: Ed2.0; Q/ILLG 1-;YD/T 1019—1999;
IEC60332-1;IEC60754 电气性能:
回路电阻:小于176Ω/Km 直流阻抗:9.38Ω 阻抗:100±15Ω
电容:小于54nF/100m 电缆结构:
线径:0.52mm(23AWG) 结构:4*2*0.52 护套:灰色FR/PVC
色标:白蓝/蓝,白桔/桔,白绿/绿,白棕/棕 防火阻燃标准:CMX、CMR 线缆用量计算:
线缆长度计算公式:
平均电缆长度=(最远信息点到配线间长度+最近信息点到配线间长度)/2
线缆布线长度=平均电缆长度+备用部分(平均电缆长度 15%)
+端接容差 6m
线缆用量计算公式:
C=[0.55(F+N)+6]×n(m)其中
C:线缆用量
F:最远信息点到楼配线间长度 N:最近信息点到楼配线间长度 n:信息点数量
楼层线缆用量见材料设备清单
大厦内楼层水平线缆路由采取 pcv 管和 pvc 线槽敷设。对于六类布线系统应对应加大线槽及线管,并确保其弯曲半径,以确保安装后布线系统满足设计标准。
2.6.3楼内垂直子系统
主干布线系统功效在于提供主MDF与IDF之间内部连接。本方案设计中我们提供2种主干:六类屏蔽备用电缆和6芯多模室内光缆。在每一个楼层分配线间配臵6芯多模光缆作为数据主干。
产品选型
Ø 立孚® 室内多模光缆
此次工程中采取天津立孚企业生产立孚系列室内多模光缆作为楼内数据主干。立孚系列室内多模光缆为松套管式多模室内光缆。在光纤周围覆上松塑料包层,能够使光纤在包层中不受力,横向负载对光纤不再起作用。同时在包层内填入凝胶以达成纵向防水及固定内臵光纤目标。室内光缆在燃烧特征、导热特征、生烟情况、无卤素和耐热方面要求较高,所以,我们在此次工程中采取立孚系列室内多模光缆外皮为低烟无卤型护套材料。
全部光缆均采取熔接技术进行端接,将端接好光纤接头,经过分线保护器接入光纤配线盘光纤偶合器上,光纤在不使用时,将防尘帽盖好,预防光纤头损坏或受到污染,影响光纤传输质量。光纤端接质量好坏直接影响着传输性能,所以我们在此次光纤施工中采取光纤熔接技术。光纤熔接技术是用光纤熔接机进行高压放电使待接续光纤头熔融,合成一段完整光纤。这种方法接续损耗小(通常小于0.1dB ),而且可靠性高。在光纤接续过程中,连接部位机械强度显著下降,为了整个光缆链路安全、可靠,连接部位必需采取套有不锈钢丝热缩管进行保护。同时,以分线存放器确保光纤弯曲度,对光纤接续部分加以固定保护。
产品特征:
立孚®系列室内多模光缆是将多模光纤套入由高模量聚脂材料制成松套管中,松套管中填充防水化合物。具备极好机械性能和温度性能。松套管材料具备很好耐水解性能和较高强度,充以特种油膏,对纤芯进行关键保护。尤其设计紧密光缆结构,可有效地预防中心套管回缩,并具备良好抗压性和柔软性。外护套采取低烟无毒无卤型护套材料。纤芯采取等离子体激活化学气相沉积(简称PCVD)工艺制造光纤芯层,同时采取外部气相沉积(简称OVD)工艺制造合成石英管来形成光纤包层,结合这两种工艺优点,怡网系列光纤具备折射率分布控制精准、几何特征优越和衰减低等优点。
产品特点
适适用于850 nm 和1300 nm 单/双窗口使用适适用于千兆传输速率系统
DLPC9 涂层保护性好,剥离性能优越光纤标识方案:
施工中我们会将每条光缆都做标识,以方便未来管理。光缆标识方式:
Xxyy: 有四位数字组成 前两位表示所达机柜楼层数 后两位表示所接交换机信息点。
2.6.4管理子系统
依照ISO/IEC11801,EN50173和EIA/TIA568A,管理子系统提供骨干系统与水平子系统连接。
全部信息点均端接于48口六类非屏蔽配线架上,数据插座和语音插座采取不一样颜色信息模块进行区分,并以图形标识数据点和语音点,方便用户日常维护和管理。语音和数据连接管理,可经过不一样跳线与数据交换机或语音配线间连接,来实现连接管理。方便插拔连接形式有利于数据系统管理和维护。
能够在需要时候经过对应跳线,连接数据交换机,来实现语音和数据交换,而不用更改其余部分,充分表现综合布线系统灵活性。
光纤垂直主干连接均采取12口或24口ST光纤配线架,光纤配线架为标准19英寸,安装在19英寸标准网络机柜中,便于安装和管理,同时预留未来扩容时偶合器安装位臵。偶合器采取 ST型偶合器。数据跳线设计采取六类非屏蔽双头RJ45成品跳线。成品跳线严格按照
EIA/TIA568标准,从而确保整个系统传输可靠性。为确保数据系统达成设计标准。
产品选型:
配线箱由底壳、功效模块、前面板三部分组成,可自由拆卸,满足依照进度分别进行底壳预埋、功效模块安装等分步施工,能有效防止施工中损坏元件。
产品特点:
• 满足TIA/EIA-570A家居布线系统标准。
• 坚固及易于安装设计,降低安装与操作费用。
• 采取形象化标识,方便端口识别,易于管理。
• 模块化接口。
• 采取暗装形式,美观大方。
• 灵活、可靠,具备高度开放性,适应网络现在应用及未来发展。
Ø 怡网®六类非屏蔽配线架
广州泽昊电子产品有限企业怡网®19英寸U6非屏蔽配线架用于数据信息点端接。U6 19'1U六类非配线架采取了模块化设计,配合六类非屏蔽免打线模块,便于安装和维护,可适应各种安装环境。其性能卓越,完全满足六类布线系统要求。配线架反面有用于线缆捆扎固定安装支架,以确保线缆端接时弯曲度,同时对线缆起到支撑保护作用,确保长久使用时性能良好。配线架可安装不一样颜色信息模块,用于区分不一样功效区,模块下方配有装配透明塑
料盖板标签条,可安装打印图形和文字彩色标签,方便用户管理维护。
机械性能:
物理性能: 详见产品手册电气性能: 环境条件:
Ø 线缆管理环
19英寸过线架用于跳线管理。怡网系列线缆管理环具备美观、实用和方便安装等特点,能使机柜内跳线布臵得井井有条。
Ø 六类非屏蔽跳线
数据跳线采取六类RJ45非屏蔽跳线。跳线是整个信道中不可无视原因。
怡网®系列跳线传输带宽达成250MHz,符合TIA/EIA 568B.2.1标准,即插即用,方便灵活,确保整个系统传输可靠性。
产品性能:
符合ISO/IEC 要求最新六类和E级链路标准
向后兼容全部Cat.6产品
每一根跳线都经过严格测试配有多个跳线颜色可供选择有多个长度可供选择
Ø 19”标准网络机柜。
用于安装数据配线架、语音配线架、光纤配线架以及网络交换设备。
19英寸网络机柜,以EIA标准设计,高度42U至47U,柜体采取宝钢冷轧平板,数控机床精准加工,确保外形尺寸结合间隙不超出 1mm。钢板表面处理先酸洗、磷化处理,后进入高温喷塑,颜色采取国际流行色,RAL标准。机柜左右侧
门、前后门均可拆卸,方便操作。底部可安装脚轮或支撑部件,静态承重600kg。
材料:
1.5mm-2mm宝钢冷轧镀锌平板钢板
5mm安全钢化玻璃门
机柜承重测试:600kg 详见产品手册
Ø 24口机架式光纤配线架
用于端接室内多模光纤。本方案中采取24口SC型光纤接口箱。前部采取独立偶合器安装板,可安装ST、SC、LC、FC、MTRJ等多个光纤偶合器,内部安装有用于光纤熔接保护熔接分线存放器和用于光纤盘绕光纤盘绕保护盘。
Ø 光纤偶合器本方案中采取SC型光纤偶合器。
产品性能:低插入损耗
低干扰
符合 JIS,IEC,Bellcore 标准。
光纤同心度误差小。
轻易使用。
物理规格
光纤种类:3.0mm 外皮或 900μm紧密缓冲式。
光纤相容线径:62.5/125μm和 50/125μm多模;9/125μm单模。
电气规格
高耐用低损耗:500 次后只有 0.2dB 改变。
插入损耗:<0.15dB 单模;<0.2dB 多模。
Ø 光纤跳线
怡网®系列光纤跳线具备不一样纤芯类型,线缆类型,连接头类型及接头类型可供选择。
符合JIS、IEC、Bellcore标准。
物理规格
包层直径:125 μm
芯直径:50/62.5 μm (多模), 9 μm (单模) 最少弯曲直径:10 x 总直径电气性能
衰减:多模<3.75 dB/Km(850 nm) <1.5 dB(1300 nm) 单模<0.4 dB/Km(1310 nm) <0.3 dB(1550 nm)
带宽: 200 MHz/km (850 nm) 600 MHz (1300 nm)插入损耗 : <0.34 dB(标准) <0.15 dB(单模) <0.3dB (多模)回波损耗: -50 dB(单模)跳线结构:
光纤 单模/多模
线缆种类 单芯/双芯
接头种类 ST/SC/FC//MT-RJ/LC 包头 陶瓷/不锈钢/复合物护套 PVC/FRPVC/LSZH
标准 符合EIA、Bellcore关于标准配线架端接方式:我们在进行数据配线架端接和信息模块端接时将采取T568B接线方式。
2.6.5设备间子系统
主配线间是整个综合布线系统线缆管理中心,也是整个系统对外连接节点。
数据主配线机房设臵在大厦地下一层。配线间设臵19”标准网络机柜。用于安装配线架及网络设备。这么设计将使组件更换更方便,电缆配臵愈加清楚,经过跳线与接插线进行配线管理,为操作人员提供方便。
§ 快接式模块化配线架安装于19英寸机架内用于水平数据铜缆端接和管理。
§ 19英寸过线架用于跳线管理。
§ 19英寸机柜用于配线架、过线架、网络设备安装。
您可经过我们附上图纸和材料配臵表,清楚地了解整个综合布线系统网络,包含主配线架MDF、楼层分配线架IDF及工作区配臵。
计算机机房环境要求:
Ø 机房场地
部位:计算机中心机房交换机房位于大厦三层。
面积:参见各自参见建筑平面图
高度:地板架空0.4米, 吊顶不低于0.6米, 机房净高度不低于2.5米
Ø 机房供电
容量:照明:5-10KVA 空调:10-20KVA 电脑:10KVA 要求:A.两路供电: 照明/空调:15-30KVA
B. 频率: 50Hz±0.05Hz
C. 电压: 380V/220V±5V
D. 相数: 三相四线制
E. 等级相数: 一类供电, 采取二台UPS系统
Ø 机房接地
要求分二路接地:
交流接地:小于等于4 欧姆直流接地:小于等于1 欧姆
上述直流接地应采取独立于建筑物公共接地/
