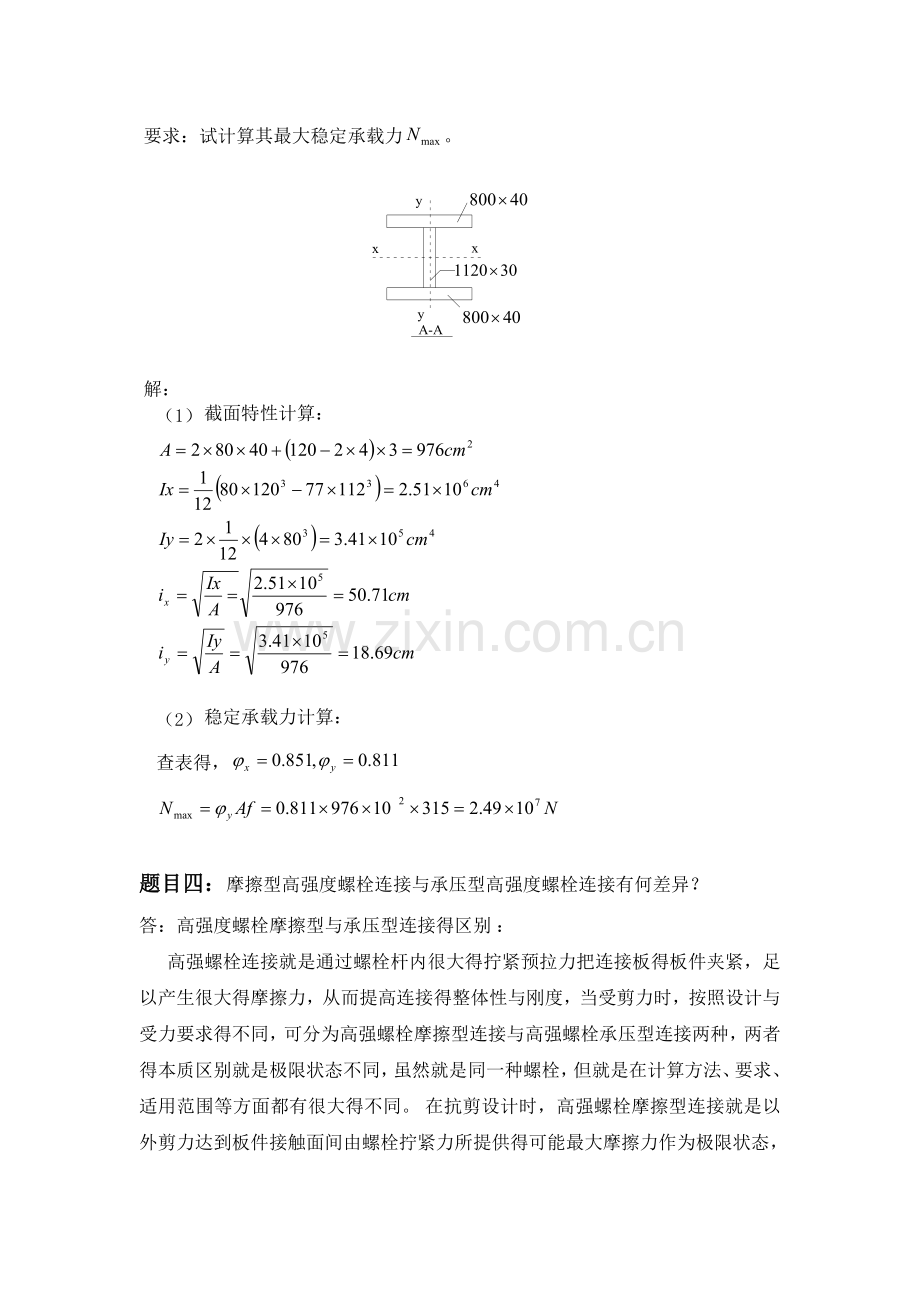

大连理工大学钢结构大作业学习中心： 江西新余奥鹏学习中心 学 号： 15141030* 姓 名： 111111111 题目一：（必答得题目）钢板用高强度螺栓摩擦型连接得承载力。如下图所示，双盖板拼接得钢板连接。钢板钢材为Q235号钢。采用摩擦型高强度螺栓连接，螺栓性能等级为10、9级，M20。螺栓孔径为。构件接触面经喷砂后涂无机富锌漆，。作用在螺栓群重心处得轴向拉力。要求：验算承载力。解： 单个螺栓抗剪承载力：N=0、9nup=0、9*2*0、35*155=97、65KN 10个螺栓抗剪承载力：97、65*10=976、5KN800KN抗剪满足要求 钢板静载面积A=14*370-5*14*21、5=3675 钢板承载力F=f*A=210*3675=771、75KN800KN故钢板不满足要求题目三：轴心受压柱整体稳定计算一重型厂房轴心受压柱，截面为双轴对称焊接工字钢，如图所示，翼缘为轧制，钢材为Q390。该柱对两个主轴得计算长度分别为，。要求：试计算其最大稳定承载力。解：（1） 截面特性计算：（2） 稳定承载力计算：查表得，题目四：摩擦型高强度螺栓连接与承压型高强度螺栓连接有何差异？答：高强度螺栓摩擦型与承压型连接得区别：高强螺栓连接就是通过螺栓杆内很大得拧紧预拉力把连接板得板件夹紧，足以产生很大得摩擦力，从而提高连接得整体性与刚度，当受剪力时，按照设计与受力要求得不同，可分为高强螺栓摩擦型连接与高强螺栓承压型连接两种，两者得本质区别就是极限状态不同，虽然就是同一种螺栓，但就是在计算方法、要求、适用范围等方面都有很大得不同。在抗剪设计时，高强螺栓摩擦型连接就是以外剪力达到板件接触面间由螺栓拧紧力所提供得可能最大摩擦力作为极限状态，也即就是保证连接在整个使用期间内外剪力不超过最大摩擦力。板件不会发生相对滑移变形（螺杆与孔壁之间始终保持原有得空隙量），被连接板件按弹性整体受力。在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触，此后连接就靠螺栓杆身剪切与孔壁承压以及板件接触面间得摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪得极限状态。总之，摩擦型高强螺栓与承压型高强螺栓实际上就是同一种螺栓，只不过就是设计就是否考虑滑移。摩擦型高强螺栓绝对不能滑动，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态，在技术上比较成熟；承压型高强螺栓可以滑动，螺栓也承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪坏或钢板压坏）。
