电子信息类专业常用毕业设计题目整理.doc

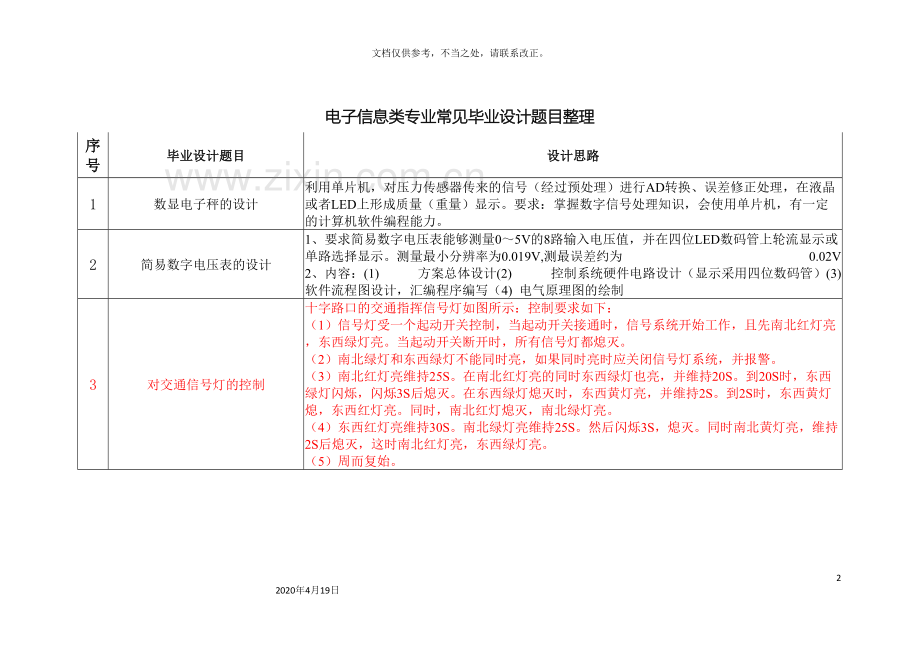

电子信息类专业常用毕业设计题目整理152020年4月19日文档仅供参考，不当之处，请联系改正。电子信息类专业常见毕业设计题目整理序号毕业设计题目设计思路1数显电子秤的设计利用单片机，对压力传感器传来的信号（经过预处理）进行AD转换、误差修正处理，在液晶或者LED上形成质量（重量）显示。要求：掌握数字信号处理知识，会使用单片机，有一定的计算机软件编程能力。2简易数字电压表的设计1、要求简易数字电压表能够测量05V的8路输入电压值，并在四位LED数码管上轮流显示或单路选择显示。测量最小分辨率为0.019V,测最误差约为 0.02V2、内容：(1) 方案总体设计(2) 控制系统硬件电路设计（显示采用四位数码管）(3) 软件流程图设计，汇编程序编写（4) 电气原理图的绘制3对交通信号灯的控制十字路口的交通指挥信号灯如图所示：控制要求如下：（1）信号灯受一个起动开关控制，当起动开关接通时，信号系统开始工作，且先南北红灯亮，东西绿灯亮。当起动开关断开时，所有信号灯都熄灭。（2）南北绿灯和东西绿灯不能同时亮，如果同时亮时应关闭信号灯系统，并报警。（3）南北红灯亮维持25S。在南北红灯亮的同时东西绿灯也亮，并维持20S。到20S时，东西绿灯闪烁，闪烁3S后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2S。到2S时，东西黄灯熄，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。（4）东西红灯亮维持30S。南北绿灯亮维持25S。然后闪烁3S，熄灭。同时南北黄灯亮，维持2S后熄灭，这时南北红灯亮，东西绿灯亮。（5）周而复始。4声光显示智力竞赛抢答器抢答器可供同时多名选手抢答。它有声、光同提示的功能，能发声，又能显示抢答者的号数。另外，抢答者必须在规定时间抢答，否则抢答器自动报警，以示本题抢答时间已过。（1）画出整机电路方框图；（2）抢答部分电路；（3）计时电路；（4）译码显示电路；（5）音响电路；（6）电路原理图；（7）使用说明及工作分析5单片机测距系统本题目是利用超声波的反射特性，既遇到障碍后超声波能够返回原地，前后的连接环节由一对超声波传感器来完成。要知道被测距离只须知道到达目标单程时间即可。因此系统内需要一个定时环节，用来记录超声波发射到返回的时间，此系统能够用AT89C51控制6单片机多点温度检测系统由温度传感器将现场温度非线性信号转化为电信号进行调理（放大、滤波等）使之满足A/D转换要求，然后驱动ADC0809来完成温度传感器输出的模拟信号到数字信号的转换。单片机接受转换好的数据后，存入指定内存单元，由INTO中断服务程序完成。每次驱动A/D转换后等待外部中断1，中断到来说明转换完成，经过中断服务程序读取转换到的数据。7镍氢电池智能充电器设计当前的充电器多为镍氢电池充电器，随着手机市场及小家电产品的不断开发，镍氢电池用途越来越广，镍氢电池智能充电器的设计显得十分必要。如何以最快的速度，最节能的方法，最长寿的充电方式对镍氢电池进行充电是本课题要研究的重点。本题要有硬件成品电路板作出8家庭照明智能遥控开关设计当前家庭住房面积不断扩大，各种用电器具种类繁多，如何人性化，智能化，节约化的管理用电器具是当前的一个热门课题。本题主要以调研当前国内外市场为前提，经过比较和筛选，设计出一种符合上述要求的智能用电器具控制系统。9多功能万年历设计多功能万年历是单片机应用设计的一项内容，本设计题目主要利用单片机进行数字时钟、温湿度显示报警、年月日公历显示等功能，学生要独立完成硬件设计和软件编程，工作量适当，有余力的同学还能够进行多功能开发10数字温度计显示报警系统设计本设计题目是以单片机为主要开发工具，使用单片机最小系统板进行应用开发，进行硬件电路设计和软件编程，主要完成温度的采集，显示，监控报警等功能。11单片机数字时钟设计数字时钟是单片机应用设计的一项基本内容，本设计题目主要利用单片机进行数字时钟设计，从硬件设计到软件编程都有学生独立完成，工作量适当，有余力的同学还能够进行多功能开发12数字式温度控制器意义：温度控制应用领域十分广泛，然而现有的温度传感元件大多为模拟器件（热电耦）体积大、应用复杂，本题选用数字式温度传感元件作为温度采集。内容：本题采用数字式温度传感元件作为温度采集，单片机作为主控芯片，LCD作为显示输出。实现对温度的实时测量与控制，同时显示时间和现有环境温度，可随意设定上下限温度报警数值，也能够根据需要定时进行温度控制。特点：本设计体现了单片机的综合应用。方法：把DS18B20作为温度传感元件，将环境温度数据转换成数字信号发送给AT89C52，AT89C52经过程序内部的运算将转换好的温度数值发送给LCD显示出来。13基于单片机的煤气报警器设计与实现煤气泄漏具有巨大危害性，因此对煤气泄漏实时精确监控是十分必要而且重要的。题目研究了一种基于单片机技术的智能型煤气监控系统，可对煤气浓度进行实时检测和监控、报警，而且还能实现自动开启和关闭煤气管道阀门，可广泛作为智能报警器及监控系统来使用14超低能耗温湿度检测系统设计与实现随着社会经济的发展和科学技术的不断进步，许多情况下都需要对环境的温湿度进行限定，因此，必须在某些特定环境安装温湿度报警器以进行监控。为此，题目研究利用集成温湿度传感器 HM1500的测温快速、使用简便等特点，同时结合MSP430单片机强大的功能，设计了一个监控系统来对温湿度进行实时监控以进行超限报警。监测系统测量准确、调试方便、可实时记录报警信息、方便工作人员排故，并可广泛应用于条件恶劣、人员不便进入的场合。15点阵式汉字电子显示屏的设计内容与要求：以MCS-51系单片机为核心器件，组成点阵式汉字电子显示屏。显示屏由16*16LED点阵显示器组成,能够依次显示4个汉字。经过编程能够对 汉字修改16室内湿度自动控制装置的研究内容与要求：研究设计一台湿度自动控制装置，要求利用单片机89C51实现，掌握温度、湿度的测量方法17数字电压表的设计内容与要求：以MCS-51系单片机为核心器件，组成数字电压表的设计，要求：测量电压为两档：DC 0-5V和DC 0-51V最小测量误差50MV，有报警功能18无线数据采集系统的设计使用单片机和CSR 公司的无线收发模块，完成数据的无线采集。要求设计电路板，并调试成功。软件方面，除单片机的测控程序以外，还需要编写上位机程序（使用VB，VC不限，自由发挥），用于数据的汇总，统计，网络传输等。19无线电家电遥控系统意义：使同学掌握C51单片机的综合使用，提高学生的实际工作技能。内容：1.无线电发射及接受模块。2.单片机控制继电器的使用。 3.单片机无线电通讯的抗干扰设计。 4.单片机控制程序的设计。特点：该款C51单片机实用性强，抗干扰性能优越，简单易学，使学生能很快将其应用到实际的工作中去。方法：采用以学生实际操作老师指导为主的方法。20单片机在电话远程控制器中的应用掌握电话远程控制器的工作原理，使用单片机对其进行控制。要求自行设计系统电路并调试成功，按设计任务书要求达到技术指标21数字频率计的设计与实现内容：设计一单片机控制的数字频率计。 要求：1、测频率范围：10Hz 10K Hz。为保证测量精度分为三个频段： 10Hz 100 Hz 100Hz 1K Hz 1 K Hz 10K Hz当信号频率超过规定的频段上限时，设有超量程指示。三个频段之间用手动切换。2、输入波形：低频函数信号发生器输出的方波，幅度为5V；能产生所需要频率的脉冲信号； 3、测量误差：1%。22多功能电子钟的设计与实现内容：设计一以单片机为核心控制的电子钟，具有多项显示和控制功能。要求：1、能用数码管实时显示当前年、月、日、星期、时间；2、具有定时、倒计时、秒表功能；3、具有年、月、日、星期、时间的设置和调整功能；4、小时计时要求为“12翻1”，分和秒的计时要求为60进位； 5、语音正点报时；6、自行设计所需直流电源。23多路温度检测与显示系统的设计内容：设计一个单片机为主控芯片的多路温度测量检测系统。要求：1、能对至少4路温度进行手动巡检；2、对测量温度值进行数码显示。3、用发光二极管显示当前测量的是哪一路温度。4、测温范围为0 120O C。5、测量精度为2 O C。24多路温控系统的设计设计一个多路温度自动控制系统，用8位单片机控制，DS1820数字温度传感器采集数据，并用LCD液晶显示器模块显示。它的每一路属于一个恒温系统。经过单片机处理，并发出指令，使用继电器控制、隔离。DS1820数字温度传感器是一个12位的数字温度传感器，直接输出二进制数字信号。使用DS1820智能温度传感器，可实现6路温度测量，测量温度范围-30+150度，DS1820采用外部5V电源供电，可设计定温度上，下限，显示器采用LED数码管，仪器工作电压为单相交流220V25台式数字万用表系统的设计采用ICL7135芯片，用LED数码管显示，具有测量真有效值功能，采用220V交流电压供电，应有测量直流电压（DCV）、交流电压（ACV）、直流电流（DCA）、交流电流（ACA）、电阻五种基本功能，并能显示各种单位。26路灯节能系统的设计在马路上有许多路灯，在装点城市的同时，也浪费了大量的能源，因此设计一个可自动调节灯光的亮度节省能源的系统。27基于单片机的温湿度系统设计本设计具有一定的现实意义，以单片机为核心，由DS1302时钟芯片、温湿度采集、串行口、LCD液晶显示电路等功能模块组成。另外，扩展了单片机外围接口，加入了串口，为以后扩展功能预留了空间。本设计吸收了硬件软件化的思想，大部分功能经过软件来实现，使电路简单明了，系统稳定性大大提高。本温湿度测量系统的最大优点为温湿度测量的精度已经达到了工业标准，不但成本低而且具备了市面上时钟及温湿度计的功能28日历时钟显示系统的设计该设计具有现实意义，时间是记录一切事物的根据，对任何人，任何事，时间都具有重大的意义。该设计基于单片机，使用日历芯片，单片机与程序相结合，而且能够修改。具有日历显示和时钟显示的功能，经过数码管能够准确的显示时间，调整时间29红外温度测温仪意义：使同学掌握使用高级语言Keil C对单片机编程技术以及建立非接触测量的概念。提高学生的实际工作技能。内容：1.Keil C语言在单片机中的应用。 2.红外温度传感器的使用、及非线性数据的处理方法。 3.电力系统高压配电柜的内部结构及馈电原理。 4.单片机软、硬件抗干扰的设计。特点：该设计实用性强，能够同时采集六路模拟量，采用高级语言编程，具有强抗干扰性，使学生能很快将其应用到实际的工作中去。方法：采用以学生实际操作老师指导为主的方法。30超声波测距仪的设计与制作超声波测距主要应用于倒车雷达、建筑施工工地以及一些工业现场，例如：液位、井深、管道长度等场合。当前国内一般使用专用集成电路设计超声波测距仪，可是专用集成电路的成本很高，而且没有显示，操作使用很不方便。本文介绍一种以AT89C2051或GSM97C2051单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法。31基于单片机的频率计的设计以单片机89C51 为核心设计了一种频率计。在设计中应用单片机的数学运算和控制功能,实现了测量量程的自动切换,既满足测量精度的要求,又满足系统反应时间的要求。系统组成频率计由单片机89C51 、信号予处理电路、串行通信电路、测量数据显示电路和系统软件所组成,其中信号予处理电路包含待测信号放大、波形变换、波形整形和分频电路。系统硬件框图如图1 所示。信号予处理电路中的放大器实现对待测信号的放大,降低对待测信号的幅度要求;波形变换和波形整形电路实现把正弦波样的正负交替的信号波形变换成可被单片机接受的TTL/ CMOS 兼容信号;分频电路用于扩展单片机的频率测量范围并实现单片机频率测量和周期测量使用统一的输入信号。32数控直流电源的设计本课题研究一种以单片机为核心的智能化高精度简易直流电压源的设计。该电源采用数字调节、闭环实时监控、输出精度高，且兼备双重过载保护及报警功能，特别适用于各种有较高精度要求的场合。1、数据采集模块设计：用AD转换电路完成数据采集功能，做成闭环回路。2、稳压电路模块设计：影响电压变化的原因主要是输入电压或负载的变化。因此市电经整流、滤波变成直流电送入调整电路，调整电路在单片机的控制下输出稳定的直流电。3、主控部分设计：单片机系统自动对电源输出电压和电流进行数据采样，并与用户给定数据进行比较，然后根据设置的调整算法控制调整电路，使电源输出电压符合给定值，单片机在调整电源输出电压的同时还要检测电路的工作温度和输出电流，如果超过给定值，就启动保护电路。4、显示模块设计5、抗干扰措施33基于无线传感器网络的树型算法研究无线传感器网络综合了传感器技术、嵌入式计算技术、现代网络和无线通信技术等，能够经过各种集成化的微型传感器协作地实时监测、感知和采集各种环境或监测对象的信息，经过嵌入式微处理器对信息进行处理，并经过随机自组织无线通信网络以多跳中继方式将感知信息传送给用户。无线传感器网络层次型路由协议能有效地节约能量、延长网络的生命周期。本设计基于无线传感器网络平台GAINS，搭建了实际的无线传感器网络系统，从树型分层着手，研究基于最小深度的树型算法，不需要任何位置信息，采用完全分布式组网，不需要任何集中式控制。34基于普通示波器的频谱分析仪的设计信号分析与处理中，除了用示波器观察信号的时域波形外，还需要分析信号的频域结构，了解信号各频率分量的成分，即测量信号的频谱。传统的测量仪器是频谱分析仪，虽然能够得到良好的测试结果，但价格比较昂贵。本设计研制一种利用示波器显示频谱的装置，以替代昂贵频谱分析仪。内容、特点及方法：设计一种为普通示波器加装频谱分析功能的装置，该装置以DSP芯片TMS320F206为核心，对信号滤波后，经A/D，FFT运算后得到频谱数据，再经D/A转换为模拟信号，由示波器显示出信号的频谱结构。35教室自动感应照明控制系统设计与实现当前，在各类学校教室的照明灯由于管理不善，经常是教室空无一人，却灯火通明，极大的浪费电能。该设计题目是根据本专业毕业生的专业特点，经过对当前市场上销售的同类产品的调查研究，找出现有产品的不足之处和为什么没有推广的原因，设计制作适合用户使用和方便使用的产品。主要设计内容：人体感应检测系统设计、自动照明开关控制系统。36盆花自动浇水系统设计与实现该课题是设计一种微电脑控制的自动浇水器,采用微电脑可编程控制技术。实现室内盆花及种植业浇水及灌溉的智能化系统，实现对植物的自动土壤湿度检测与控制。实现湿度与温度的显示；水份检测器和土壤湿度检测器相匹配的接口和功能；你如果配合使雨水检测器，即使你设定的浇水时间天突然下雨了，浇水控制器就会自动关阀停止浇水；每天可设定八次定时浇水选择，每次为1分钟至9小时59分，也能够根据需要的时间设计；采用电机阀技术,浇水自动控制器不受水压影响, ,而且不易受水质影响和堵塞。主要设计内容：土壤湿度检测与单片机控制系统、浇水驱动电路设计、蓄水箱水位报警系统。37智能多路温度检测系统设计温度检测和控制技术在很多领域起到非常重要的作用。本设计采用十六路温度巡回/定点检测系统的硬件配置和软件的设计方法，该系统采用DS18B20智能温度传感器，DS18B20采集温度范围为-55125，能够设定最高、最低温度，超过限定温度能够发出报警信号。DS18B20经过三线制直接与8031单片机连接，8031单片机最多可扩展64M的EPROM程序存储器和64M的数据存储器RAM。本设计中，8031单片机用的是27128芯片扩展了16M程序存储器，用6264扩展了8M数据存储器，并经过专用键盘与显示芯片ZLG7289A和键盘显示器连接。整个系统采用8031单片机控制键盘操作，实现检测温度的时实显示、打印、越限报警、设置温度上下限等。38无线温度湿度系统采集本设计为无线温度、湿度采集系统，系统以ATMEL公司生产的芯片AT89C2051作为数据采集点的处理器（这里称之为下位机），同时用AT89S8252作为核心控制器（这里称之为上位机），两者之间经过无线收发模块PTR 进行通讯。整个无线温度、湿度采集系统包括：温湿度测量部分、下位机处理部分、数据传送部分部分、上位机处理部分、显示打印部分共五部分。设计一个多路温度/湿度测量系统，主控器（上位机）能对各温度/湿度检测器（下位机）进行控制，并经过无线的方式实现对温度和湿度数据的采集，完成数据的处理、打印、存储以及显示。39超声波测距系统的设计本设计用AT89C2051单片机研制的超声波测距仪，可在恶劣的环境下工作，灵敏度高，可靠性强。应用于非接触测量，本系统由超声波传感器接受由单片机控制的振荡电路发生的超声波，进行放大，鉴相比较，实现非接触测量。40水温自动控制该设计用AT89C51和ADC0809模数转换器组成的温度控制系统，有热敏电阻获取信号用键盘设置温度加以控制。41热释红外线报警系统本文设计了人体热释红外报警系统，它由多个报警器和一个单片机组成，经过单片机对各个报警系统输出电平的检测，对32个房间进行监控。42红外测温系统系统采用红外热电堆传感器，与AT89C52单片机结合，用模数转换器MAX191实现红外数据传输43智能温度表意义：应用单片机设计制作一台智能温度表，掌握单片机在工业测控领域的应用，提高学生的综合设计能力。内容：1. A/D和D/A电路设计。 2. 显示和键盘电路设计。 3. 热电阻和热电偶接口电路设计。特点：实用性和通用性强，智能性好。方法：采用以学生实际操作老师指导为主的方法44智能信号发生器意义：应用单片机设计制作一台智能信号发生器，掌握单片机在测控领域的应用，提高学生的综合设计能力。内容：1. A/D和D/A电路设计。 2. 显示和键盘电路设计。 3. 输出信号类型：方波、矩形波、三角波和正弦波。特点：实用性强，智能性好。方法：采用以学生实际操作老师指导为主的方法。45变频器远程控制仪意义：应用单片机设计制作一台变频器远程控制仪，掌握单片机在工业测控领域的应用，提高学生的综合设计能力。内容：1. A/D和D/A电路设计。 2. 显示和键盘电路设计。 3. 单片机与变频器接口电路设计。特点：实用性强，智能性好。方法：采用以学生实际操作老师指导为主的方法46楼宇自动化系统的设计方法及其应用研究随着电子信息技术的发展，声音、图像、数据通信得到迅速发展，建筑物中设备的自动化程度不断提高，正从分散的、个别的控制，发展为集中的综合自动控制。智能建筑技术正是在这样的背景下得到蓬勃发展的，它包含的学科领域相当广阔，它的崛起是多种学科、多种技术综合应用的结果，如建筑学、电气技术、通信技术、计算机技术、自动控制技术、空调技术、管理技术等。 本设计将在全面讨论智能建筑的基础上，深入研究其中的楼宇自动化系统构成，从系统设计的角度出发，提出基于应用层的楼宇自动化系统方案，设计系统监控总表，以用于指导系统控制分站的划分，讨论楼宇自动化系统的软件和硬件。建立各控制子系统的集成监控系统，在分析监控系统功能的基础上，确定系统的软件结构；设计开发基于Web的远程监控平台；特别是在利用Visual Basi6.0开发了上位机管理软件的基础上，设计完成用下位机开发一种基于ATMEL公司的AT89C2051单片机和89C51单片机作为微处理器的廉价实用的终端控制器。本设计的主要任务,设计基于89C51单片机的终端控制器。47电表自动抄表系统设计由于智能化住宅小区的兴起，以及中国国民经济和能源领域的不断发展，对智能化住宅小区的现代化物业管理提出了更新更高的要求。而当前国内采用人工抄表的现象仍很普遍，这不但费时费工，而且抄表周期长，手段落后，误差大，还会给物业管理部门和用户带来诸多不便，产生很多矛盾。因此实现智能化远程抄表，自动计量计费是解决人工抄表诸多弊端，真正体现住宅小区智能化的必要手段。电表自动抄录系统主要包括前端数据采集、数据通信方式、计算机软件等方面的设计。本设计主要计划完成以下几方面的工作：（1）表前端数据采集器的硬件设计及单片机软件设计；（2）前端与数据抄录系统通信接口的设计（通信功能）；（3）数据抄录系统的硬件设计及单片机软件设计（数据处理、管理功能）；（4）自动抄表系统综合管理软件的设计（人机交互）。本次设计将主要应用Intel公司的8位MCS-51系列单片机,对系统的硬件结构、软件设计和中断系统以及存储器配置等进行设计研究。48照明灯智能遥控控制系统的设计随着社会经济水平的发展，快节奏的生活使人们更加追求个性且方便舒适的生活方式，为了适应这种要求，生活家居则要充分体现其智能化，来满足人们的需要。照明灯智能遥控开关的设计就是针对智能家居的现代化要求，为满足人们的生活需求应运而生的。本课题以单片机为核心来实现照明灯的遥控开关设计及智能功能控制设计。系统由遥控器电路、电源及执行机构电路和单片机控制电路三部分构成。遥控器电路经过发射红外线信号来控制照明灯的开关。电源电路是将220V的交流电经过整流、滤波和稳压转化成单片机及其外围电路所需要的5V直流电，直接向它们供电。单片机控制电路是整体设计的主要部分，它以PIC16F877A单片机为核心，能够接收红外线控制信号来控制照明灯的开关，也能够实现定时熄灯功能、防盗（外出）功能等智能功能控制。本设计能满足了对照明灯遥控控制和智能功能控制的要求。体现了家居照明的智能化。为智能家居的全面实现奠定了基础。49智能车辆定位追踪系统近年来，利用GPS(Global Positioning System)，即全球定位系统的定位功能构建车辆定位系统成为人们研究的热点。本设计主要针对GPS车辆定位追踪系统的车载终端的软硬件进行设计。为了实现车辆的动态监控，采用GPS、GSM和GIS 技术开发了智能车辆定位追踪系统。本系统拟采用了MSP430F149超低功耗16位单片机作为主控芯片与GPS接收机GSM短信息收发系统组成了车载智能终端。本系统利用GPS准确获得车辆位置、速度等信息，利用GSM实现车载部分与监控中心之间的通信，最后将目标显示在监控中心的电子地图上。50设计制作优质功放1、可选甲类、乙类、甲乙类。2、额定功率：25w 3、频率响应：20Hz-20KHz 4、谐波失真： 0.1% 5、输入灵敏度：2V6、负载阻抗：Ro=851设计制作开关电源输出功率：2.5w - 20w输出电压：3.3v - 24v输出电流：0.1 - 4A输出组数：3组保护功能：输出过压保护和过流保护、输入短路保护52设计制作无线话筒发射频率在88108MHZ之间。发射距离大于10米。53电子密码锁设计（1） 用电子器件设计制作一个密码锁，使之在输入正确的密码时开锁。（2） 密码由4位十进制数字组成，具有数字键、确认键、删除键等功能,当输入的代码和电路设置的密码一致时锁打开；若3次输入错误代码，则电路自动复位进入自锁状态，并发报警信号。（3） 用红灯亮、绿灯灭表示关锁，绿灯亮、红灯灭表示开锁扩展要求:输入密码的同时能在LCD上依次显示输入密码，具体密码数字用“*”代替显示。54直流可变稳压电源的设计（1） 用集成芯片制作一个015V的直流电源。（2） 功率要求15W以上。（3） 测量直流稳压电源的纹波系数。（4） 具有过压、过流保护。55简易万用电表的设计与制作（1） 设计由集成运放组成万用电表。（2） 至少能测量电阻、电容、电流和电压。（3） 选择适当的元器件并安装调试。（4） 测量一些电子元器件的参数，检验其测量准确率。56波形发生器（1） 能输出正弦波、方波和三角波三种信号。 （2） 幅值和频率自定义。（3） 正弦波、方波和三角波的幅值、频率、相位可调。57公共汽车语音报站器（1） 设计并制作一个报站点可达10个的公共汽车语音报站器。（2） 每个站报站一次的时间15s，重复次数25次，可由开关选定。（3） 所用的按键数量尽可能少且应易于操作。（4） 供电符合汽车蓄电池电压。（5） 所驱动的喇叭功率为28W。58路灯控制器的设计与制作（1） 设计制作一个路灯自动照明的控制电路，当日照光亮到一定的程度时路灯自动熄灭，而日照光亮暗到一定程度时路灯自动点亮。（2） 设计计时电路，用数码管显示路灯当前一次的连续开启时间。（3）设计计数显示电路，统计路灯的开启次数。59单片机实验板设计1、单片机实验板应能很好地满足实验及课程设计要求；考虑到价格因素，电路板成本不应过高。2、该电路板应具有输入、输出及串行通信功能。输入(2路)：8位拨码开关、键盘(独立式按键、矩阵式按键可选)；输出(5路)：数码管显示器、8路lED、继电器、蜂呜器、音频输出；串行通信：RS一232C标准串行通信接口。3、画出单片机实验板的原理图、印制板图，说明电路原理图、印制板图、元件库的绘制方法，对电路板手工布局，说明电路板的制作工艺和流程，说明手工制作印制板的方法。
