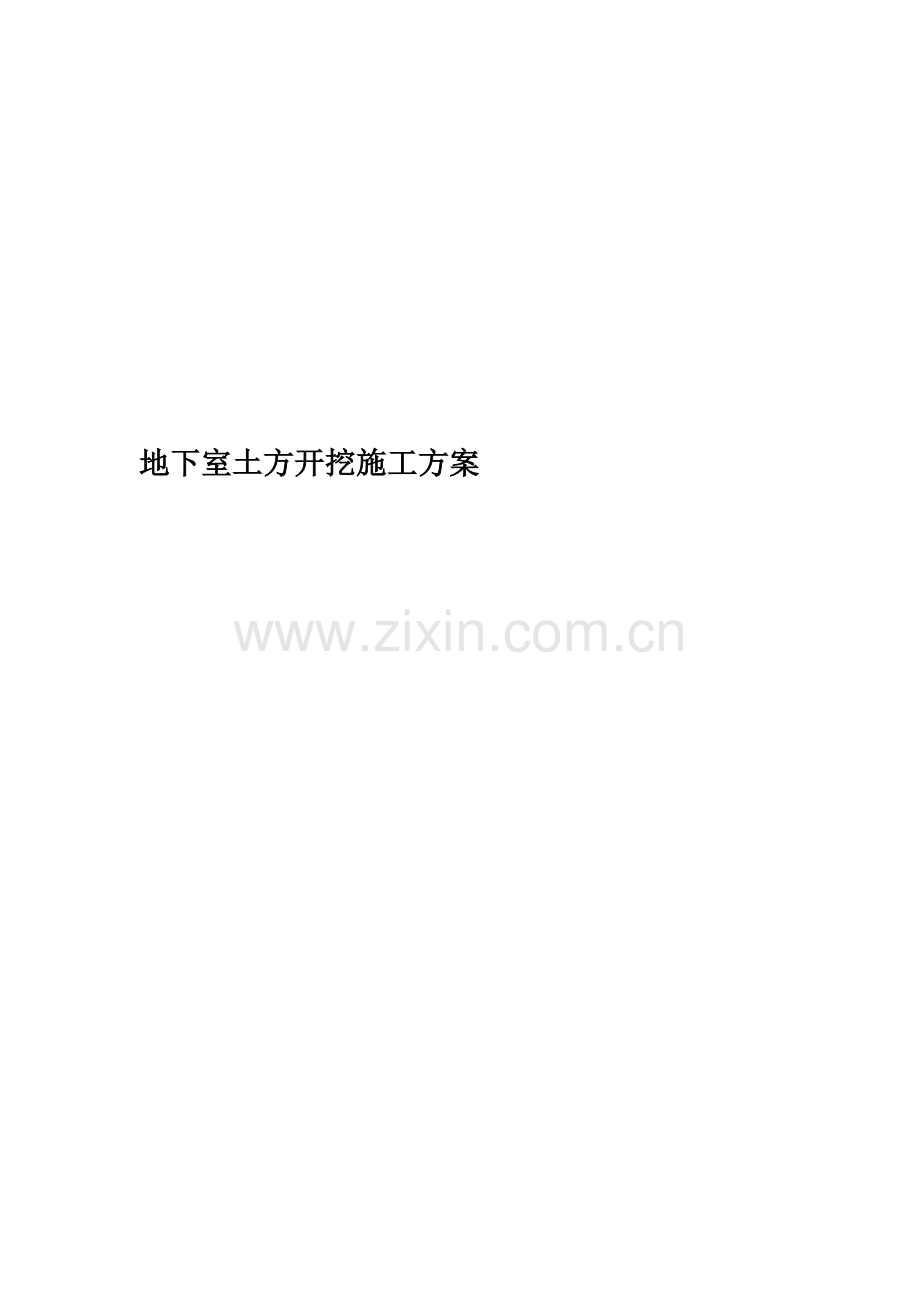

地下室土方开挖施工方案(00002).docx

地下室土方开挖施工方案施工方案181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818181818沭阳2017B1地块项目中梁 . 国宾府江中标段土方开挖专项方案江苏江中集团有限公司目录第一章工程概况4一、土方开挖基本情况：5第二章、土方工程的指导思想5第三章土方开挖方案6一、开挖原则：6二、放坡、坡道开挖及收尾施工：7三、施工进度计划：7第四章总体施工流程8一、总体施工流程8二、机械设备的投入及运输能力的分析：8三、土方开挖：8四、弃土场及土方运输路线：9五、现场准备：9六、坡道土方收尾：10第五章施工部署12一、施工准备12二、劳动力及机械的计划：12三、施工管理机构的设置： 12第六章质量保证措施15一、土方开挖质量标准：15二、土方开挖质量保证措施：15三、质量问题的处理：15第七章安全生产与环保施工措施16一、安全生产措施：16二、安全生产应急措施：16三、环保施工措施18第一章工程概况1. 工程名称：沭阳2017B1地块项目（标段/标段）施工总承包工程 2. 工程地点：江苏省宿迁市沭阳县南部新城学院路3. 规模/面积：本项目为住宅小区，总建筑面积192080，其中地上建筑面积148040，地下建筑面积44040，其中为20栋4F叠加别墅、2栋11F小高层、7栋24F-26F高层，1栋售楼处及部分商业配套用房等。4. 本工程场地原为为农田、村庄及沟塘，现经整平，场地较为平整，现场85高程一般在7.55m米左右。本项目由8栋4F叠加别墅、1栋11F小高层、4栋2327F高层，地下室一层和人防工程，叠墅、小高层及高层为剪力墙结构，地下室为框架结构。5. 16#、22#、26#、27#楼主楼部位基础形式为预应力管桩基础（桩型为PHC600 (130)AB，桩端持力层为5层黏土层，筏板基础，小高层、叠墅及车库部位为筏板基础，0.00标高为85高程8.800m，高层部位结构板底标高-5.85m，小高层部位结构板底标高-3.55m，叠墅部位结构板底标高-4.65m，车库层部位结构板底标高-5.2m，自然地面标高约1.25米，24#楼开挖深度约2.4米，高层及叠墅及地下室整体开挖深度约3.54.7m；主楼电梯井及集水坑及局部加深深度除外。现场调查：根据对现场多次踏勘和实地测量以，对现场现有场容场貌、周边围挡情况、场区内原有建筑物现状有了比较清楚的了解。土方开挖基本情况：1、 开挖顺序：按楼号以及楼号周边地库分区进行大开挖，开挖时使用 1m的反铲挖掘机挖至最终标高300mm以上，然后改用人工挖土控制标高。开挖第一步优先按照1：0.5的坡度比例开挖基坑的放坡面，并在基坑底部设置1米宽的工作面，在排水沟设置完成后，按图纸设计范围有步骤的开挖基础面，严禁超挖。因现场场地限制且工期较紧，采取连续开挖不具备场内堆土及回土条件，故所有土方全部外运。边坡开挖放坡如图：边坡开挖剖面图2、土方坡道：在场地内设置循环道，进出口设在坑道西北角。3、坡道最后可在西北角进行收尾，用两台挖土机进行接力，收最后余土。4、当土方开挖至2.5米时，坑边安全防护，在距坑边上口1m处做防护栏杆，用2m左右长度的钢管打入土内，外露不少于1.3m，间距不超过3m，拉线找平。如下图所示：第二章、土方工程的指导思想一、要紧密结合工程的特点和要求，充分考虑现场条件、运输条件、分阶段施工步骤和工程总体部署等各种因素，安排好各工序的穿插施工，有效投入与合理安排足够的土方工程的机械设备，合理安排土方开挖的先后顺序、分阶段的开挖部位和深度、以及运输坡道的合理布置，以满足工期要求。二、在基坑内东侧留设土方运输道路，路面用钢板铺设宽度4米三、土方工程要为护坡及后续结构施工及时创造工作面。四、土方工程必须完全符合宿迁市环境保护要求，科学组织以减少交通拥堵、扬尘和噪音对市民生活的影响等。第三章土方开挖方案一、开挖原则：1、本工程共分为四个开挖分区（一区12#以及周边地库、二区67#以及周边地库、三区1112#以及北侧地库东区、四区1718以及北侧地库西区）五区2322#及北侧地库东。因现场场地限制，所有土方全部外运。2、总的开挖方向：由南向北最后于26#楼南侧坡道处收尾。3、土方开挖必须为锚杆护坡墙施工创造条件：第一步土方开挖：沿基坑灰线内侧由两台挖掘机，一台由2#楼西侧土方按1：0.5的比例挖，垫层标高剩余土方人工清理。另一台由1#楼东侧土方按1：0.5的比例挖，垫层标高剩余土方人工清理。分段向北侧开挖。开挖至基础底标高处，在施工工作面区域外侧设置明沟及集水井抽取地表水。第二步土方开挖：底下的承台及特殊基础开挖。二、放坡、坡道开挖及收尾施工：根据现场情况，坡道留设在东北角，由于现场有放坡空间，边坡处马道放至3米，放外马道，土方最后收尾用两台挖土机进行接力的方法将槽底的土传至地面装车运走。三、施工进度计划：名称工程量工期（天）日出土量第一施段叠墅区及部分车库1600082000第二步施段高层区及部分车库1400072000注：如因边坡支护施工跟不上土方施工进度或下雨、地下障碍物等非人为的不可抗拒、预料的因素造成的停工，工期要相应顺延。第四章总体施工流程一、 总体施工流程施工前准工作第一步土方开挖至-2.7m边坡喷浆施工第二步土方开挖至底标高边坡防护二、机械设备的投入及运输能力的分析：现场土方挖运共配备2台挖土机,20辆自卸车。按1台挖土机平均每天挖土1400m3、弃土地点平均距工地10km、一辆运土车来回一趟平均需0.8h1.2h考虑，一辆车一天（工作时间16h）来回跑20次，平均每辆车的运输能力为10m3/次，一辆车的运输能力为200m3/天。三、土方开挖：1、土方开挖顺序必须与支护结构的设计严格一致，第一步土方开挖时，优先开挖边坡施工的工作面，然后再挖中心土。2、边坡喷浆施工的同时，可以开挖第二步土方，先从中心挖起，周边留出锚杆墙施工的工作面。3、第三步底下的承台及特殊基础，土方开挖同第二步土方开挖。开挖时应对平面控制桩、小准点、基坑平面位置、水平平面位置、水平标高、边坡坡度等经常进行检查。4、 基坑周边严禁超堆荷载，开挖的土方随挖随运走。5、因场地原有孔桩，在开挖前项目部派专人对有孔洞的位置做出标识，并在作业时专人指挥。四、弃土场及土方运输路线：由于本工程土方量较大，现场施工场地狭小，所有土方全部外运。同时与交通管理部门进行密切合作，合理划分施工段和施工流程、制定穿插施工措施和降排水措施，以确保工程顺利进行。五、现场准备：1、现场出入口设置车辆冲洗设备，道路作硬化路面。2、平整场地，清除障碍。3、做好夜间照明准备。4、每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。5、疏通所有交通，作好开工前的扰民工作。六、坡道土方收尾：1、坡道处土方收尾采用2台挖土机进行接力挖除，装车运走。2、由于现场条件不允许堆放土方，运输车俩停放于道路旁边，边挖基坑坡道边外运，保证交通顺畅。18 第五章 施工部署一、施工准备：1、技术准备：熟悉施工图纸。2、施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。3、劳动组织准备：建立各施工部的管理组织，集结施工力量，组织劳动力进场，做好施工人员入场教育等工作。4、施工场外协调：协调交通、环卫、市容的关系；协调扰民、民扰等前期的准备工作。5、做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，保证施工场地排水通畅不积水，场地周围设置必要的截水沟、排水沟。6、保护测量基准桩，以保证土方开挖标高位置与尺寸准确无误。7、备好施工用电、用水、道路及其他设施。8、土方开挖工程完成后要尽量减少暴露时间，及时进行下一道工序的施工。如不能立即进行下一道工序。要预留1530cm厚覆盖土层，待基础施工时再挖去。二、劳动力及机械的计划该计划仅供参考，可根据具体情况进行调整。1、劳动力需用量计划：序号部门所需人数1土方施工部202机械施工部102、施工机械需要量计划：土方挖运机械设备一览表设备名称设备型号数量反铲挖土机PC2202台自卸车10台3、施工管理机构的设置现场成立项目经理部，按项目法组织施工。项目经理部实行层级管理，定人定岗定职，分工明确，责任明确，责任到人。项目经理部包括：项目经理、项目副经理、技术负责人、施工负责人、质检员、安全员、施工员、资料员等。各分项工程由专项施工员组织施工，具体指挥各专业工班组进行施工。项目部组织架构图及管理人员安排如下：土方工程由项目经理总负责，做好施工前的交底和施工过程中的监控管理。技术负责人、施工员、安全员紧密配合。现场做到24小时有人负责。项目组织架构图项目经理项副经理目项目总工施工员资料员质检员安全员材料员项目经理魏如俊第一开挖段现场负责人：马军技术负责人：夏振南主要施工员：王宝林、谢培元主要质安员：吕小祥第二开挖段现场负责人：马军技术负责人：夏振南主要施工员：王宝林、谢培元主要质安员：吕小祥第三开挖段现场负责人：马军技术负责人：夏振南主要施工员：王宝林、谢培元主要质安员：吕小祥土方施工队伍第六章质量保证措施一、土方开挖质量标准：1、国家有关建筑施工规范；2、工程设计对土方的质量要求。二、土方开挖质量保证措施：1、土方施工设专人指挥，技术员进行书面交底，严格执行施工方案。2、挖土机司机必须要按照开挖灰线施工。3、测量员随时测量，保证基底标高，槽底土壤不得扰动。4、夜间施工有足够的照明。三、质量问题的处理： 1、开挖过程中应对土质情况、地下水位进行检查，提前准备好编织袋、草袋、木桩等物，若边坡局部塌方，则可将坡脚塌方清除。并有应急措施。如遇淤泥翻涌，可采用塑料薄膜或编织布迅速浇注砼垫层压封；遇塌方时，立即停止挖掘，施打松木桩护坡。2、认真执行开挖样板制，即凡重新开挖边坡坑底时，有操作技术较好的工人开挖一段后，经测量人员或质检人员检查合格后作为样板，继续开挖。施工人员换班时，要交接挖深、边坡、操作方法，以确保开挖质量。3、开挖边坡时，尽量采用沟端开行，挖土机的开行中心线要对准边下口线。要坚持先修坡后挖土的操作方法。4、土方开挖后，及时跟进浇筑砼垫层，并要注意成品的保护工作5、每天检查挡土设施是否完好，并及时行修复。6、阴雨天气，在边坡上应加盖塑料薄膜，以防止边坡上的土体流失。7、土方开挖后，应保持基坑无明水，防止地下水扰动基底土。第七章安全生产与环保施工措施一、安全生产措施：1、现场设立安全领导小组，全体人员应认真执行各工序的安全操作规程及有关规定。2、施工前，施工管理人员要向操作人员做专项技术安全交底，关键部分要下技术指导书。3、施工人员进入现场要服从安全员的指挥和监督。进场施工人员必须符合有关单位劳务人员用工的有关规定及条例，证件齐全。4、施工人员进入现场要进行“三级”安全教育，每天班前五分钟，施工管理人员要向操作人员做施工安全注意事项专项交底。5、夜间施工，工地应有足够的照明。6、土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。7、土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员跌落坑中。8、施工时，挖掘机严禁碰撞以完成的放坡面。9、施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆、人防等）时，立即暂停施工，及时上报，待妥善处理后方可继续施工。10、人工挖土方时，操作人员之间要保持安全距离，一般大于2.5m；多台机械开挖，挖土机间距应大于10m，挖土要自上而下，逐层进行，严禁先挖坡脚的危险作业。11、开挖应严格按要求放坡，操作时应随时注意边坡的稳定情况，发现问题及时加强处理。二、安全生产应急措施：1、基坑开挖引起地面不均匀沉降，引起附近建筑物的倾斜的指挥与控制。当发现附近建筑物倾斜达到警戒值1时或沉降速度达到0.1mm/d时，采取的措施为：立即停止基坑开挖，加强基坑支护，措施为增加锚杆数量，将锚杆间距加密为500mm；情况较差时，先采用600钢管临时立柱进行支顶，间距为1.0m。2、地面加强措施为在基坑周边5.0m范围内采用注浆进行加固土体，地面注浆材料采用纯水泥浆，注浆压力0.51.0Mpa，土体加固深度为8.0m。3、突降大雨或暴雨时，立即起动备用水泵抽水，并安排专人不间断观察基坑的稳定情况。4、预先成立的应急小组人员分工，各负其责组织有关人员进行清理土方或杂物，让现场安全负责人随时监护边坡状况，及时清理边坡上堆放的材料，防止事故的发生。二、环保施工措施：1、所有土方运输车辆进入现场后禁止鸣笛,以减小噪音。2、所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒。3、为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实并盖好帆布，避免路上遗洒。4、在大门出口处设置洗车槽，用于扫清轮胎上的外带土快。5、每天收车后项目经理部指派专人清扫马路，以达到环卫要求。6、现场内必须定点撒水降尘。
