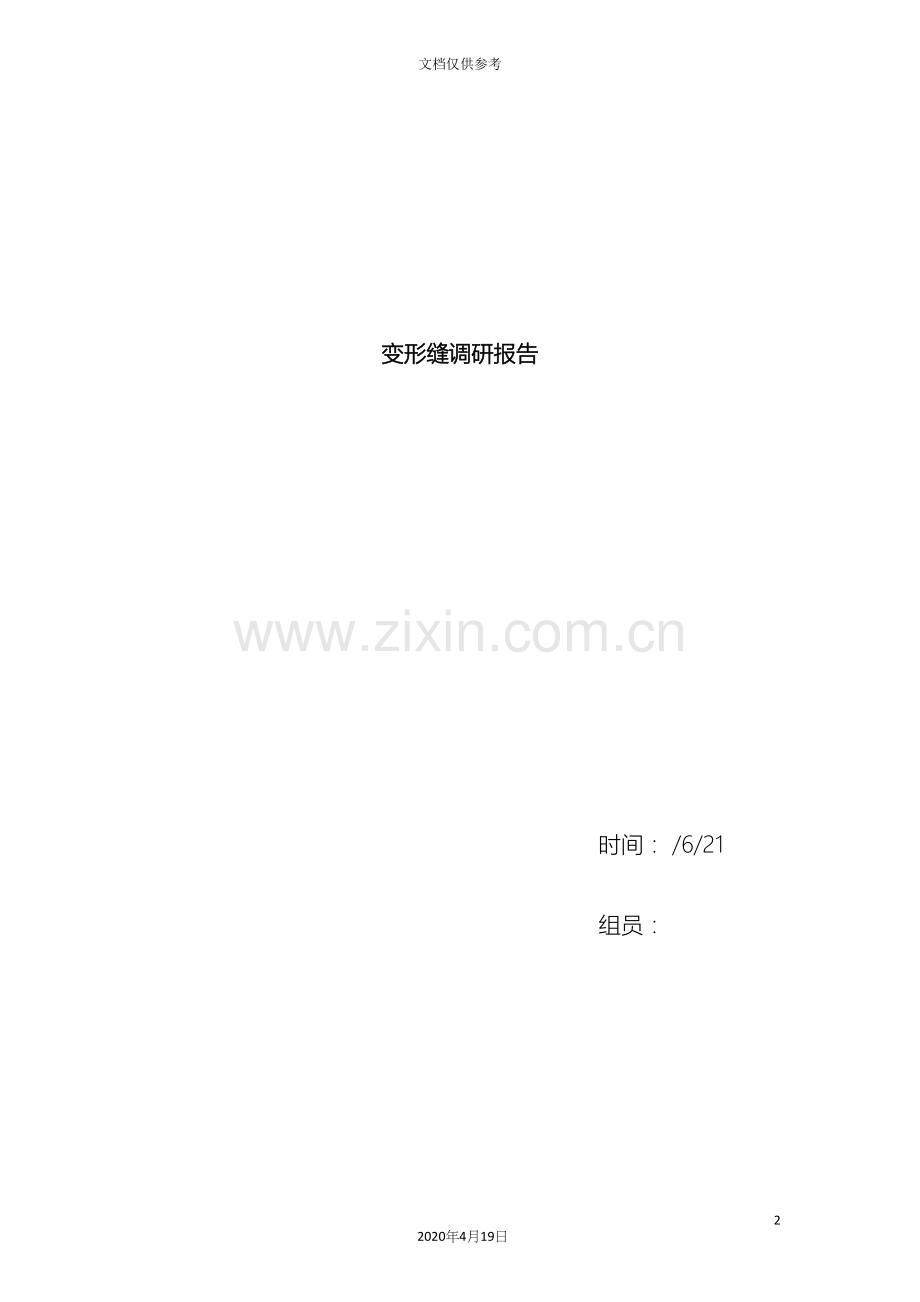

变形缝调研报告

时间： /6/21
组员：

一、 调查目的
在学习了变形缝之后为进一步学习了解变形缝，对学校建筑物上的变形缝进行调研。

二、调研对象及方法
1、调研对象：修远教学楼

2、方法：首先看透课本，之后在网上找一些相关资料，充分了解后就去学校各建筑物找相应的变形缝。

三、 调研内容：
（见后面详细报告）

变形缝：
当建筑物的长度超过规格，平面曲折变化，同一建筑物部分高度或荷载有很大差别是，建筑构件会因温度变化、基础不均匀或地震等因素的影响，使结构内部产生附加应力和形变，使建筑物发生裂缝或破坏，因此在设计时应事先将建筑物用垂直的缝分成几个单独的部分，使各部分能够单独的变形，这种缝成为变形缝。
变形缝包括伸缩缝、沉降缝和防震缝。
变形缝效果图如下：

一、伸缩缝
伸缩缝：建筑构件因温度、湿度等因素的变化会产生涨缩变形。为此，一般在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、屋顶等结构分开，将建筑物分离成几个独立的部分。伸缩缝间距为60m左右，缝宽20-30mm。

1、墙体伸缩缝
墙体伸缩缝一般做成平缝、错口缝、企口缝等截面形式（如下图），主要视墙体材料、厚度及施工条件而定，但地震地区只能用平缝。

砖砌伸缩缝的界面形式
为了防止外界自然条件对墙体及室内环境的影响，变形缝外墙一侧常见沥青麻丝、泡沫塑料条等有弹性的防水材料填缝，当缝较宽时，凤楼可用镀锌铁皮彩色薄钢板等材料做盖缝处理。所有填缝及盖缝材料和构造应保证在水平方向自由伸缩而不产生破裂。

2、楼板层伸缩缝
楼板层伸缩缝的缝内常见沥青麻丝、油膏等填缝进行密封处理，上铺盖金属、混凝土等活动板，满足地面平整、光洁、防水、卫生等使用要求。

3、屋顶伸缩缝
屋顶伸缩缝的位置一般在同一标高屋顶处或墙体高低错落处。当屋顶为不上人屋面时，一般在伸缩缝处加碶矮墙，并做好屋面防水和泛水的处理，其要求同屋顶泛水结构；当屋顶为上人屋面时，则用防水油膏嵌缝并做好泛水处理。

二、沉降缝
沉降缝: 指同一建筑物高低相差悬殊，上部荷载分布不均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。沉降缝把建筑物划分成几个段落，自成系统，从基础、墙体、楼板到房顶各不连接。缝宽一般为30-70毫米。将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。借以避免各段不均匀下沉而产生裂缝。一般设置在建筑高低、荷载或地基承载力差别很大的各部分之间，以及在新旧建筑的联接处。
沉降缝宽度与地基性质和建筑高度有关沉降缝的构造与伸缩缝基本相同，但盖缝的作法，必须保证相邻两个独立单元能自由沉降。在砖混结构中，沉降缝两侧建筑的基础一般采用两种方案：①挑梁基础，即在沉降缝一侧墙的基础按正常设置，另一侧的纵墙由悬挑的挑梁承担，梁端另设基础梁和轻质隔墙。②采用双墙方案，即在沉降缝两侧都设承重墙，以保证每个独立单元都有纵横墙封闭联结，结构整体性好。在两承重墙间距较小时，为克服基础的偏心受力，可采用在平面布置上为两排交错设置的独立基础，上放承墙的基础梁。沉降缝同时起着伸缩缝的作用，在同一个建筑物内，两者可合并设置，但伸缩缝不能代替沉降缝。在钢筋混凝土框架结构中的沉降缝一般采用双柱悬挑梁或简支梁作法法。

沉降缝的设置部位示意图

l 设置原则：
（1）建筑物平面的转折部位
（2）建筑的高度和荷载差异较大处
（3）过长建筑物的适当部位
（4）地基土的压缩性有着显著差异
（5）建筑物基础类型不同以及分期建造房屋的交界处

上图为修远一区和四区的交接处

各区之间的连接
u 沉降缝与伸缩缝的异同：
沉降缝和伸缩缝的区别在于：沉降缝是为了避免由于地基的比均匀沉降，结构内将产生附加的应力，是建筑物某些薄弱部分发生竖向错动造成开裂而设置的缝隙，因此主要保证建筑物在竖直方向的自由沉降变形。
而伸缩缝是为了避免当建筑物长度超过一定限度时，因温度变化造成开裂而设置的缝隙，因此只需保证建筑物在水平方向的自由伸缩变形。
沉降缝一般兼起伸缩缝的作用，其结构与伸缩缝基本相同，可是伸缩缝不能代替沉降缝，当伸缩缝和沉降缝结合设置时，或防震缝与沉降缝结合时，基础也应断开。

三、防震缝
防震缝:它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。 有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。
l 设置原则：
（1）房屋立面高差在6m以上
（2）房屋有错层，而且楼板高差较大
（3）各组成部分的刚度截然不同 规定：在地震设防区，当建筑物需设置伸缩缝或沉降缝时，应统一按防震缝对待。
对于钢筋混凝土建筑，一般尽量不设防震缝，必须设置是快读满足：
建筑物高度15M时，采用70mm，
当高度15M时，按不同设防烈度增加缝宽。
u 6度地区，建筑物每增高5M，缝宽增加20mm ；
u 7度地区，建筑物每增高4M，缝宽增加20mm；
u 8度地区，建筑物酶增高3M，缝宽增加20mm；
u 9度地区，建筑物酶增高2M，缝宽增加20mm。

由于一区和四区楼层的高差较大在此设置了防震缝
