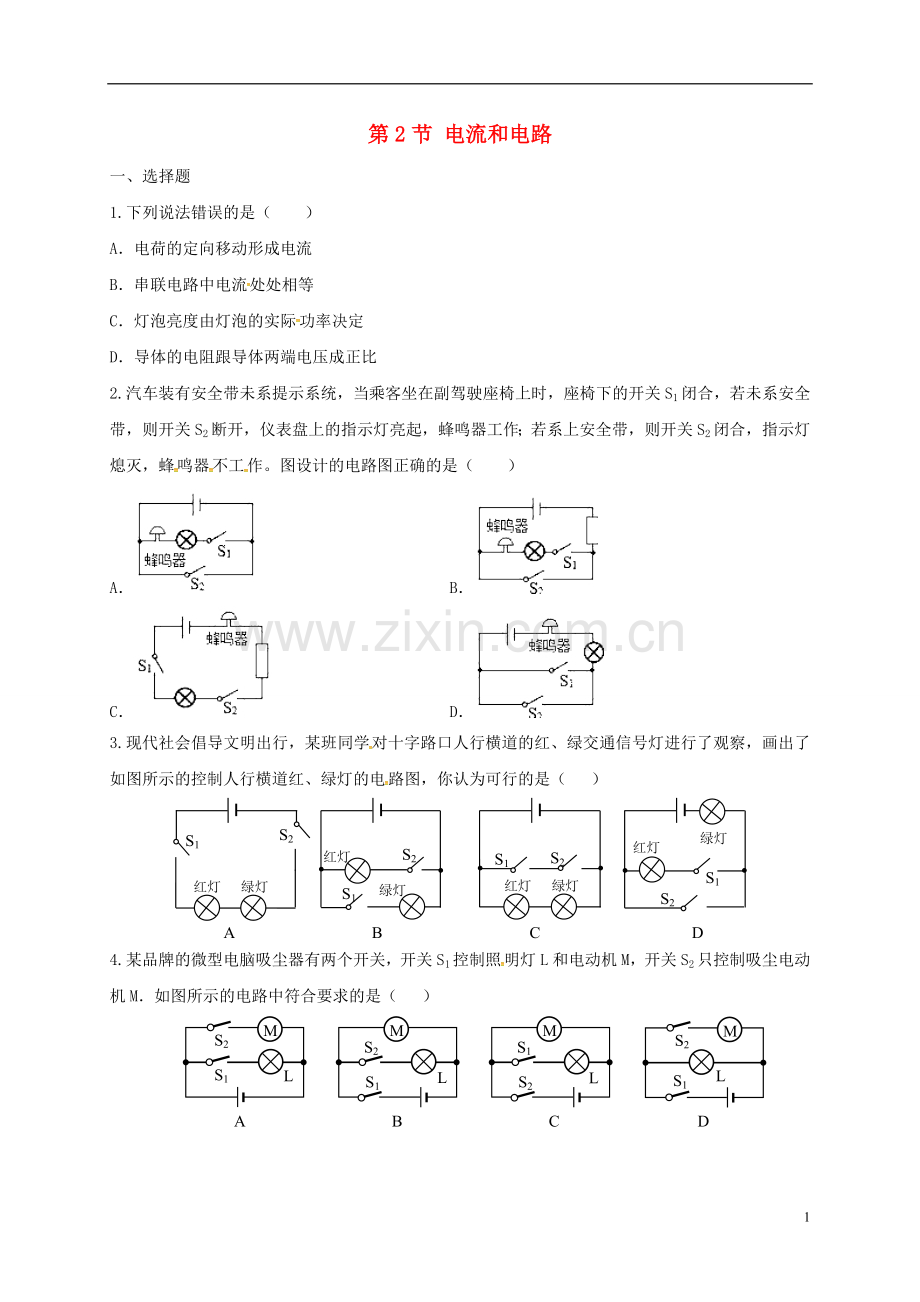

1、第2节 电流和电路 一、选择题1.下列说法错误的是()A电荷的定向移动形成电流B串联电路中电流处处相等C灯泡亮度由灯泡的实际功率决定D导体的电阻跟导体两端电压成正比2.汽车装有安全带未系提示系统,当乘客坐在副驾驶座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起,蜂鸣器工作;若系上安全带,则开关S2闭合,指示灯熄灭,蜂鸣器不工作。图设计的电路图正确的是()ABCD3.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图所示的控制人行横道红、绿灯的电路图,你认为可行的是( )S1S2S1S2红灯绿灯红灯绿灯红灯绿灯S1S2ABC

2、DS2S1红灯绿灯4.某品牌的微型电脑吸尘器有两个开关,开关S1控制照明灯L和电动机M,开关S2只控制吸尘电动机M如图所示的电路中符合要求的是( )A B C DMS2S1LMS1S2LMS2S1LMS2S1L二、填空题5.电荷的_形成电流,我们把_ 定向移动的方向规定为电流的方向则电流方向与_定向移动的方向相反在电源外部,电流的方向是从电源_流向电源_的6. 电路中有持续电流的条件:(1)电路中有_;(2)电路是_. 7.用导线把_、_、_连接起来就组成了电路只有电路_时,电路中才有电流.8.如图所示是国产某品牌的电动混合动力汽车,给汽车蓄电池充电时,蓄电池相当于_(选填“用电器”或“电源”

3、);刚擦完车玻璃的干毛巾很容易吸附灰尘,但与毛皮摩擦过的橡胶相互排斥,这说明干毛巾带_电9.在19世纪初,物理学家刚刚开始研究电流时,规定正电荷 的方向为电流方向,随着科学的发展,我们可以利用发光二极管判断电流的方向,是因为发光二极管具有 。10.人们将信息、能源和材料并列为现代文明的三大支柱,材料是能源和信息的基础。例如锗、硅这类材料在电子产品中有极其重要的应用,锗、硅的导电性能介于导体和绝缘体之间,这种材料常常称作 (选填“半导体”或“超导体”),利用这种材料可以制作成二极管,二极管具有 导电性。11.在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用若想让灯泡和电铃同时工作,需

4、要闭合开关_;若同时闭合S1和S2,可以工作的用电器是_S1S2三、作图题12.有一种声光自动控制的楼道灯,当有人走动发出声音时,电路接通灯亮,且只有夜晚天黑之后灯才能亮,白天无论发出多大的声音,灯也不亮。如图,现有灯L、声控开关(有声音时开关闭合)和光控开关(光线暗时开关闭合),请设计并连接满足上述要求的电路。12.答案:如图所示。【答案】第2节 电流和电路精品练习题参考答案一、选择题1.答案:D 2.答案:B3.答案:B 4.答案:D二、填空题5.答案:定向移动, 正电荷。 负电荷。 正极 负极。 6.答案:(1) 电源 (2) 通路 .7.答案:电源、 用电器、 开关。 闭合。8.答案:用电器 负9.答案:定向移动;单向导电性。10.答案: 半导体;单向.11.答案:S1 电铃三、作图题12.答案:如图所示。4
