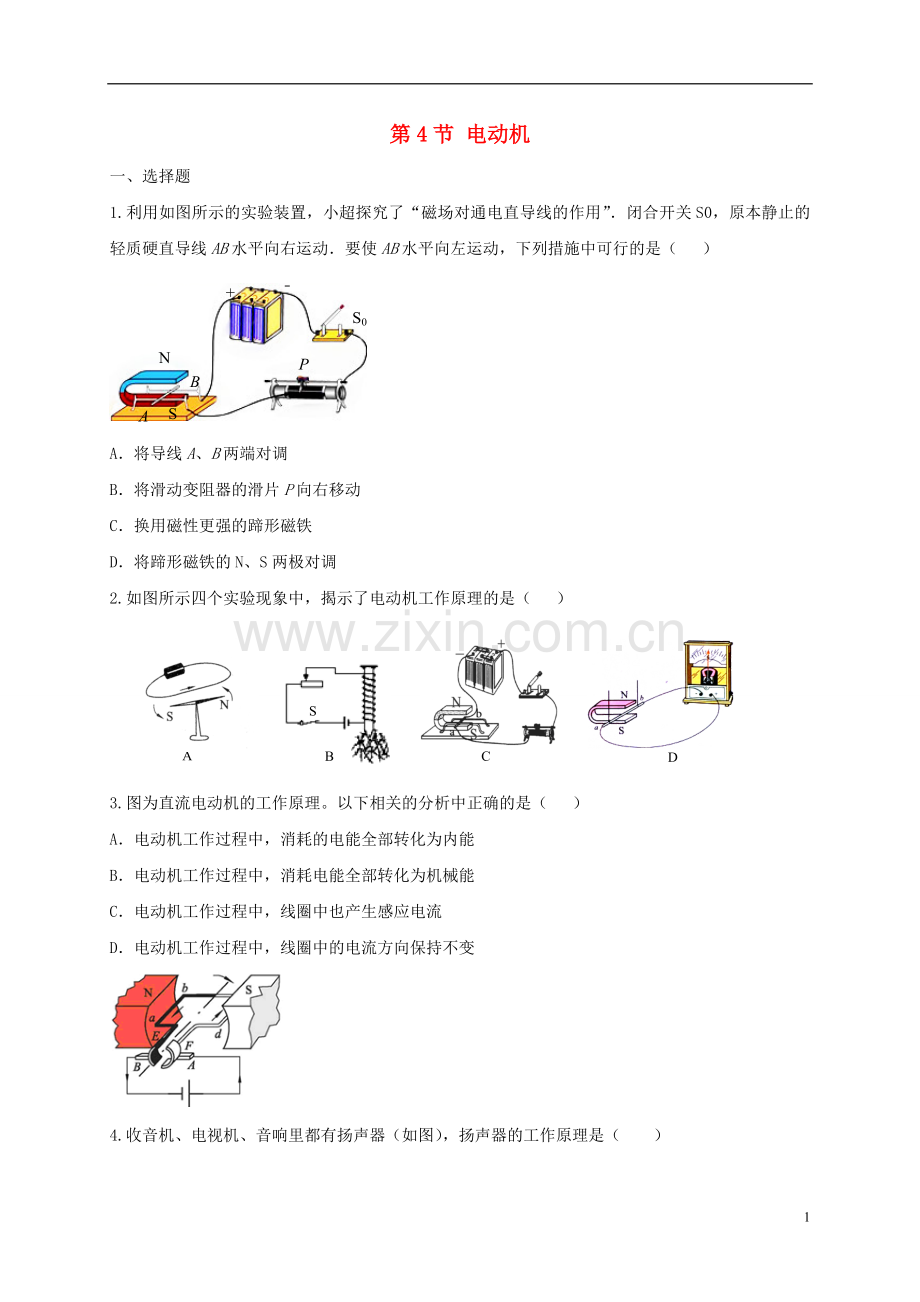

第4节 电动机
一、选择题
1.利用如图所示的实验装置，小超探究了“磁场对通电直导线的作用”．闭合开关S0，原本静止的轻质硬直导线AB水平向右运动．要使AB水平向左运动，下列措施中可行的是（ ）
N
S
S0
P
+
﹣
A
B
A．将导线A、B两端对调
B．将滑动变阻器的滑片P向右移动
C．换用磁性更强的蹄形磁铁
D．将蹄形磁铁的N、S两极对调
2.如图所示四个实验现象中，揭示了电动机工作原理的是（ ）
D
C
A
S
B
3.图为直流电动机的工作原理。以下相关的分析中正确的是（ ）
A．电动机工作过程中，消耗的电能全部转化为内能
B．电动机工作过程中，消耗电能全部转化为机械能
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
4.收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是（ ）
永磁体
线圈
锥形纸盆
某一瞬间
电流方向
A．电磁感应现象
B．磁场对通电导线有力的作用
C．电流周围存在磁场
D．电流的热效应
二、填空题
5.扬声器是把电信号转换成声信号的一种装置。当线圈中通过变化电流时，线圈受到_________力作用，从而带动与线圈相连的纸盆___________，于是扬声器就发出了声音。
6.如图所示，是“探究磁场对通电导线的作用”的实验装置当闭合开关S时，导线AB中自由电子定向移动的方向是________（选填“从A到B”，“从B到A”或“垂直AB方向”），导线AB受到磁场力的作用而向左运动；现在，如果只将磁场方向变为与原来方向相反，那么导线AB将向________运动，如果同时将电流方向和磁场方向变为与原来方向相反，那么导线AB将向________运动。
7．电动机的工作原理是 ，只改变线圈中的电流方向，电动机的转动方向会发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是 联接入家庭电路的．
8.扬声器是把电信号转化成 信号的一种装置，它的原理跟 （填“电动机”或“发电机”）原理相似。
三、实验探究题
9.学习“电动机”内容时，老师用如图实验装置演示“磁场对通电导线作用力的方向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小，那么磁场对通电导线作用力的大小与什么因素有关呢？以下是小丽、小李与小明的猜想：
小丽猜想：“可能跟磁铁的磁性强弱有关。”
小李猜想：“可能跟导线AB在磁场中的位置有关。”
小明猜想：“可能跟通过导线AB的电流大小有关。”
请你根据如图所示的实验装置，帮助小明设计实验来验证他的猜想，简述你的实验方案：
第4节 电动机精品练习题参考答案
一、选择题
1.答案：D 2.答案：C
3.答案：C 4.答案：B
二、填空题
5.答案：磁场 来回振动
6.答案：从B到A 右 左
7.答案：通电导体在磁场中受到力的作用；并．
8.答案：声；电动机。
三、实验题
9.答案：磁铁的磁性强弱、导线AB在磁铁中的位置不变，移动滑动变阻器的滑片，改变电路中电流的大小，观察两次导线AB的运动速度的变化快慢，若快慢不同则说明磁场对通电导线作用力的大小与电流大小有关。
