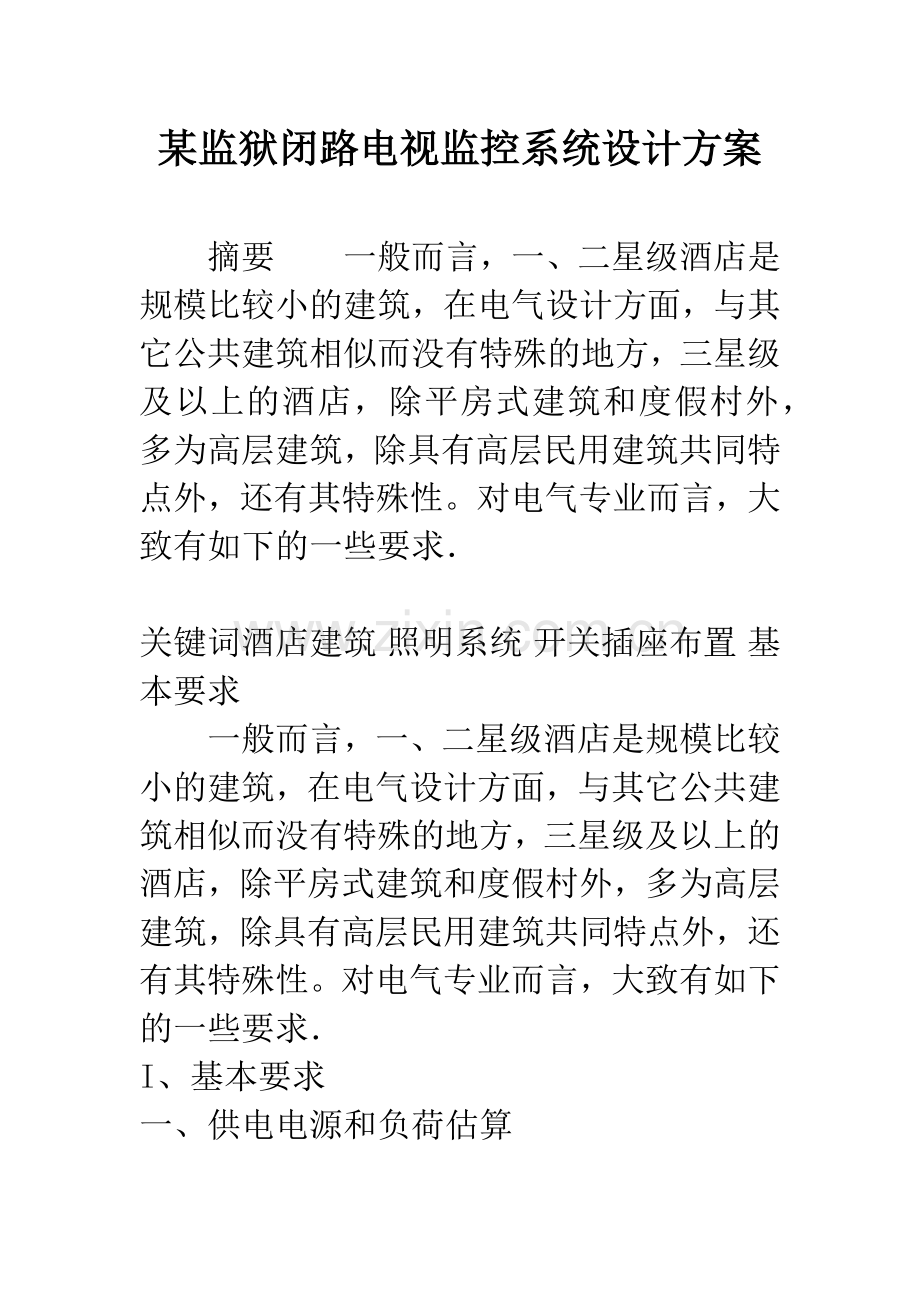

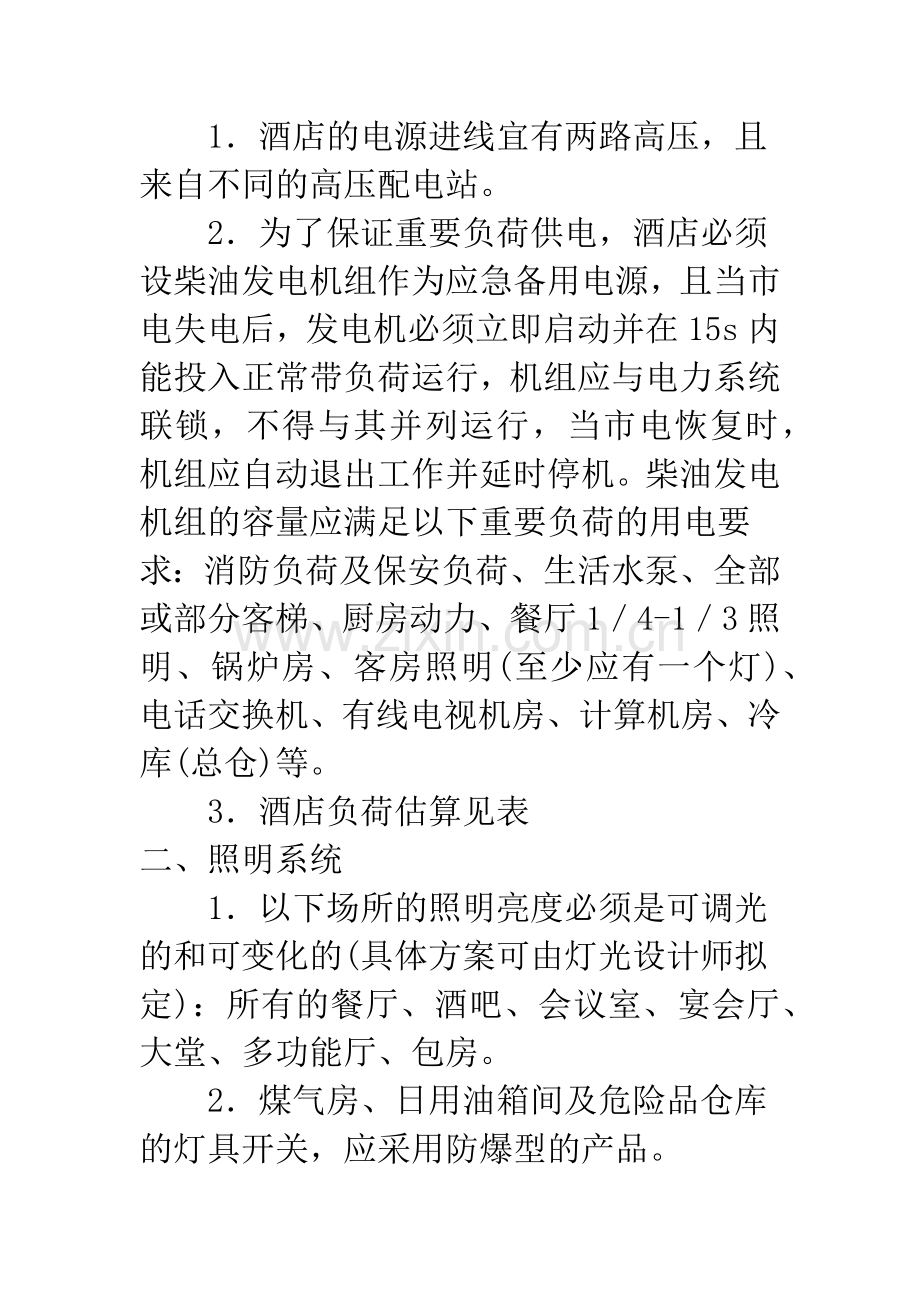

某监狱闭路电视监控系统设计方案摘要一般而言，一、二星级酒店是规模比较小的建筑，在电气设计方面，与其它公共建筑相似而没有特殊的地方，三星级及以上的酒店，除平房式建筑和度假村外，多为高层建筑，除具有高层民用建筑共同特点外，还有其特殊性。对电气专业而言，大致有如下的一些要求关键词酒店建筑 照明系统 开关插座布置 基本要求一般而言，一、二星级酒店是规模比较小的建筑，在电气设计方面，与其它公共建筑相似而没有特殊的地方，三星级及以上的酒店，除平房式建筑和度假村外，多为高层建筑，除具有高层民用建筑共同特点外，还有其特殊性。对电气专业而言，大致有如下的一些要求I、基本要求一、供电电源和负荷估算1酒店的电源进线宜有两路高压，且来自不同的高压配电站。2为了保证重要负荷供电，酒店必须设柴油发电机组作为应急备用电源，且当市电失电后，发电机必须立即启动并在15s内能投入正常带负荷运行，机组应与电力系统联锁，不得与其并列运行，当市电恢复时，机组应自动退出工作并延时停机。柴油发电机组的容量应满足以下重要负荷的用电要求：消防负荷及保安负荷、生活水泵、全部或部分客梯、厨房动力、餐厅14-13照明、锅炉房、客房照明(至少应有一个灯)、电话交换机、有线电视机房、计算机房、冷库(总仓)等。3酒店负荷估算见表二、照明系统1以下场所的照明亮度必须是可调光的和可变化的(具体方案可由灯光设计师拟定)：所有的餐厅、酒吧、会议室、宴会厅、大堂、多功能厅、包房。2煤气房、日用油箱间及危险品仓库的灯具开关，应采用防爆型的产品。3酒店的公共大厅、门厅、休息厅、大楼梯厅、公共走道、客房层走道、户外庭院、消防楼梯及前室、疏散通道、地下层走道等非封闭场所的照明控制开关，可设在服务台(总服务台或相应层服务台)等处集中控制或采用BA控制。三、广播音响系统1走道、电梯内、大堂、餐厅、咖啡厅、公共卫生间、酒吧、包房、员工餐厅、更衣室、服务间、各后台区域以及其他公共场所都必须设背景音乐广播，且应能分区域控制音量。2多功能大厅等场所宜设独立式扩声系统。3客房内应设有可收听不少于4套节目的广播接收设备：2套音乐、2套当地的广播节目(FM)。广播节目可设在电视频道上，通过酒店内部的电视线路传送，或者采用专用的广播传输线路。4有线广播系统宜兼作火灾应急广播，此时应按火灾应急广播的要求确定系统。火灾应急广播必须能自动强切至各个区域并进行播放。四、电话系统1程控交换机出入局话务量大，不需要直接拨人功能，话务台功能较强。为满足旅馆客房管理和旅客的需要，应提供房间控制、留言中心、客房状态、请勿打搅、自动叫醒、综合话音和数据系统功能，并能与酒店管理系统的平台友好连接。2程控交换机容量应为客房数的2倍。3每间客房至少应有两路电话线且号码不同。一路供并联的房间电话与浴室电话，另一路供客人上网或传真，每路采用4芯电话线，其中2芯作为备用。五、有线电视系统1酒店电视节目必须有当地台、中央台、境外的卫星电视节目，包括：新闻、电影、娱乐、财经、体育等节目。2所有的多功能厅、会议室、餐厅、酒吧、员工餐厅、健身房、包房、娱乐场所等，都应有有线电视终端1至3个。3每间客房至少应设一个有线电视终端。4因卫星电视系统接收天线安装在酒店建筑的最高处，增加了直击雷的危险，故应作好防雷措施。六、火灾自动报警系统除按(火灾自动报警系统设计规范)(GB5011698)进行设计外，还应有下列要求1消防应急广播必须在火灾时能切换至每个客房，扬声器可安装在进门处的天花上。2锅炉房、高低压配电房、变压器室、发电机房应安装自动气体灭火装置。3电话交换机房、计算机房应安装吊挂式自动气体灭火器或自动气体灭火装置。4所有楼层内消防楼梯通向酒店外的防火门必须具有就地报警和控制室报警功能。5客房内的烟感探测器应带地址码。七、计算机网络系统1酒店计算机管理系统应包含以下业务范围前台业务管理；餐厅业务指导与管理；仓库管理；旅客资料管理；电话服务管理；设备运行监控及管理。2计算机房供电可靠性要求较高，应设置静态交流不间断电源装置。3计算机房应保证在使用时能避开非计算机管理人员进入的可能性；其次还不应与客房、餐厅、厨房、电梯及贮水池等相邻或连通。4每间客房应设至少一个数据端口(宽带高速网RJ45)。5采用综合布线将计算机系统、电话系统、楼宇自动化系统等布线进行统一规划。摘要采用监控远程传输技术实现省局监控中心对各个监狱的监控，为监狱的管理工作提供更有效的管理手段，大大减轻监管人员的压力，提高管理的效率和质量。关键词监狱 监控系统 系统设计 系统架购一、系统概述监狱，实现社会治安综合治理的最重要环节之一。监狱发生的任何闪失，都会给监狱外的社会治安带来巨大的压力，甚至严重的后果。近些年来，犯罪人素质和技术水平越来越高，魔高一尺，道高一丈，采用高科技手段加强防范是当务之急。监狱，是强制管理违法犯罪人员的场所，在押人员不容易管理，要保障社会的安全，也要保障狱警人员的安全、在押人员的安全。对犯罪者日常行为及特殊情况下的监控，是监狱不可缺少的职责。在高新技术数字化发展的今天，“多媒体、数字化、全方位”是监狱系统对电视监控系统的新要求，也是充分发挥监控系统的作用，实现“向科技要警力”的途径。电视监控报警系统通过对监狱四周围墙、监舍、禁闭室等重点区域进行严密的二十四小时电视监控，不仅能在第一时间对诸如越狱或意欲越狱等事件作出快速反应，还能提供事件发生前后一定时间内的查证资料；同时采用监控远程传输技术实现省局监控中心对各个监狱的监控，为监狱的管理工作提供更有效的管理手段，大大减轻监管人员的压力，提高管理的效率和质量。通过监仓内安装的监控摄像头，就可以对监仓内进行全实时的视、音频监视录像，囚犯在监仓内的所有活动都可记录在内；还可以通过远程控制中心对监仓进行远程监控，能实现无人值班时进行实时录像。目前，国内监狱广泛使用的闭路监控系统大多为模拟监控系统，其主要特点是：采用矩阵主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点是：当录像资料需要长时间备份时，需要大量的录像带，消耗大量的人力和物力，并且在录像回放、检索时操作不方便。经过几年的发展，基于数字存储技术的硬盘录像系统至今技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。二、系统设计目标在进行闭路监控系统设计的时候，依照贵单位对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵单位提供先进、安全、可靠、高效的系统解决方案。架构合理： 就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。稳定性和安全性：这是贵单位最关心的问题，只有稳定运行的系统，才能确保贵单位闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵单位安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。产品主流：系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。在设备选型时，我们将主要依据贵单位提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造单位的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。低成本低维护量： 指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。我司将本着上述设计原则，来进行贵单位闭路监控系统的设计。并将严格按照国际惯例并结合本单位的技术实力与工程经验，进行贵单位监控系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。三、系统设计原则、依据 设计原则 本设计以行业标准作为设计依据，结合该监狱的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。本设计主要贯彻“高质量”及“低价格”两条主线来进行设计的。根据监狱的总体建筑平面图，并充分考虑现场实际情况，前端设计采用高清晰度彩色摄像机，视频传输采用抗干扰高屏蔽同轴电缆，控制信号传输采用带屏蔽专用控制电缆，保证视频信号和控制信号的准确传输；中央控制系统采用数字化硬盘录像系统，可以实现循环录像，并方便检索回放。a、 先进性在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。b、 可靠性系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。c、 安全性对于一个系统来说，其内外部的安全性也非常重要，应具有密码、多级控制级别、撤设防级别；操作人权限可划分为系统设置、超级用户、值班员等，各种系统控制、报警时间应具有记录及共享功能。d、 可扩充性系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。e、 规范性由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。 设计依据 本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括 JGJ/T16-92民用建筑电气设计规范 GB/T50314-2000智能建筑设计标准 GB50174-93电子计算机机房设计规范 GB50057-94建筑物防雷设计规范 GBJ232-92电气装置安装工程施工及验收规范 GB4943-95信息技术设备的安全 GB/T75-94安全技术防范规范工程技术规范 GB50198-94民用闭路电视监控电视系统工程技术规范四、总体设计 需求分析 闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面1）前端摄像系统2）视频传输系统3）视频控制系统4）视频显示和记录系统摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。传输部分是系统的图像信号通道。控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。闭路监控系统的粗略结构图如下图所示：监控系统结构图1、摄像部分摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。摄像机摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。摄像机的规格大致可分为1/3、1/4、1/2和2/3等，安装方式有固定和带云台二种。镜 头常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。定焦镜头的适用范围手动光圈镜头-所需监视的环境照度变化不大，如室内。自动光圈镜头-所需监视的环境照度变化大，如室外。广角镜头-监视的角度较宽，距离较近。标准镜头-监视的角度和距离适中。常用的变焦镜头分为10倍、6倍和2倍变焦镜头，另一种分法是：手动变焦和电动变焦两种。变焦镜头在规则上可以划分为：1/3、2/3、1/2和1等。选择变焦镜头的原则是：镜头的规格不应小于摄像机的规格，也就是说1/2的镜头可以与1/3的摄像机一起使用，但是1/3的镜头就不能够在1/2的摄像机上使用。防护罩防护罩分为室内型和室外型两种。室内的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对象不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。云台云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。一般来说，水平旋转角度为0350，垂直旋转角度为+90。恒速云台的水平旋转速度一般在310/s，垂直速度为4/s左右。变速云台的水平旋转速度一般在032/s，垂直旋转速度在016/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200/s以上，垂直旋转速度在30/s以上。解码器解码器一般与矩阵控制主机配套使用，主要作用为通过数据线缆接收来自矩阵主机的控制信号，对主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦和聚焦。2、控制部分在智能监狱中，闭路电视系统中的信息量与信息处理的工作量都很大，因此其控制台的操作一般都采用了计算机系统，以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。现在推出的数字视频监控报警系统采用计算机多媒体技术，以CCD摄像机作为监控探头，摄像机将获取的视频信号传输到主机，主机里的高速图像处理器进行数字化处理，将视频信号形成的图像与背景图像进行分析比较，若发现有差异就报警，因为这是一种全屏幕报警，因而不易漏报。同时主机自动采集报警图像并存入计算机，事后用户可根据时间、地点随时查阅报警现场的图像，以了解报警原因。系统将电视监控系统与报警合二为一，实现了监视、报警与图像记录的同步进行，而且这种系统中没有录像机，没有视频分配器，一切报警记录都在计算机的硬盘内，所有操作都根据屏幕上的软件提示动作，对使用者来说是一种全新概念的安全防护系统。控制系统的切换方式主要有如下2种单步切换方式：使用控制键盘把任一路输入视频信号切换到主监视器上。顺序切换方式：使用控制键盘编制的顺序切换方式程序，把系统中若干路输入视频信号编为一个程序，程序运行时，其画面可按预先设定。3、传输部分传输系统包括视频信号和控制信号的传输。视频信号的传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。控制信号的传输方式包括直接控制：控制中心直接把控制量，如云台和变焦距镜头的电源电流等，直接送入被控设备。特点是简单、直观、容易实现。在现场设备比较少，主机为手动控制时适用。但在被控的云台、镜头数量很多时，控制线缆数量多，线路复杂，所以在大系统中不采用。多线编码的间接控制：控制中心把控制的命令编成二进制或其它方式的并行码，由多线传送到现场的控制设备，再由它转换成控制量来对现场摄像设备进行控制。这种方式比上一种方式用线少，在近距离控制时也常采用。通讯编码的间接控制：随着微处理器和各种集成电路芯片的普及，目前规模较大的电视监控系统大都采用通信编码，常用的是串行编码。它的优点是：用单根线路可以传送多路控制信号，从而大大节约了线路费用，通讯距离在不加中间处理情况下达可达1km公里以上，加处理可传10Km以上。这样就克服了前面两种方式的缺陷。本系统采用此种控制。除了以上方法外，还有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种：一种是频率分割，即把控制信号调制在与视频信号不同的频繁范围内，然后同视频信号一起传送，到现场后再把它们分解开；另一种方法是利用视频信号场消隐期间传送控制信号。这种方法在短距离传送时明显比其它方法要好，但设备的价格相对也比较昂贵。4、显示与记录显示与记录设备安装在控制室内,主要有监视器、硬盘录像机和一些视频处理设备。现在有一种电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统，云台具有很高的旋转速度，还可以预置监视点和巡视路径。平时按设定的路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。图像监视器图像监视器主要分为黑白和彩色两大类。黑白监视器的中心分辨率通常可达800线以上，彩色监视器的中心分辨率一般为400线以上。图像监视器视频信号的带宽一般在78MHz范围内。录像机录像机是闭路电视监视系统中的记录和重放装置，它要求可以记录的时间非常长，目前大部分监视系统专用的录像机都可以录24h960h的录像。此外，录像机还必须要有遥控功能，从而能够方便地对录像机进行远距离操作，或在闭路电视系统中用控制信号自动操作录像机。闭路电视监视系统中专用录像机是间歇式视频录像机，它有多种时间间隔录像模式，在一盘1/2英寸VHS/E180的盒带上，最长可以录制长达960H的录像。录像机内设有字符信号发生器，可在图像信号上打出月/日/年/星期/时/分/秒/录像模式，还能在图像上显示出摄像机与报警器的编号与报警方式。使用自动录像周期设定功能，可以对一星期内每一天的录像模式进行编程。当收到报警信号后，录像机便自动进入连续录像状态，在无报警情况下，恢复正常间歇录像模式。此外，录像机还有一个锁定保护键，使非正常指令与操作无效，防止非专业人员与破坏性操作侵犯闭路电视监视系统。视频切换器在闭路电视监视系统中，摄像机数量与监视器数量的比例在2:1到5:1之间，为了用少量的监视器看多个摄像机，就需要用视频切换器按一定的时序把摄像机的视频信号分配给特定的监视器，这就是通常所说的视频矩阵。切换的方式可以按设定的时间间隔对一组摄像机信号逐个循环切换到某一台监视器的输入端上，也可以在接到某点报警信号后，长时间监视该区域的情况，即只显示一台摄像机信号。切换的控制一般要求和云台、镜头的控制同步，即切换到哪一路图像、就控制哪一路的设备。多画面分割器在大型的闭路电视监视系统中摄像机的数量多达数百个，但监视器的数量受机房面积的限制要远远小于摄像机的数量，而且其数量大多也不利于值班人员全面巡视。为了实现全景监视，即让所有的摄像机信号都能显示在监视器屏幕上，就需要用多画面分割器。这种设备能够把多路视频信号合成为一路输出，进入一台监视器，这样就可在屏幕上同时显示多个画面。分割方式常有4画面、9画面及16画面。使用多画面分割器可在一台监视器上同时观看多路摄像机信号，而且它还可以用一台录像机同时录制多路视频信号。有些较好的多画面分割器还具有单路回放功能，即能选择同时录下的多路信号视频信号的任意一路在监视器上满屏放像。视频分配器可将一路视频信号转变成多路信号，输送到多个显示与控制设备。其它机柜用于安装闭路电视监控系统的设备，监视墙用于安装监视器。 设计功能描述 性能、功能先进：设备选型要保证技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采用均采用目前领先技术和生产工艺制造，系统建成后，三至五年不会落后淘汰。电视监控系统功能完善:通过保安监控系统随时掌握监控区域内人员活动情况，检查各个重点部位的安全情况，提前发现隐患，及时处理突发事件。并自动进行录像。正常情况下对进行24小时录像，录像资料可备出事时查询。设备高可靠性：采用监控行业最新技术和高品质设备。操作简单实用：采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性。并作到系统工作稳定可靠，维护简单。发展性系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性。经济性在满足安全防范级别的要求前提下，在确保系统稳定可靠、性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用，降低成本，从而达到极高的性能价格比，降低智能监狱安全管理的运营成本。外观效果美观：前端装置安装均考虑安全性、隐蔽性及美观性，根据实用和美观的原则，我们都选用了外观工艺和性能稳定都比较好的安防产品。 总体设计方案 项目简介 系统设计 闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存储三个部分组成1、 前端图像采集部分男、女监仓每层走廊设置1台固定彩色低照度摄像机；每个监仓内设置2台彩色低照度半球摄像机，禁闭室设置1台固定摄像机；接待室设置1台固定摄像机；生产车间设置3台全方位云台摄像机；食堂设置2台全方位云台摄像机；以上地点同时设置监听；围墙四角制高点设6个室外全方位云台变焦摄像机，进行全面监视。2、图像和控制信号传输部分监狱闭路电视监控系统视频信号采用屏蔽视频电缆，根据摄像机安装位置建议选择采用RG59/128编等同轴电缆，以保证监控信息的准确传输。控制线设计采用RVVP2*28/圆形双绞屏蔽电缆。3、图像控制存储部分系统共设计有79台摄像机。鉴于监狱狱警的方便监控管理，系统设计有一个主控中心和多个分控中心，主控中心设在主楼监控中心，分控中心设在每层的警卫办公室；在监控中心设计控制矩阵主机，设计采用8台14英寸监视器作为电视墙，1台21英寸的监视器作为主监视器；分控中心设计6台数码硬盘录像机，同时配置6台17英寸纯平显示器进行实时监视。设计整个硬盘录像系统可以连续保存录像资料1个月，硬盘录像系统支持录像与回放全双工工作。 系统结构原理图 五、系统选型和配置说明1、WANDEOR全实时数字硬盘录像机WA-ND6000-16技术规格：操作系统：Windows2000压缩格式：硬压视频输入：16路全实时音频输入：4路音频录像速度：400帧/秒系统分辩率：704576/352288画面分割：1、4、9、16智能搜索：时间、通道、事件录像模式：手动、自动循环、报警驱动、移动侦测报警输入模式：需加载WA-ND110报警解码器报警输出模式：需加载WA-ND110报警解码器云台镜头控制：可以储存方式：IDE/FDD/DAT/DVD-RAM看门狗功能：有电源：220-230V外形尺寸：400177550mm硬盘标配：80G传输方式：LAN、PSDN、ISDN、ADSL传输通道：1-16路检索：网络监看、网络录像、网络检索同工云台控制：可网络控制云台、镜头2、低照度一体化摄像机 SCC-C4201P三星低照度一体化摄像机，内置22倍光学变焦及10倍电子放大变焦镜头，DSP数字信号处理，带画中画功能。技术规格：扫描系统：PAL标准：625行，每秒25帧摄像元件：Interline Transfer Super HAD CCD图像大小：1/4英寸像素：795*596所有像素752*582有效像素图像结构：无几何扭曲、失真现象同步系统：内同步交叉扫描：2：1交叉分辨率：水平：480线，垂直：350线视频输出幅度：,(75欧姆，复合视频信号)信噪比：大于48分贝最低照度：(感光度增至128倍)Y校正：镜头：22倍光学变焦，10倍电子变焦；F值控制：摄像机ID：开/关；光圈：自动/手动；快门：/关/自动/FIX/(x2-x128);镜头控制：摄像机/遥控；白平衡：自动追踪白平衡/自动白平衡控制/手动；自动变焦：自动/手动/一次触发；预设：128；退出：结束/储存/预设；背光补偿：开/关；自动增益：开/关；Leve1控制：H-DTL,V-DTL Leve1控制；视频控制：视频+/-，伽玛：输入/输出插座：视频输出：BNC；电源：2-针终端头；控制：RS-485或普通云镜控制器环境条件：操作温度：14度-122度F；湿度：90%RH以内。电源指示灯：发光二极管电源要求：12伏特直流，1A，稳压电流耗电量：约6瓦特尺寸*毫米重量：约350克。3、彩色高清晰度摄像机 VC-923D技术规格：图像传感器：1/3”SONY Super HAD CCD有效像素：PAL：752*582NTSC：768*494感光面积：*信号系统：PAL/NTSC制式水平清晰：480电视线镜头安装方式：C/CS格式可选自动增益控制：开启/关闭可选择背光补偿：开启/关闭可选择电子快门：开启/关闭可选择快门速度：1/50(1/60)-1/100,000(秒)自动光圈镜头：VIDEO/DC伺服型可选择白平衡：自动跟踪白平衡信 噪 比：大于48db最低照度：时,视频输出：,75欧姆所需电源：DV 12V/AC24V功率消耗：小于插口：VIDEO OUT (BNC)尺寸：58mm*50mm*115mm4、彩色摄像机 VC-913D技术规格：图像传感器：1/3”SONY Super HAD CCD有效像素：PAL：500*582NTSC：510*492感光面积：*信号系统：PAL/NTSC制式水平清晰：420电视线镜头安装方式：C/CS格式可选自动增益控制：开启/关闭可选择背光补偿：开启/关闭可选择电子快门：开启/关闭可选择快门速度：1/50(1/60)-1/100,000(秒)自动光圈镜头：VIDEO/DC伺服型可选择白平衡：自动跟踪白平衡信 噪 比：大于48db最低照度：时,视频输出：,75欧姆所需电源：DV 12V/AC24V功率消耗：小于插口：VIDEO OUT (BNC)尺寸：58mm*50mm*115mm5、彩色低照度摄像机 VC-916D技术规格：图像传感器：1/3”Exview HAD CCD有效像素：PAL：500*582NTSC：510*492感光面积：*信号系统：PAL/NTSC制式水平清晰：420电视线镜头安装方式：C/CS格式可选自动增益控制：开启/关闭可选择背光补偿：开启/关闭可选择电子快门：开启/关闭可选择快门速度：1/50(1/60)-1/100,000(秒)自动光圈镜头：VIDEO/DC伺服型可选择白平衡：自动跟踪白平衡信 噪 比：大于48db(AGC OFF)最低照度：时,视频输出：,75欧姆所需电源：DC12V/AC24V功率消耗：小于插口：VIDEO OUT (BNC)尺寸：58mm*50mm*115mm6、彩色半球摄像机 VC-800H技术规格：图像传感器：1/3”SONY Super HAD CCD有效像素：PAL：500*582NTSC：510*492感光面积：*信号系统：PAL/NTSC制式水平清晰：420电视线镜头:可配大镜头快门速度：1/50(1/60)-1/100,000(秒)白平衡：自动白平衡信 噪 比：大于48db最低照度：时,视频输出：,75欧姆所需电源：DC12V功率消耗：120MA插口：VIDEO OUT (BNC)尺寸：100mm*110mm7、室内外全球云台 YA 5409K技术规格：Y5409K为全天候环境设计，内置全方位云台。安装方式可选择壁、吊装。结构设计为双层罩，起到遮阳作用，专用支架WS2741,WS2700-XX。独特的双层罩间加排风扇结构可增加空气流速，便于排风散热，降低球内温度同一机型可根据环境及用户需求的不同配置有YA5409K普通球型云台YD5409K含内置解码器的普通球型云台YP5409K含内置解码器且带有预置功能球型云台YB5409K 含固定摄像机支架YH5409K为高速智能球型摄像机，内置高速预置云台及解码器8、矩阵控制主机 V1080-16技术规格：80路视频信号输入，16路视频输出，支持并行/串行报警方式，最大80路报警信号输入，多种布撤防方式，支持开关量输出80个灵活的分组切换，每组连接2-16个监视器，便于快速巡视各路图像完善的系统设置编程，汉字菜单显示可配接8个键盘，构成多用户系统，每个分用户可连接多个监视器云台、三可变镜头控制，可控制普通云台、一体化云台，预置云台键盘采用调速杆，可控制调速预置云台，可预置80个预置点一个RS232双工接口，一个RS485半双工接口，二个RS485驱动接口开放性：符合开放性要求，具有网络特性。每个控制器可组成完善的监控系统，同时接受其它设备的控制和信息查询。19”机箱，高4U。六、系统防雷设计监狱闭路电视监控系统防雷设计包括电源防雷、视频信号防雷、控制信号防雷和接地四个部分内容。1、 电源防雷电子设备因雷击造成的损坏，很大比例是由于感应雷串到电源造成的设备损坏。根据GB50174-93电子计算机机房设计规范和GB50057-94建筑物防雷设计规范要求中心计算机机房等大量重要电子设备集中场所应设计两级以上的电源防雷保护。对于监狱闭路监控系统供电防雷保护，设计建立二级电源防雷防护：第一级防护在机房总配电柜进线端，设计采用一套国际知名品牌加强型电源避雷器，第二级防护在机房供电的UPS进线端，设计采用一套标准型电源避雷器。2、 视频信号防雷系统设计在摄像机前端安装视频防雷器。当视频信号有过电压现象发生，避雷器瞬间导通，以保证前端摄像机和末端矩阵主机的安全。3、 控制信号防雷系统控制线路采用屏蔽专用控制电缆，控制线的屏蔽层在接头和端头进行重复接地，控制线进入控制室后先进入信号避雷器，当控制线路串有感应雷过电压时，避雷器瞬间导通，把多余的电荷引接到大地，保证前端解码器和末端矩阵控制主机的安全运行。4、 接地根据GB5005794建筑物防雷设计规范、JGJ/T1692民用建筑电气设计规范的有关规定，对控制室内所有设备的接地极和设备金属外壳进行接地处理。接地的具体处理方法是：从共同接地体的接地干线上引一条支干线到中心机房，在机房安装汇流铜排，电源接地、防静电接地、防雷接地和设备外壳接地各单独引接地导线到接地铜排，牢固连接，以保证电气设备和人身的安全。七、系统供电与控制室要求为保证监控系统正常稳定工作，系统采用在线式UPS集中供电；监控系统和中心控制室采用单独电源供电回路；主干采用AC220V供电,在摄像机前端采用变压器就近供电；中心控制室必须配备有通讯、安全和消防等设备；中心控制室必须单独安装空调装置，保证控制室的温度在1628之间，相对湿度不大于85%；控制室室内光线充足，其照度应不小于300Lux；控制室的其它设备和金属外壳也必须做好等电位连接，以保证控制室内的人身和设备安全。
