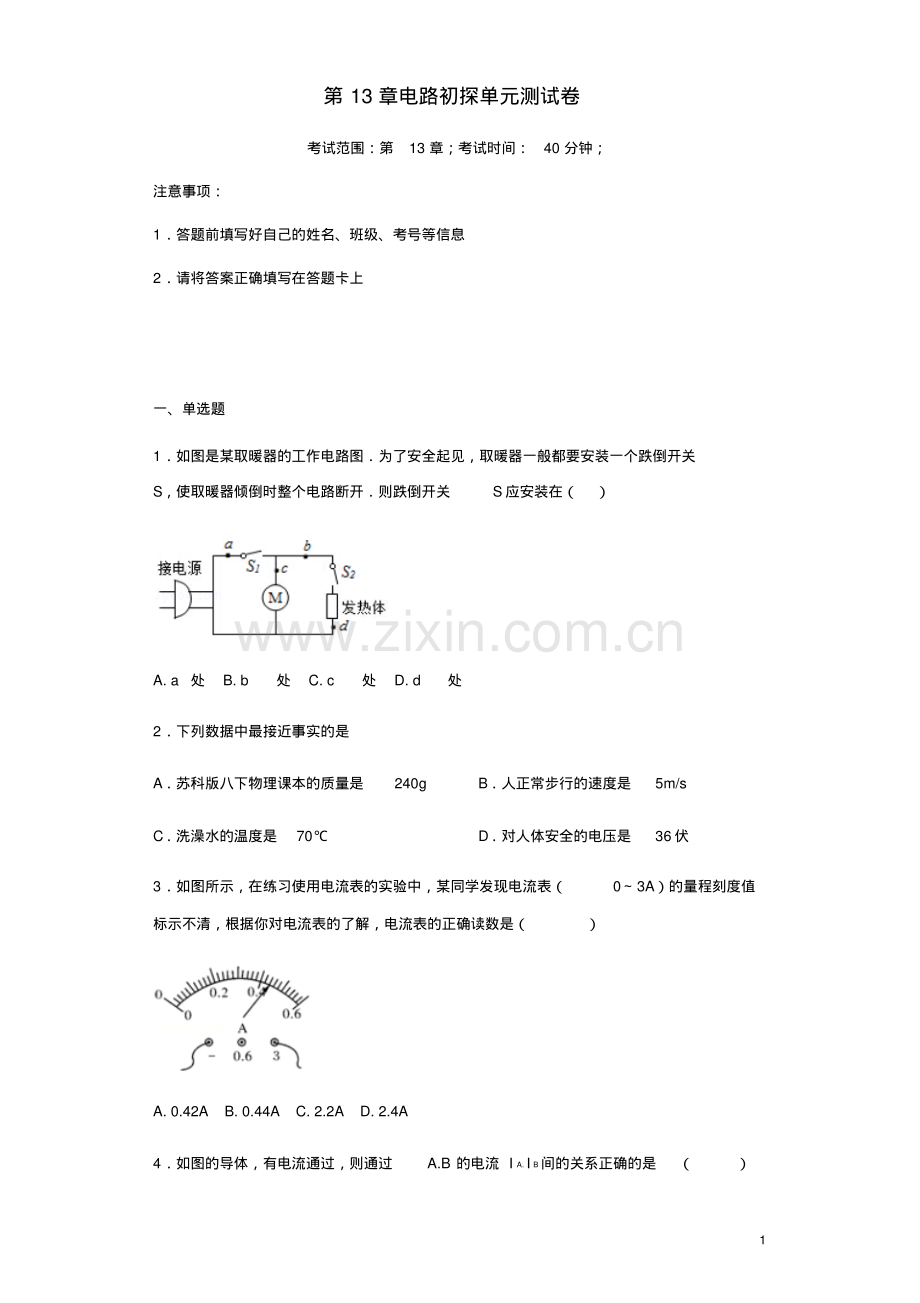

2018-2019年苏科版九年级物理上册第13章电路初探单元测试卷(含答案).pdf

1 第 13 章电路初探单元测试卷考试范围：第13 章；考试时间：40 分钟；注意事项：1答题前填写好自己的姓名、班级、考号等信息2请将答案正确填写在答题卡上一、单选题1如图是某取暖器的工作电路图为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开则跌倒开关S应安装在（）A.a处 B.b处 C.c处 D.d处2下列数据中最接近事实的是A苏科版八下物理课本的质量是240g B人正常步行的速度是5m/s C洗澡水的温度是70D对人体安全的电压是36 伏3如图所示，在练习使用电流表的实验中，某同学发现电流表（03A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（）A.0.42A B.0.44A C.2.2A D.2.4A 4如图的导体，有电流通过，则通过A.B 的电流 IA.IB间的关系正确的是（）2 AIA=IB BIA IB D无法比较5下列电路中，电流表测L1灯电流的是（）A.B.C.D.6 关于家庭电路的说法中，正确的是（）A.教室内的插座和日光灯是串联的B.使用测电笔时，绝对不能触碰测电笔的任何金属部分C.接触不良会给我们的生活带来不便，不会带来严重后果D.熔丝熔断，是因为电路中用电器的总功率过大或短路7如图所示的电路中，闭合开关S1和 S2，则（）A.灯泡 L1亮，L2不亮 B.灯泡 L2亮，L1不亮C.灯泡 L1、L2都不亮 D.灯泡 L1、L2都亮3 8下面关于电压表使用的叙述（）电压表使用前，要先将表的指针调零；电压表测量电压时，必须与被测电路串联；电压表测量电压时，必须与被测电路并联；被测电压值不能超出电压表的最大测量值；电压表不能用来直接测量电源电压；将电压表接入电路时，注意电流必须从“+”接线柱流入。关于电压表的以上说法中，正确的是A.B.C.D.二、多选题9如图所示电路中，下列判断正确的是（）A.两电阻串联是电压表，是电压表，是电流表B.两电阻串联是电压表，是电流表，是电压表C.两电阻并联是电流表，是电压表，是电流表D.两并联是电流表，是电流表，是电压表三、综合题10野营时，小红携带的手电筒不发光了，请你帮助找出原因。
