人教物理八下12.2《滑轮》同步练习1.pdf

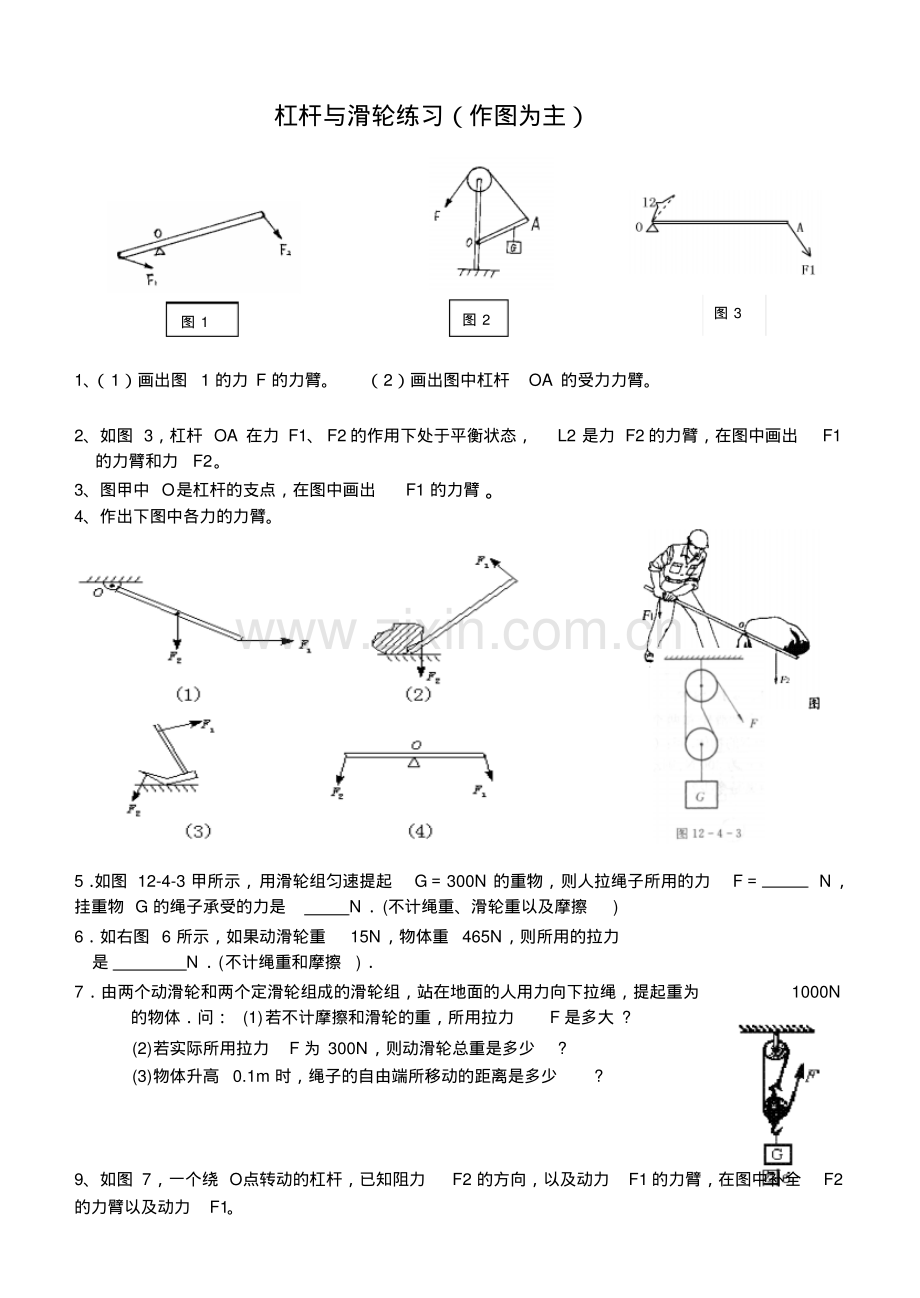

杠杆与滑轮练习（作图为主）1、（1）画出图1 的力 F 的力臂。（2）画出图中杠杆OA 的受力力臂。2、如图 3，杠杆 OA 在力 F1、F2 的作用下处于平衡状态，L2 是力 F2 的力臂，在图中画出F1的力臂和力F2。3、图甲中 O是杠杆的支点，在图中画出F1 的力臂。4、作出下图中各力的力臂。5 如图 12-4-3 甲所示，用滑轮组匀速提起G300N 的重物，则人拉绳子所用的力FN，挂重物 G 的绳子承受的力是N(不计绳重、滑轮重以及摩擦)6如右图 6 所示，如果动滑轮重15N，物体重465N，则所用的拉力是N(不计绳重和摩擦)7由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N的物体问：(1)若不计摩擦和滑轮的重，所用拉力F 是多大?(2)若实际所用拉力F 为 300N，则动滑轮总重是多少?(3)物体升高0.1m 时，绳子的自由端所移动的距离是多少?9、如图 7，一个绕 O点转动的杠杆，已知阻力F2 的方向，以及动力F1 的力臂，在图中补全F2的力臂以及动力F1。图 3 图 2 图 1 10、（1）在图 10 中画出使用滑轮组提起物体时最省力的绕绳方法。（2）如图 11 所示，用裁纸刀裁纸。加在裁纸刀上的动力为F.支点在 O点，请在图11 中画出其对应的动力臂L。
