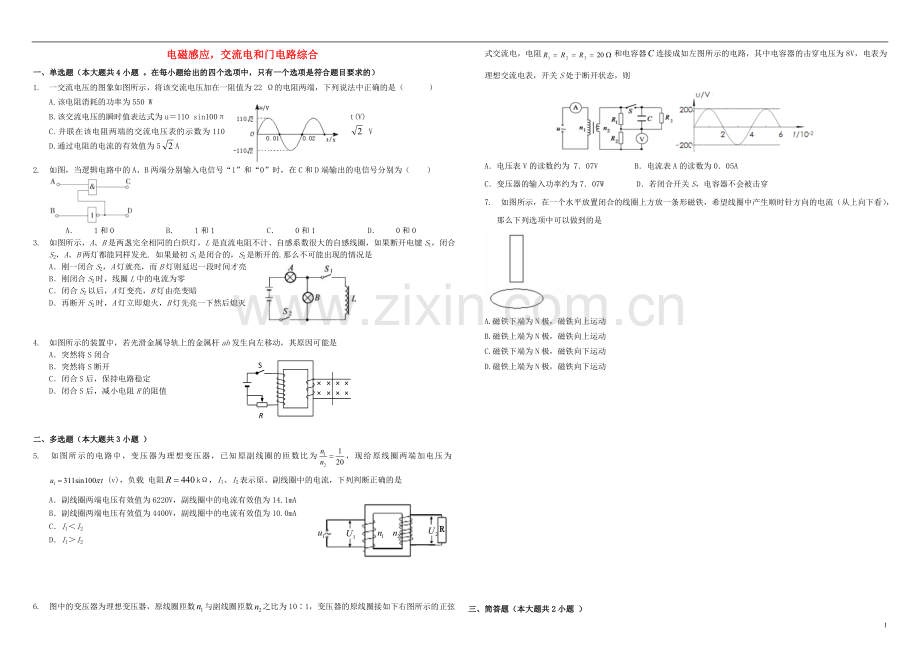

电磁感应，交流电和门电路综合
一 、单选题（本大题共4小题 。在每小题给出的四个选项中，只有一个选项是符合题目要求的）
1. 一交流电压的图象如图所示，将该交流电压加在一阻值为22 Ω的电阻两端，下列说法中正确的是（ ）
A.该电阻消耗的功率为550 W
B.该交流电压的瞬时值表达式为u＝110 sin100πt(V)
C.并联在该电阻两端的交流电压表的示数为110 V
D.通过电阻的电流的有效值为5A
2. 如图，当逻辑电路中的A、B两端分别输入电信号“1”和“0”时，在C和D端输出的电信号分别为（ ）
A．
1和0
B．
1和1
C．
0和1
D．
0和0
3. 如图所示，A、B是两盏完全相同的白炽灯，L是直流电阻不计、自感系数很大的自感线圈，如果断开电键S1，闭合S2，A、B两灯都能同样发光. 如果最初S1是闭合的，S2是断开的.那么不可能出现的情况是
A．刚一闭合S2，A灯就亮，而B灯则延迟一段时间才亮
B．刚闭合S2时，线圈L中的电流为零
C．闭合S2以后，A灯变亮，B灯由亮变暗
D．再断开S2时，A灯立即熄火，B灯先亮一下然后熄灭
4. 如图所示的装置中，若光滑金属导轨上的金属杆ab发生向左移动，其原因可能是
S
R
A．突然将S闭合
B．突然将S断开
C．闭合S后，保持电路稳定
D．闭合S后，减小电阻R的阻值
二 、多选题（本大题共3小题 ）
5. 如图所示的电路中，变压器为理想变压器，已知原副线圈的匝数比为，现给原线圈两端加电压为 (v)，负载 电阻kΩ，I1、I2表示原、副线圈中的电流，下列判断正确的是
A．副线圈两端电压有效值为6220V，副线圈中的电流有效值为14.1mA
B．副线圈两端电压有效值为4400V，副线圈中的电流有效值为10.0mA
C．I1＜I2
D．I1＞I2
6. 图中的变压器为理想变压器，原线圈匝数与副线圈匝数之比为10∶1，变压器的原线圈接如下右图所示的正弦式交流电，电阻和电容器连接成如左图所示的电路，其中电容器的击穿电压为8V，电表为理想交流电表，开关S处于断开状态，则
A．电压表V的读数约为 7．07V B．电流表A的读数为0．05A
C．变压器的输入功率约为7．07W D．若闭合开关S，电容器不会被击穿
7. 如图所示，在一个水平放置闭合的线圈上方放一条形磁铁，希望线圈中产生顺时针方向的电流（从上向下看），那么下列选项中可以做到的是
A.磁铁下端为N极，磁铁向上运动
B.磁铁上端为N极，磁铁向上运动
C.磁铁下端为N极，磁铁向下运动
D.磁铁上端为N极，磁铁向下运动
三 、简答题（本大题共2小题 ）
8. 如图所示，一理想变压器的原线圈接在电压为220V的正弦交流电源上，两副线圈匝数分别为n2=16匝.n3=144匝，通过理想二极管.单刀双掷开关与一只“36V 18W”的灯泡相连(灯泡电阻不变)，当开关接1时，灯泡正常发光，求：
(1)原线圈的匝数n1；
(2)当开关接2时，灯泡两端电压的有效值。
9. 如图所示，四个电阻阻值均为R，开关S闭合时，有一质量为m、带电量为q的小球静止于水平放置的平行板电容器的中点．现断开开关S，这个带电小球便向平行板电容器的一个极板运动，并和此板碰撞，碰撞过程中小球没有机械能损失，只是碰后小球所带电量发生变化，碰后小球带有和该板同种性质的电荷，并恰能运动到另一极板．设两极板间距离为d，不计电源内阻，求：
(1)电源电动势E为多大？
(2)小球与极板碰撞后所带的电量q′为多少？
2016万卷周测卷（十六）答案解析
一 、单选题
1.【答案】A
2.【解析】B
分析：
与门的特点是当所有条件都满足，事件才能发生，非门的特点是输入状态和输出状态完全相反．
解答：
当A端输入电信号“1”，B端输入电信号“0”时，则非门输出为1，即D端输出为1．
1和1又输入与门，所以输出端C为1．
故选：B
点评：
解决本题的关键知道与门和非门的特点，并能灵活运用．
3.【答案】A
4.【答案】B
二 、多选题
5.【答案】BD
6.【答案】AD
7.【答案】AD
三 、简答题
8.【解析】(1) 当开关接1时，灯泡正常发光，所以灯泡两端的电压是36v，根据：得880匝。
(2)开关接2时,有，解得=40V，设交变电流的周期为T，则，V。
9. [解析]
(1)当S闭合时，设电容器电压为U，则有：U＝·R＝E
对带电小球受力分析得：＝mg
联立解得：E＝
(2)断开S，设电容器电压为U′，则有：U′＝·R＝，U′<U，则电容器间场强减小，带电小球将向下运动．
对带电小球运动的全过程，根据动能定理得：
q′U′－mg－q＝0
联立解得：q′＝q
4
