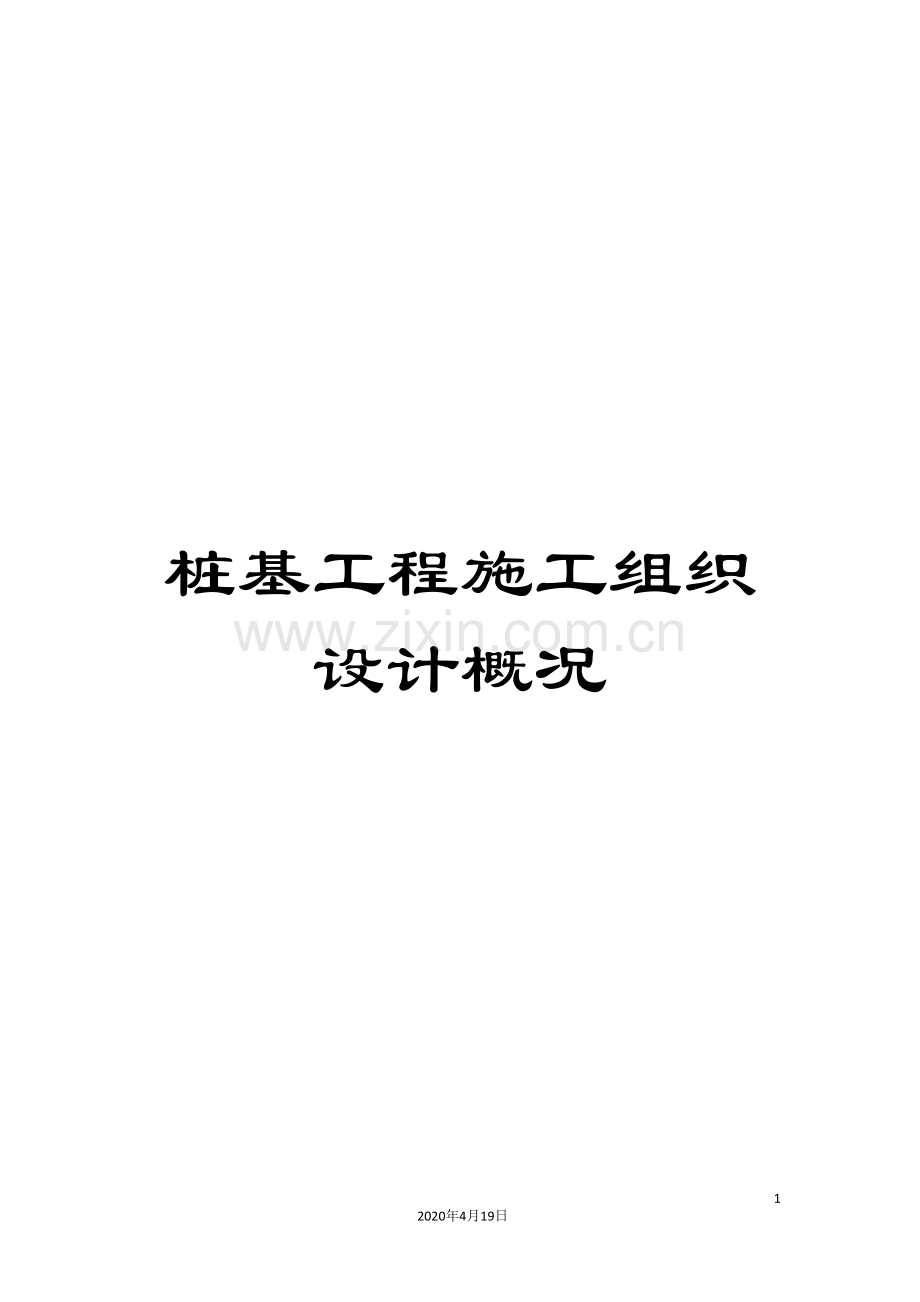

桩基工程施工组织设计概况.doc

桩基工程施工组织设计概况172020年4月19日文档仅供参考第一章 工程概况石家庄电视台电视节目编辑及制作用房工程位于石家庄市区世纪公园内,体育南大街和槐南路交叉口东南角。拟建建筑在现有电视塔塔座外侧,作为石家庄电视塔主体建筑的扩建。本工程基础采用钻孔灌注桩,桩径600,主筋采用HRB335级14钢筋,螺旋筋采用HPB235级8钢筋,混凝土标号为C25。第二章 施工组织设计依据2.1中广电广播电影电视设计研究院设计的相关图纸;2.2地质矿产部河北水文工程地质勘察院提供的;2.3(GB50202- );第三章 施工准备第1节 施工组织为保证按期、优质高速完成任务,公司派出精干的人员组成项目部。下设质量、安全、工程技术、材料设备等职能部门,项目部对全场的施工生产、质量、安全、文明施工、成本节约目标的实现进行协调、监管并承担全部责任(项目部成员见附表)。第2节 临建搭设采用彩钢保温板房。第3节 供水系统以现场既有水源为准,经过管道引到各用水地点。第4节 供电系统以现场既有电源为准,主要为钻机用电,高峰用电量为200KW。经过地下电缆引至钻机、砼输送泵及各用电地点。第5节 技术准备1、认真作好施工方案的准备工作。和设计单位结合,了解设计意图,使施工方案的设计在质量、工期、工艺技术等方面能适应当地建材、施工设备等的水平,为施工扫除障碍;2、熟悉和审查施工图纸。在建设单位的主持下,与设计及监理单位共同作好图纸会审工作,形成图纸会审纪要。组织作好图纸自审及技术交底工作。了解该工程上部的建筑和结构特点,熟悉桩基工程的主要施工工艺流程。3、原始资料的调查分析。调查分析建设场地的地形、工程地质和水文地质条件、地下障碍物状况及其它周围环境的情况。收集好工程地质报告等技术资料和主要材料的价格等经济技术资料。4、编制施工图预算和施工预算。计算出主要材料、 机械设备和人工的用量,并做好施工预算。第6节 材料准备根据施工预算的材料分析和施工进度计划的要求,主要建筑材料为钢筋8和14,因为施工场地狭小,全部在现场外制作绑扎成钢筋笼,然后运至工地现场;砼为C25商品砼。及时提取材料合格证,向监理报送。第7节 劳动力组织准备根据该工程的特点组建项目经理部,选派公司组织能力强、施工经验丰富的管理人员负责项目部主要领导工作。建立精干的工作班组,选用熟练的技术工人,集积施工力量,组织劳动力进场,作好工人的入场教育工作,落实好施工计划和技术负责制,作好工人的技术交底和安全交底工作。建立健全各项规章制度,加强遵纪守法教育。第8节 机械设备准备按照施工工艺的要求,编制好施工机具需要量计划。大型设备提前进场,以便进行维修和调试。第四章 施工方案第1节 施工顺序从33.75轴开始沿顺时针方向施工。第2节 主要施工方法成孔工艺流程:钻孔桩就位钻孔检查成孔质量孔底清理盖好孔口盖板移钻孔机至下一桩位浇灌混凝土工艺流程: 移走盖板复测孔深、垂直度 放钢筋笼子 放混凝土留筒 浇灌混凝土(随浇随振)1、测量放线 (1)用于本工程的所有测量仪器、工具、设备,均经鉴定合格的且在有效期范围内的仪器、工具,其精度达到规范要求;(2)测量依据是甲方提供的坐标点和水准点,且经校核无误,经监理和技术负责人签字确认;(3)编制科学合理的测量方案,经建设单位及监理单位批准后执行。2、钻机成孔(1)桩点布置完毕,验收合格并经监理认可签字后方可开始钻孔;(2)钻头要对准桩点,校正机身要保持水平,保证钻杆垂直地面;(3)启动钻机后钻头回转钻进,钻至设计桩底标高后低速慢钻,以免扰动桩底;(4)钻到桩底标高,开始提升钻机,提升时,要及时清理孔周围的土,以免桩底掉进过多的虚土。3、钢筋笼制作(1)钢材进场必须有厂家的出厂质量证明书,进场后检验其钢筋直径和外观质量,并按规定抽取示样进行机械性能试验,合格后方准使用;(2)根据桩身长度确定主筋长度,钢筋定尺不足长的采用闪光对焊。加强筋及封闭箍采用双面搭接焊, 焊接长度不小于5d,焊缝厚度不小于0.35d。钢筋笼在同一平面上的焊头数量不大于50%,纵向上焊点的间距不小于45d;(3)钢筋笼的制作采用滚动成型法,待钢筋笼成初型后,按设计要求绑扎螺旋箍筋成型;(4)把绑扎好的钢筋笼放在平整的场地上备用,钢筋笼堆积不超过两层,以防钢筋笼受压变形。4、钢筋笼吊放(1)钢筋笼加工好后需经建设单位和监理单位隐蔽验收,验收合格后方可吊放入孔内;(2)钢筋笼用吊车吊放,吊放前应检查确认钢筋笼符合规范要求,没有压弯变形等现象,并清除掉钢筋笼上的泥土等杂物;(3)吊放时要对准孔位,直吊扶稳,避免碰撞孔壁 ,待钢筋笼进入孔内1/3长度时,用2-3根钢管将钢筋笼托住变换吊点位置到钢筋笼中心后再吊放,以保证钢筋笼垂直进入孔内;(4)钢筋笼下好后,用水准仪测定钢筋笼标高,然后固定好,确保就位于中心且保护层厚度、标高符合设计要求。5、砼灌注(1)浇注砼前应放置护筒,避免对孔造成损坏;(2)砼浇注应随浇随振,每1.5米振捣一次,其中桩底1米范围内应适当加长振捣时间;(3)振捣采用机械振捣,操作时要做到快插慢拨,振捣棒应插入下层50,以消除两层之间的接缝,每点振捣时间为20-30秒,使砼表面呈水平不再下沉,不再出现气泡,表面泛出灰浆为宜;(4)砼浇注要连续施工,不得留施工接缝;(5)按规范要求留取试块。第五章 主要施工机械和劳动力安排计划为保证工程的顺利进行,我方按施工进度计划,合理安排施工机械和劳动力进场。主要施工机械设备表和劳动力计划表见附表。第六章 质量保证措施第1节 质量保证体系项目经理项目副经理项目工程师质检员试验员资料员各专业班组施工员放线员材料员第2节 质量管理措施1、质量保证程序2、材料质量保证(1)材料采用商品砼,并出具材料出厂合格证、配比单及质量合格证明资料;(2)在施工过程中,随时对商品砼的质量(和易性,坍落度)进行检测,对和易性差的商品砼,及时退回,严禁用于施工;(3)随机抽样检验和试验,现场留取试块,当对其质量有怀疑时,加倍抽样试验;(4)严把材料进场关,作到每批次材料都有材料合格证等保证资料。3、技术质量保证(1)认真做好职工质量意识教育,使精品意识深入到每个岗位、每个员工;(2)认真进行图纸会审、定位放线、预检复核、材质检验、成品保护等关键工作,确保工程质量;(3)合理选择施工机械,搞好维护检修工作,确保机械设备的良好状态,从而确保质量;(4)严格按照规范和施工组织设计制定的施工方法和工艺流程施工,不得违规操作;(5)严格质量三检制,各班组在自检、互检的基础上严格进行交接检,上道工序不合格决不允许下道工序施工,另外还要执行严格的报验制度。第3节 施工过程中质量控制1、过程控制(1)认真抓好职工质量意识教育,使精品意识深入到每个岗位、每个员工;(2)认真进行图纸会审、定位放线、预检复核、施工操作、材质检验、成品保护等关键工作,确保工程质量。严格执行设计采用的规范,经审批的施工方案。严格按施工图、设备技术文件及说明书进行施工,若需修改原设计,应经设计单位、监理同意后,方可施工;(3)合理选择先进施工机械,搞好维护保养工作,确保机械设备处于良好状态;(4)各工序施工完毕后,施工班组要进行自检,合格后才能进行下道工序,并将自检数据填写在自检记录上。班组每个操作人员,要严格按施工图和标准规范施工。对自己的施工负责。发现不合格时,及时返工,不留质量隐患。在自检的基础上,质检员根据施工进度,做好工序跟踪检查,并及时做好记录;(5)对所有进入施工现场的施工材料、设备要认证核对,是否有质量证明书、材质合格证等。如无上述证明,需对其进行验证和检验,凡发现不符合要求的应立即通知项目经理停止使用;并报请监理。2、追溯过程的控制执行可追溯性控制程序。隐蔽性工程在隐蔽前应由专业技术负责人会同质检人员、甲方代表、监理公司对所施工的工程进行中间验收并填写隐蔽工程记录,写明工程质量状况。3、质量验收要求(1)桩位允许偏差:沿轴线方向小于或等于150,沿垂直轴线方向小于或等于70;(2)垂直允许偏差:小于或等于1%;(3)桩径及桩长:不小于设计值;(4)保护桩长:500mm;(5)砼浇注:单桩要求在2小时之内完成。泵送砼必须连续灌注,当停灌时间超过45min或砼发生离析时,用高压水或其它方法清洗输送管。砼振捣要按规定进行,防止发生离析。第七章 施工进度计划及工期保证措施本工程自开工之日起,总工期为28天。如遇特殊情况,工期相应顺延。第1节 工期管理措施1、组成以公司生产经理项目经理项目工长为主体的三级施工计划保证体系。公司劳资科、材料处、设备处做好劳动力、机具设备和材料的供应。工长安排好现场各班组的任务分配、协调、督促,以保证工期目标的实现;2、推行”项目管理”,配齐管理人员,投入足够的施工人员,从组织上保证工程进度的如期实现,采取现场跟班制度,加强宣传教育,开展劳动竞赛,充分调动职工的积极性,提高劳动效率;3、项目在总控制计划的控制下,制定出周计划,并根据施工实际情况及时调整,保证总进度计划的实现;4、合理安排人力、物力,确保各流水段施工达到均衡;5、实行班组承包制,提高劳动积极性,对施工进度实行日目标管理,以加快施工速度;6、制定奖罚制度,对按计划提前完工的进行奖励,对延误工期的进行处罚。第2节 工期技术措施1、现场准备:根据施工平面布置图,三天内机具设备进场就位,接通水、电;2、在 10月05日组织施工管理人员了解施工中的重点、难点,制定相应措施,认真阅读图纸,及时进行图纸会审,认真领会工艺流程和要求,并进行施工组织设计交底;3、技术员对主要分项工程进行书面交底;4、分段进行流水作业,合理地安排施工工序,实现快节拍,均衡流水施工;5、严把质量关,采取有效的成品保护措施,避免损坏、污染等造成的返工、修补。第八章 安全生产保证措施第1节 安全目标杜绝重大事故,轻伤事故频率控制在以内。第2节 建立安全生产管理保证体系项目经理项目副经理项目工程师试验员资料员各专业班组施工员放线员材料员安全员第3节 具体安全措施(1)施工现场各种机械、电气设施临时建筑,必须按平面图布局设置、存放和摆设;(2)汽车、吊车等机械设备的司机、电工、电气焊等特殊工种不得由非岗位人员代替操作;(3)工程开工前,技术人员作出书面安全交底,班组长在每天上班前要有针对性地进行班前安全教育;(4)电焊机等用电设备均应设防雨蓬,露天电闸箱应以油毡或铁皮苫盖防水,用电设备线路必须经常检查绝缘是否良好,雨雪过后,及时检查电器是否符合安全要求,合格时才能投入使用。第4节 现场施工用电(1)施工现场临电设置,要执行三相五线制,要执行一机一闸一保护,手持电动工具必须执行三级保护,制定安全用电技术措施及电气防火措施,全面执行JGJ46-88;(2)汽车吊的任何部位和被吊物边缘与以下的架空线路距离不得小于米以上;(3)现场电线电缆过路处,用槽钢扣住,进行保护,两侧垫土,以防电线破裂,发生触电事故。严禁乱拉乱扯、不规范接线;(4)各级配电电源必须设置漏电保护器,单机用漏电保护器动作电流不大于30mA;(5)所有配电箱在使用过程中操作顺序,送电操作:总配电箱主配电箱分配电箱用电设备。停电操作:用电设备分配电箱主配电箱总配电箱;(6)夜间施工应有足够的照明设备,行灯照明必须有防护罩,行灯电压为伏。第5节 施工机具使用(1)起重机械必须有安全可靠有效的安全装置;(2)电焊机一次线应用接线柱,并加罩防护,二次线应用接线板,线鼻子接牢;(3)氧气瓶、乙炔瓶应有防震圈保护帽,存放地点应设明显标志,并备有可靠的防护器材、防爆措施;(4)可燃与助燃气瓶安全距离应大于5米,距明火距离作业点大于10米以上。第九章 文明施工保证措施第1节 现场场容、场貌1、施工现场严格按施工平面布置图布置,不乱堆乱放;2、保证现场道路畅通、平坦、整洁,无散落物,无积水;3、建筑垃圾集中堆放及时处理;4、临水、临电布置明显,整齐,配电闸、箱等部位设明显的警示标志。围护、遮挡物整齐、有序;5、班组必须做好”三清六好”,物料随作随清,物尽其用。第2节 生活卫生1、生活卫生纳入工地总体规划,落实卫生值班及检查制度,明确奖罚标准。严格按搞好环境卫生; 2、施工现场设饮水处,保证职工随时喝上干净卫生的开水。第3节 环境保护措施1、严格按照关于噪声污染的管理规定,办理施工申报,做好现场环境保护工作;2、现场建立垃圾点,严禁随意凌空抛撒,及时清运垃圾。适量洒水,减少扬尘。第十章 地下管线加固措施施工过程中如发现有地下管线或管网时,应立即将其保护起来并及时通知建设单位和有关社会部门,征求有关管理部门的书面同意,针对其具体的情况,采用合理的加固措施,施工中采取相应措施避免重型机械及其它动荷扰动,以防止损坏管线。项目部成员一览表劳动力计划表主要施工机械设备表
