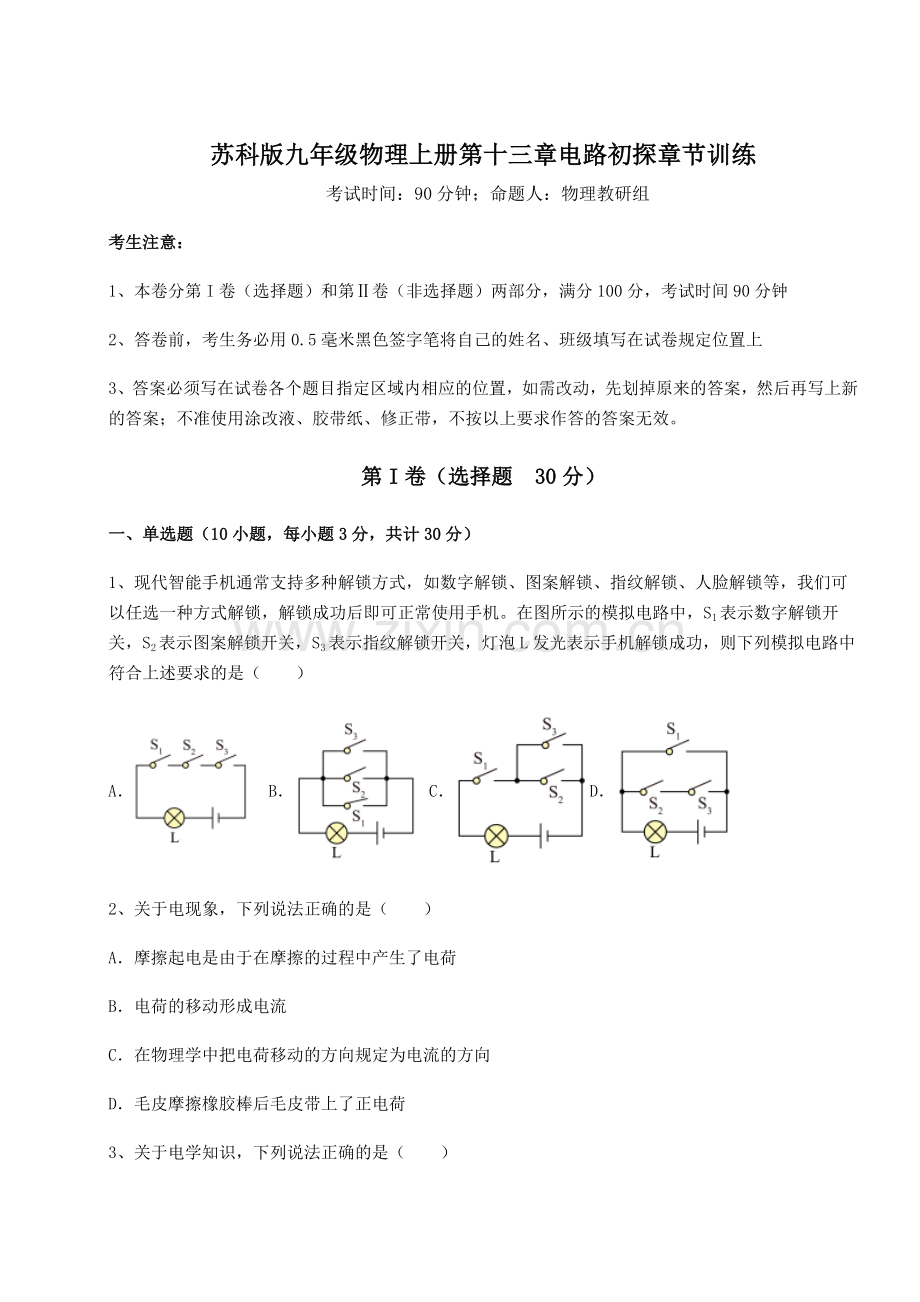

苏科版九年级物理上册第十三章电路初探章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是（　　）
A． B． C． D．
2、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷
3、关于电学知识，下列说法正确的是（　　）
A．电路中的电流是从电源正极流向电源负极
B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接
C．电流是电荷的移动形成的
D．毛皮摩擦过的橡胶棒带负电
4、定值电阻R1标有“1A 10Ω”，R2标有“0.5A 20Ω”，定值电阻R3标有“4V 12Ω”，R4标有“8V 4Ω”。在保证各元件安全的条件下，R1和R2串联，R3和R4并联，则串联电路中允许通过的最大电流和并联电路两端允许加的最大电压分别为（　　）
A．1A、10V B．0.5A、4V C．1A、15V D．0.5A、25V
5、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。通过观察电压表的接线和指针偏转可知（　　）

A．锌片是盐水电池的正极 B．铜片是盐水电池的正极
C．电压表的示数为3V D．电压表的示数为0.6A
6、如图所示，闭合开关后电路中的灯泡都能发光的是（　　）
A． B．
C． D．
7、下列说法中正确的是（ ）
A．只有正电荷的定向移动才能形成电流
B．只要电路中有电源，电路中就一定有电流
C．导线是电路中提供电能的装置
D．物理学规定正电荷定向移动的方向为电流方向
8、用塑料梳子梳头发时会因为摩擦而起电。经检验，塑料梳子所带的电荷为负电荷，则（　　）
A．塑料梳子得到一些电子
B．塑料梳子创造了负电荷
C．头发原子核对核外电子的束缚能力更强
D．头发和梳子间没有电子转移
9、如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。闭合开关，两只灯泡发光。若要判断两只灯泡的连接方式，下列操作中能达到目的的是（　　）

A．先任意取下一只灯后闭合开关 B．先将L1和L2的位置互换后闭合开关
C．在电池和开关之间接一只电流表 D．用电压表分别测L1和L2的电压
10、如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是（　　）

A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，灯L1和L2是______联的，闭合开关，电流表A1的示数是1.2A，电流表A2的示数如图，电流是______A，则通过灯L1的电流是______A，通过灯L2的电流是______A。

2、汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时亮，同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两转向灯在电路中的连接方式为______（填“串联”或“并联”）连接，转向横杆相当于电路中的______。细心的同学发现：节日小彩灯中若有一个熄灭后，其它灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是______。实验用电灯泡正常工作时的电流约为0.2A＝______mA。
3、在图所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数。若电路故障只发生在电阻R1、R2上。
① 电路中的故障可能是： ______________；
② 在原故障电路中，将电压表改接在R2两端，请判断能否进一步确定故障所在，并说明理由_________。

4、蓄电池是按可再充电设计的电池，通过可逆的化学反应实现再充电。通常是指铅酸蓄电池，它属于二次电池。它的工作原理：充电时利用外部的______能使内部活性物质再生，储存为______能，比如生活中常用的电动自行车电池等。
5、如图甲所示是同学们在探究串联电路电压规律实验的电路图。

UAB
UBC
UAC
1.2
1.6
2.7

（1）小渝一组根据图甲连接好电路，未闭合开关，电压表指针如图乙所示，小渝接下来的操作是_______。解决了上述问题后，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该 _______；
（2）解决了上述问题后，小渝一组完成数据测量并记录在表格中；
①请你指出表格设计和数据记录的两点不足之处：________，_________；
②在交流环节，班内其他组的同学根据自己组收集的数据得出了“串联电路两端的电压等于各部分电路两端电压的总和”的结论，而小渝一组的几位同学，对本组表中记录数据发生了争论：甲同学认为表格所记录数据UAC≠UAB+UBC，本组实验失败；乙同学认为在实验允许的误差范围内，本组所得数据能作为UAC=UAB+UBC的证据；丙同学认为应该是测量UAC时读数读错了，直接将其改为2.8即可。你认为 _____同学的说法更合理（选填“甲”、“乙”或“丙”）。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？

2、如图甲所示的电路中，电源电压为3V并保持不变，当开关S闭合时，灯泡、正常发光。电流表、的示数分别如图乙、丙所示，问：
（1）灯泡、两端的电压分别是多少；
（2）通过灯泡、的电流分别是多少；
（3）若灯泡的灯丝烧断，电流表、的示数分别是多少？

3、如图所示的电路，电源电压恒定不变。
（1）当a、b都是电压表时，闭合开关S1和S2，a、b示数分别是6V、3.5V，那么灯L1、L2两端的电压各是多少？
（2）当a、b都是电流表时，断开开关S2、闭合开关S1，a、b示数分别是0.28A、0.5A，那么通过灯L1、L2的电流各是多少？此时灯L1两端的电压是多少？

4、如图所示，若电源电压为4.5V，求：
（1）当只闭合S2和S4时，电压表的示数为2.2V，L1和L2两端的电压各为多少？
（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.22A和0.4A，通过灯L1和L2的电流各为多少？
（3）为避免发生电源短路，哪几个开关不能同时闭合？

5、如图所示的电路中，当断开，接a时，电流表的示数是。
（1）求此时通过灯、的电流分别是多少？
（2）当断开、接b时，电流表的示数为，求通过灯、的电流分别是多少？
（3）当闭合、接a时，电流表的示数为，此时流过中的电流为600mA，求出此时通过灯中的电流是多少？

-参考答案-
一、单选题
1、B
【解析】
【详解】
数字解锁开关S1或图案解锁开关S2或指纹解锁开关S3均可以解锁，说明三个开关可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，故B符合题意，ACD不符合题意。
故选B。
2、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
3、D
【解析】
【详解】
A．在电源的外部，电路中电流方向是从电源的正极流出，经过用电器流向电源的负极，在电源的内部，电流总是从电源负极流向电源正极，故A错误；
B．串联电路中的开关控制整个电路；并联电路中，干路的开关控制整个电路，因此一个开关同时控制两个灯泡，则两灯泡可能串联，也可能并联，故B错误；
C．电流是电荷的定向移动形成的，故C错误；
D．毛皮摩擦过的橡胶棒带负电，是因为橡胶棒原子核的束缚本领强而得到了电子，故D正确。
故选D。
4、B
【解析】
【详解】
串联电路的电流处处相等，已知定值电阻R1标有“1A 10Ω”，即允许通过R1的最大电流为

R2标有“0.5A 20Ω”，即允许通过R2的最大电流为

则R1和R2串联时，电路中允许通过的最大电流为

并联电路中各个支路两端的电压相等，已知定值电阻R3标有“4V 12Ω”，即R3两端的电压最大为

已知R4标有“8V 4Ω”，即R4两端的电压最大为

则R3和R4并联时，电路两端允许加的最大电压为

故ACD不符合题意，B符合题意。
故选B。
5、B
【解析】
【详解】
AB．根据图示可知，电压表的指针正向偏转，因为锌片与电压表的负接线柱相连，所以锌片为盐水电池的负极，则铜片是盐水电池的正极，故A错误，B正确；
CD．电压表的量程为0~3V，分度值为0.1V，示数为0.6V，故CD错误。
故选B。
6、C
【解析】
【详解】
A．开关闭合后，电源被短路，灯泡不发光，故A不符合题意；
B．开关不闭合，灯泡也发光，故B不符合题意；
C．开关闭合后，两灯泡并联，灯泡都能发光，开关不闭合，两灯泡不发光，故C符合题意；
D．开关闭合后，右侧灯泡没有接入电路，右侧灯泡不发光，故D不符合题意。
故选C。
7、D
【解析】
【详解】
A．正电荷的定向移动可以形成电流，负电荷定向移动也可以形成电流，故A错误；
B．电路中有电源，并且电路是通路，电路中才有电流，故B错误；
C．电路中电源是提供电能的，导线是输送电能的，故C错误；
D．物理学规定正电荷定向移动的方向为电流方向，故D正确。
故选D。
8、A
【解析】
【详解】
用塑料梳子梳头发时会因为摩擦而起电，由题知，塑料梳子所带的电荷为负电荷，说明梳子在此过程中得到了电子，则头发在此过程中失去了电子，即部分电子从头发转移到梳子上，说明头发原子核对核外电子的束缚能力较弱。故A符合题意，BCD不符题意。
故选A。
9、A
【解析】
【详解】
A．串联电路相互影响，并联电路相互不影响。取下一只灯泡，观察另一灯，如果仍然能发光，不受影响，表明是并联；如果熄灭则为串联，故A符合题意；
B．无论是串联还是并联，互换灯泡位置，不影响发光情况，故B不符合题意；
C．如果在电池和开关之间接入电流表，无论是串联还是并联，闭合开关两灯都能发光，电流表都有示数，只能知道电路中的电流有多大，无法判断电路连接情况，故C不符合题意；
D．如果两灯规格相同，无论是串联还是并联，两端电压都是相同的，故D不符合题意。
故选A。
10、D
【解析】
【详解】
A．根据题意可以知道，灭蚊网和灯泡工作时互不影响，应该属于并联，而图中灭蚊网和灯泡串联，且开关S2闭合时会形成电源短路，故A不符合题意；
B．灭蚊网和灯泡工作时互不影响，应该属于并联，B图属于串联，故B不符合题意；
C．C图中S1闭合，S2断开时，灭蚊网断路，只有灯泡串联接入电路，灯泡亮，灭蚊网不工作，不符合题意，故C不符合题意；
D．D图中S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用，灯泡断路；当开关S1和S2都闭合时，灭蚊网与灯并联接入电路，都通电同时工作，故D符合题意。
故选D。
二、填空题
1、 并 0.52 0.68 0.52
【解析】
【详解】
[1]由电路图知道，开关闭合后，电流从电源正极流出，通过电流表A1分为两路，一路经灯泡L1，另一路经电流表A2、灯泡L2，然后又汇合共同流入负极，所以，两灯并联连接。
[2][4]电流表A1测量干路的电流；已知电流表A1的示数是1.2A，则干路电流
I＝1.2A
电流表A2测量通过灯L2的电流；由电路图知道，电流表A2测所选量程为0～0.6A，分度值为0.02A，由指针位置知道，通过灯L2的电流是
I2＝0.52A
[3]则通过灯L1的电流是
I1＝I﹣I2＝1.2A﹣0.52A＝0.68A
2、 并联 开关 串联 200
【解析】
【详解】
[1]汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，互不影响，说明它们是并联的。
[2]由于转向横杆控制电路的通断，即相当于电路中的开关。
[3]由于串联电路中用电器之间相互影响，所以取走任一个彩灯，整串彩灯同时熄灭，则说明彩灯间的连接是串联的。
[4]由于1A=1000mA，故
0.2A＝0.2×1000mA＝200mA
3、 R1断路、R1短路、R1断路且R2短路 不能，当R1断路或R1断路且R2短路时，电压表和电流表示数情况相同
【解析】
【详解】
[1]串联电路中，各个用电器相互影响，由图得，两电阻串联，电流表测量电路电流，电压表测量R1两端电压。当R1短路时，电路为通路，电路中有电流，电流表有示数，电压表无示数；当R1断路时，电路断路，电流表无示数，电压表测量电源电压，电压表有示数；当R2断路时，电路中无电流，电压表不能与电源连接，电流表无示数，电压表无示数；当R2短路时，电路中有电流，电压表测量电源电压，电流表有示数，电压表有示数；当R1断路且R2短路时，电路中无电流，电压表测量电源电压，电压表有示数，电流表无示数。当R1断路且R2断路时，电路中无电流，电压表无法与电源连接，电流表和电压表示灵敏都为零；当R1短路且R2断路时，电路中无电流，电压表无法与电源连接，电流表和电压表示数都为零，故闭合电键后，两电表只有一个有示数，故障可能是R1断路、R1短路、R1断路且R2短路。
[2]现将电压表改接在R2两端，当R1断路或R1断路且R2短路时，电路中都没有电流，电压表都测量电源电压，因此电压表和电流表示数情况相同，所以将电压表改接在R2两端，不能通过实验现象来进一步判断故障是哪一种原因。
4、 电 化学
【解析】
【详解】
[1][2]蓄电池供电时，内部储存的化学能转化为电能，通过可逆的化学反应，在充电时，利用外部的电能使内部活性物质再生，电能转化为化学能储存起来。
5、 对电压表进行调零 断开开关，换用较小量程重新做实验 电压值未标明单位 实验次数太少 乙
【解析】
【详解】
（1）[1]当开关未闭合时，根据图乙电压表所示情况可知，电压表的指针不指在零刻线处，所以接下来的操作应是，把电压表的指针调到零刻度线处，即调零。
[2]电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用较小量程重新做实验。
（2）[3][4]表格设计和数据记录的两点不足之处：电压值未标明单位；实验次数太少。
[5]在实验允许的误差范围内，本组所得数据能作为

的证据，甲同学只从一次实验数据，就说实验失败，不具有普遍性，故甲同学的说法错误，乙同学的说法正确；不能直接更改实验数据，故丙同学的说法错误，故乙同学的说法更合理。
三、计算题
1、（1）2V，4V；（2）0.2A，0.3A
【解析】
【详解】
解:当S2、S3闭合，S1断开时，灯泡L1短路，电路中只有L2，如下图1所示，电压表示数为6V，即电源电压为6V。
（1）当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2的电压，此时电压表示数为4V，则
U2=4V
根据串联电路电压的规律，则L1两端的电压为
U1=U﹣U2=6V﹣4V=2V
（2）当S1、S3闭合，S2断开时，两灯泡并联，电流表A测总电流，电流表A1测通过L1的电流；则I1=0.2A，根据并联电路电流的规律可得，通过L2的电流
I2=I﹣I1=0.5A﹣0.2A=0.3A
答：（1）当S1、S3断开，S2闭合时，则L1、L2两端的电压为2V、4V；
（2）当S1、S3闭合，S2断开时，则通过L1、L2的电流为0.2A、0.3A。
2、（1）3V，3V；（2）1.02A，0.48A；（3）0.48A，0.48A
【解析】
【详解】
解：（1）两灯泡并联，根据并联电路电压规律，各支路两端的电压等于电源电压，故都为3V。
（2）电流表A1测量干路电流，电流表A2测量L2，如图乙，电流表A1选择0~3A，故读数为1.5A，如图丙，电流表A2的量程为0~0.6A，故读数为0.48A，故通过灯泡的电流为

电流表A2测量L2，的电流为0.48A。
（3）若灯泡的灯丝烧断，只有灯泡L2接入，L2两端的电压不变，电阻不变，故电流不变，仍然为0.48A，串联电路中电流处处相等，故A1的示数为0.48A。
答：（1）灯泡、两端的电压分别是3V、3V。
（2）通过灯泡、的电流分别是1.02A、0.48A；
（3）若灯泡的灯丝烧断，电流表、的示数分别是0.48A、0.48A。
3、（1）2.5V，3.5V；（2）0.28A，0.22A，6V
【解析】
【详解】
解：（1）当a、b都是电压表时，闭合开关S1和S2，灯泡L1与L2串联，电压表a测量电源电压，电压表b测量灯泡L2两端的电压；由a、b两表的示数可知，电源电压U=6V，U2=3.5V，因串联电路的总电压等于各用电器两端的电压之和，所以灯L1两端的电压为
U1=U-U2=6V-3.5V=2.5V
（2）当a、b都是电流表时，断开开关S2，闭合开关S1，灯泡L1与L2并联，电流表a测量通过L2的电流，电流表b测量干路中的电流；由a、b两表的示数可知，I=0.5A，I2=0.28A，因并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流为
I1=I-I2=0.5A-0.28A=0.22A
根据并联电路的电压关系可知，灯L1两端的电压等于电源电压，即
UL1=U=6V
答：（1）灯泡L2两端的电压为3.5V，灯L1两端的电压是2.5V；
（2）通过灯L1的电流是0.22A；灯L1两端的电压为6V。
4、（1）2.2V，2.3V；（2）0.22A，0.18A；（3）S1、S2、S3
【解析】
【详解】
解：（1）当只闭合S2和S4时，两灯泡串联，电压表测L1两端的电压，两电流表均测电路中的电流，由电压表的示数可知，L1两端的电压

因串联电路中总电压等于各分电压之和，所以，L2两端的电压

（2）当只闭合S1和S3时，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，电压表被断路，由电流表A1和A2的示数可知，通过灯L1的电流

干路电流

因并联电路中干路电流等于各支路电流之和，所以，通过灯L2的电流

（3）同时闭合开关S1、S2、S3时，电源的两端被导线相连，将形成电源短路，会烧坏电流表A2和电源，这是不允许的。
答：（1）L1和L2两端的电压依次为2.2V、2.3V；
（2）通过灯L1和L2的电流依次为0.22A、0.18A；
（3）为避免发生电源短路，开关S1、S2、S3不能同时闭合。
5、（1）0，；（2）0.2A，0.2A；（3）
【解析】
【详解】
解：（1）当断开，接a时，电流从正极出发经灯泡、电流表回负极，灯中无电流通过，故通过灯的电流为0；通过的电流为。
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合、接a时，灯、并联，电流表A测干路中的电流，，流过中的电流

根据并联电路的电流规律

可得通过灯的电流

答：（1）此时灯的电流为0，的电流为；
（2）通过灯、的电流分别是0.2A，0.2A；
（3）此时通过灯中的电流是。
