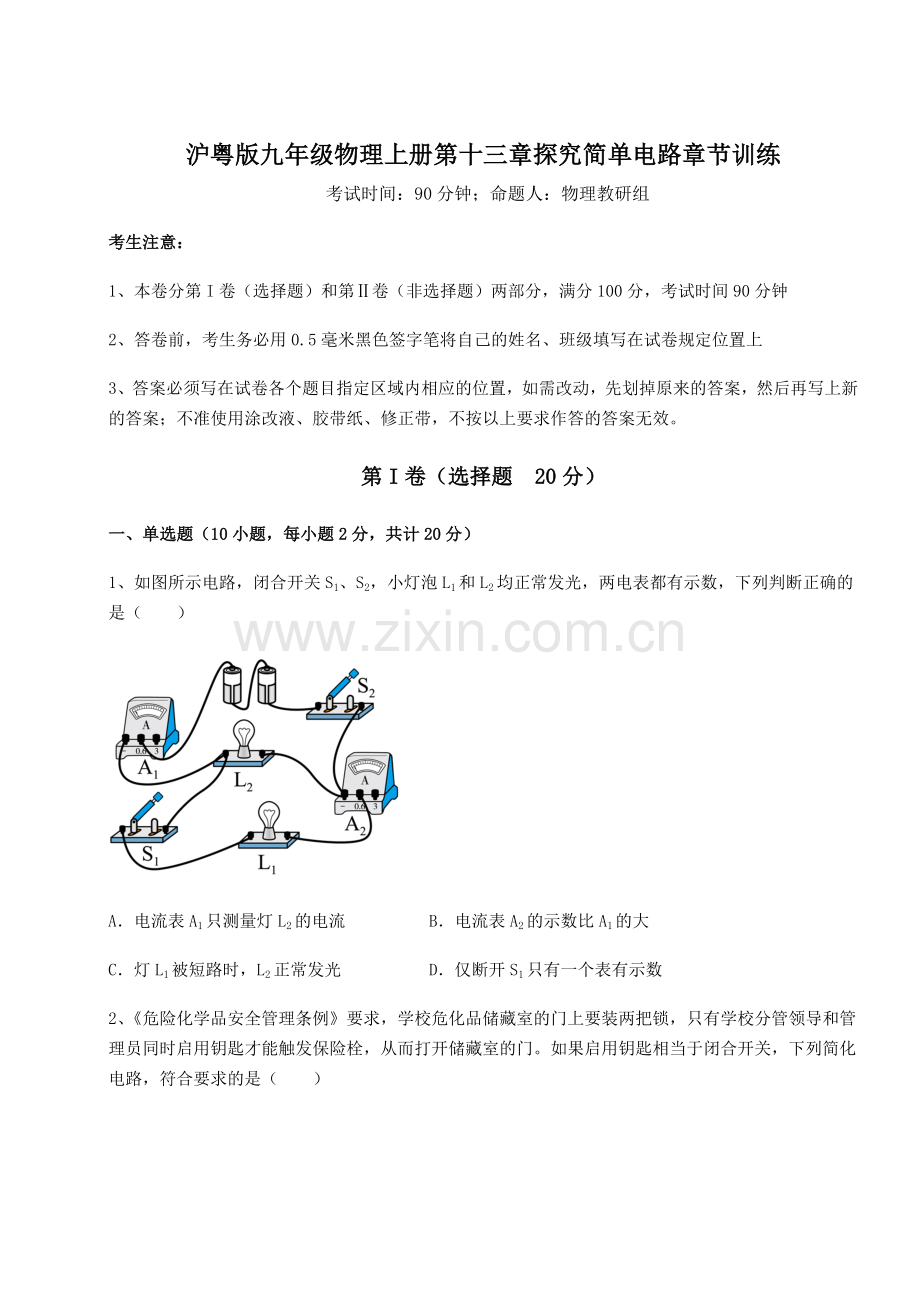

沪粤版九年级物理上册第十三章探究简单电路章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）
一、单选题（10小题，每小题2分，共计20分）
1、如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）

A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
2、《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。如果启用钥匙相当于闭合开关，下列简化电路，符合要求的是（　　）
A． B．
C． D．
3、用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）

A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
4、关于玻璃棒与绸子摩擦起电，下列说法正确的是（　　）
A．玻璃棒因失去电子而带正电
B．玻璃棒对电子的束缚能力弱，得到电子而带负电
C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥
D．这一过程产生了新的电荷
5、玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（　　）
A． B．
C． D．
6、学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（　　）
A． B．
C． D．
7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（　　）
A． B．
C． D．
8、某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（　　）
A． B．
C． D．
9、用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。由此我们可以判定（　　）
A．甲带负电，乙带正电
B．甲带负电，乙不带电或带正电
C．甲带正电，乙不带电或带负电
D．条件不足，无法判定甲带何种电荷
10、如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（　　）

A．LED相当于电源
B．LED主要是由超导体材料制成的
C．LED工作时主要将电能转化为内能
D．电源正负极对调连接，闭合开关LED不发光
第Ⅱ卷（非选择题 80分）
二、填空题（5小题，每小题4分，共计20分）
1、有一种节日用5.5V的小彩灯，把这种彩灯_______只_______联起来就可以接在家庭电路中使用。
2、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是______的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。

3、如图所示，要使三个灯泡并联，应闭合开关______，当只闭合S1时，______不发光。

4、简单电路是由电源、用电器、开关和导线组成的。我们给手机电池充电时，手机电池相当于 _______；我们不能用湿毛巾来擦拭正在工作的充电器是因为平常的水是 ________。
5、将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
三、计算题（5小题，每小题8分，共计40分）
1、物理学中把单位时间内通过导体任一横截面的电荷量叫做电流强度，简称电流，其定义式为，其中表示电流，单位为安培（A），表示在时间（单位为s）内通过导体横截面的电荷量，单位为库仑（C）。
（1）已知在内通过某段导线横截面积的电子数为个，单个电子的电荷量为，求导线中的电流；
（2）如图所示，是横截面积为、长为的一段粗细均匀的导体。两端加一定的电压后，设导体中自由电荷定向移动的速度大小为，导体单位体积内的自由电荷数为，每个自由电荷的电荷量为。请用题中所给的物理量符号表示出导体中的电流。要求写出具体过程。

2、请结合电路图，解答下列的问题：
（1）当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1的电流和通过L2的电流各是多少？
（2）当电路闭合开关S1、S3，断开S2时，电流表的示数为0.8A，通过L1的电流为0.3A，则通过L2的电流是多少？

3、如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则
（1）求灯泡L1和灯泡L2两端的电压；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S闭合后，灯泡L1和灯泡L2都发光，电流表A2示数为0.8A，电流表A1示数为0.5A，求此时通过灯泡L2的电流和灯泡L2两端的电压。

4、如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要和同时发光，不发光；有时需要和同时发光，不发光。求：
（1）只闭合，表示数为，则表示数为多少？
（2）闭合、、，表示数为，表示数，则表示数为多少？

5、如图所示，电源电压恒定不变。
（1）当S闭合时，电压表的示数为4V，电压表测量的是什么电压？电源电压为多少？
（2）当S断开时，电压表的示数为1.5V，L1和L2是串联还是并联？电压表测量的是什么电压？L2两端的电压是多少？

四、实验探究（2小题，每小题10分，共计20分）
1、在探究“并联电路电流的关系”的实验中，如图甲是实验的电路图。

(1)电流表应______（选填“串联”或“并联”）在被测电路中。
(2)小明同学在测量A处的电流时，闭合开关，发现电流表的指针偏转如图乙所示，原因是______；排除故障后，电流表的示数如图丙所示，则电流表的示数为______A。
(3)下表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：①______；②______。
A点的电流IA
B点的电流IB
C点的电流IC
0.18A
0.18A
0.36A

2、苹果是一种智慧之果，它具有传奇般的色彩。下面就让我们来一次有关苹果的探索之旅吧！
（一）测量物体的密度。

如图所示，用天平测得苹果的质量为___________g，它受到的重力为___________N；若苹果的体积为200cm3，则苹果的密度为___________kg/m3；若将该苹果轻放入装满盐水的溢水杯中，静止时，苹果漂浮，溢出盐水的体积为160cm3，则盐水密度为___________kg/m3。（g取10N/kg）
（二）科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。

在苹果中插入铜片和锌片，就能自制成为一个苹果电池。苹果电池的电压大小与电极插入苹果的深度之间有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。
（1）实验时，应保持其它条件不变，只改变___________；
（2）某小组同学测得的实验数据如下表；
电极插入的深度h/cm
1
2
3
4
5
苹果电池电压U/V
0.12
0.18
0.22
0.27
0.3

分析表格中的数据，你能得到的实验结论是：___________；
（3）一只苹果电池的电压比较低，可以将多只苹果电池___________联，从而获得较高的电压。

-参考答案-
一、单选题
1、D
【详解】
A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
2、A
【详解】
A．由A图知，开关S1和S2串联，只要有一个开关不闭合，电路是开路，若要打开储藏室的门需同时闭合开关S1和S2，即可触发保险栓，电动机工作，故A符合题意；
B．由B图知，开关S1和S2并联，只要有一个开关闭合即可触发保险栓，电动机工作，故B不符合题意；
CD．由C图和D图知，开关S1和S2并联，若两个开关闭合，则会出现电源短路，电动机不能工作，故CD不符合题意。
故选A。
3、B
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
4、A
【详解】
AB．玻璃棒与绸子摩擦，玻璃棒原子核对电子的束缚能力弱，会失去电子而带正电，绸子原子核对电子的束缚能力强，会得到电子带负电。故A正确，B错误；
C．玻璃棒和绸子带异种电荷，将它们靠近后会相互吸引，故C错误；
D．摩擦起电的实质是电子的转移，不是产生新电荷，故D错误。
故选A。
5、C
【详解】
电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
6、C
【详解】
A．根据选项中电路图可知，甲乙两盏灯、南北门开关和电池组在电路中串联，因此单独闭合一个开关，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故A不符合题意；
B．根据选项中电路图可知，甲乙两盏灯在电路中并联，南门开关在干路上控制整个电路，北门开关在支路上控制乙灯，当南门来人按下开关时，甲灯亮；只按下北门开关时，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故B不符合题意；
C．根据选项中电路图可知，甲乙两盏灯在电路中并联，两个开关均在支路上，分别控制甲乙两盏灯，当北门来人按下开关时甲灯亮，当南门来人按下开关乙灯亮，符合题中电路的设计要求，故C符合题意；
D．根据选项中电路图可知，甲乙两盏灯并联，南门开关和北门开关并联，当任意一个开关闭合时，电路都会处于通路状态，甲乙两盏等均亮起，不符合题中电路设计要求，故D不符合题意。
故选C。
7、A
【详解】
由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。
故选A。
8、D
【详解】
A．若开关闭合，只有热风，故A不符合题意；
B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；
C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；
D．若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。
故选D。
9、C
【详解】
与丝绸摩擦过的玻璃棒带的电荷是正电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点说明甲与玻璃棒带的是同种电荷，甲带正电；乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带负电荷、也可能不带电。
故选C。
10、D
【详解】
A．在电路中，LED相当于用电器，故A错误；
B．LED主要是由半导体材料制成的，故B错误；
C．LED工作时主要将电能转化为光能，故C错误；
D．由于二极管具有单向导电性，将电源正负极对调连接，闭合开关LED不发光，故D正确。
故选D。
二、填空题
1、     40     串
【详解】
[1][2]家庭电路电压为220V，而小彩灯额定电压为5.5V，根据串并联电路电压的规律，应该串联使用，应串联的灯泡个数为

2、     闭合     a
【详解】
[1]起爆器当有电流经过时工作，当开关S闭合时，起爆器被短路，没有电流经过起爆器，起爆器不工作，所以起爆前开关S闭合。
[2]拆弹时如果剪断b处导线，有电流经过起爆器，会引起爆炸，如果剪断a处导线，整个电路中没有电流，不会引起爆炸，所以应该在a处剪断导线。
3、     S1、S2     L1、L2
【详解】
[1]若要使三个灯泡并联，电流从电源正极流出应分为三路，分别流过灯泡L1、L2、L3，最后汇合回到电源负极，因此需要同时闭合S1、S2。
[2]当只闭合S1时，灯泡L1、L2无电流流过，电路中只有灯泡L3通电，因此L1、L2不发光，L3发光。
4、     用电器     导体
【详解】
[1]我们给手机电池充电时，手机电池消耗电能，所以此时手机电池相当于用电器。
[2]平常的水中含有一些能自由移动的离子，所以平常的水是导体。
5、     等于     串联电路中，电流处处相等
【详解】
[1][2]两灯串联，串联电路电流处处相等，灯泡亮度由实际功率决定。
三、计算题
1、（1）；（2）见解析所示
【详解】
（1）已知在内通过某段导线横截面积的电子数为个，单个电子的电荷量为，通过导线的电荷量

导线中的电流

（2）如图所示，因为导体中的自由电荷的速度为，则电荷移动距离所用的时间为

其体积为，则通过导体某一截面的自由电子数为，该时间内通过导体该截面的电量

根据电流的定义式，解得

答：（1）导线中的电流是；
（2）见详解。
2、（1）0.2A，0.2A；（2）0.5A
【详解】
解：（1）由图得，闭合开关S2，断开S1、S3时，两灯泡串联，电流表测量电路的电流，电流表的示数为0.2A。串联电路电流相等，所以通过L1的电流和通过L2的电流与电流表的电流相等，均为0.2A。
（2）由图得，闭合开关S1、S3，断开S2时，两灯泡并联，电流表测量干路电流，电流表的示数为0.8A，通过L1的电流为0.3A，所以通过L2的电流是

答：（1）当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1的电流和通过L2的电流各是0.2A；
（2）当电路闭合开关S1、S3，断开S2时，电流表的示数为0.8A，通过L1的电流为0.3A，则通过L2的电流是0.5A。
3、（1）1.2V，4.8V；（2）0.3A，6V
【详解】
解：（1）由图（a）知，两灯串联，电压表V1测电源电压，V2测L1两端电压，串联电路中电源电压等于各部分电路两端电压之和，而两电压表的指针偏转角度相同，由图（b）知，电压表V1使用大量程，分度值为0.5V，示数为6V，即电源电压
U=6V
电压表V2使用小量程，分度值为0.1V，示数为1.2V，即L1两端的电压
U1=1.2V
所以L2两端的电压
U2=U-U1=6V-1.2V=4.8V
（2）由图（c）知，两灯并联，电流表A2测干路电流，A1测通过灯泡L1的电流，因为并联电路中，干路电流等于各支路电流之和，所以通过L2的电流
I2=IA2-IA1=0.8A-0.5A=0.3A
因为并联电路中，各支路两端电压与电源电压都相等，电源电压保持不变，所以灯泡L2两端的电压等于电源电压6V。
答：（1）灯泡L1和灯泡L2两端的电压分别为1.2V和4.8V；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，通过灯泡L2的电流为0.3A，灯泡L2两端的电压为6V。
4、（1）0.36A；（2）0.9A
【详解】
[1]只闭合， L2与L1串联，由串联电路电流处处相等知，流过A2的电流为

[2]闭合、、，L2与L3并联，L1被短路，表测干路电流，测流过L2的电流，测流过L3的电流，由并联电路电流特点可知的示数为

5、（1）L1或电源电压，4V；（2）串联，L1，2.5V
【详解】
解：（1）当S闭合时，灯泡L2发生短路，即此时电压表测的是L1两端的电压，同时也是电源电压，此时电压表的示数是4V，即电源电压是
U=4V
（2）当S断开时，两灯泡串联，且电压表测得是L1两端的电压，此时电压表示数为1.5V，故L1两端的电压
U1=1.5V
根据串联电路两端的总电压等于各用电器两端的电压之和可知，此时L2两端的电压应是
U2=U-U1=4V-1.5V=2.5V
答：（1）当S闭合时，电压表的示数为4V，电压表测量的是L1两端的电压，同时也是电源电压；电源电压为4V；
（2）当S断开时，L1和L2是串联；电压表测量的是L1两端的电压，L2两端的电压是2.5V。
四、实验探究
1、     串联     正负接线柱接反     0.24     两盏灯泡的规格相同     只进行一次实验，结论具有偶然性
【详解】
(1)[1]电流表应与所测电子元件相串联。
(2)[2]电流表的电流的流向应为正进负出，否则电流表指针会反向偏转损伤电流表指针。
[3]图丙可看出电流表使用的量程为0—0.6A，其分度值为0.02A，所以其读数为0.24A。
(3)[4]因为两盏灯泡的规格相同其通过的电流相等，根据实验数据还有可能得到在并联电路中各支路电流相等的错误结论。
[5]只进行一次实验就得出实验结论，实验结论不具有普遍适应性，应更换不同规格的灯泡多进行几次实验来归纳总结。
2、     162.4     1.624     0.812×103     1.015×103     电极插入苹果的深度h（h）     其他条件不变，电极插入苹果越深，苹果电池的电压越大     串
【详解】
(一)[1]如图，天平标尺的分度值为0.2g，苹果的质量为

[2]苹果受到的重力

[3]苹果的密度

[4]苹果漂浮，受到的浮力

盐水的密度

（二）（1）[5]探究苹果电池的电压大小U与电极插入苹果的深度h的关系，要采用控制变量法，应控制其它因素不变，只改变电极插入苹果的深度h，观察电池电压U的变化情况。
（2）[6]由表中数据可看出，随着电极插入苹果的深度越大，电池的电压越大，故得出结论：其他条件不变，电极插入苹果越深，苹果电池的电压越大。
（3）[7]串联电路的总电压，等于串联电路各部分电压之和，所以，一只苹果电池的电压比较低，可以将多只苹果电池串联，从而获得较高的电压。
