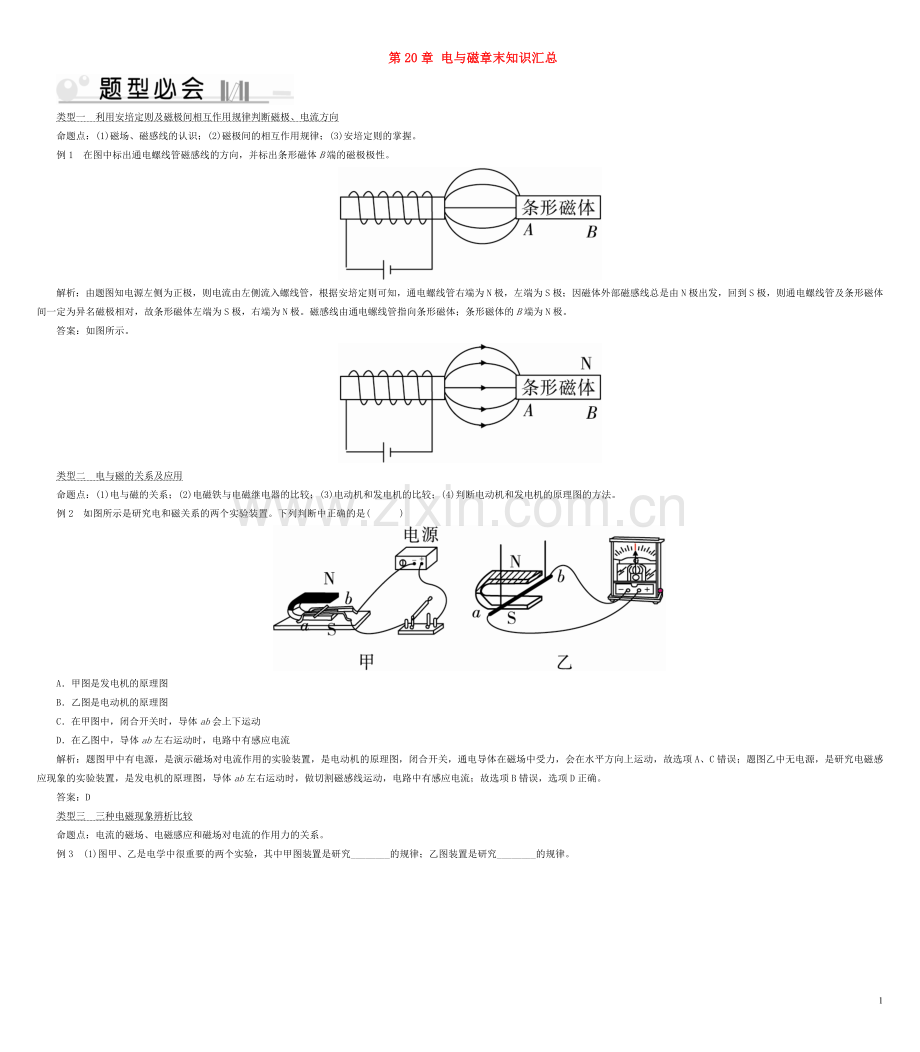

第20章 电与磁章末知识汇总

类型一　利用安培定则及磁极间相互作用规律判断磁极、电流方向
命题点：(1)磁场、磁感线的认识；(2)磁极间的相互作用规律；(3)安培定则的掌握。
例1　在图中标出通电螺线管磁感线的方向，并标出条形磁体B端的磁极极性。

解析：由题图知电源左侧为正极，则电流由左侧流入螺线管，根据安培定则可知，通电螺线管右端为N极，左端为S极；因磁体外部磁感线总是由N极出发，回到S极，则通电螺线管及条形磁体间一定为异名磁极相对，故条形磁体左端为S极，右端为N极。磁感线由通电螺线管指向条形磁体；条形磁体的B端为N极。
答案：如图所示。

类型二　电与磁的关系及应用
命题点：(1)电与磁的关系；(2)电磁铁与电磁继电器的比较；(3)电动机和发电机的比较；(4)判断电动机和发电机的原理图的方法。
例2　如图所示是研究电和磁关系的两个实验装置。下列判断中正确的是(　　　)

A．甲图是发电机的原理图
B．乙图是电动机的原理图
C．在甲图中，闭合开关时，导体ab会上下运动
D．在乙图中，导体ab左右运动时，电路中有感应电流
解析：题图甲中有电源，是演示磁场对电流作用的实验装置，是电动机的原理图，闭合开关，通电导体在磁场中受力，会在水平方向上运动，故选项A、C错误；题图乙中无电源，是研究电磁感应现象的实验装置，是发电机的原理图，导体ab左右运动时，做切割磁感线运动，电路中有感应电流；故选项B错误，选项D正确。
答案：D
类型三　三种电磁现象辨析比较
命题点：电流的磁场、电磁感应和磁场对电流的作用力的关系。
例3　(1)图甲、乙是电学中很重要的两个实验，其中甲图装置是研究________的规律；乙图装置是研究________的规律。

(2)图1、图2是法拉第发明的能够产生持续电流的机器——发电机，金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。金属圆盘在磁极间不断转动，每根导线都在做切割磁感线的运动，从而产生持续的电流。

某校探究小组仿制了这个发电机装置(如图2)，对影响电流大小的因素进行了如下探究：
①当圆盘转速增大时，电流表指针偏角增大，说明电流大小跟________有关；
②保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转更大，说明电流大小还跟________有关；
③保持圆盘转速不变，换用________，发现电流表指针偏转更大，说明电流大小还跟磁场强弱有关。
解析：(1)甲图装置有电源，闭合开关后，电流流过导体ab，导体ab在磁场中受力而运动，所以是研究通电导体在磁场中受力的规律；乙图装置无电源但有电流表，是研究电磁感应现象的装置。(2)圆盘转速增大时，导体切割磁感线的运动速度也增大，电流表指针偏角增大，说明电流的大小与导体切割磁感线运动的速度有关；金属圆盘的半径越大，切割磁感线的导体长度越大，电流表指针偏转越大，说明电流大小还跟切割磁感线的导体的长度有关；要探究电流大小跟磁场强弱的关系，必须保证圆盘的大小与圆盘转速不变，换用磁性更强的磁体来进行探究。可见，在本实验中，运用了控制变量法。
答案：(1)通电导线在磁场中受力　电磁感应现象　(2)①导体切割磁感线的运动速度　②切割磁感线的导体的长度　③磁性更强的磁体
