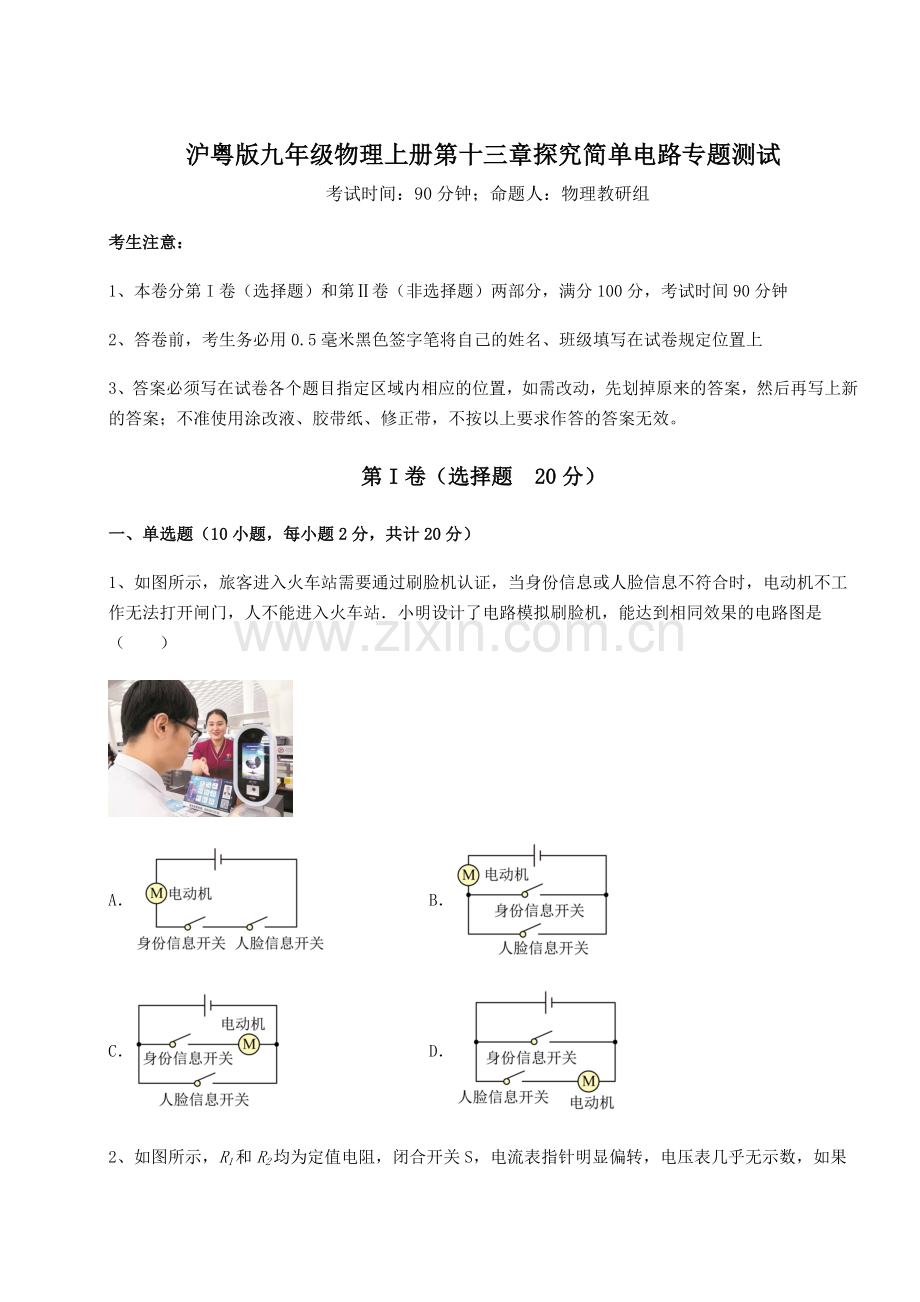

沪粤版九年级物理上册第十三章探究简单电路专题测试 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站小明设计了电路模拟刷脸机，能达到相同效果的电路图是（）ABCD2、如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）AR1短路BR2短路CR1断路DR2断路3、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A一定是串联B一定是并联C可能是串联也可能是并联D无法确定4、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A电源没电B开关断路C灯泡断路D灯泡短路5、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（）ABCD6、如图所示是电压表的表盘，其示数是（）A2.05VB2.5VC10.5VD12.5V7、玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（）ABCD8、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）ABCD9、学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（）ABCD10、医院入口处的扫码测温系统工作时，扫码为绿码，开关闭合；测温正常，开关闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（）ABCD第卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能_；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相_而张开；接触的瞬间，电流方向_（选填序号即可：“从梳子到金属球”或“从金属球到梳子”）。2、简单电路是由电源、用电器、开关和导线组成的。我们给手机电池充电时，手机电池相当于 _；我们不能用湿毛巾来擦拭正在工作的充电器是因为平常的水是 _。3、如图所示的电路中，只闭合S1时_灯亮；只闭合S2时_灯亮；同时闭合S1、S2、S3将发生_事故。4、将一根针插在底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条的一端时， 铝箔条会旋转起来，如图乙所示，说明铝箔条与带电塑料棒带_（选填“同种”或“异种”）电荷，力可以改变物体的_。5、如图所示，电压表的示数为_V。三、计算题（5小题，每小题8分，共计40分）1、如图所示，L1与L2并联，A1的示数是1.6A，A2的示数为0.4A，求：（1）流过L1的电流为多少？（2）流过L2的电流是多少？2、如图所示，电源电压恒定不变。（1）当S闭合时，电压表的示数为4V，电压表测量的是什么电压？电源电压为多少？（2）当S断开时，电压表的示数为1.5V，L1和L2是串联还是并联？电压表测量的是什么电压？L2两端的电压是多少？3、如图电路中，电源电压为6V。开关闭合后，电流表A1的示数为1.2A，电流表A2的示数为0.3A；求：（1）通过灯L1的电流I1；（2）通过灯L2的电流I2；（3）灯L1两端的电压U1；（4）灯L2两端的电压U2。4、如图所示，L1、L2是完全相同的两个小灯泡，电压表V1的示数是6V，电压表V2的示数是7V，求：（1）三个小灯泡的连接方式是怎样的？（2）V1、V2分别测的是什么电压？（3）电源电压。5、如图所示的电路中，当开关S1闭合、开关S2断开时，电压表的读数为2V；当开关S1、S2均闭合时，电压表的读数为6V。求：（1）电源电压是多少伏特?（2）当开关S1闭合、开关S2断开时，灯L1两端的电压是多少伏特?四、实验探究（2小题，每小题10分，共计20分）1、如图甲是小丽和小孟同学探究并联电路的电流规律的电路图。（1）连接线路时开关应_；（2）开关闭合前，小丽同学发现电流表A的指针在零刻度线左端，如图乙所示，其原因是_（选填“A”或“B”）；A电流表没调零B电流表正负接线柱接反了（3）他们把电流表A纠正后，闭合开关进行实验、两灯都发光，电流表A与电流A2的指针所指位置均为如图丙所示，则通过L1的电流为_A；（4）根据所测的实验数据，他们得出实验结论：并联电路中，_；（5）实验中，我们都要进行多次测量。以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是_。A探究电流与电压的关系B探究杠杆的平衡条件C刻度尺测物体的长度2、如图所示，甲是“探究串联电路的电压关系”的实验。（1）连接电路时，开关应处于 _状态，为了使探究得出的结论具有普遍意义，L1、L2应该选择 _（选填“相同”或“不相同”）的小灯泡；（2）根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了 _（选填“短路”或“开路”）；（3）排除故障后，重新闭合开关，电压表指针偏转幅度较小，为了使测量结果更准确，接下来应该 _。-参考答案-一、单选题1、A【详解】根据题意知道，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，故A符合题意，BCD不符合题意。故选A。2、A【详解】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。A如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；B如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；C如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；D如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。故选A。3、B【详解】因为串联电路中处处电流相等，而通过甲、乙 两灯的电流为0.32A和0.24A，电流不相等，故甲、乙两盏灯的连接方式一定是并联，故ACD不符合题意，B符合题意。故选B。4、B【详解】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。故选B。5、D【详解】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。A仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；B发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；C发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故C不符合题意；D发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。故选D。6、B【详解】由图示知，电压表所选量程为03V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。故选B。7、C【详解】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。A电动机和灯泡是串联，故A不符合题意；B灯泡不能独立工作，故B不符合题意；C电动机和灯泡时并联，且安全，故C符合题意；D电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。故选C。8、A【详解】A由图知道，电压表与灯L1并联，即电压表测量的是灯L1两端电压，且正负接线柱接法正确，故A符合题意；B由图知道，该电路为串联电路，电压表测量的是电源电压，故B不符合题意；C由图知道，该电路为串联电路，电压表与灯L2并联，不能测出灯L1两端电压，故C不符合题意；D由图知道，该电路为串联电路，电压表与灯L1并联，正负接线柱接法是错误的，故D不符合题意。故选A。9、C【详解】A根据选项中电路图可知，甲乙两盏灯、南北门开关和电池组在电路中串联，因此单独闭合一个开关，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故A不符合题意；B根据选项中电路图可知，甲乙两盏灯在电路中并联，南门开关在干路上控制整个电路，北门开关在支路上控制乙灯，当南门来人按下开关时，甲灯亮；只按下北门开关时，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故B不符合题意；C根据选项中电路图可知，甲乙两盏灯在电路中并联，两个开关均在支路上，分别控制甲乙两盏灯，当北门来人按下开关时甲灯亮，当南门来人按下开关乙灯亮，符合题中电路的设计要求，故C符合题意；D根据选项中电路图可知，甲乙两盏灯并联，南门开关和北门开关并联，当任意一个开关闭合时，电路都会处于通路状态，甲乙两盏等均亮起，不符合题中电路设计要求，故D不符合题意。故选C。10、D【详解】A只要扫码为绿码，开关闭合或者测温正常，开关闭合，电动机就会工作，故A不符合题意；B若测温正常，开关闭合，电动机就工作，故B不符合题意；C若扫码为绿码，开关闭合，电功机就工作了，故C不符合题意；D只有扫码为绿码，开关闭合，且测温正常，开关闭合，电动机才会工作，故D符合题意。故选D。二、填空题1、 吸引轻小物体 排斥 【详解】1 用塑料梳子梳理干燥的头发后，使梳子带上电，梳子能够吸起碎纸屑，说明带电体能吸引轻小物体。2 同种电荷相排斥。用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相排斥而张开。3 塑料的原子核束缚电子的本领强于头发，用该梳子梳头发，梳子带上负电，该梳子接触不带电的验电器金属球，接触的瞬间，使金属球带上负电，电子从梳子流向金属球。电流的方向与电子定向移动方向相反，所以电流的方向从金属球到梳子。2、 用电器 导体【详解】1我们给手机电池充电时，手机电池消耗电能，所以此时手机电池相当于用电器。2平常的水中含有一些能自由移动的离子，所以平常的水是导体。3、 L2 L1、L2 短路【详解】1只闭合S1时，电流只有一条路径，分别经过L2和开关S1回到电源负极，因此只闭合S1时，只有L2灯亮。2只闭合S2时，电流只有一条路径，分别经过L2、开关S1、和L1回到电源负极，因此只闭合L1、L2灯亮。3同时闭合S1、S2、S3时，电流从正极流出，通过三个开关直接回到负极，形成电源短路。4、 同种 运动状态【详解】1由图得，当带电的塑料棒靠近铝箔条的一端时， 铝箔条顺时针旋转，说明铝箔条受到排斥力的作用，由同种电荷相排斥得，铝箔条与带电塑料棒带同种电荷。2铝箔条在排斥力的作用下由静止变为顺时针旋转，说明力可以改变物体的运动状态。5、2.6【详解】如图所示，电压表的量程是03V，分度值是0.1V，示数为2.6V。三、计算题1、（1）1.2A；（2）0.4A【详解】解：（1）由图示电路可知，灯泡L1、L2并联，电流表A2测的是通过L2的电流，电流表A1测干路中的电流；由于电流表A2的示数为0.4A，则通过L2电流的电流I2=0.4A，因为并联电路干路中的电流等于各支路电流之和，且电流表A1的示数为1.6A，所以通过L1的电流I1=I-I2=1.6A-0.4A=1.2A（2）由（1）可知通过L2电流的电流是0.4A。答：（1）流过L1的电流为1.2A；（2）流过L2的电流是0.4A。2、（1）L1或电源电压，4V；（2）串联，L1，2.5V【详解】解：（1）当S闭合时，灯泡L2发生短路，即此时电压表测的是L1两端的电压，同时也是电源电压，此时电压表的示数是4V，即电源电压是U=4V（2）当S断开时，两灯泡串联，且电压表测得是L1两端的电压，此时电压表示数为1.5V，故L1两端的电压U1=1.5V根据串联电路两端的总电压等于各用电器两端的电压之和可知，此时L2两端的电压应是U2=U-U1=4V-1.5V=2.5V答：（1）当S闭合时，电压表的示数为4V，电压表测量的是L1两端的电压，同时也是电源电压；电源电压为4V；（2）当S断开时，L1和L2是串联；电压表测量的是L1两端的电压，L2两端的电压是2.5V。3、（1）0.9A；（2）0.3A；（3）6V；（4）6V【详解】解：由电路图可知，灯泡L1与L2并联，电流表A1测干路电流，即干路电流I=1.2A，电流表A2测L2支路的电流；（1）（2）由电流表A2的示数可知，通过灯L2的电流I20.3A；因并联电路中干路电流等于各支路电流之和，所以，通过灯L1的电流（3）因并联电路中各支路两端的电压相等，所以灯L1两端的电压为（4）因并联电路中各支路两端的电压相等，所以灯L2两端的电压为答：（1）通过灯L1的电流I1是0.9A；（2）通过灯L2的电流I2是0.3A；（3）灯L1两端的电压U1是6V；（4）灯L2两端的电压U2是6V。4、（1）串联；（2）V1测量的是L1与L2串联后的总电压，V2测量的是L2与L3串联后的总电压；（3）10V【详解】解：（1）由电路图知，三个小灯泡的连接方式是串联。（2）V1测量的是L1与L2串联后的总电压；V2测量的是L2与L3串联后的总电压。（3）据串联电路的电压特点知UV1=UL1+UL2=6VUL1=UL2 所以L1、L2两端的电压都为UL1=UL2=3V 同理有UV2=UL2+UL3=7VUL2=3V 所以L2两端的电压UL3=4V 电源电压为U=UL1+UL2+UL3=3V+3V+4V=10V答：（1）三个小灯泡的连接方式是串联；（2）V1、V2分别测L1、L2两端及L2、L3两端的电压；（3）电源电压为10V。5、（1）6V；（2）4V【详解】解：（1）当S1、S2闭合时，L1被短路只有L2接入电路中，电压表测两端的电压即电源电压（2）当开关S1闭合、S2断开时，两灯泡串联，电压表测L2的电压为；因为串联电路中总电压等于各分电压之和，所以L1两端的电压答：（1）电源电压为6V；（2）灯L1两端的电压为4V。四、实验探究1、 断开 A 0.96 干路电流等于各支路的电流之和 C【详解】（1）1为保护电路，连接线路时开关应断开。（2）2如图乙知，开关闭合前，电流表A的指针反向偏转，是电流表还没调零，因为还没接通电路，不会是由于电流表正负接线柱接反造成的。故A符合题意，B不符合题意。故选A。（3）3由图甲知，闭合开关后，两灯并联在电路中，电流表A测干路电流，A1测灯L1的电流，A2测灯L2的电流，而A与A2的指针偏转相同，据并联电路的电流特点知，A所选的是大量程，对应的分度值为0.1A，A2所选的小量程，对应的分度值为0.02A，由图丙知，A的示数，即干路的电流为1.2A，A2的示数，即通过L2的电流为0.24A，那么通过L1的电流I1=I-I2=1.2A-0.24A=0.96A（4）4由实验数据可知，在并联电路中，干路的电流等于各支路的电流之和。（5）5在本实验中，进行多次测量的目的是避免实验结论的偶然性，寻找更普遍的实验规律。A在探究电流与电压的关系时，进行多次测量的目的是寻找普遍的规律，故A不符合题意；B探究杠杆的平衡条件，进行多次测量的目的是寻找普遍规律，故B不符合题意；C刻度尺测物体的长度，进行多次测量的目的是通过求平均值来减小实验误差，故C符合题意。故选C。2、 断开 不相同 开路 断开开关，电压表换用小量程【详解】（1）1为保护电路，连接电路时,开关应处于断开状态。2为了使探究得出的结论具有普遍意义，应该选取不相同的小灯泡进行实验。（2）3闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，电压表有示数且大小接近电源电压，说明此时电压表的正负接线柱与电源两极相连，故L1开路（断路）。（3）4由图可知，测量时电压表指针偏转幅度较小，说明选用的量程过大；为了使实验结果更准确，电压表换用03V的量程。
