3．电话和传感器

知识点 1　声信息与电信息

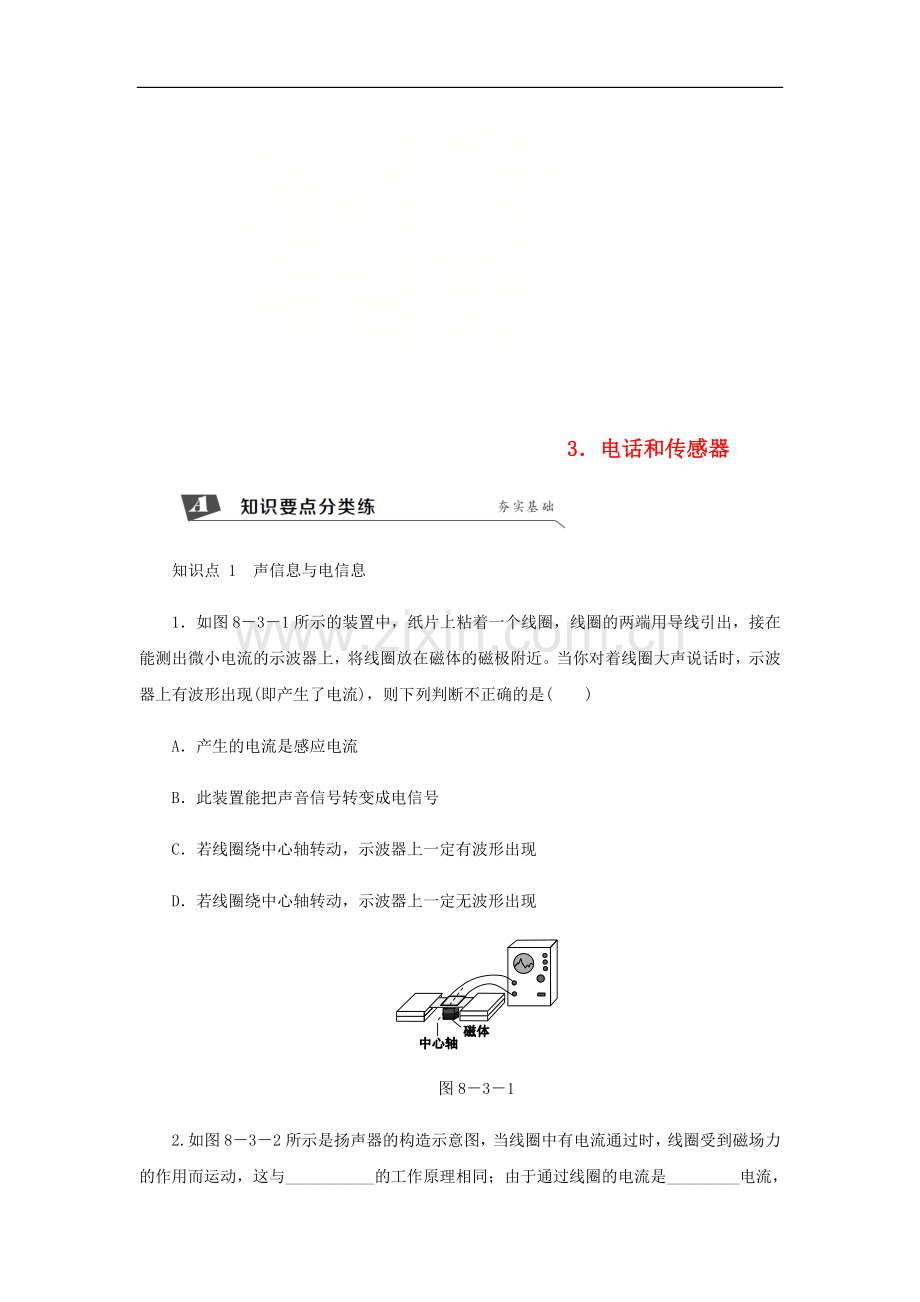

1．如图8－3－1所示的装置中，纸片上粘着一个线圈，线圈的两端用导线引出，接在能测出微小电流的示波器上，将线圈放在磁体的磁极附近。当你对着线圈大声说话时，示波器上有波形出现(即产生了电流)，则下列判断不正确的是(　　)
A．产生的电流是感应电流
B．此装置能把声音信号转变成电信号
C．若线圈绕中心轴转动，示波器上一定有波形出现
D．若线圈绕中心轴转动，示波器上一定无波形出现

图8－3－1
2.如图8－3－2所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁场力的作用而运动，这与___________的工作原理相同；由于通过线圈的电流是_________电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

图8－3－2
知识点 2　电话
3．电话的话筒是根据下列哪种原理制成的(　　)
A．电磁感应原理
B．电流的磁效应
C．电流的热效应
D．通电导体在磁场中受力运动
4．从能量转化的角度看，话筒的作用是将________能转化为________能；听筒的作用是将________能转化为________能。
5．如图8－3－3所示，在纸片上撒少许碎纸屑，将线圈的两根引线与电池两极瞬间接触，粘着线圈的纸片会振动起来。该现象与电话的________(选填“话筒”或“听筒”)工作原理相同。

图8－3－3
知识点 3　传感器
6．关于传感器，下列说法中不正确的是(　　)
A．电冰箱利用的是温度传感器
B．光电鼠标利用的是生物传感器
C．家电遥控系统利用的是红外线传感器
D．宾馆里的是防火报警利用的是烟雾传感器
7．传感器在工农业生产和日常生活中有着广泛的应用，商场里的电子秤利用了________传感器。

8．(多选)下列各种电路设备中，利用磁场对电流的作用原理工作的是(　　)

图8－3－4
9．如图8－3－5所示是一种常用的动圈式话筒(麦克风)及其原理图。当你对着话筒说话时，声带________发出声音，声波使与膜片相连的线圈振动，线圈在磁场中的这种振动能产生随声音变化而变化的电流，这是______________现象。

图8－3－5

10．[2016·内江] 根据________现象，当置于磁极附近的线圈在声音的振动下做切割磁感线运动时，线圈中会产生随声音变化而变化的感应电流，这种将声音信息转化为电信息的器件，叫做________。

详解详析
1．D　2.电动机　交变　3.A
4．机械　电　电　机械
5．听筒
6．B
7．压力
8．BC
9．振动　电磁感应
10．电磁感应　声音传感器(传感器)
