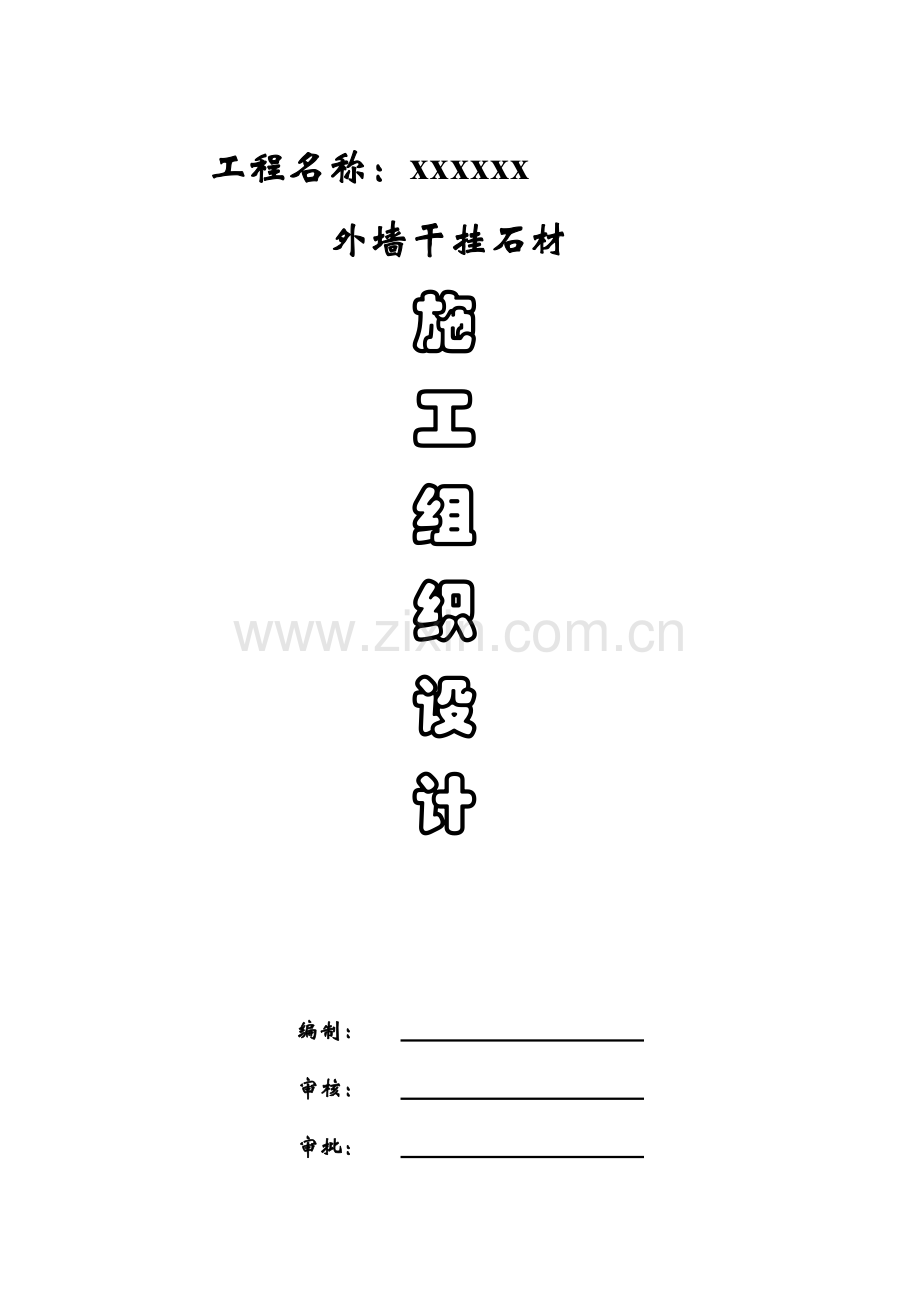

外墙干挂施工组织设计工程名称：xxxxxx 外墙干挂石材施工组织设计编制： 审核： 审批： 日期： 9月9日 目 录一、工程概况 1二、施工准备 1三、墙面石材干挂工艺 8四、质量确保方法13五、质量通病及防治方法14六、安全方法 15 七、文明施工与安全消防 16一、工程概况“xxxxx”工程位于xx市解放南路139号，由xx开发有限责任企业开发，xx承建，柳州大公监理企业监理。工程为框剪结构，裙楼一五层外墙装饰为干挂花岗岩及大玻璃固定窗，其中干挂花岗岩面积约为2400。外墙干挂花岗岩纵向主龙骨（立柱）采取8#热镀锌槽钢，水平次龙骨（横梁）采取50505热镀锌角钢。花岗岩大面采取福建产虾红花岗岩火烧板，线条、柱等配以虾红花岗岩光面板及英国棕花岗岩光面板。二、施工准备1、施工图纸设计方案确定后，进行图纸会审，依照设计图纸和关于资料结合现场勘测，绘制详细施工图纸。内容包含：（1） 结合现场结构完成施工所需完整详细立面图和剖面图。（2） 全部单块及拼板加工大样图。（3） 经典接点图、锚固件、支撑装置、嵌缝、锚固大样图。2、下料单：依照施工图纸，提供石材外墙花岗岩加工规格数量表。尽快安排加工厂及时加工以免影响后续作业进行。3、编制进度计划：依照甲方对整体工程施工进度要求，并考虑与其余专业施工配合，编制出施工进度计划（详见表一）及机具计划（详见表二）、劳动力安排计划（详见表三）、材料采购计划（详见表四）。对符合设计要求不锈钢挂件、膨胀螺栓及其余辅料制订订货计划，依据图纸落实加工，确定进场时间。4、技术交底：进场时做好施工前技术交底工作。施工人员提前进驻现场，熟悉现场情况，做到安装心中有数，细查现场，发觉问题，及时提出整改意见及方法，以确保施工正常进行。5、做好工前教育：组织工人认真学习国家关于法律、法规。熟悉关于安全放火规程，做到安全生产、文明施工。6、脚手架：按规范检验现有外脚手架，要求脚手架，要求脚手架宽1200，高1800，架距离墙面250-300，每个工作面为满铺脚手板。不满足施工要求和安全规范及时整改。7、检验现场水、电配置情况：水源、电源到位、施工用电源箱应符合工地安全用电并具备承受电焊机及电开工具负荷能力。8、施工平面布置图（详图纸）表一：施工进度计划表 日期 分部分项名称9月1530日10月130日11月130日12月115主次龙骨安装石材干挂安装石材打胶清洗表二：主要施工机械计划表序号工具名称功率单位数量共计功率1手提式石材切割机500W台5025KW2电焊机11 KW台15165 KW3钻孔机550W台21.1 KW4切割机550W台42.2 KW5大型石材收边机7.5 KW台17.5 KW6总计功率200. 8KW 表三：主要劳动力计划表1、劳动力计划表工种9月10月11月12月焊工202010电工2222干挂石材技术工10304040力工（搬运）15 20 30 30防水工（打胶）10月汇总477282 82827247 9月10月11月12月表四：主要材料采购计划表序号材料名称进场时间1主、次龙骨槽钢、角钢、角码、干挂件等其它构件9月15日按先后所需逐步到位2柱面板、线条等10月10日按先后所需逐步到位3毛面板、光面板及线条11月1按先后所需逐步到位注：其它隶属材料按工程进度所需安排进场时间。三、 墙 面 石 材 干 挂 工 艺（一）外墙石材干挂流程（见下列图） 石材备料 清理予埋件 角件制作 石材验收 测量放线 镀锌处理 划线下料 石材加工 固定角件 清点验收 安装立柱 运 输 安装横梁 工地验收 钢结构验收 石材安装 石材固定 复 测 打 胶 清 洗 自 检 整理资料 总验收（二）石材干挂安装工艺1、测量放线（1）放线条件：测量工具、水准仪、经纬仪、钢尺、线锤、墨斗；测量依据：基准轴线、水平标高线、图纸；测量条件：对控制轴线测量定位应在无压或风力小于4级情况进行，放线质量好坏，直接影响后期工作。（2）放线步骤：对基准轴线及水平标高线进行复核，控制误差在允许范围内，并有详细施工统计。依照控制轴线，在墙上弹出主龙骨边线，依照基准标高弹出层高线。依照轴线确定石板完成面，并用不锈钢丝由上往下控制垂直平面，用专用放线架进行固定。全部线位须验收合格后，用专用标志进行现场标识。主龙骨安装完后，在主龙骨上弹出水平次龙骨控制线。（3）注意事项：分格线误差要分配在各轴线及各层水平线之间，不许积累。与其它各工种交接处线要进行查对。2、主龙骨安装：测量放线工作结束，已查对自检，并经监理验收合格后。安装工具齐备：详细包含电焊机、切割机、滑轮组、台钻。二、三级配电箱、电缆线、切割机等。用水用电齐备，并已安排好材料加工及暂时堆放场地。风力为5级以上及下雨天不得进行焊接和高空作业。（2）安装步骤：龙骨加工，依照图纸尺寸严格下料，每层楼立柱应做伸缩缝，伸缩缝宽为20mm，主龙骨安装位置应结合现场预埋件。安装主龙骨用8#槽钢与预埋件焊牢，焊缝要求6mm角缝，长度按图纸要求，另一端用M12不锈钢螺栓连接。主龙骨之间经过芯柱连接时，芯柱断口要涂防绣漆。3、横龙骨焊接依照石材纵向分格线将水平横龙骨L505角钢焊接到槽钢上。焊接时，槽钢与角钢及连接件之间焊接为满焊，焊缝长度约50mm，高度为5mm。焊接应平整放正，不得扭曲，不得有虚焊。4、挂件安装不锈钢挂件安装按实际需要长度而定，厚度均为4mm厚。5、石材开槽依照本工程情况，在板面宽度中央和距板宽两端1/4处用手提轻便小砂轮（厚4-5mm）开槽，槽长约8-10mm，槽宽5-6mm，槽深20mm。石板上下两侧都要对称开槽，每块石板开槽数量不得少于4个，石材厚度不得小于25mm。6、石材干挂板材干挂安装前，应依照图纸，认真核实结构尺寸。板材安装连接件以不锈钢T型挂件为主，以平板挂件为铺。在第一排横向角钢将不锈钢T型挂件固定，经过调整坚固螺栓位置，确保T型挂件在一条水平基准线上定位，确定基准石材安装位置，用棉线拉好板面标高控制线，依照线位安装挂件。将云石胶注入花岗岩板下口槽孔内，并插入不锈钢T型挂件，另一端进行暂时固定，待第二排不锈钢T型挂件调整好后，安装第二排不锈钢T型挂件并在花岗岩板上口槽孔内进行涂胶固定，首排花岗岩安装好后拆除暂时固定，并开始安装上一排花岗岩饰面板（安装方法同首排）。石板安装时表面应平整，板与板之间接缝宽度一致，安装误差应分配在每层轴跨之间，石材与连接件连接要牢靠，不得有遗漏。注意事项：与门窗边，玻璃幕墙相交处石材安装要先验线，并确认无误后方可进行。偏差允许范围，以下表序号项目允许偏差（mm）光面麻面1表面平整132立面垂直253阳角方正244接缝平直245借缝高低0.326借缝0.31石材开槽要严格按照设计要求，禁止随意扩槽。螺栓钮矩满足规范要求，不允许有松动及超负荷情况。7、技术要求立柱安装标高偏差3mm，轴线前后偏差2mm，左右偏差3mm，相邻立柱安装标高偏差3mm，同层立柱最大标高偏差5mm，相邻立柱距离偏差2mm。横梁连接角码焊接位置一定要准确，确保相对对应一组横梁在同一水平高度，水平误差1mm幕墙宽度小于35m时，同层标高偏差不应大于5mm，幕墙宽度大于35m，小于7mm，同层横梁安装应从下向上进行，安装完一层时应进行检验，调整和固定。焊接有饱满均匀，禁止有裂纹，夹渣、焊瘤、咬边、气孔，未焊透等现象发生。焊接时不得在无焊缝区进行引弧。立柱支座及横梁角码处镀锌垫片要与支座或角码点焊。全部螺栓扭矩要达成要求（用扭力器检测）。防火节点：按图纸要求，每层窗台需做100mm高防火隔音层。8、嵌密封胶施工条件：a、 石材安装完成，并经监理验收合格。b、 施工工具齐备，所用胶应有质量合格证和厂家检验汇报，并符合设计和规范要求。施工步骤；a、 基层情况：打胶前应先去除板缝内尘土、油渍等杂物，石材必须确保干燥，不得有水分，不然回出现开胶、夹渣现象，影响工程质量。b、 填缝泡沫条：板缝填充泡沫条，深度大于6mm，采取15mm泡沫条，泡沫条交接处连接要密实。c、 贴胶带纸：粘贴胶带纸要牢靠密实，转角及接头处连接顺畅。胶带纸不允许有张口、开胶、不顺直现象。尤其是毛面石材，为了确保胶缝打后观感顺直，必须把胶带向缝内压进2mm。d、 打胶采取深缝胶工艺时，应依照石材缝隙宽度制作专用嵌缝工具，确保胶缝光滑饱满，接头不留凹凸不平缺点，与石材连接紧密，不能有裂口，沙眼等现象。e、 撕胶带，打胶后应在胶快干时及时将胶带纸清理洁净。f、 清理、打胶完成后，应及时清洁板面，不允许有多出缝胶、胶带几期于杂质留在胶面上。9、防雷节点布置及详细做法。本楼高度为27m，依照国家标准建设设计防雷规范中要求为三类防雷建筑物。每三层要设置一圈焊接在上墙钢件上是均压环，均压环水平距离每隔18m和建筑物防雷接通，接通位置不少于1个开间。幕墙位于均压环层用251.5半环壮不锈钢片与主体避雷主筋连通，且与层内各立柱连通，在幕墙立面上每10m以内位于未设均压环楼层处立柱，必须与固定在设均压环楼层处立柱连通，接地电阻应小于10欧姆，幕墙防雷可用设在屋顶避雷针或避雷带，由建筑物防雷系统统一考虑。10、隐蔽工程验收龙骨架焊接完成，经过甲方、监理验收后，对全部焊缝刷两道防锈漆。四、质量确保方法(一)确保项目：1、板材品种、规格、颜色和图案应符合设计要求，必须符合关于质量标准且应具备出厂合格证。2、挂件、连接件、粘贴胶、螺栓等材料必须符合设计要求和关于标准，并有出厂合格证。3、板材安装必须牢靠，禁止歪斜、缺棱掉角和裂缝等缺点。（二）施工质量标准及检验方法1、板材表面安装平整、洁净，颜色协调一致。2、板材接缝宽窄均匀一致，突出墙面部分厚度一致，上下平直。3、全部密封胶填嵌应饱满、密实、颜色一致。4、滴水线顺直，流水坡走向正确。5、严格执行建筑装饰工程施工及验收规范（DBJO12796）、建筑工程质量检验标准（GBJ30188）和石材幕墙规范。五、质量通病及防治方法（一）接缝不平直、缝宽不均匀防治方法1、对板材材质挑选应作为一道工序。应将色泽不一样板材分别堆放，用卡尺和钢板挑出翘曲、变形、裂纹、面层有杂质缺点板材。2、铺贴前做好规矩，用2m水平尺找平，校核墙面垂直度，转角处用阴阳角尺检验。3、依照弹好水平线，固定平尺板，作为干挂第一行板格依据，墙面由下向上逐行挂贴，每贴好一行，应及时用水平尺进行校对调整。（二）成品保护1、半成品保护板材在运输及现场搬运中应小心起运，轻放轻拿，不得叠起，防止碰撞及污染，露天堆放应有棚布披盖。2、成品保护外墙拆架要有专员看管，以免做好墙面受损。挂面完成后，全部阳角部位用2m高木板保护。施工完成后应彻底擦拭板材表面，必要时应用稀盐酸洗涤，然后用水冲洗洁净。施工人员应有成品保护意识，做到爱护成品，人人有责。六、安全方法（一）基本要求1、石材幕墙安装施工安全方法除应符合现行行业标准建筑施工高处作业安全技术规范JG80要求外，还应恪守施工组织设计确定各项要求。2、定时定点对施工人员进行安全生产教育，明确施工操作规范，杜绝一切安全隐患。3、安装幕墙用施工机具和吊篮在使用前应进行严格检验，符合关于要求后方可使用。4、施工人员作业时必须戴好安全帽、系好安全带，并配置工具袋。5、上下交叉作业时，结构施工层下方应采取可靠安全防护方法。6、现场焊接时下方应设防火斗。7、脚手架和废弃物应即使清理，不得在窗台、栏杆上放置施工工具。在安装过程中发觉有不安全构件果断不能安装，应及时更换，并通知关于领导采取方法确保使用安全。施工人员进场后，进短时间上岗培训，经考评合格后方可上岗作业。（二）机械施工安全要求1、板材工程施工中所用电钻、切割机、冲击钻、电焊机等机具，其电源支线必须按其容量要求采取无接头多股铜芯橡皮护套软电缆，三相设备采取芯橡皮护套软电缆，其双色线在任何时候均为零线或接地。2、全部手持电开工具金属外壳及其底座等金属部件必须接地，其中产生抖动设备，工具金属外壳与保护接地连点不得少于两处，应安装对应漏电开关。3、无齿锯应符合机械强度要求，天天工作前应检验锯片、螺栓、轴承等，确保无损、紧固运转正常。4、切割工作时，操作者要握紧工件，不得用力过猛，不准带手套操作。（三）安全用电要求1、用电开关应按负荷容量选择，施工人员下班及用电停顿时，必须立刻切断电源，锁好开关箱。2、熔断丝及热元件必须按安全技术规范严格选取，禁止用铜丝、铁丝等代替专用熔断丝。3、施工现场禁止用单极和裸露开关，开关箱距离地面不得小开1.2m，禁止乱丢乱放。4、每台用电设备应有各自专用开关，必须实施“一机一闸”制。5、因事暂时停电拉闸，需安排专员看管，待关于人员通知送电时，方可正式送电。6、使用电气焊接时应先提出用电申请，开具关于证实后方可使用，并派专员看管。七、文明施工与安全消防1、进入施工场地人员必须恪守工地规章制度，进入施工现场人员必须按照建筑安装规范要求培训后方可上岗，恪守现场制度，佩戴好安全帽，高空作业必须系好安全带，衣着轻便、整齐、紧身，禁止赤脚、穿高跟鞋、拖鞋、硬底鞋或易滑鞋等。2、不许打架、斗欧、酗酒闹事、要文明用语。3、作业前要检验脚手架、安全带、工具、设备及各种防护设施，发觉不安全原因应及时处理，不得迁就使用。4、一切材料、每块板材堆放必须垫平稳固。对易燃、易爆和有毒化工材料必须存放在专用仓库内，保持通风良好，禁止烟火并设有专员保管、严格领用发放制度。5、在板材凿、削、切、割、磨、钻等操作，必须按国家要求戴好防护眼镜、套袖、护盖等劳动防护用具。6、在自然光线不足或夜间作业，必须设置足够照明。7、运输道路应平整，材料运输应垫好松软材料，两侧应有些人扶持。
