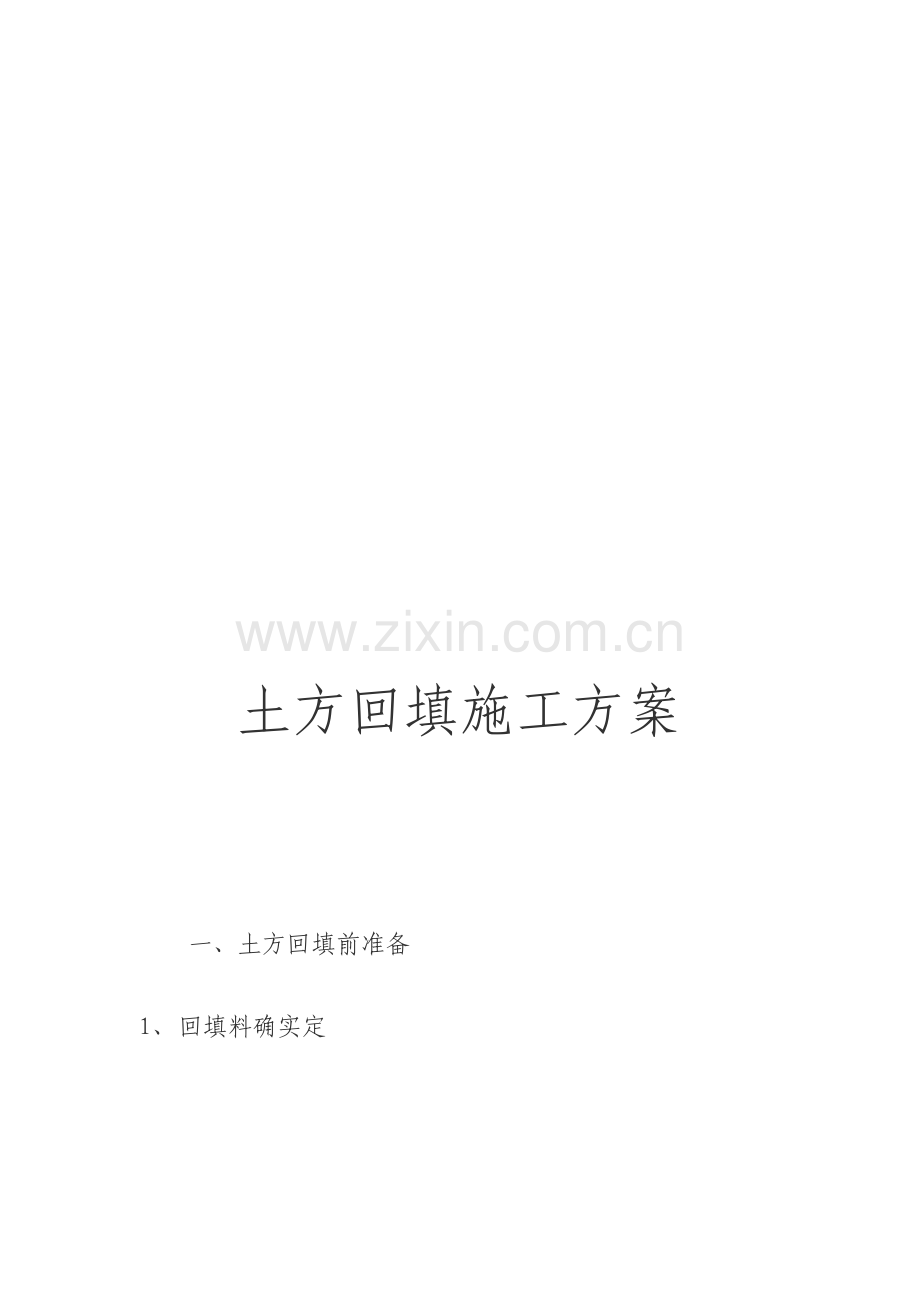

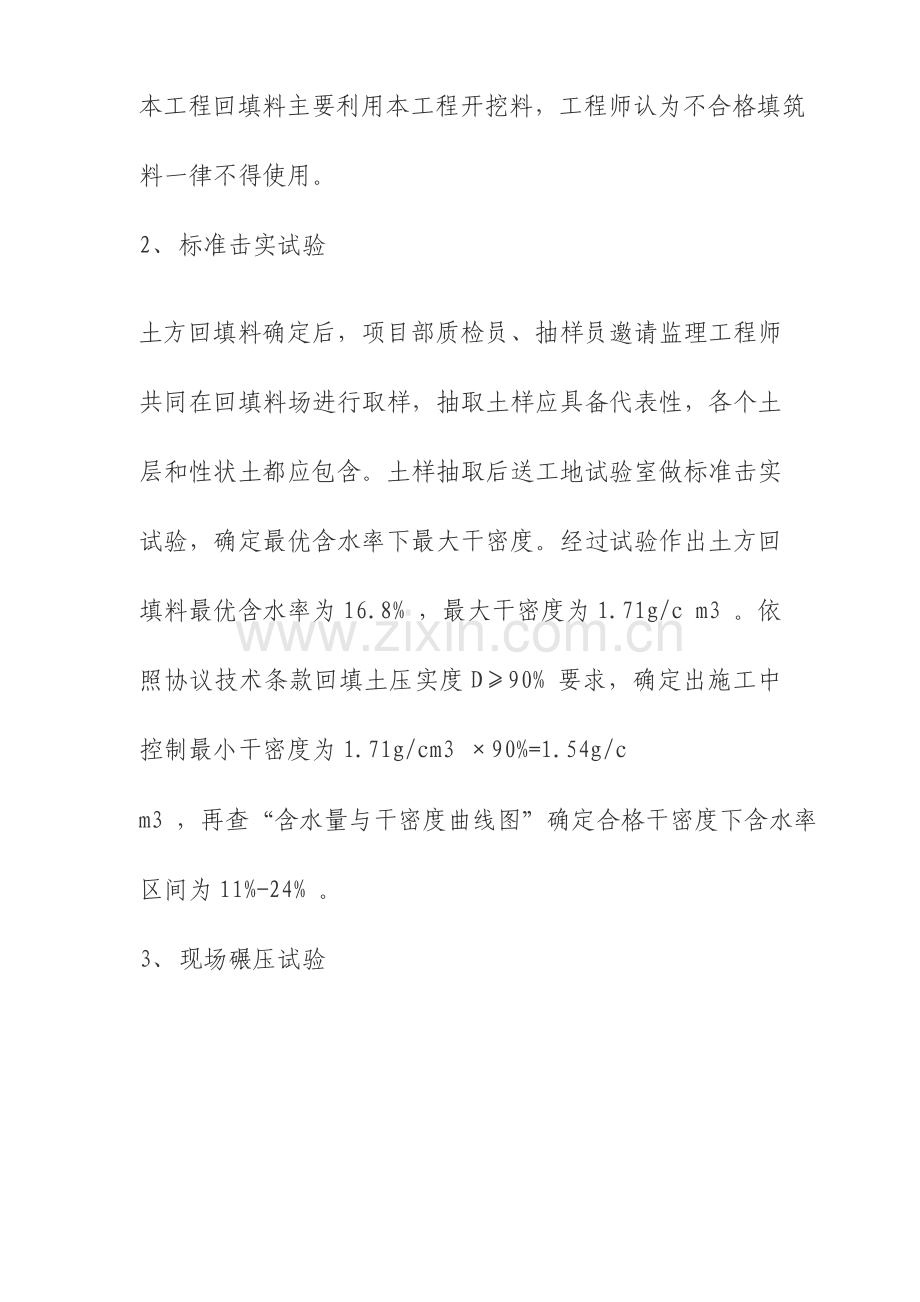

1、 土方回填施工方案 一、土方回填前准备 1、 回填料确实定 本工程回填料主要利用本工程开挖料,工程师认为不合格填筑料一律不得使用。 2、 标准击实试验 土方回填料确定后,项目部质检员、抽样员邀请监理工程师共同在回填料场进行取样,抽取土样应具备代表性,各个土层和性状土都应包含。土样抽取后送工地试验室做标准击实试验,确定最优含水率下最大干密度。经过试验作出土方回填料最优含水率为16.8% ,最大干密度为1.71g/c m3 。依照协议技术条款回填土压实度D90% 要求,确定出施工中控制最小干密度为1.71g/cm3 90%=1.54g/cm3 ,再查“含水量与干密度曲线图”确定合格干密度下含水率区
2、间为11%-24% 。 3、 现场碾压试验 标准击实试验完成后,即在施工现场安排碾压试验,碾压试验目标:(1)、核查土料压实后是否能够达成设计压实干密度值;(2)、核查压实机具性能是否满足施工要求;(3)、选定合理施工压实参数:铺土厚度、土块限制粒径、含水量适宜范围、压实方法和压实遍数;(4)、确定关于质量控制技术要求和检测方法。 碾压试验在标定四个回填区域分别进行,不一样回填区域采取不一样压实机具:蛙夯扎实遍数从4遍开始用环刀法抽取试样,测定干密度值,达不到要求再扎实6遍、8遍测定直到合格;履带式推土机从第6遍开始测定,然后测定8遍、10 遍,最终经过测定确定适宜碾压遍数、铺土厚度、土块限制
3、粒径等参数。 4、施工前技术交底 土方回填前,由技术部向作业班组质检员进行详细技术交底,将回填区域划分、依照碾压试验确定压实参数、施工方法等问题交代清楚。 二、 施工布署 本工程回填按箱涵施工次序进行,为适应主体建筑物施工及满足建筑物回填需要达成条件,按每210m 左右为一填筑段,其填筑速度与建筑物施工速度相匹配,回填作业连续进行。土方回填时,采取两种方案进行,即堆土区一侧采取大型推土机送土到基坑,另一侧采取挖掘机装土,自卸汽车从一端绕运到位,做到两侧同时回填均匀上升。当土回填到箱涵顶部1m 后(即1.70),均采取大型推土机推土到位。 三、 施工方法和程序 1施工程序: 2施工方法 2.1土
4、方回填区域划分 2.2填筑方法 2.2.1 1区土方填筑:该部分土填筑面比较窄且深,呈倒三角断面,回填土料不能用推土机直接推土到位,采取在二级平台设挖掘机将土料倒到位,然后人工铺平,蛙夯扎实。 2.2.2 3区土方回填:当1区回填作业面宽度超出5m 时进入3区回填,右侧土料直接由大型推土机推土到位,小型推土机平铺碾压;左侧土料由自由卸汽车绕运到位,小型推土机进行铺摊和碾压,此时右侧设4台D60 大型推土机推土,2台74KW 推土机铺土和碾压,左侧设5辆自卸汽车运土, 1台D60 推土机散土,2台74KW 推土机铺土及碾压。建筑物两侧0.5m 范围内,采取人工铺土,蛙夯扎实。 2.2.3 2区土
5、方回填:该区域土方回填采取推土机推土及自卸汽车运土到建筑物边界时由挖掘机倒土到箱涵顶部,然后人工铺摊,人工扎实。当箱涵顶部土回填超出1m 后,进入 3区土方回填,此时,3区土回填均采取6台D60 大型推土机推土到位,5台74KW 推土机铺土碾压。 2.3 4区土方回填:表层0.30.5m 厚种植土用自卸汽车运到位后,采取推土机摊铺,在地表层土回填后,按照工程师指示和施工图纸要求对地表设施恢复。 2.4 土方回填控制 土方回填过程中,依照试验确定土料最好含水量、摊铺厚度、碾压及扎实遍数,对填筑过程进行严格控制。推土机铺土时,对边坡处要进行开蹬处理,开蹬宽度按开挖边坡系数和铺土厚度计算确定。铺土厚
6、度不允许超出经试验确定铺土厚度。推土机碾压采取进退错距法,碾迹搭接宽度应大于 10cm 。人工扎实按每层20m 一次性达成要求向前推进,在回填铺土及碾压和扎实时其推进方向与轴线平行。人工扎实与碾压结合处其重合部位不应小于0.5m。对于碾压中出现漏压及欠压部位以及碾压不到位死角均采取人工扎实方法进行补救。分段碾压时接茬处应作成大于1:3斜坡,碾压时碾迹应重合0.5m ,上下层错缝距离不应小于1m 。在降雨前应及时压实作业面表层松土,并将作业面作成拱面或坡面以利排水,雨后应晾晒或对填土面淤泥去除,合格后方可继续填筑。在整个回填过程中,设置专员确保观察仪器与测量工作正常进行,并保护所埋设仪器和测量标
7、志完好。 四、质量检验 1、填筑前,首先对回填段进行地形、剖面测量复核,并把测量资料报送工程师复检。其次对测量后基槽进行基础面清理,然后报工程师进行回填前验收,验收合格后方可回填。 2、土方填筑时,对填筑段选派有经验工程技术人员在现场填筑中进行监督并亲密配合工程师监督人员工作。 3、 在土方填筑过程中,依照工程师同意土方填筑检测计划对每步土进行检测,检测合格后把检测资料报送工程师并报请工程师进行抽检,复检合格并经同意后进行下步土回填。 4、 在堆土料场,不定时对土料含水量进行检验,对于含水量较高土料必须翻晒,待其含水量达成要求后方可进行回填。 5、 在工程师检验后对不合格回填土,彻底按工程师指示进行返工、修理和补强。 6、 土方填筑完工后,首先对工程全部填筑部位按国家关于规范规程要求关于内容进行自检,自检合格后报请工程师进行验收。
