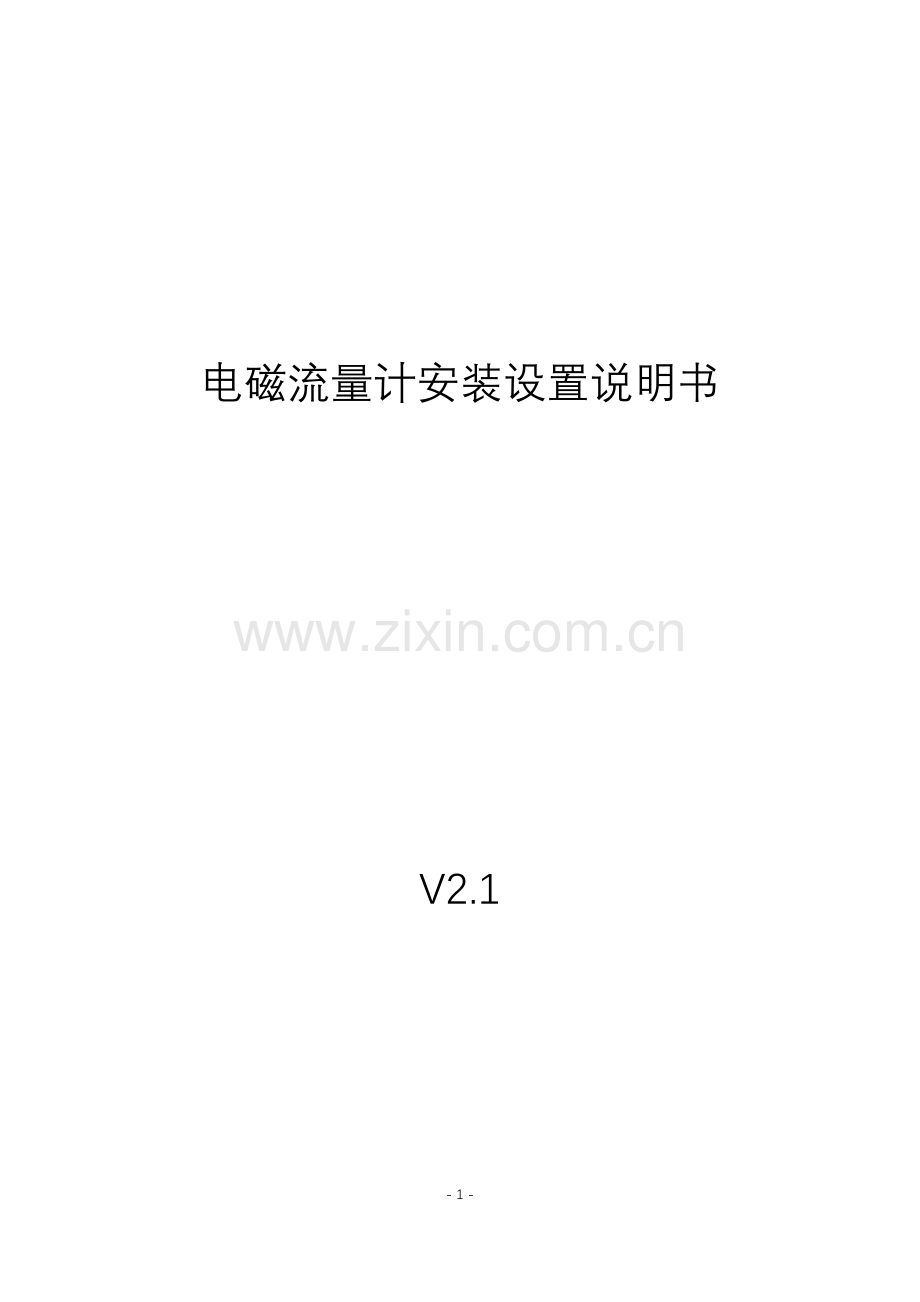

电磁流量计安装设置说明书

V2.1

- 16 -

目录
1流量计安装 - 1 -
1.1电磁流量计传感器的正确安装位置 - 1 -
1.2安装注意事项 - 1 -
1.3转换器接线图及端子说明 - 2 -
2转换器操作说明 - 4 -
2.1主界面说明 - 4 -
2.2按键定义和功能 - 4 -
2.3参数设置菜单一览表 - 5 -
2.4常用设置说明 - 7 -
2.4.1 4-20mA输出 - 7 -
2.4.2数字量输出 - 8 -
2.4.3 RS485通讯 - 10 -
2.4.4高低报警 - 11 -
2.4.5空管校准 - 12 -
2.4.6校验零点 - 12 -
2.5常见问题解决办法 - 12 -
3附录 - 13 -

1流量计安装
1.1电磁流量计传感器的正确安装位置

1.2安装注意事项
要选择无强电磁场辐射的场所安装流量计，避开例如电动机、变压器、变频器等一些容易引致电磁干扰的设备。
由于电磁式流量计的感应信号很弱，易受干扰影响。因此，传感器、转换器的基准电位必须与被测液体相同，共同接地。
电磁式流量计两侧安装接地环或接地电极的作用就是建立流量计壳体和液体的等电位。

传感器接地图
1.3转换器接线图及端子说明

一体式转换器端子

分体式转换器端子

各接线端子标识定义说明
类别
标识
说明
220VAC电源
N
220VAC零线
L
220VAC火线
PE
接地线
24VDC电源
V+
24V正极输入
V-
24V负极输入
励磁
励磁+
传感器励磁正极输出
励磁-
传感器励磁负极输出
信号
信号+
传感器信号输入正
信号-
传感器信号输入负
信号地
传感器地
频率、脉冲输出
频率\脉冲+
脉冲或频率输出正极，默认无源输出
频率\脉冲-
脉冲或频率输出负极，默认无源输出
4-20mA电流输出
4-20mA+
电流输出正，有源输出
4-20mA-
电流输出负，有源输出
RS485通讯输出
485通讯+
RS485输出正A
485通讯-
RS485输出负B
流量高报警输出
高报警+
流量上限报警输出正，无源输出
高报警-
流量上限报警输出负，无源输出
流量低报警输出
低报警+
流量下限报警输出正，无源输出
低报警-
流量下限报警输出负，无源输出

2转换器操作说明
2.1主界面说明

按键盘定义与液晶显示
2.2按键定义和功能
按键
测量界面
密码界面
菜单界面
参数设置
向左键
无
确认密码
推出当前菜单
保存参数，退出设置
向下键
按两下查看软件版本
选中位数字递减
选中菜单下移
选中位递减
向上键
循环选择屏幕下行显示内容
选中位数字递增
选中菜单上移
选中位递增
向右键
进入密码输入界面
选中位又移
进入菜单
选中位右移
2.3参数设置菜单一览表
菜单名称
设置方式
参数范围和说明
流量单位
选择
默认：m3/h
选择范围：M3/h,m3/m,m3/s,L/h,L/m,L/s,t/h,t/m,
t/s,kg/h，kg/m,kg/s.GPH,GPM,GPS,
流量小数位数
选择
默认：2
选择范围：0，1，2，3，
仪表量程
设置
默认：100 m3/h
选择范围：0~99999
仪表量程确定了仪表百分比显示，仪表频率输出，仪表电流输出与流量的对应关系
测量管道口径
选择
默认：50
选择范围：3~3000
流量方向控制
选择
默认：“允许正向和反向”，
选择范围：只允许正向，只允许反向，允许正向和反向
用来设置水流的测量方向，如果选择“只允许正向”或者“只允许反向”，则另一个方向的流量将不被测量。
工况流向
选择
默认：正向流向。
选择范围：正向流向，反向流向
用户认为调试时的流体方向和设计方向不一致，用户不比更改励磁线或者信号线，选择“正向流向，反向流向。”即可
流量零点修正
选择
是、 否
在水流静止情况下仪表还出现流量，则可以通过流量零点修正来自动修正零点。
零点值
设置
默认：0
设置范围：-100~100
可以用来查看零点修正后的零点值。也可以通过修改零点值来人工修正零点。
小流量切除
设置
默认：0.5%。
设置范围：0~50%
小信号切除点是用流量量程百分比表示的。小信号切除时，不显示流量，流速无输出。
总量单位
选择
默认：m3
设置范围：M3,L,t,kg
传感器系数
设置
默认：1。
设置范围：0.0001~10000
流量阻尼时间
选择
默认值20 S。
选择范围：0.2~50 S，流量越稳定
脉冲输出方式
选择
默认：频率
选择范围：频率，脉冲当量。参数设置方式见脉冲输出设置
脉冲当量单位
选择
默认：m3
选择范围：m3，L
脉冲当量
设置
默认：1 m3/h
设置范围0.0005~59.999
脉冲宽度
设置
默认：0ms，0ms代表占空比50%
设置范围：0~500ms
脉冲电平选择
选择
默认：高电平
选择范围：高电平，低电平
脉冲输出范围
设置
默认：2000Hz
设置范围：0~5000Hz
空管报警允许
选择
默认为允许。
选择范围：允许，禁止。
空管报警上限
设置
默认：2500
设置范围：大于空管报警下线，小于10000，具体见“空管报警设置“
空管报警下限
设置
默认：600
设置范围：小于空管报警上线，大于0，具体见“空管报警设置“
上限报警
设置
默认：99%
设置范围：0~99%。仪表量程百分比
下限报警
设置
默认：0%
设置范围：0~99%。仪表量程百分比
流量总量清零
选择
用来清零总量。
注：需要密码998123
正向总量预置
设置
设置范围：0-999999999
注：需要密码998123
反向总量预置
设置
设置范围：0-999999999
注：需要密码998123
仪表通讯格式
选择
默认：Modbus-RTU
选择范围：Modbus-RTU， Modbus-ASCII，MBmagCPV4.2
仪表通讯地址
设置
默认：1
设置范围：1~247
仪表通讯数据位
只读
只读项，在Modbus-RTU和MBmagCPV4.2协议下，显示为8，ASCII下显示为7
仪表通讯速度
选择
默认：9600
选择范围：1200，2400，4800，9600，19200，38400
仪表通讯校验位
选择
默认：无校验
选择范围：Modbus-RTU 无校验，奇校验，偶校验
Modbus-ASCII奇校验，偶校验
MBmagCPV4.2 无校验
流量修正允许
选择
默认：否
选择范围：否，是
流量修正
设置
具体设置见“流量修正设置”
语言
选择
默认：简体中文
选择范围：简体中文，英文
4mA校准
设置
设置范围：3~5 ，具体设置见“电流校准”
20mA校准
设置
设置范围：19~21，具体设置见“电流校准”
励磁频率选择
选择
默认：3.125Hz
选择范围：2Hz，2.5Hz，3.125Hz
密码设置
设置
默认：100000
设置范围：000000~999999
保存出厂设置
选择
默认：是
选择范围：是，否。用来保存流量计设置参数
恢复出厂设置
选择
默认：否
选择范围：是，否。用来恢复流量计设置参数
密度设置
设置
默认：1000 kg/m3
设置范围：0~999.当流量和总量单位位kg或t时参与计算

2.4常用设置说明
2.4.1 4-20mA输出
2.4.1.1接线方式

电流输出内部为15V供电，即有源输出，无需外部供电。在4～20mA信号制下，可驱动300Ω的负载电阻。
2.4.1.2参数设置
设置方法：进入菜单设置“仪表量程”。仪表量程对应的为电流满量程（20mA）。
v=νmax×I-416
v-当前流量
νmax-仪表量程
I-当前电流

对于4～20mA信号制，电流零点为4mA。因此，为提高输出模拟量电流的分辨率，用户应适当选择流量计的量程。
注意：电流输出只对正向流量有效。流量为负时，电流输出始终为4mA。
2.4.1.3电流校准
虽然每台流量计电流经过出厂校准，但是仍推荐现场使用时按照上位机的精度重新校准修正一下。
电流校准时候无需考虑当前流量值，进入校准菜单后电流会强制输出零点电流和满量程电流。
4mA校准
第一步，进入“4mA校准”菜单。
第二步，将电流表接在端子板上4-20mA的“+”和“-”端，观察电流表读数，若当前电流不是4mA，则将当前电流的值（正值）输入到本设置项中，保存退出当前菜单。输入后，电流的值会自动调节至4mA，
第三步，如果电流还是有误差，则再次重复第二步。直到电流正确。
20mA校准
第一步，进入“20mA校准”。
第二步，将电流表接在端子板上4-20mA的“+”和“-”端，观察电流表读数，若当前电流不是20mA，则将当前电流的值（正值）输入到本设置项中，输入后，保存退出，电流值会自动校准到20mA。
第三步，如果电流还是有误差，则再次重复第二步。直到电流正确。
2.4.2数字量输出
数字量输出是指频率输出和脉冲输出。频率输出和脉冲输出在接线上用的是同一个输出点，因此，用户不能同时选用频率输出和脉冲输出,而只能选用其中的一种。
2.4.2.1接线方式

有源脉冲输出 无源脉冲输出
。
2.4.2.2频率输出
频率输出的最大频率对应仪表量程。计算公式如下：
v=vmaxpmax×p
v-当前流量
vmax-仪表量程
pmax-最大频率输出
p-当前频率输出

频率输出的上限可调。用户可选0～5000Hz，正常默认0~2000Hz。也可选其它频率：如0～1000Hz或0～5000Hz等。
频率输出方式一般用于控制应用,因为它反映百分比流量，若用户用于计量应用，则应选择脉冲输出方式。
参数设置
顺序
设置项
说明
1
频率脉冲选择
选择为“频率“
2
频率输出范围
一般默认2000Hz。可以根据需求更改。不推荐修改此参数
3
脉冲宽度
默认为0。单位毫秒（ms）。用户可根据需求设置。为0的时候是50%占空比输出的，不推荐设置此项目，以免设置不当造成输出最高频率受限。
4
脉冲电平选择
默认高电平输出。如果有设备需要，可以改成低电平输出。哪个电平输出有效则，脉冲宽度对有效的电平起作用。
5
仪表量程
仪表量程对应着最大的频率输出

2.4.2.3脉冲输出方式
脉冲输出方式主要用于计量方式，输出一个脉冲，代表管道流过一个当量的流体，如一个脉冲代表1L或代表1m3等。
用户在选择脉冲当量时，应注意流量计流量范围和脉冲当量相匹配，每秒钟输出的最大脉冲值为2000。如果，管道流量过大而脉冲当量选的过小，将会造成流量计停止计量后，脉冲当量仍在继续输出，直到输出的脉冲数等于流量计量时所累积的流量。管道流量小而脉冲当量选的过大又会造成仪表很长时间才能输出一个脉冲。
另外，必须说明一点，脉冲输出不同于频率输出，脉冲输出是累积够一个脉冲当量就能输出一个脉冲，因此，脉冲输出不是很均匀的。一般测量脉冲输出应选用计数器仪表，而不应选用频率计仪表。
2.4.2.4参数设置
顺序
设置项
说明
1
频率脉冲选择
选择为“脉冲当量“
2
频率输出范围
一般默认2000Hz。可以根据需求更改。不推荐修改此参数
3
脉冲当量单位
根据需要设置好脉冲当量的单位，m3/p或者L/p
4
脉冲当量
根据界面第一行的单位设置脉冲当量，要注意选择的当量要符合实际使用情况，不能过大，也不能过小。
5
脉冲宽度
默认为0。单位毫秒（ms）。用户可根据需求设置。为0的时候是50%占空比输出的，不推荐设置此项目，以免设置不当造成输出最高频率受限。
6
脉冲电平选择
默认高电平输出。如果有设备需要，可以改成低电平输出。哪个电平输出有效则，脉冲宽度对有效的电平起作用。

2.4.3 RS485通讯
本公司电磁流量计具有标准的RS-485 通讯接口，采用Modobus-RTU标准协议，可以采集瞬时流量，瞬时流速，累计流量等参数。
技术参数
默认参数为：波特率 9600，1位起始位，8位数据位，1位停止位，无校验。
组网说明
本公司电磁流量计标准 MODBUS 通讯网络是总线型网络结构，支持 1 到 99 个电磁流量计组网，标准通讯连接介质为屏蔽双绞线在网络最远的电磁流量计通常要在通讯线两端并联一个 120欧姆的终端匹配电阻。
本公司为兼容市场常见仪表的寄存器地址和功能码，所以有部分寄存器定义重复。
数据帧格式
Mobus-RTU 格式（十六进制格式）为主从结构，即：主站先发送一帧数据，从站接收到后再给予应答。
主站命令帧结构
帧起始
设备地址
功能代码
寄存器地址
寄存器长度
CRC校验
帧结束
T1-T2-T3-T4
8Bit
8Bit
16Bit
16Bit
16Bit
T1-T2-T3-T4
主站命令帧说明：设备地址为流量计设置的通讯地址，功能代码为 Modbus 的功能码（这里通常为 03或者04），寄存器地址为所要读取数据的寄存器地址（详见第二章），寄存器长度为所需要读的寄存器个数，CRC 校验可用相关软件计算。
从站响应帧结构
帧起始
设备地址
功能代码
数据长度
数据
CRC校验
帧结束
T1-T2-T3-T4
8Bit
8Bit
8Bit
N个8Bit
16Bit
T1-T2-T3-T4
从站响应帧说明：设备地址为流量计设置的通讯地址（即主站发送过来的地址），功能码也与主站发送的一致，数据长度为从站回复数据的个数。
举例：假设读取设备地址为1的瞬时流量。瞬时流量寄存器地址为1800，数据类型float。
主站发送命令：
从站地址
功能码
寄存器地址高位
寄存器地址地位
数据长度高位
数据长度低位
CRC高位
CRC低位
01
03
07
08
00
02
C4
86

从机回复数据
从站地址
功能码
数据长度
数据C
数据D
数据A
数据B
CRC高位
CRC低位
01
03
04
04
19
3F
9E
BA
9C
数据解析
瞬时流量数据类型为float，高低位顺序位CDAB。即十六进制为3F 9E 04 19 （04 <->A；19<->B；3F<->C；9E<->D），按照十六进制转浮点数，换算结果为1.234500。
注意：不同数据类型的高低位顺序不同。Float和long为CDAB即先发送低位，后发送高位。，float inverse和Long inverse发送顺序为先发送高位后发送低位ABCD。
寄存器地址表见附录
2.4.4高低报警
2.4.4.1接线方式

高低报警为无源输出，外接电源不得高于30VDC。电流不得大于500mA。
2.4.4.2参数设置
设置 “上限报警”或者“下限报警”，设置数值为量程的百分比。当流量大于或者小于设置值时，对应的输出打开。
2.4.5空管校准
流量计空满管在在出现管道环境改变时候会出现错误报警，如介质的导电性和管道为PCV塑料管道，需要从新设置。设置方法为，在满管情况下空管报警下限大于中间一行跳动值，空管情况空管报警下限小于中间一行跳动值。原则为，空管报警下限略大于满管情况下中间跳动值。
2.4.6校验零点
流量计的零点校验非常重要。零点是否采样准确直接影响仪表的线性度。在长时间的使用过程中会出现零点 偏移，此时就要进行零点修正。确保管道中充满流体并且处于静止状态，良好接地，使用转换器的自动检验零点功能来获取仪表零点。

2.5常见问题解决办法
2.5.1瞬时流量为负数
有时因为现场安装失误导致流量计装反。使用时候瞬时流量为负数。
这时候需要进菜单“工况流向”，将默认的“正向流向”改成“反向流向”，保存退出，即可。
但是修改之前的总量还是为反向，不会变成正向总量累计。
2.5.2仪表无显示
检查电源是否连接
检查电源保险丝是否完好
检查供电电压是否符合要求。
线圈有损
检查励磁线之间电阻值是否正常，小于70大于40欧姆。
检查励磁端子的交流电压是否大于20小于50V

3附录
仪表变量地址定义
Float和 Long 为先发高位后发地位即（3、4、1、2）float Inverse和 Long Inverse 为先发低位后发高位即（1、2、3、4）
使用有些PLC组态王等设备读取，需要在原来的寄存器地址上加1
功能码

地址（十进制）
地址（十六进制）
数据格式
数据长度
寄存器定义
03
144
0x90
Double
4
正向累积量双精度浮点数表示
03
472
0x1D8
Double
4
反向累积量双精度浮点数表示
03
1284
0x504
Float
2
正向累积量浮点数表示
03
1792
0x700
Double
4
瞬时流量双精度浮点表示
03
1800
0x708
Float
2
瞬时流量浮点表示
03
2000
0x7D0
Float
2
瞬时流量浮点表示
03
2002
0x7D2
Float
2
瞬时流速浮点表示
03
2004
0x7D4
Float
2
流量百分比浮点表示
03
2006
0x7D6
Long
2
只读为0
03
2008
0x7D8
Long
2
正向总流量数值整数部分
03
2010
0x7DA
Float
2
正向总流量数值小数部分
03
2012
0x7DC
Long
2
反向总流量数值整数部分
03
2014
0x7DE
Float
2
反向总流量数值小数部分
03
2016
0x7E0
Unsigned Short
1
瞬时流量单位
0: L/s 1： L/m
2：L/h； 3：m3/s
4: m3/m 5：m3/h
03
2017
0x7E1
Unsigned Short
1
总流量单位
0：L 1: m3
03
2018
0x7E2
Unsigned Short
1
上限报警状态（1：报警，0：不报警）
03
2019
0x7E3
Unsigned Short
1
下限报警状态（1：报警，0：不报警）
03
2020
0x7E4
Unsigned Short
1
空管报警状态(1:报警,0:不报警）
04
4112
0x1010
Float Inverse
2
瞬时流量浮点表示
04
4114
0x1012
Float Inverse
2
瞬时流速浮点表示
04
4116
0x1014
Float Inverse
2
流量百分比浮点表示
04
4118
0x1016
Long Inverse
2
只读0
04
4120
0x1018
Long Inverse
2
正向总流量数值整数部分
04
4122
0x101A
Float Inverse
2
正向总流量数值小数部分
04
4124
0x101C
Long Inverse
2
反向总流量数值整数部分
04
4126
0x101E
Float Inverse
2
反向总流量数值小数部分
04
4128
0x1020
Unsigned short
1
瞬时流量单位
0: L/s 1： L/m
2：L/h； 3：m3/s
4: m3/m 5：m3/h
04
4129
0x1021
Unsigned Short
1
累计流量总量单位
0：L 1: m3
04
4130
0x1022
Unsigned Short
1
上限报警
04
4131
0x1023
Unsigned Short
1
下限报警
04
4132
0x1024
Unsigned Short
1
空管报警状态(1:报警,0:不报警）
04
4133
0x1025
Unsigned Short
1
只读为0
