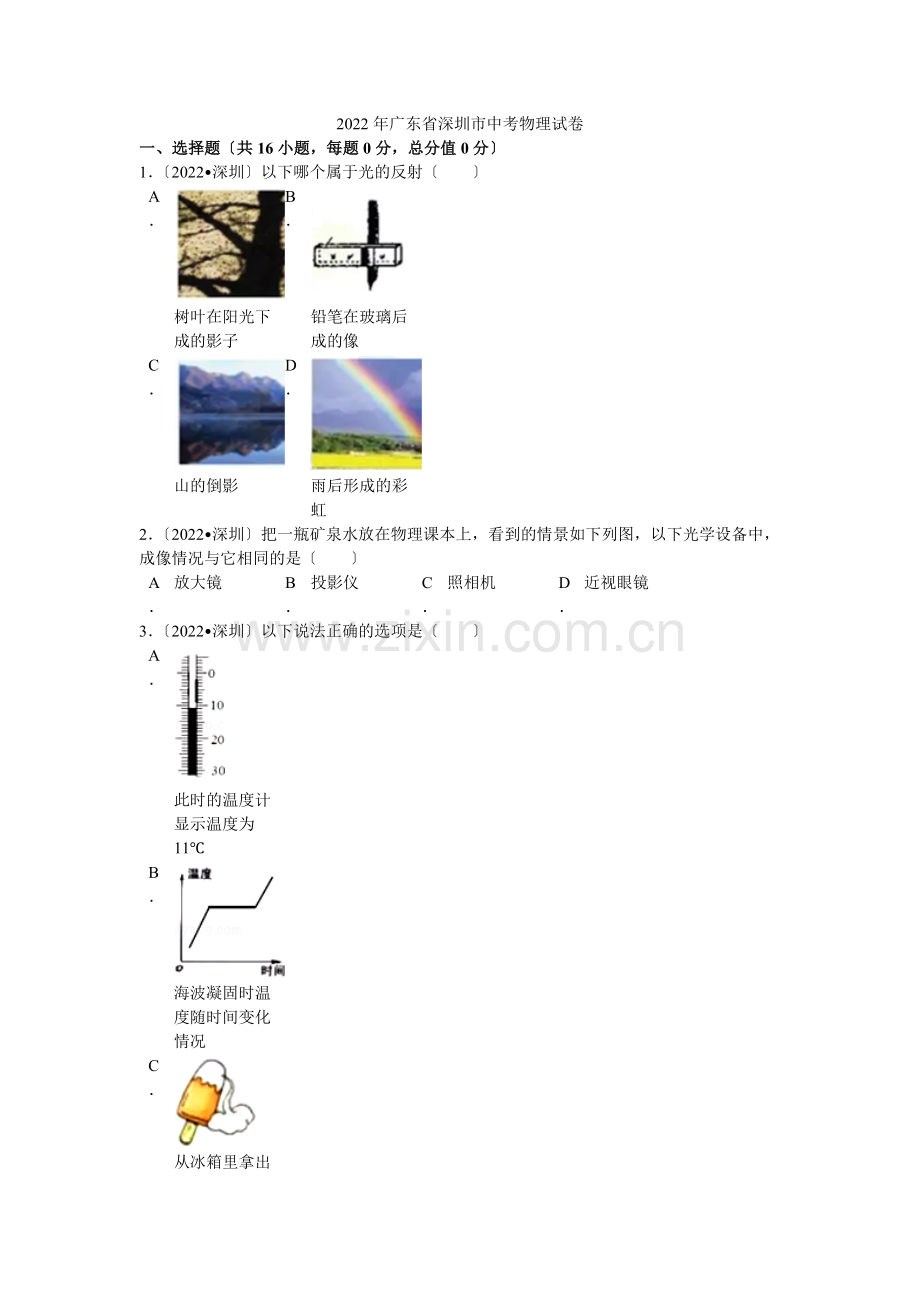

2022年广东省深圳市中考物理试卷
一、选择题〔共16小题，每题0分，总分值0分〕
1．〔2022•深圳〕以下哪个属于光的反射〔　　〕

A．

树叶在阳光下成的影子
B．

铅笔在玻璃后成的像

C．

山的倒影
D．

雨后形成的彩虹
2．〔2022•深圳〕把一瓶矿泉水放在物理课本上，看到的情景如下列图，以下光学设备中，成像情况与它相同的是〔　　〕

A．
放大镜
B．
投影仪
C．
照相机
D．
近视眼镜
3．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．

此时的温度计显示温度为11℃

B．

海波凝固时温度随时间变化情况

C．

从冰箱里拿出的雪糕会冒“白汽〞，这是升华现象

D．

小明从游泳池里出来会感觉冷，这是蒸发吸热
4．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．
冷水一定比热水的内能小，是因为冷水温度较低

B．
汽油机在做功冲程中，是内能转化为机械能

C．
用火炉烧水，是通过做功的方法增加水的内能

D．
中午海滩上沙子比水热，是因为水的比热容较小
5．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．
只要物体振动，人们就能听到声音

B．
声音的音调和振动的频率有关

C．
摩擦生电的实质是产生了电荷

D．
相互吸引的小球一定是带异种电荷的小球
6．〔2022•深圳〕将木块放在小车上，向右匀速直线运动〔不计空气阻力〕说法正确的选项是〔　　〕

A．
以小车为参照物，木块是运动的

B．
小车速度越大，惯性越大

C．
向右行驶突然刹车，木块会继续向右运动

D．
木块的重力与支持力是一对相互作用力
7．〔2022•深圳〕甲机械能比乙机械能的功率大，表示两机械在工作时〔　　〕

A．
甲做功多
B．
甲更省力
C．
甲做功快
D．
甲用时少
8．〔2022•深圳〕以下说法错误的选项是〔　　〕

A．
甲：压力相同，接触面积越大，压强越大

B．
乙：同一液体，深度相同时，各个方向压强相等

C．
丙：马德保半球实验证明了大气压强的存在

D．
丁：托里拆利实验测量了大气压强的大小
9．〔2022•深圳〕使用以下工具可以省力的是〔　　〕

A．

B．

C．

D．

10．〔2022•深圳〕如下列图，将边长10cm的正方体木块放入装有水的烧杯中，木块静止时，上外表距离水面4cm，g取10N/kg，那么〔　　〕

A．
木块受到的浮力为4N

B．
使木块完全浸没需要4N向下的力

C．
木块的密度是0.4g/cm3

D．
木块底部受到水向上的压强为103Pa
11．〔2022•深圳〕以下描述正确的选项是〔　　〕

A．

静止时在水平面上的小车受力图

B．

匀速直线运动的路程与时间的关系

C．

条形磁铁的磁场分布

D．

电流表的读数为2.7A
12．〔2022•深圳〕当教室使用投影仪时，灯泡十分烫，要使用电风扇进行降温．在使用投影仪时，要先翻开风扇确保风扇正常工作后，才通电使灯泡发光，M为电风扇．下面正确的电路图是〔　　〕

A．

B．

C．

D．

13．〔2022•深圳〕如图，保持电源电压不变，开关S由断开到闭合．以下说法正确的选项是〔　　〕

A．
电流表示数不变，电压表示数变大

B．
电流表示数变大，电压表示数不变

C．
电流表示数变大，电压表示数变大

D．
电流表示数不变，电压表示数不变
14．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．
进户线是火线和地线

B．
电能表的标定电流为20A

C．
空气开关相当于保险丝的作用

D．
电能表与空气开关并联
15．〔2022•深圳〕对以下现象的描述不合理的是〔　　〕

A．
甲：奥斯特实验说明通电导体周围存在磁场

B．
乙：闭合开关后小磁针静止后会指向如下列图的位置

C．
丙：利用这个装置可以探究“电磁感应〞现象

D．
丁：电流相同，电磁铁的磁性随线圈匝数增加而增强
16．〔2022•深圳〕关于平安用电，以下做法正确的选项是〔　　〕

A．
让家里的多个大功率用电器共用一个插座

B．
使用测电笔时，不能接触笔尾金属局部

C．
用电器着火时，先用水灭火，再切断电源

D．
有金属外壳的用电器必须使用三孔插座
二、解答题〔共6小题，总分值0分〕
17．〔2022•深圳〕实验探究题
①在探究“滑动摩檫力的大小与哪些因素有关〞的实验中，小明的两次实验如图1甲、乙所示．
a、用弹簧测力计在水平方向向右拉动物体．
b、如乙图所示，假设拉动的木块上再放一个砝码，那么发现弹簧测力计示数变大，说明在接触面积粗糙程度相同时，滑动摩擦力越大．
②如图2是探究“动能大小与哪些因素有关〞的实验装置．
a、运用不同的两个小球，从高度相同的斜面上滑下，为的是让它们在到达水平面时相同．
b、通过观察可看出动能与质量的关系，上述过程中，出了转换法，还用了方法．
③小明用调节好的天平测金属块的质量，天平平衡时，右盘中所加的砝码和游码位置如图3所示，那么所测金属块的质量是g．
18．〔2022•深圳〕如图1所示，用图1甲的电路图测量定值电阻Rx的阻值大小，图乙是未完成的实验电路．
①该实验原理为：
②根据图1甲的电路图连接实物图连接电路另一条线，应接在〔选填“A〞或“C〞〕接线柱．
③闭合电路前，应把滑动变阻器滑到端〔选填“A〞或“B〞〕，闭合开关，发现电压表示数接近电源电压，电流表没示数，那么电阻〔选填“短路〞或“断路〞〕．
④滑动变阻器除了保护电路外，还有一个作用是．
⑤测量电阻值，将滑动变阻器换成两个阻值电阻R1和R2〔R1＜R2〕，分别进行了3次不同的实验，并记录下来，如图2所示，第三次数是图〔选题“甲〞或“乙〞或“丙〞〕中进行的实验．

电压
电流
电阻
第一次
0.85
0.14
6.07
第二次
1.21
0.20
6.05
第三次
2.11
0.35
6.03
19．〔2022•深圳〕同学用滑轮组提升一边长为0.2m的正方体物块，物块质量为20kg，如下列图：
〔1〕人未拉动细绳时，物块静止在水平面地面上，求对地面的压强〔g=10N/kg〕
〔2〕当人用125N的力拉动细绳使物体升高1m，求此时的机械效率
20．〔2022•深圳〕如图，是某电热水器的内部电路图，电源电压为220V，R1，R2为定值电阻，R1=22欧，R2=198欧．其中R1为电热丝，给水加热；R2控制电路，使电路处于加热或者保温状态．求：
〔1〕当S1闭合时为保温状态，求此时电路中的电流．
〔2〕当S1、S2都闭合时为加热状态，求此时电路的电功率．
21．〔2022•深圳〕A、B两个用电器分别接入甲图的电路中，经测量，用电器A、B的I与U关系如图乙所示，写出从乙图所示的中获得的信息．
①A用电器的电阻RA=Ω．
②B用电器的电阻RB随电压的增大而．〔选填“增大〞、“减小〞或“不变〞〕
③另外写出一条从乙图获得的物理信息．〔①②除外〕
22．〔2022•深圳〕近年来，频繁发生轮船翻沉事件，以下是关于此事的一些材料信息．
请你模仿样例格式，从材料原方中摘抄出涉及到物理知识的内容，并写出对应的物理知识或规律．
①救援队抵达轮船翻沉现场后，首先进行水下摸索搜救工作，潜水员进入深水区时，需穿好潜水装备；之后救援队利用多台装有多个滑轮组的起吊机器，把船体打捞出水面；在清理船舱时，搜救员利用重锤砸开损坏变形的门窗，用撬棒撬开堵塞通道的重物，为了进一步进行水下搜救，救援队利用起吊机器，把船体脱离出事水域．②专家建议：如乘客以外落水，一定要穿好救生衣迅速离开船体，以防被漩涡再次吸入船只；同时应仰起头，保持身体倾斜，借助救生衣的强大浮力，慢慢浮出水面，浮上水面后，不要将手举出水面，要放在水下划水，使头部保持在水面以上．
序号
材料原文
物理知识
样例
以防被漩涡再次吸入船只
漩涡越大的位置，液体压强越小
①

②

2022年广东省深圳市中考物理试卷
参考答案与试题解析
一、选择题〔共16小题，每题0分，总分值0分〕
1．〔2022•深圳〕以下哪个属于光的反射〔　　〕

A．

树叶在阳光下成的影子
B．

铅笔在玻璃后成的像

C．

山的倒影
D．

雨后形成的彩虹
考点：
光的反射．菁优网版权所有
专题：
光的传播和反射、平面镜成像．
分析：
要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的．
要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．
要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．
解答：
解：A、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
B、铅笔在玻璃后成的像是光的两次折射，故与题意不符；
C、平静的水面上山的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的．故与题意不符．
应选C．
点评：
光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；光遇到物体外表会发生反射：平面镜成像就是光的反射形成的；光从一种介质斜射入另一种介质时，光的传播方向会发生偏折：钢笔错位、筷子变折、海市蜃楼，凸透镜成像等都属于光的折射现象．
2．〔2022•深圳〕把一瓶矿泉水放在物理课本上，看到的情景如下列图，以下光学设备中，成像情况与它相同的是〔　　〕

A．
放大镜
B．
投影仪
C．
照相机
D．
近视眼镜
考点：
凸透镜成像的应用．菁优网版权所有
专题：
透镜及其应用．
分析：
矿泉水瓶的形状是一个圆柱形，里面又装有水，那么这装有矿泉水瓶就构成了一个凸透镜．假设物体在凸透镜的1倍焦距以内时，成一个正立、放大的虚像．
解答：
解：此时装有水的矿泉水瓶相当于一个凸透镜，此时将字放在凸透镜后面，即相当于将字放在了凸透镜的1倍焦距以内，故此时能看到一个正立放大的虚像，放大镜成像情况与它相同．
投影仪，2f＞u＞f，成倒立、放大的实像；
照相机，u＞2f，成倒立、缩小的实像；
近视眼镜是凹透镜．
应选A．
点评：
此题通过一个日常现象，考查了凸透镜成像的应用，首先要确定盛水的玻璃杯相当于凸透镜，凸透镜成像属于光的折射．
3．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．

此时的温度计显示温度为11℃

B．

海波凝固时温度随时间变化情况

C．

从冰箱里拿出的雪糕会冒“白汽〞，这是升华现象

D．

小明从游泳池里出来会感觉冷，这是蒸发吸热
考点：
温度计的使用及其读数；熔化和凝固的温度—时间图象；蒸发及其现象；液化及液化现象．菁优网版权所有
专题：
温度计、熔化和凝固；汽化和液化、升华和凝华．
分析：
〔1〕在使用温度计以前，应该观察它的量程，认清它的最小刻度值．
〔2〕将图象表示的物理过程与晶体熔化的实际情况联系起来，即可得到答案．
〔3〕物质由气态变为液态是液化．
〔4〕在任何温度下都能发生的汽化现象叫做蒸发．蒸发吸热．
解答：
解：A、温度计的分度值是1℃，液面在零刻度以下，因此该温度计的示数是﹣11℃．故A错误．
B、海波是一种晶体，而图象是晶体的熔化图象．故B错误．
C、冒出“白气〞，是空气中的水蒸气遇冷的雪糕凝结成的小水滴，属于液化现象．故C错误．
D、小明从游泳池里出来会感觉冷，这是因为身体上水发生蒸发现象，蒸发吸热．故D正确．
应选：D．
点评：
此题考查了学生对温度计的读数，物态变化，利用所学知识，解决实际问题，表达了学以致用，有意义！
4．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．
冷水一定比热水的内能小，是因为冷水温度较低

B．
汽油机在做功冲程中，是内能转化为机械能

C．
用火炉烧水，是通过做功的方法增加水的内能

D．
中午海滩上沙子比水热，是因为水的比热容较小
考点：
内能的概念；热传递改变物体内能；比热容解释简单的自然现象；内燃机的四个冲程．菁优网版权所有
专题：
分子热运动、内能；比热容、热机、热值．
分析：
〔1〕内能是物体内部所有分子做无规那么热运动的动能和分子势能的总和；物体的内能与温度和质量有关，物体的温度越高、质量越大，内能越大；
〔2〕汽油机能量转化情况，吸气和排气冲程不发生能量转化．压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能；
〔3〕改变物体内能的方式有两种：做功和热传递；
〔4〕质量和吸收相同的热量，比热容越大的物体升高的温度越低．
解答：
解：
A、内能与物体的温度和质量有关，因此热水的内能不一定比冷水的内能多，故A错误；
B、汽油机的四个冲程是吸气、压缩、做功、排气冲程．做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能，故B正确．
C、用火炉烧水，是通过热传递的方法增加水的内能，故C错误；
D、沙子发烫而水不热是因为水的比热容大，质量和吸收相同的热量沙子升高的温度要大，故D错误．
应选B．
点评：
此题综合考查了内能、汽油机的能量转化、比热容的认识和理解，要牢固掌握这些根底知识．
5．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．
只要物体振动，人们就能听到声音

B．
声音的音调和振动的频率有关

C．
摩擦生电的实质是产生了电荷

D．
相互吸引的小球一定是带异种电荷的小球
考点：
声音的传播条件；频率及音调的关系；摩擦起电的实质；电荷间的相互作用规律．菁优网版权所有
专题：
声现象；电流和电路．
分析：
〔1〕人们听到声音的条件是：有振动的声源，有传声的介质，有正常的耳朵．
〔2〕音调是指声音的上下，由振动频率决定．
〔3〕电荷不能产生，也不能消失，只能发生转移．
〔4〕异种电荷相吸引，带电物体和轻小的不带电物体之间也吸引．
解答：
解：
A、振动频率不在20～20000Hz范围内的，在真空中的，距离太远或响度太小的，耳朵结构受到损伤的，这些情况听不到声音，故A错误；
B、音调和振动频率有关，故B正确；
C、摩擦生电实质是电子的转移，故C错误；
D、带电物体和轻小的不带电物体之间也吸引，故D错误．
应选：B．
点评：
〔1〕振动一定发声，但声不一定被人们听到；发声一定振动，有的振动不一定被人发现．
〔2〕两小球相到吸引可能是两种情况：分别带异种电荷，或一个带电一个不带电．
6．〔2022•深圳〕将木块放在小车上，向右匀速直线运动〔不计空气阻力〕说法正确的选项是〔　　〕

A．
以小车为参照物，木块是运动的

B．
小车速度越大，惯性越大

C．
向右行驶突然刹车，木块会继续向右运动

D．
木块的重力与支持力是一对相互作用力
考点：
参照物及其选择；力作用的相互性；惯性；力与运动的关系．菁优网版权所有
专题：
长度、时间、速度；运动和力．
分析：
〔1〕物体具有保持原来运动状态不变的性质，即惯性，惯性大小只与物体的质量有关，与运动速度和受力情况无关；
〔2〕作用在同一物体上的力，大小相等、方向相反、作用在同一直线上，这两个力是一对平衡力；
〔3〕力的作用是相互的，一个物体受到力，会给施力物体一个反作用力．
解答：
解：A、木块和车一起向右匀速直线运动，以小车为参照物，木块静止，故A错误；
B、惯性只与质量有关，与速度无关，故B错误；
C、小车突然刹车，由于惯性，木块保持原来的运动状态，所以向右运动，故C正确；
D、相互作用力是作用在两个物体上，木块的重力和支持力是一对平衡力，故D错误．
应选：C．
点评：
此题考查参照物、力作用的相互性、惯性及力与运动的关系，知识点较多，属于中等题．
7．〔2022•深圳〕甲机械能比乙机械能的功率大，表示两机械在工作时〔　　〕

A．
甲做功多
B．
甲更省力
C．
甲做功快
D．
甲用时少
考点：
功率的概念．菁优网版权所有
专题：
功、功率、机械效率．
分析：
功率来表示物体做功的快慢．功率是指物体在单位时间内所做的功．计算公式P=．
解答：
解：
A、由W=Pt可知，功率大的机械做功不一定多，故A错误；
BC、功率来表示物体做功的快慢的物理量，功率大的做功快，省力与功率大小无关，故B错误，C正确；
D、由t=可知，功率大的机械用的时间不一定少，故D错误．
应选C．
点评：
此题考查对功率的认识和理解，属于一道根底题．注意省力多少与功率没有关系．
8．〔2022•深圳〕以下说法错误的选项是〔　　〕

A．
甲：压力相同，接触面积越大，压强越大

B．
乙：同一液体，深度相同时，各个方向压强相等

C．
丙：马德保半球实验证明了大气压强的存在

D．
丁：托里拆利实验测量了大气压强的大小
考点：
压强；液体的压强的特点；大气压强的存在；大气压强的测量方法．菁优网版权所有
专题：
压强、液体的压强；气体的压强、流体压强与流速的关系．
分析：
A、根据p=分析受力面积和压强的关系；
B、液体内部压强的特点知道：液体对容器底和侧壁都有压强，在同一深度向各个方向都有压强，并且相等；
C、证明了大气压强的存在实验是由德国马德堡市的市长、学者奥托•格里克完成的；
D、托里拆利最早完成了测量大气压值的实验．
解答：
解：A、由图可知，两手指受到的压力相同，左边手指与铅笔的接触面积大，由p=可知，在压力一定时，受力面积越大，压强越小．故A错误；
B、据液体内部压强的特点可知，在同一深度，液体向各个方向压强相等，故B正确；
C、物理学家马德堡最早用实验证明了大气压强的存在，故C正确；
D、科学家托里拆利最早完成了测量大气压值的实验，故D正确．
应选A．
点评：
平时学习物理知识时要多联系生活实际、多举例、多解释，提高利用所学物理知识分析实际问题的能力，注意题目要求，选择错误的．
9．〔2022•深圳〕使用以下工具可以省力的是〔　　〕

A．

B．

C．

D．

考点：
杠杆的分类．菁优网版权所有
专题：
简单机械．
分析：
结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆
解答：
解：
A、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆；
B、图示剪刀在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、定滑轮实质是一个等臂杠杆，在使用过程中，动力臂等于阻力臂，是等臂杠杆；
D、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆．
应选A．
点评：
此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂
10．〔2022•深圳〕如下列图，将边长10cm的正方体木块放入装有水的烧杯中，木块静止时，上外表距离水面4cm，g取10N/kg，那么〔　　〕

A．
木块受到的浮力为4N

B．
使木块完全浸没需要4N向下的力

C．
木块的密度是0.4g/cm3

D．
木块底部受到水向上的压强为103Pa
考点：
浮力大小的计算；密度的计算；液体的压强的计算．菁优网版权所有
专题：
密度及其应用；压强、液体的压强．
分析：
〔1〕求出木块浸入水中的体积，即为排开水的体积，利用F浮=ρ水gV排计算浮力大小；
〔2〕使木块完全浸没受到的力等于木块露出局部在水中受到的浮力，利用F浮=ρ水gV排计算；
〔3〕木块漂浮所受浮力等于重力，利用重力公式求出质量，然后利用密度公式求其密度；
〔4〕求出木块底部距离水面的高度，然后利用液体压强公式求解．
解答：
解：A、木块排开水的体积〔即浸入水中的体积〕为：V排=10cm×10cm×〔10cm﹣4cm〕=600cm3=6×10﹣4m3，
木块受到的浮力为F浮=ρ水gV排=1.0×103kg/m3×10N/kg×6×10﹣4m3=6N．故A错误；
B、使木块完全浸没还需要的力：
F===1.0×103kg/m3×10N/kg×〔0.1×0.1×0.04〕m3=4N．故B正确；
C、根据浮沉条件得，G物=F浮=6N，
由G=mg和得：ρ木===0.6×103kg/m3=0.6g/m3；故C错误；
D、木块底部受到水向上的压强：
p=ρ水gh=1.0×103kg/m3×10N/kg×0.06m=600Pa．故D错误．
应选B．
点评：
此题以正方体木块漂浮在水中，考查了学生对浮力大小的计算、密度的计算、液体压强的计算等多个知识点的掌握情况，是一道综合性很强的题目．关键是公式的灵活运用．
11．〔2022•深圳〕以下描述正确的选项是〔　　〕

A．

静止时在水平面上的小车受力图

B．

匀速直线运动的路程与时间的关系

C．

条形磁铁的磁场分布

D．

电流表的读数为2.7A
考点：
力的示意图；匀速直线运动；磁感线及其特点；电流表的读数方法．菁优网版权所有
专题：
图像综合题．
分析：
A、对小车进行受力分析，在水平地面上静止的小车，处于平衡状态，受平衡力作用；
B、匀速直线运动的s﹣t图象是一条经过原点的直线；
C、根据磁体外部磁感线的方向分析；
D、根据电流变所选量程，确定分度值，然后再读数．
解答：
解：A、小车静止，在竖直方向上受：向下的重力和向上的支持力，它们是一对平衡力，故A正确；
B、匀速直线运动的s﹣t图象应该是一条经过原点的直线，而图中是一条平行横轴的直线，故B错误；
C、在磁体外部，磁感线的方向总是从N极出发流向S极，故条形磁铁的右端应为S极，左端应为N极，故C错误；
D、由图可知，接线柱接的是0～0.6A，那么分度值为0.02A，那么由指针位置可知电流表的读数为0.54A，故D错误．
应选A．
点评：
此题涉及到力的示意图，匀速直线运动的s﹣t图象，磁感线及其特点，电流表的读数等，是一道综合性较强的题目，也是中考常见题型．
12．〔2022•深圳〕当教室使用投影仪时，灯泡十分烫，要使用电风扇进行降温．在使用投影仪时，要先翻开风扇确保风扇正常工作后，才通电使灯泡发光，M为电风扇．下面正确的电路图是〔　　〕

A．

B．

C．

D．

考点：
电路图设计．菁优网版权所有
专题：
电流和电路．
分析：
先分析灯泡与电动机的连接方式，然后根据开关的作用使带动风扇的电动机先工作、灯泡再工作．
解答：
解：由题意可知，要先启动风扇，然后灯泡才接入电路；
A、由图示电路图可知，灯泡与风扇并联，灯泡与风扇同时启动，不符合要求，故A错误；
B、由图示电路图可知，灯泡与风扇并联，没有总开关，灯泡一直接入电路，闭合开关后风扇才开始工作，不符合要求，故B错误；
C、由图示电路图可知，灯泡与风扇并联，风扇总是接入电路，闭合开关后灯泡才开始工作，电路符合要求，故C正确；
D、由图示电路图可知，灯泡与风扇并联，两者同时工作，不符合要求，故D错误；
应选C．
点评：
此题考查了电路选择，分析清楚电路结构即可解题；此类题目是结合开关在电路中的作用，进行实际分析，要根据题意进行理解．
13．〔2022•深圳〕如图，保持电源电压不变，开关S由断开到闭合．以下说法正确的选项是〔　　〕

A．
电流表示数不变，电压表示数变大

B．
电流表示数变大，电压表示数不变

C．
电流表示数变大，电压表示数变大

D．
电流表示数不变，电压表示数不变
考点：
电路的动态分析．菁优网版权所有
专题：
电路变化分析综合题．
分析：
开关S由断开到闭合过程中，电压表始终测的是电源电压，所以可知电压表示数的变化；
根据并联电路电流特点可知R1电流的变化．
解答：
解：
由图电压表测电源电压，电流表测R1的电流，
当开关S由断开到闭合，电阻R1与R2并联，电压表示数不变；R1的支路与R2支路互不影响，所以R1的电流不变，即电流表示数不变．所以ABC错误，D正确．
应选D．
点评：
此题考查了电流表、电压表的使用，并联电路电流的特点，关键是弄清开关S由断开到闭合过程中电路的变化情况．
14．〔2022•深圳〕以下说法正确的选项是〔　　〕

A．
进户线是火线和地线

B．
电能表的标定电流为20A

C．
空气开关相当于保险丝的作用

D．
电能表与空气开关并联
考点：
家庭电路的连接．菁优网版权所有
专题：
电与热、生活用电．
分析：
利用以下知识分析答复：
〔1〕进户线为火线和零线，为家庭电路提供220V的电压；
〔2〕电能表上的10A〔20A〕，其中10A为标定电流，即平时允许通过电能表的最大电流为10A，而20A为短时间内允许通过的最大电流；
〔3〕空气开关和保险丝一样，都是在电路中电流过大时自动切断电路；
〔4〕电能表和空气开关都串联在干路上．
解答：
解：
A、进户线为火线和零线，故A错；
B、图示电能表的标定电流为10A，故B错；
C、空气开关和保险丝一样，都是在电路中电流过大时自动切断电路，故C正确；
D、电能表和空气开关都串联在干路上，故D错．
应选C．
点评：
此题考查了学生对家庭电路组成、连接及其作用的了解与掌握，属于根底题目．
15．〔2022•深圳〕对以下现象的描述不合理的是〔　　〕

A．
甲：奥斯特实验说明通电导体周围存在磁场

B．
乙：闭合开关后小磁针静止后会指向如下列图的位置

C．
丙：利用这个装置可以探究“电磁感应〞现象

D．
丁：电流相同，电磁铁的磁性随线圈匝数增加而增强
考点：
通电直导线周围的磁场；影响电磁铁磁性强弱的因素；电磁感应；通电螺线管的极性和电流方向的判断．菁优网版权所有
专题：
磁现象、电生磁；电动机、磁生电．
分析：
〔1〕奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；
〔2〕用右手握住螺线管，让四指弯向螺线管中电流的方向，那么大拇指所指的那端就是螺线管的北极；
〔3〕闭合电路的一局部导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；
〔4〕电磁铁磁性强弱与线圈匝数有关．
解答：
解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故不符合题意；
B、乙：根据安培定那么，可以判断螺线管的左端是N极，右端是S极，再根据刺激简单相互作用，小磁针左端为S极，右端为N极，故符合题意；
C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，故不符合题意；
D、丁：电流一定时，匝数越多，磁性越强．故D不符合题意．
应选B．
点评：
此题是一道电磁学的综合题，考查学生对电磁学一些知识点的了解和掌握情况，是一道根底题．
16．〔2022•深圳〕关于平安用电，以下做法正确的选项是〔　　〕

A．
让家里的多个大功率用电器共用一个插座

B．
使用测电笔时，不能接触笔尾金属局部

C．
用电器着火时，先用水灭火，再切断电源

D．
有金属外壳的用电器必须使用三孔插座
考点：
平安用电原那么．菁优网版权所有
专题：
电与热、生活用电．
分析：
〔1〕多个大功率用电器共用一个插座会造成电流过大；
〔2〕使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体；
〔3〕电器着火时，要先切断电源，再救火；
〔4〕有金属外壳的用电器应使用三孔插座，这样可防止因电器漏电而触电．
解答：
解：A、让家里的多个大功率用电器共用一个插座，会造成电流过大，易引发火灾，故A错误；
B、使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，故B错误；
C、用电器着火时，应先切断电源，再救火，如果先用水灭火，容易引发触电，故C错误；
D、有金属外壳的用电器应使用三孔插座，这样可防止因电器漏电而触电，故D正确．
应选D．
点评：
熟练掌握家庭电路中的平安用电常识，并能在实践中加以运用，有一定的现实意义，应引起我们的重视．
二、解答题〔共6小题，总分值0分〕
17．〔2022•深圳〕实验探究题
①在探究“滑动摩檫力的大小与哪些因素有关〞的实验中，小明的两次实验如图1甲、乙所示．
a、用弹簧测力计在水平方向向右　匀速　拉动物体．
b、如乙图所示，假设拉动的木块上再放一个砝码，那么发现弹簧测力计示数变大，说明在接触面积粗糙程度相同时，　压力越大　滑动摩擦力越大．
②如图2是探究“动能大小与哪些因素有关〞的实验装置．
a、运用　质量　不同的两个小球，从高度相同的斜面上滑下，为的是让它们在到达水平面时　速度　相同．
b、通过观察　物体被撞击后向前滑行距离的远近　可看出动能与质量的关系，上述过程中，出了转换法，还用了　控制变量法的　方法．
③小明用调节好的天平测金属块的质量，天平平衡时，右盘中所加的砝码和游码位置如图3所示，那么所测金属块的质量是　76.4　g．
考点：
探究摩擦力的大小与什么因素有关的实验；质量的测量与天平．菁优网版权所有
专题：
探究型实验综合题．
分析：
①水平匀速拉动物体，使物体做匀速直线运动，物体处于平衡状态，滑动摩擦力等于测力计的拉力；根据实验控制的变量分析图示实验情景，然后得出结论．
②由于动能的大小可能给多个因素有关，应用控制变量法来分析，高度相同时，小球滑到相同的水平面的速度就会相同；利用了转换法来进行探究活动，小球能够做功是观察小球推动小木块运动距离的远近来表达小球具有动能的大小．观察图示实验，根据实验控制的变量与实验现象得出结论．
③砝码与游码示数之和是天平的示数．
解答：
解：①a、用弹簧测力计在水平方向向右匀速拉动物体，物体处于平衡状态，由平衡条件可知，滑动摩擦力等于拉力．
b、如乙图所示，假设拉动的木块上再放一个砝码，那么发现弹簧测力计示数变大，物体受到的滑动摩擦力变大，由此可知，在接触面积粗糙程度相同时，压力越大滑动摩擦力越大．
②a、运用质量不同的两个小球，从高度相同的斜面上滑下，为的是让它们在到达水平面时速度相同．
b、通过观物体被撞击后向前滑行距离的远近可看出动能与质量的关系，上述过程中，出了转换法，还用了 控制变量法的方法．
③由图3所示可知，所测金属块的质量是50g+20g+5g+1.4g=76.4g．
故答案为：①a、匀速；b、压力越大；②a、质量；速度；b、物体被撞击后向前滑行距离的远近；控制变量法的；③76.4．
点评：
此题考查了“滑动摩檫力的大小与哪些因素有关〞实验与“动能大小与哪些因素有关〞实验，灵活应用控制变量法是正确解题的关键．
18．〔2022•深圳〕如图1所示，用图1甲的电路图测量定值电阻Rx的阻值大小，图乙是未完成的实验电路．
①该实验原理为：　R=
②根据图1甲的电路图连接实物图连接电路另一条线，应接在　C　〔选填“A〞或“C〞〕接线柱．
③闭合电路前，应把滑动变阻器滑到　A　端〔选填“A〞或“B〞〕，闭合开关，发现电压表示数接近电源电压，电流表没示数，那么电阻　断路　〔选填“短路〞或“断路〞〕．
④滑动变阻器除了保护电路外，还有一个作用是　改变电阻两端电压　．
⑤测量电阻值，将滑动变阻器换成两个阻值电阻R1和R2〔R1＜R2〕，分别进行了3次不同的实验，并记录下来，如图2所示，第三次数是图　甲　〔选题“甲〞或“乙〞或“丙〞〕中进行的实验．

电压
电流
电阻
第一次
0.85
0.14
6.07
第二次
1.21
0.20
6.05
第三次
2.11
0.35
6.03
考点：
伏安法测电阻的探究实验．菁优网版权所有
专题：
实验题；测量型实验综合题．
分析：
〔1〕测量导体电阻实验中，需要测量出导体中电流、导体两端电压，利用R=计算；
〔2〕伏安法测电阻实验中，滑动变阻器应用导体串联；
〔3〕为保护电路，闭合开关前滑动变阻器的滑片要位于最大阻值处，电流表无示数，说明电路应为断路；
〔4〕该实验中滑动变阻器的作用有两个：保护电路、改变定值电阻两端电压；
〔5〕串联电路中，总电阻等于各串联电阻之和，结合电流值分析．
解答：
解：
〔1〕测量定值电阻阻值的实验原理是：R=；
〔2〕滑动变阻器应“一上一下连入电路，由电路可知，定值电阻应与滑动变阻器的上接线柱连接，故应使用C接线柱，电路如以下列图：

〔3〕为保护电路，连接电路时，滑动变阻器的滑片应位于最大阻值处，即A端；电流表无示数，说明某处发生了断路，电压表示数接近电源电压，说明与电压表并联的电阻出现了断路；
〔4〕实验中滑动变阻器除了保护电路外，还可以改变电阻两端电压进行屡次测量；
〔5〕由表格中数据可知，第三次实验中，电路中的电流最大，说明总电阻最小，由于R1＜R2，总电阻最小的电路为甲．
故答案为：〔1〕R=；〔2〕C；如下列图；〔3〕A；断路；〔4〕改变电阻两端电压；〔5〕甲．
点评：
此题考查了连接电路图、电路故障判断、滑动变阻器的使用等问题，连接电路图时要注意电表正负接线柱不要接反；变阻器要“一上一下〞连入电路．
19．〔2022•深圳〕同学用滑轮组提升一边长为0.2m的正方体物块，物块质量为20kg，如下列图：
〔1〕人未拉动细绳时，物块静止在水平面地面上，求对地面的压强〔g=10N/kg〕
〔2〕当人用125N的力拉动细绳使物体升高1m，求此时的机械效率
考点：
压强的大小及其计算；滑轮〔组〕的机械效率．菁优网版权所有
专题：
压强、液体的压强；功、功率、机械效率．
分析：
〔1〕物块的质量，可求得其重力，物块的边长可求得其面积，物块静止在水平面地面上，对地面的压力等于其重力，再利用压强公式求解；
〔2〕根据求得的物块的重力和上升的高度，利用W=Gh可求得有用功，由图可知，物块由2段绳子承担，拉力，利用W=Fs可求得总功，再利用η=可求得此时的机械效率．
解答：
解：〔1〕物块的重力G=mg=20kg×10N/kg=200N，S=0.2m×0.2m=0.04m2，
物块静止在水平面地面上，对地面的压力等于其重力，即F=G=200N，
对地面的压强p===5×103Pa；
〔2〕W有用=Gh=200N×1m=200J，s=2h=2×1m=2m，
W总=Fs=125N×2m=250J，
此时的机械效率η=×100%=×100%=8
