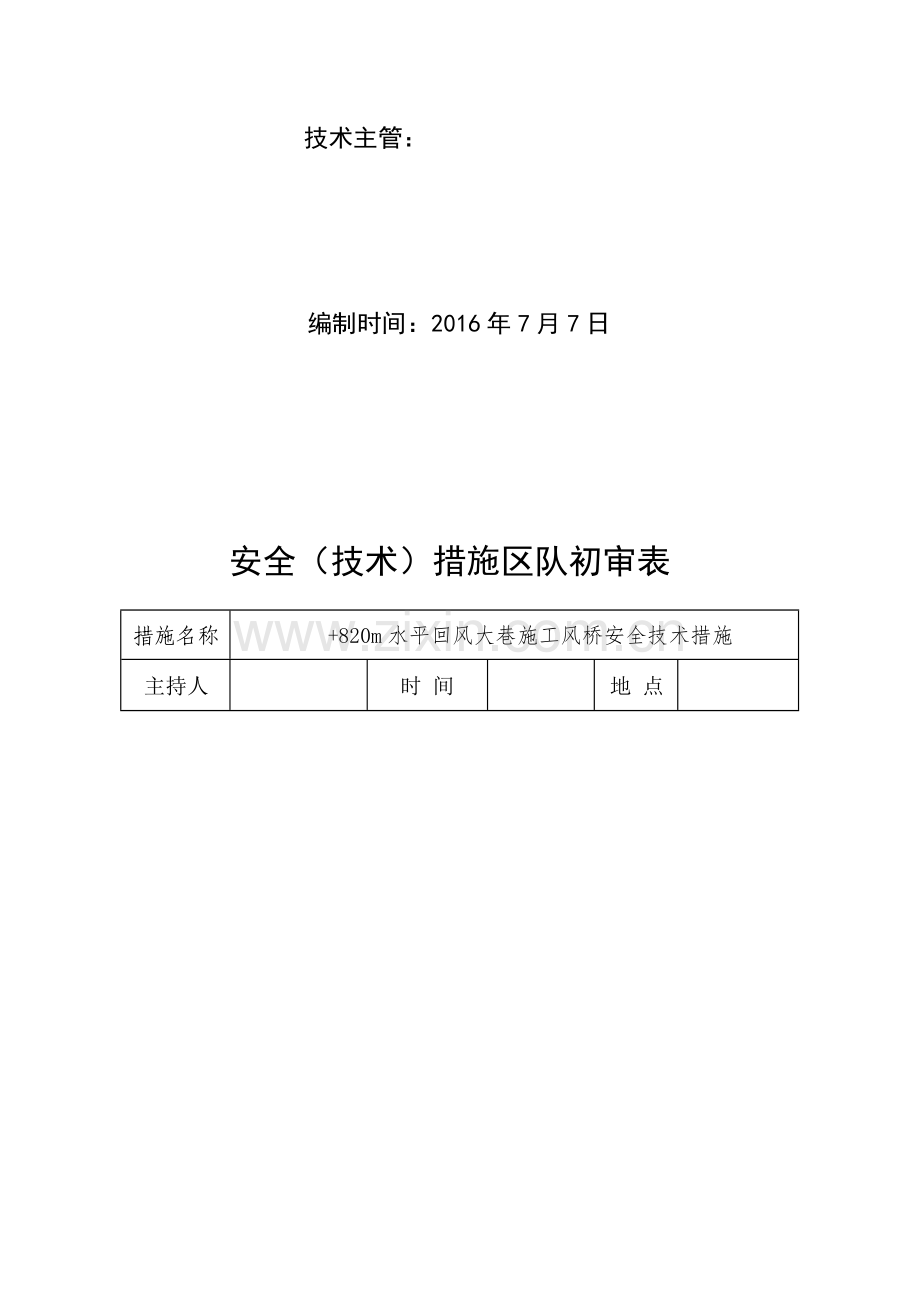

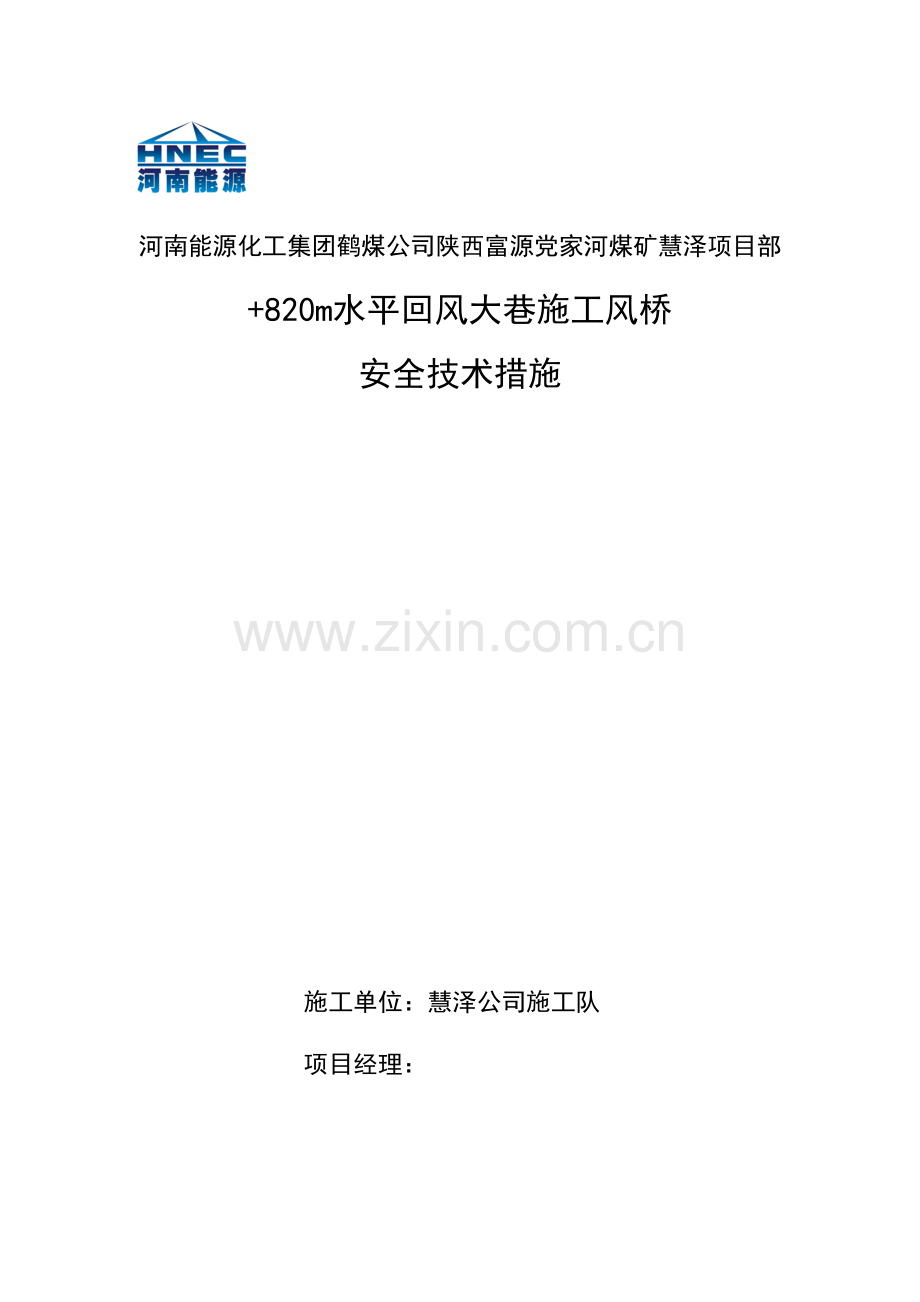

河南能源化工集团鹤煤公司陕西富源党家河煤矿慧泽项目部+820m水平回风大巷施工风桥安全技术措施施工单位：慧泽公司施工队项目经理：技术主管： 编制时间：2016年7月7日 安全（技术）措施区队初审表措施名称+820m水平回风大巷施工风桥安全技术措施主持人时 间地 点初审意见： 机电经理技术经理生产经理安全经理项目经理安全技术措施会审表措施名称：+820m水平回风大巷施工风桥安全技术措施主持人：会审时间会审地点调度室安检科生产技术科机运科通防科 会审意见:风桥安全技术措施安全技术措施审批表措施名称+820m水平回风大巷施工风桥安全技术措施副总工程师审批意见：总工程师审批意见：措施贯彻情况记录措施名称+820m水平回风大巷施工风桥安全技术措施贯彻时间地 点主 持 人贯彻人 统计记录应到(人)实到（人)未参加人员+820m水平回风大巷施工风桥安全技术措施 根据设计要求和矿安排，我公司在+820m水平回风大巷掘进期间，每个工作面主、辅运顺槽与+820m水平回风大巷交叉点需做风桥。为确保施工风桥期间安全顺利完成，特制定如下安全技术措施。BZfIU。一、 现场概况 目前我公司施工的+820m水平回风大巷，顶板标高在+783.855m水平，现已距风桥中心15m。二、 施工方法及工序 采用三一重工EBZ200掘进机掘进，割一排支护一排并初喷封闭，由于风桥位置较高，先爬坡割顶部，高度控制在3.5m，待风桥做完上部后，再退回掘进机进行下部施工。n08wT。三、 技术要求1.+820m水平回风大巷掘进距风桥中心12m时，按+13起坡（每排抬高200mm）做平距9.5m,然后变平做5m，再变-17下坡（每排落300mm）做平距7m风桥结束。SERZo。2.风桥中心5m范围高度6.5m。巷道宽度与+820m水平回风大巷相同。起坡后锚杆间排距不变，锚索变为2.4m一排，一排3根间距1.2m。四、 安全技术措施1.施工期间必须有副队长以上人员现场跟班，落实措施执行情况，协调全队工作，以确保安全生产。2.施工过程中要时刻注意顶帮压力情况，敲帮问顶要贯穿整个施工过程，必须确保安全后再施工。3.施工过程中若顶板破碎压力大，要及时增加锚杆密度。4.现场跟班人员要落实工程质量，严格按中腰线施工，确保风桥尺寸。5.锚杆：采用202200mm的螺纹钢锚杆（全螺纹锚杆）, 锚杆钢板托盘规格15015010mm，间排距为800800mm，锚杆采用2支Z2335树脂锚固剂锚固，每根锚杆扭距不小于100Nm，锚固力不小于50Mpa（根据锚杆拉拔仪说明书折算为50KN），外露丝长度1040mm。LhBKQ。6.锚索：锚索为17.87000mm钢绞线，间排距为24001200mm，锚索外露长度为150250mm，每排3根，托盘采用30030010mm钢板，每根锚索采用4支Z2335树脂锚固剂锚固。JzOWT。7.网：巷道采用62500900mm金属网，网格100100mm，网片搭接长度不小于100mm，搭接处每隔200mm采用双股16#铁丝呈菱形绑扎。6Fno1。8.打设锚杆必须严格按照规程中规定，排间距误差为50mm。9.锚杆与巷道轮廓线夹角不小于75，锚索不小于80。10.锚杆必须拧紧螺母，螺纹外露长度为1040mm，托盘紧贴岩壁。11.锚杆锚固力必须达到15Mpa以上（根据锚杆拉拔仪说明书折算为50KN），不合格必须重新补打。12.紧固锚杆螺母必须使用力矩扳手，锚杆预紧力不小于100Nm。13.锚杆安装方法：按设计位置点好眼位，眼位误差不得超过50mm，采用风动锚杆钻机打设顶部锚杆：严格按照设计角度施工。orBvH。14.打眼顺序：应先施工紧靠永久支护的一排锚杆眼，且一般以巷道中间向两帮依次施工为宜，应打一眼注设一根锚杆，不得跳跃式打眼。采用组合式钻杆（L=1000），28 mm钻头打眼。钻孔时，锚杆机升起，使钻头插入相应的钢筋托梁孔中，然后开动锚杆机进行钻孔。开眼时应轻打，当钻进300左右时方可逐步加速。钻孔够深后钻机要反复升落23次，以防孔内碎渣堵孔卡钻。钻头钻到预定孔深后下缩锚杆机，同时清孔，清除岩粉和泥浆。2Irbw。15.利用锚杆杆体将树脂锚固剂（Z2335型2支）轻推送入顶眼孔底。使锚杆顶住树脂锚固剂，外端头套上螺帽，用带有专用套筒的风动锚头卡住螺帽，开动风动锚头，使风动锚头带动杆体旋转将锚杆旋入树脂锚固剂，对锚固剂进行搅拌，直至锚杆达到设计深度，方可撤去风动锚头，搅拌旋转时间20-30秒后，卸下螺帽，挂好网，上好托盘，拧上螺帽。1ZLQs。16.利用钻机拧紧螺母，使锚杆具有一定的预紧力，然后用专用的风动板手拧紧，预紧力矩不小于100Nm。RhoI3。17.帮部锚杆及时紧跟，两人一组，操作风钻按设计角度及位置打设帮眼，采用28mm钻头，帮部锚杆安装用手持式锚杆钻机搅拌药卷，使用2支Z2335型树脂锚固剂锚固，帮部锚杆用加长板手上紧，预紧力矩不小于100Nm。kBmMF。18.两人利用风动钻机配B19中空六方接长钻杆和28mm双翼钻头按设计位置钻孔，孔深控制在6800mm。lvE8e。19.利用锚索将4根Z2335树脂锚固剂轻推入孔底。20.锚索下端用搅拌器与锚杆机相连，开机搅拌。先慢后快，待锚索插至孔底后，全速搅拌30s后，停止搅拌30s后，下缩锚杆机，卸下搅拌器。C6Ual。21.张拉锚索：垫板、锚具、用张拉千斤顶张拉锚索到设计预紧力30Mpa之后卸下千斤顶（根据锚索涨紧仪说明书折算为100KN）。0U8r8。22.钢筋网规格为9002500mm。23.安装锚杆后，开始铺挂钢筋网，钢筋网搭接距离为100mm，网与网连接绑扎必须牢固，压茬严格按照设计要求。1NJR7。24.铺网时要将锚杆的拖盘凸面朝外上好，托盘要压在钢筋网上使托板密贴岩、煤壁，用机械或力矩扳手将锚杆螺母上紧。fPefd。五、避灾路线1.掘进工作面204搭接硐室+820m水平胶运大巷+820m水平辅运大巷井底车场副斜井地面。AFLU5。2.掘进工作面204搭接硐室+820m水平胶运大巷+820m水平辅运大巷换装硐室等候硐室主斜井地面。4D7k4。
