空调系统检测验收报告.doc

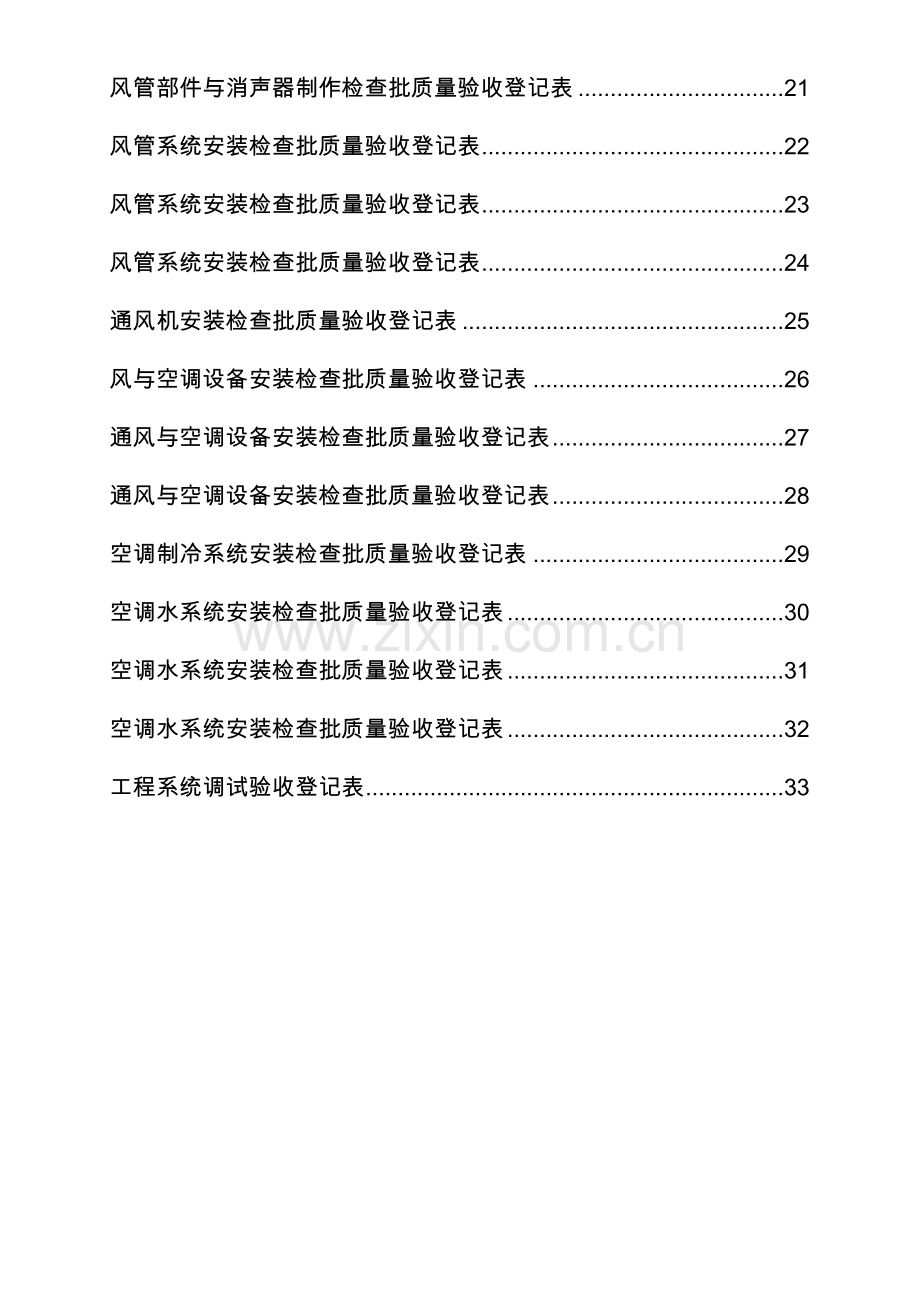

目 录
通风与空调工程材料、设备出厂合格证汇总表 3
设备进场验收记录 4
设备基础验收记录 5
隐蔽工程验收记录 6
风机盘管水压试验检查记录 7
风管强度检查记录 8
风管系统漏风量测试记录 9
风管系统漏光检查记录 10
现场组装除尘器、空调机组漏风量检查记录 11
水系统管道强度（严密性）检查记录 12
空调水系统管道和冷剂管道冲（吹）洗记录 13
冷凝水管道通水试验记录 14
制冷系统气密性试验记录 15
净化空调系统风管清洗记录 16
设备单机试运转记录 17
阀门试验记录 18
风管与配件制作检查批质量验收登记表 19
风管与配件制作检查批质量验收登记表 20
风管部件与消声器制作检查批质量验收登记表 21
风管系统安装检查批质量验收登记表 22
风管系统安装检查批质量验收登记表 23
风管系统安装检查批质量验收登记表 24
通风机安装检查批质量验收登记表 25
风与空调设备安装检查批质量验收登记表 26
通风与空调设备安装检查批质量验收登记表 27
通风与空调设备安装检查批质量验收登记表 28
空调制冷系统安装检查批质量验收登记表 29
空调水系统安装检查批质量验收登记表 30
空调水系统安装检查批质量验收登记表 31
空调水系统安装检查批质量验收登记表 32
工程系统调试验收登记表 33

通风与空调工程材料、设备出厂合格证
及进场检查（试验）汇报汇总表
B-4-1
序号
材料设
备名称
规格型号
合格证
编号
单位
数量
生产厂家
进场检查
汇报编号
使用部位（系统）
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

技术负责人： 质检员： 年 月 日

设 备 进 场 验 收 记 录
B-4-2
建设单位

施工单位

工程名称

单位（分部）工程

设备名称

型号、规格

系统编号

装箱单号

设
备
检
查
1、包装
2、设备外观
3、设备零部件
4、其他
技
术
文
件
检
查
1、装箱单 份 张
2、合格证 份 张
3、阐明书 份 张
4、设备图 份 张
5、其他
存
在
问
题
及
处
理
意
见
检查人员：

建设（监理）单位
代 表：

年 月 日

施工单位项目经理：

年 月 日

设 备 基 础 验 收 记 录
B-4-3
工程名称

部位或设备编号

图号

建设单位

验收日期

施工单位

项次
项目
容许偏差（mm）
实测数值（mm）
1
革除坐标位置纵、横轴线
±20

2
基础不一样点标高
＋0
－20

3
基础平面外形尺寸
20

4
基础平面水平度
每米
5

全长
10

5
预留地脚螺栓孔
中心位置
10

深度
－20

孔垂直度
10

6
基础混凝土标号

7
基础外观检查状况

施工单位
自查结论

土建项目负责人： 安装项目负责人：
年 月 日
监理（项目）
单 位 验
收 结 论

监理工程师（建设单位专业负责人）：
年 月 日

隐蔽工程验收记录
B-4-4
工程名称

施工单位

分项工程名称

项目经理

隐蔽工程名称

专业工长

隐蔽工程旳
质量规定

隐蔽验收根据

隐蔽工程部位、规格型号
施工单位自查记录
监理（建设）单位验收记录

施工单位检查意见：

施工单位项目技术负责人： 质检员：
年 月 日
监理（建设）单位验收结论：

监理工程师（建设单位项目负责人）：
年 月 日

风机盘管水压试验检查记录
B-4-5
工程名称

分项工程名称

施工单位

验收部位

专业施工员

试验台数

编号
型号
工作压力（MPa）
试验压力（MPa）
持续时间（min）
试验状况
检查成果

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员； 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

风 管 强 度 检 验 记 录
B-4-6
工程名称

分项工程名称

施工单位

专业施工员

系统
编号
部位
风管级别
工作压力
（Pa）
试验压力（Pa）
持续时间
规定规定
检查
成果

接缝处
无开裂

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

风管系统漏风量测试记录
B-4-7
工程名称

分项工程名称

施工单位

专业施工员

风管级别

试验压力（Pa）

系统总面积（m3）

试验总面积（m2）

系统总面积漏风量（m3/m2.h）

实测单位面积漏风量（m3/m2.h）

系统测定分段数

试验日期

检测区段图示：
序号
分段表面积
（m2）
试验压力
（Pa）
实际漏风量
（m3/h）
Ⅰ

Ⅱ

Ⅲ

Ⅳ

Ⅴ

Ⅵ

Ⅶ

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

风管系统漏光检查记录
B-4-8
工程名称

分项工程名称

施工单位

验收部位

专业施工员

风管系统类别形状

系统编号
风管级别
接缝长度（m）
每10m
漏光点数
平均百米接缝漏光点数
严密性检
查规定
检查成果

低压系统：每10m接缝，漏光点不不小于2处，且100m接缝平均不不小于16处为合格。中压系统：每10m接缝，漏光点不不小于1处，且100m接缝平均不不小于8处为合格。

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

现场组装除尘器、空调机组漏风量检查记录
B-4-9
工程名称

分项、分部工程名称

施工单位

专业（施工员）

设备名称

型号、规格

额定风量（m3/h）

容许漏风率（%）

工作压力（Pa）

测试压力（Pa）

容许漏风量（m3/h）

实测漏风量（m3/h）

检测区段图示：
序号
分段表面积
（m2）
试验压力
（Pa）
实际漏风量
（m3/h）
Ⅰ

Ⅱ

Ⅳ

Ⅴ

Ⅵ

Ⅶ

Ⅷ

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

水系统管道强度（严密性）检查记录
B-4-10
工程名称

分项工程名称

施工单位

验收部位

专业施工员

管道材质

压力
表编号

精确度

测量范围

检定有效日期

管线编号
部位
试验介质
工作压力
（MPa）
试验压力（MPa）
持续时间（min）
压降
（MPa）
试验成果

试验过程
试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

空调水系统管道和冷剂管道冲（吹）洗记录
B-4-11
工程名称

建设单位

分项分部工程名称

系统编号

部 位

冲（吹）洗介质

名称及材质
型号及规格
单位
数量
工作介质

冲（吹）洗原则及规定
冲（吹）洗措施

冲（吹）洗原则

冲（吹）洗成果

原则根据

冲（吹）洗过程及状况：

试验人： 年 月 日
冲（吹）洗结论：

技术负责人：

质量检查员：
年 月 日
试验结论：

监理工程师（建设单项专业负责人）：
年 月 日

冷凝水管道通水试验记录
B-4-12
工程名称

建设单位

分项工程名称

施工单位

部位

系统编号

设备名称

型号及规格

总计（台）
数量（台）

通水试验原则及规定
通水点数

每点通水量（kg）

持续通水次数

通水措施

通水原则

通水成果

原则根据

试验阐明：

试验人： 年 月 日
试验结论：

技术负责人：
质量检查员：
年 月 日
试验结论：

监理工程师
（建设单项专业负责人）：
年 月 日

制冷系统气密性试验记录
B-4-13
工程名称

分项、分部工程名称

施工单位

验收部位

专业施工员

管道编号
试验部位
气密性试验
试验介质
试验压力（MPa）
定压时间（Mpa）
试验成果

管道编号
试验部位
真空试验
设计真空度（KPa）
试验真空度（KPa）
定压时间（h）
试验成果

管道编号
试验部位
充制冷剂试验
充制冷剂压力（MPa）
检漏仪器
补漏位置
试验成果

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

净化空调系统风管清洗记录
B-4-14
工程名称

分项工程名称

施工单位

专业施工员

管线系统编号
系统洁净度
清洗工具
清洗次数
清洗时间
效果检查

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位专业技术负责人） 年 月 日

设备单机试运转记录
B-4-15
工程名称

分项工程名称

施工单位

专业施工员

序
号
系统编号
设备名称
运行时间（h）
设备转速（r/min）
功率（kw）
电流（A）
轴承
温升（℃）
电机
温升（℃）
额定值
实测值
铭牌
实测
额定值
实测值

试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：
（建设单位项目专业技术负责人） 年 月 日

阀门试验记录
B-4-16
工程名称

分项工程名称

施工单位

验收系统名称

压力表编号

精确度

测量范围

名称/规格
试验介质
试验压力（MPa）
试验时间（min）
压降（MPa）
试验成果

试验过程：
试验人员

试验日期

施工单位检查意见：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师：

（建设单位项目专业技术负责人） 年 月 日

风管与配件制作检查批质量验收登记表
(金属风管)GB50243-2023
（Ⅰ）
B—04—1
080101

080201

080301

080401

080501

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
材质种类、性能及厚度
第4.2.1条

2
防火风管材料及密封垫材料
第4.2.3条

3
风管强度及严密性、工艺性检测
第4.2.5条

4
风管旳连接
第4.2.6条

5
风管旳加固
第4.2.10条

6
矩形弯管制作及导流片
第4.2.12条

7
净化空调风管
第4.2.13条

一般项目
1
圆形弯管制作
第4.3.1-1条

2
风管外观质量和外形尺寸
第4.3.1-2.3条

3
焊接风管
第4.3.1-4条

4
法兰风管制作
第4.3.2条

5
铝板或不锈钢板风管
第4.3.2-4条

6
无法兰圆形风管制作
第4.3.3条

7
无法兰矩形风管制作
第4.3.3条

8
风管旳加固
第4.3.4条

9
净化空调风管
第4.3.11条

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

风管与配件制作检查批质量验收登记表
(非金属、复合材料风管)GB50243-2023
（Ⅱ）
B—04—2
080101

080201

080301

080401

080501

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
材质种类、性能及厚度
第4.2.2条

2
复合材料风管旳材料
第4.2.4条

3
风管强度及严密性工艺性检测
第4.2.5条

4
风管旳连接
第4.2.7条

5
复合材料风管法兰连接
第4.2.8条

6
砖、混凝土风道旳变形缝
第4.2.9条

7
风管旳加固
第4.2.10条
第4.2.11条

8
矩形弯管制作及导流片
第4.2.12条

9
净化空调风管
第4.2.13条

一般项目
1
风管制作
第4.3.1条

2
硬聚氯乙烯风管
第4.3.5条

3
有机玻璃钢风管
第4.3.6条

4
无机玻璃钢风管
第4.3.7条

5
砖、混凝土风管
第4.3.8条

6
双面铝箔绝热板风管
第4.3.9条

7
铝箔玻璃纤维板风管
第4.3.10条

8
净化空调风管
第4.3.11条

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

风管部件与消声器制作检查批质量验收登记表
GB50243-2023 B—04—3
080105

080405

080505

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
一般风阀
第5.2.1条

2
电动风阀
第5.2.2条

3
防火阀、排烟阀（口）
第5.2.3条

4
防爆风阀
第5.2.4条

5
净化空调系统风阀
第5.2.5条

6
特殊风阀
第5.2.6条

7
防排烟柔性短管
第5.2.7条

8
消防弯管、消声器
第5.2.8条

一般项目
1
调整风阀
第5.3.1条

2
止回风阀
第5.3.2条

3
插板风阀
第5.3.3条

4
三通调整阀
第5.3.4条

5
风量平衡阀
第5.3.5条

6
风罩
第5.3.6条

7
风帽
第5.3.7条

8
矩形弯管导流叶片
第5.3.8条

9
柔性短管
第5.3.9条

10
消声器
第5.3.10条

11
检查门
第5.3.11条

12
风口验收
第5.3.12条

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

风管系统安装检查批质量验收登记表
(送、排风，防排烟，除尘系统)GB50243-2023
（Ⅰ）
B—04—4
080103

080203

080303

080403

080503

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
风管穿越防火、防爆墙
第6.2.1条

2
风管内严禁其他管线穿越
第6.2.2条

3
易燃、易爆环境风管
第6.2.2-2条

4
室外立管旳固定拉索
第6.2.2-3条

5
高于80℃风管系统
第6.2.3条

6
风管部件安装
第6.2.4条

7
手动密闭阀安装
第6.2.9条

8
风管严密性检查
第6.2.8条

一般项目
1
风管系统安装
第6.3.1条

2
无法兰风管系统安装
第6.3.2条

3
风管连接旳水平、垂直质量
第6.3.3条

4
风管支、吊架安装
第6.3.4条

5
铝板、不锈钢板风管安装
第6.3.1-8条

6
非金属风管安装
第6.3.5条

7
风阀安装
第6.3.8条

8
风帽安装
第6.3.9条

9
吸、排风罩安装
第6.3.10条

10
风口安装
第6.3.11条

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

风管系统安装检查批质量验收登记表
(空调系统)GB50243-2023
（Ⅱ）
B—04—5
080403

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
风管穿越防火、防爆墙（楼板）
第6.2.1条

2
风管内严禁其他管线穿越
第6.2.2-1条

3
易燃、易爆环境风管
第6.2.2-2条

4
室外立管旳固定拉索
第6.2.2-3条

5
高于80℃风管系统
第6.2.3条

6
风管部件安装
第6.2.4条

7
手动密闭阀安装
第6.2.9条

8
风管严密性检查
第6.2.8条

一般项目
1
风管系统安装
第6.3.1条

2
无法兰风管系统安装
第6.3.2条

3
风管连接旳水平、垂直质量
第6.3.3条

4
风管支、吊架安装
第6.3.4条

5
铝板、不锈钢板风管安装
第6.3.1-8条

6
非金属风管安装
第6.3.5条

7
复合材料风管安装
第6.3.6条

8
风阀安装
第6.3.8条

9
风口安装
第6.3.11条

10
变风量末端装置安装
第7.3.20条

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

风管系统安装检查批质量验收登记表
(净化空调系统)GB50243-2023
（Ⅲ）
B—04—6
080503

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
风管穿越防火、防爆墙
第6.2.1条

2
风管安装
第6.2.2条

3
高于80℃风管系统
第6.2.3条

4
风管部件安装
第6.2.4条

5
手动密闭阀安装
第6.2.9条

6
净化风管安装
第6.2.6条

7
真空吸尘系统安装
第6.2.7条

8
风管严密性检查
第6.2.8条

一般项目
1
风管系统旳安装
第6.3.1条

2
无法兰风管系统旳安装
第6.3.2条

3
风管安装旳水平、垂直质量
第6.3.3条

4
风管旳支、吊架
第6.3.4条

5
非金属风管安装
第6.3.5条

6
复合材料风管安装
第6.3.6条

7
风阀旳安装
第6.3.8条

8
净化空调风口旳安装
第6.3.12条

9
真空吸尘系统安装
第6.3.7条

10
风口安装容许偏差
位置和标高
不应不小于10m

水平度
不应不小于3/1000

垂直度
不应不小于2/1000

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

通风机安装检查批质量验收登记表
GB50243-2023
B—04—7
080107

080207

080306

080407

080507

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
通风机安装
第7.2.1条

2
通风机安全措施
第7.2.2条

一般项目
1
叶轮与机壳安装
第7.3.1-1条

2
轴流风机叶片安装
第7.3.1-2条

3
隔振器地面
第7.3.1-3条

4
隔搬器支吊架
第7.3.1-4条

5
通风机安装容许偏差(mm)

(1)中心线旳平面位移
10

(2)标高
±10

(3)皮带轮轮宽中心平面偏移
1

(4)传动轴水平度
纵向
0.2/1000

横向
0.3/1000

(5)联轴器
两轴芯径向位移
0.05

两轴线倾斜
0.2/1000

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

风与空调设备安装检查批质量验收登记表
(通风系统)GB50243-2023
（Ⅰ）
B—04—8
080304

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范旳规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
除尘器安装
第7.2.4条

2
布袋与静电除尘器接地
第7.2.4-3条

3
静电空气过滤器安装
第7.2.7条

4
电加热器安装
第7.2.8条

5
过滤吸取器安装
第7.2.10条

一般项目
1
除尘器部件及阀安装
第7.3.5-2-3条

2
除尘设备安装容许偏差（mm）

（1）平面位移
≤10

（2）标高
±1
