基坑边坡监测方案
州飞播林区经营管理局
改善型经济适用住房工程
基坑边坡及毗邻建筑物
监测方案
施工单位:四川省阿尔文建设有限公司
编 制 人：
审 核 人：
审 批 人：
日 期： 二零一五年七月
目 录
1 工程概况…………………………………………………………………………3
2 监测目的………………………………………………………………………3
3 监测项目……………………………………………………………………3
4 方案编制依据……………………………………………………………………3
5 监测布点………………………………………………………………………4
6 监测方法及观测精度……………………………………………………………4
7监测频度……………………………………………………………………5
8监控报警…………………………………………………………………………5
9数据记录、处理及监测成果………………………………………………………5
10附图：观测点布置图………………………………………………………………7
1工程概况

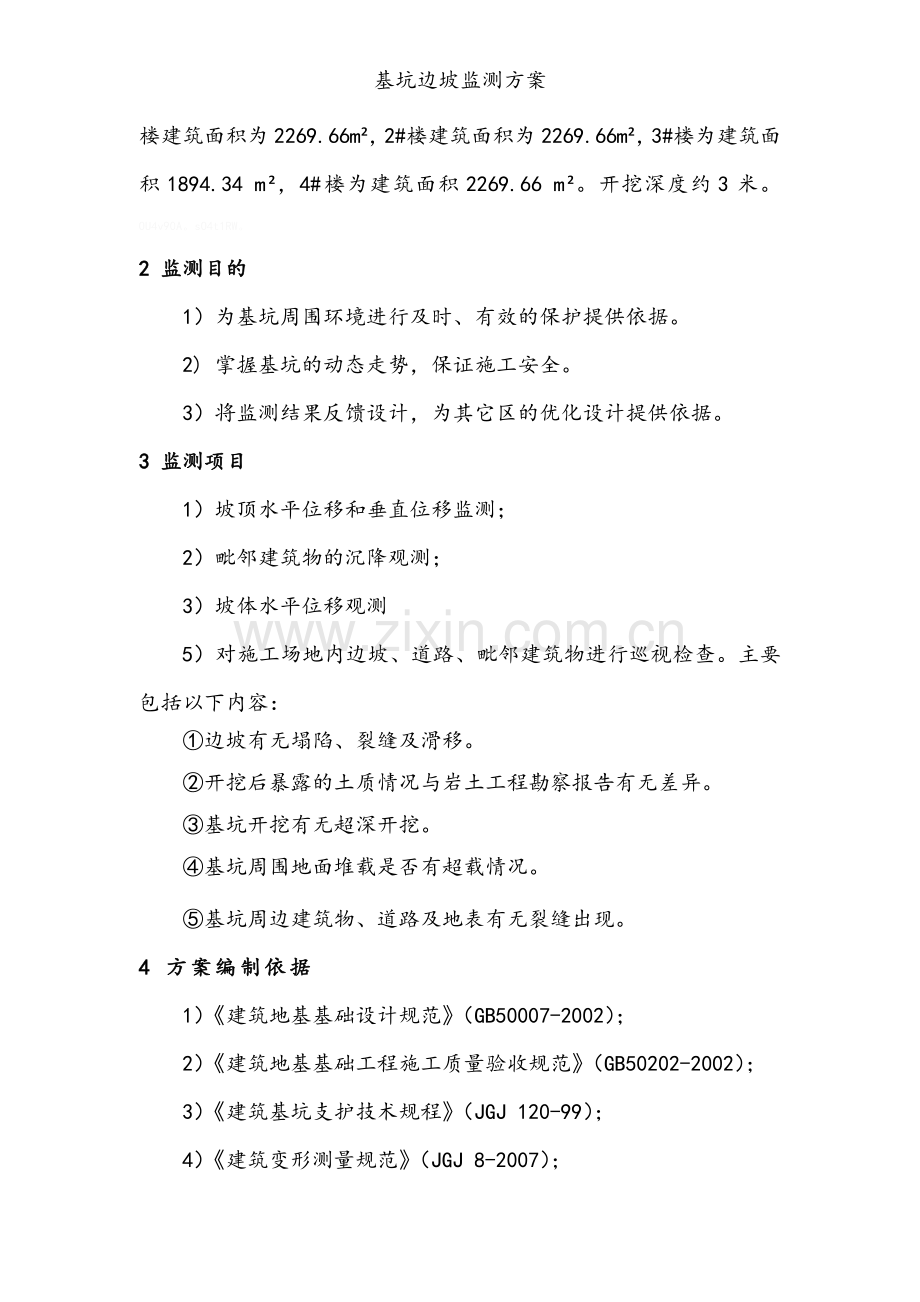

本工程位于位于西昌市北门外飞播局地界内，项目分为南、北两个地块。该项目所在地为西昌市公交3号线的终点站附近，交通设施完备基础建设条件良好。本工程总建筑面积为8703.32 m²，其中1#楼建筑面积为2269.66m²，2#楼建筑面积为2269.66m²，3#楼为建筑面积1894.34 m²，4#楼为建筑面积2269.66 m²。开挖深度约3米。OU4v90A。sO4t1RW。
2 监测目的
1）为基坑周围环境进行及时、有效的保护提供依据。
2) 掌握基坑的动态走势，保证施工安全。
3）将监测结果反馈设计，为其它区的优化设计提供依据。
3 监测项目
1）坡顶水平位移和垂直位移监测；
2）毗邻建筑物的沉降观测；
3）坡体水平位移观测
5）对施工场地内边坡、道路、毗邻建筑物进行巡视检查。主要包括以下内容：
①边坡有无塌陷、裂缝及滑移。
②开挖后暴露的土质情况与岩土工程勘察报告有无差异。
③基坑开挖有无超深开挖。
④基坑周围地面堆载是否有超载情况。
⑤基坑周边建筑物、道路及地表有无裂缝出现。
4 方案编制依据
1）《建筑地基基础设计规范》（GB50007-2002）；
2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；
3）《建筑基坑支护技术规程》（JGJ 120-99）；
4）《建筑变形测量规范》（JGJ 8-2007）；
5）《建筑基坑工程监测技术规范》（DBJ14-024-2004）；
6）飞播局经济适用住房的设计施工图。
5 测点布置
1）基准点：基准点应设在基坑开挖变形影响范围以外，通视条件良好并便于保存的稳定位置。对于本工程，在1#楼、2#楼和3#、4#楼两块施工场地的施工大门处设置两个位移观测基准点和两个水准观测基准点。hosBmx9。p53xRMA。
2）观测点：基坑坡顶的水平位移和垂直位移观测点沿基坑周边布置，观测点间距取10m，水平位移观测点同时作为垂直唯一的观测点。观测点采用钢钉设置在基坑边的返坡上。CDoXc8x。jLv0Dj6。
在3#、4#楼旁的办公室和2#楼的毗邻建筑物四角设置四个沉降观测点。
观测点布置示意图见图1。
6 监测方法及观测精度
1）监测方法及精度要求：
①初始值：基坑工程监测工作的准备工作应在基坑开挖前完成。应在至少连续三次测得的数值基本一致后，才能将其确定为该项目的初始值。LPat8ib。J6CKFgB。
②坡顶垂直位移及保留保留办公室沉降观测: 观测仪器采用苏一光DSZ2水准仪＋FS1测微器及铟瓦水准标尺。RrjgA9K。2C1PHIQ。
采用二级水准测量进行观测，其精度指标为：
观测点测站高差中误差 ≤±0.5mm；
附合闭合差 ≤±0.3mm( n为测站点)。
③坡顶水平位移：采用拓扑康GTS－332N全站仪建立坐标系统，通过直接观测点位坐标值来确定水平位移。
观测点坐标中误差不大于±1.0mm。
2）观测要求：同一项目每次观测时，宜符合下列要求：
①采用相同的观测路线和观测方法；
②使用同一监测仪器和设备；
③固定观测人员。
7 监测频度
1）坡顶水平位移监测：基坑开挖后可每2d观测一次，基坑开挖至基底后一周后无明显位移时，可适当延长观测周期，每5～10d观测一次。1zNBOH8。K8AgjZy。
2）坡顶垂直位移及建筑物沉降观测：在基坑降水时和在基坑土开挖过程中应每天观测一次。混凝土基础浇完10d以后，可每2～3d观测一次，直至基础结构完工。此后可每周观测一次至回填土完工。Gn9QmZ6。lFo1zhL。
3）当出现下列情况之一时，应进一步加强监测，缩短监测时间间隔，加密观测次数，并及时向施工、监理和设计人员报告监测结果：pq2IUW2。2wVLgdc。
①监测项目的监测值达到报警标准；
②监测项目的监测值变化量较大或速率加快；
③基坑及周围环境中大量积水、长时间连续降雨、市政管线出现泄漏；
④基坑附近地面荷载突然加大；
⑤临近的建筑物或地面突然出现大量沉降、不均匀沉降或严重开裂。
4）当有危险事故征兆时，应连续监测。
8监控报警
基坑及支护结构监控报警值以累计变化量和变化速率两个值控制，累计变化量的报警指标不应超过设计限制。
本基坑坡顶水平位移报警值设为25mm，水平位移速率报警值设为连续三日大于2mm/d。
周围建筑物报警值以累计变形量、变形速率、差异变形量并结合裂缝观测确定。
本基坑周围建筑物沉降报警值设为15mm，倾斜报警值设为10mm，倾斜速率报警值设为连续三日大于1mm/d。WBKyc3g。Ccj3aky。
当出现下列情况时，应立即报警：
周围建筑物砌体部分出现宽度大于1.5mm的变形裂缝；
附近地面出现宽度大于10mm的裂缝；
9数据记录、处理及监测成果
1）外业观测值和记事项目，必须在现场直接记录于观测记录表中。记录表中任何原始记录不得擦去或涂改，原始记录不得转抄。UzZyaPa。Dfiii0Z。
2）观测结果超过限差时，应进行重测。
3）对各周期的观测数据及时处理，选取与实际变形情况接近或一致的参考系进行平差计算和精度评定。
4）对变形的分析应将变形大小和变形速率结合起来，考察其发展的趋势，并做出预报。
州飞播林区经营管理局
改善型经济适用住房项目部
2015年7月15日
