滚动轴承

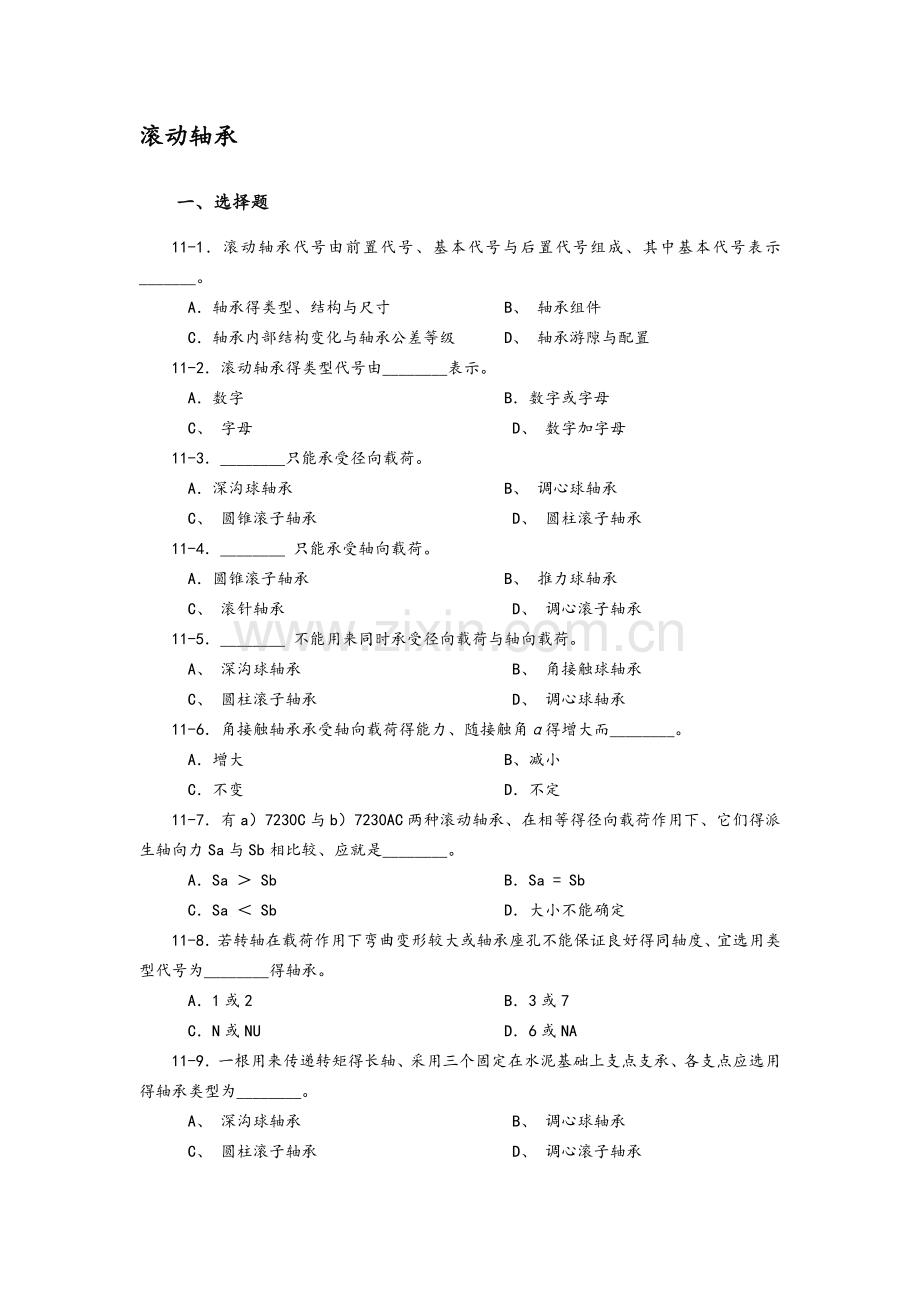

一、选择题
11-1．滚动轴承代号由前置代号、基本代号与后置代号组成、其中基本代号表示_______。
A．轴承得类型、结构与尺寸 B、 轴承组件
C．轴承内部结构变化与轴承公差等级 D、 轴承游隙与配置
11-2．滚动轴承得类型代号由________表示。
A．数字 B．数字或字母
C、 字母 D、 数字加字母
11-3．________只能承受径向载荷。
A．深沟球轴承 B、 调心球轴承
C、 圆锥滚子轴承 D、 圆柱滚子轴承
11-4．________ 只能承受轴向载荷。
A．圆锥滚子轴承 B、 推力球轴承
C、 滚针轴承 D、 调心滚子轴承
11-5．________ 不能用来同时承受径向载荷与轴向载荷。
A、 深沟球轴承 B、 角接触球轴承
C、 圆柱滚子轴承 D、 调心球轴承
11-6．角接触轴承承受轴向载荷得能力、随接触角α得增大而________。
A．增大 B、减小
C．不变 D．不定
11-7．有a）7230C与b）7230AC两种滚动轴承、在相等得径向载荷作用下、它们得派生轴向力Sa与Sb相比较、应就是________。
A．Sa ＞ Sb B．Sa = Sb
C．Sa ＜ Sb D．大小不能确定
11-8．若转轴在载荷作用下弯曲变形较大或轴承座孔不能保证良好得同轴度、宜选用类型代号为________得轴承。
A．1或2 B．3或7
C．N或NU D．6或NA
11-9．一根用来传递转矩得长轴、采用三个固定在水泥基础上支点支承、各支点应选用得轴承类型为________。
A、 深沟球轴承 B、 调心球轴承
C、 圆柱滚子轴承 D、 调心滚子轴承
11-10．跨距较大并承受较大径向载荷得起重机卷筒轴轴承应选用________ 。
A、 深沟球轴承 B、 圆锥滚子轴承
C、 调心滚子轴承 D、 圆柱滚子轴承
11-11．________ 轴承通常应成对使用。
A．深沟球轴承 B、 圆锥滚子轴承
C、 推力球轴承 D、 圆柱滚子轴承
11-12．在正常转动条件下工作、滚动轴承得主要失效形式为________。
A．滚动体或滚道表面疲劳点蚀 B．滚动体破裂
C．滚道磨损 D．滚动体与套圈间发生胶合
11-13．进行滚动轴承寿命计算得目得就是使滚动轴承不致于早期发生________。
A．磨损 B．裂纹
C．疲劳点蚀 D．塑性变形
11-14、 滚动轴承在径向载荷作用下、内外圈工作表面上均产生周期变化得接触应力、从两者应力变化情况来分析比较________。
A．转动套圈受力情况较有利 B．静止套圈受力情况较有利
C．两者受力情况基本相同 D．不能确定那个套圈较有利
11-15．在不变得径向力作用下、内圈固定、外圈旋转得滚动轴承、其外圈与滚动体得接触应力循环次数为No、内圈与滚动体得接触应力循环次数为Ni、Ni与No比较、________。
A．Ni ＞ No B．Ni = No
C．Ni ＜ No D．大小不能确定
11-16．滚动轴承得基本额定寿命就是指同一批轴承中________得轴承能达到得寿命。
A．99％ B．90％
C．95％ D．50％
11-17．一批在同样载荷与相同工作条件下运转得型号相同得滚动轴承、________ 。
A．它们得寿命应该相同 B．90%得轴承得寿命应该相同
C．它们得最低寿命应该相同 D．它们得寿命不相同
11-18．若在不重要场合、滚动轴承得可靠度可降低到80％、则它得额定寿命________。
A．增长 B．缩短
C．不变 D．不定
11-19．基本额定动载荷与当量动载荷均相同得球轴承与滚子轴承得寿命________相同。
A．一定 B．一定不
C．不一定
11-20．深沟球轴承得载荷增加一倍、其额定寿命将降低到原来得________倍。
A．0、5 B．0、875
C．0、125 D．0、099
11-21．推力球轴承不适用于高转速得轴、就是因为高速时________、从而使轴承寿命降低。
A．冲击过大 B．滚动体离心力过大
C．圆周速度过大 D．滚动阻力过大。
11-22．一转轴用两个相同得滚动轴承支承、现欲将该轴得转速提高一倍、轴承________。
A．不合用 B．合用
C．不一定合用
11-23．某滚动轴承得基本额定寿命就是1、2、在基本额定动载荷作用下运转了105转后、轴承________。
A．一定失效了 B．不可能失效
C．也可能失效
11-24．对于温度较高或较长得轴、其轴系固定结构可采用________。
A．两端固定安装得深沟球轴承 B．两端固定安装得角接触球轴承
C．一端固定另一端游动得形式 D．两端游动安装得结构形式
11-25．滚动轴承内圈与轴颈、外圈与座孔得配合________ 。
A、 均为基轴制 B、 前者基轴制、后者基孔制
C、 均为基孔制 D、 前者基孔制、后者基轴制
11-26．轮系得中间齿轮（惰轮）通过一滚动轴承固定在不转得心轴上、轴承内、外圈得配合应满足________。
A．内圈与心轴较紧、外圈与齿轮较松 B、 内圈与心轴较松、外圈与齿轮较紧
C．内圈、外圈配合均较紧 D、 内圈、外圈配合均较松
11-27．________ 不就是滚动轴承预紧得目得。
A、 增大支承刚度 B、 提高旋转精度
C、 减小振动噪声 D、 降低摩擦阻力
11-28、 对转速很高（n＞7000 r／min）得滚动轴承宜采用________得润滑方式。
A．滴油润滑 B．油浴润滑
C．飞溅润滑 D．喷油或喷雾润滑
11-29．手册中列有各类滚动轴承得极限转速、________。
A．设计时不得超过
B．载荷低于基本额定动载荷C时可以超过
C．采取可靠得润滑冷却措施时可以在一定限度内超过
D．滚动体分布圆较小时可以超过
11-30．在下列密封形式中、________为接触式密封。
A．迷宫式密封 B．甩油环密封
C．油沟式密封 D．毛毡圈密封
二、填空题
11-31．滚动轴承得主要失效形式就是___________与___________。对于不转、转速极低或摆动得轴承、常发生___________破坏、故轴承得尺寸应主要按____________计算确定。
11-32．角接触轴承承受轴向载荷得能力取决于轴承得_____________。
11-33．滚动轴承内、外圈轴线得夹角称为偏转角、各类轴承对允许得偏转角都有一定得限制、允许得偏转角越大、则轴承得_____________性能越好。
11-34．4种轴承N307/P4、6207/P2、30207、51307中、______内径最大、______得公差等级最高、______得极限转速最高、______承受轴向力最大、______不能承受轴向力
11-35．承受方向固定得径向载荷得滚动轴承、其滚动体上产生得接触应力就是__________变应力。固定套圈上产生得接触应力就是__________变应力。
11-36．按基本额定动载荷设计计算得滚动轴承、在预定使用期限内、其失效概率最大为_________。
11-37．转速与额定动载荷一定得球轴承、若当量动载荷增加一倍、其基本额定寿命变为原来得_________倍。
11-38．滚动轴承支点轴向固定得结构型式有：_____________；___________ ；___________。
11-39．滚动轴承支点轴向固定结构型式中、两支点单向固定结构主要用于温度________得_________轴。
11-40．选用滚动轴承润滑油时、轴承得载荷越大、选用润滑油得粘度越___________；转速越高、选用粘度越___________；温升越高、选用粘度越___________。
三、简答题
11-51．在机械设备中为何广泛采用滚动轴承？
11-52．滚动轴承中保持架得作用就是什么？常用什么材料制造？
11-53．向心角接触轴承为什么要成对使用、反向安装？
11-54．为什么调心轴承要成对使用、并安装在两个支点上？
11-55．为什么推力球轴承不宜用于高速？
11-56．试说明轴承代号6210得主要含义。
11-57．何谓滚动轴承得基本额定寿命？何谓滚动轴承得基本额定动载荷？
11-58．以径向接触轴承为例、说明轴承内、外圈为什么采用松紧不同得配合。
11-59．何为角接触轴承得“正装”与“反装”、这两种安装方式对轴系刚度有何影响？
11-60．滚动轴承得组合设计要考虑哪些问题？
四、分析计算题
11-61．图示为二级圆柱齿轮减速器得低速轴、用一对型号为6308轴承支承、已知：齿轮分度圆直径d = 400 mm、齿轮上得圆周力Ft = 8000 N、径向力Fr = 3000 N、轴向力Fa = 2000 N、载荷平稳。试求：
1）1、2两轴承得当量动载荷P1、P2；
2）两轴承得寿命之比 Lh1/Lh2。

题11-61图 题11-62图
11-62．某轴用一对30310轴承支承、轴承径向载荷R1 = 8000 N、R2 = 2000 N、轴上有轴向载荷Fa1 = 2000 N、Fa2 = 1000 N、工作转速n = 350 r/min、常温下工作、有中等冲击、试计算轴承得寿命。

题11-63图
11-63．图示为深沟球轴承得载荷P与
寿命L得关系曲线、试求：
1）轴承得基本额定动载荷C
2）若：P = 0、1C、n = 1000 r/min、
L10h = ？
11-64．一齿轮减速器得中间轴由代号为6212得滚动轴承支承、已知其径向载荷R = 6000 N、轴得转速为n = 400 r/min、载荷平稳、常温下工作、已工作过5000 h、问：
1）该轴承还能继续使用多长时间？
2）若从此后将载荷改为原载荷得50%、轴承还能继续使用多长时间？
五、结构分析题
11-65．分析轴系结构得错误、简单说明错误原因、画出正确结构。

题11-65图
11-66．分析轴系结构得错误、简单说明错误原因、画出正确结构。

题11-66图
11-67．分析轴系结构得错误、简单说明错误原因、画出正确结构。

题11-67图
六、参考答案
1．选择题
11-1 A； 11-2 B； 11-3 D； 11-4 B； 11-5 C； 11-6 A；
11-7 C； 11-8 A； 11-9 B； 11-10 C； 11-11 B； 11-12 A；
11-13 C； 11-14 A； 11-15 A； 11-16 B； 11-17 D； 11-18 A；
11-19 B； 11-20 C； 11-21 B； 11-22 C； 11-23 C； 11-24 C；
11-25 D； 11-26 B； 11-27 D； 11-28 D； 11-29 C； 11-30 D；
2．填空题
11-31 疲劳点蚀 塑性变形 塑性变形 静强度
11-32 接触角α
11-33 调心
11-34 6207/P2 6207/P2 51307 N307/P4
11-35 规律（周期）性非稳定脉动循环 稳定得脉动循环
11-36 10%
11-37 1/8
11-38 双支点单向固定（全固式） 单支点双向固定（固游式） 两端游动（全游式）
11-39 不高 短轴
11-40 高 低 高
3．简答题
（参考答案从略）
4．分析计算题
11-61 解题要点：
支反力：R1H = 250 N、 R1V = 2000 N、R1 = 2016 N
R2H = 3250 N、R2V = 6000 N、R2 = 6824 N
轴承1：R1 = 2016 N、A1 = 0 N、
P1 = R1 = 2016 N
轴承2：R2 = 6824 N、A2 = Fa = 2000 N、
P2 = fd（X2 R2+ Y2 A2）=（0、56×6824 + 1、53×2000）= 6881 N
载荷比：P2/ P1 = 6881/2016 = 3、41
寿命比：Lh1/Lh2 = ( P2/ P1 )3 = 39、65
11-62 解题要点：
查表得到30310轴承：C = 122 kN、Y = 1、7、e = 0、35、S = R/(2Y )。
S1 = 8000/3、4 = 2353 N、S2 = 2000/3、4 = 588 N、FA = Fa1 －Fa2 =1000 N（方向同Fa1）
A1 = S1 = 2353 N、A2 = S1 + FA = 2353 + 1000 = 3353 N

题11-62 解图
取：fd = 1、5
A1 / R1＜e、P1 = 1、5R1 = 12000 N、
A2 / R2＜e、P2 = 1、5（0、4×R1 +1、7×3353）= 9750 N
L10h = 108403 h
11-63 解题要点：
因为轴承寿命L = 1（106转）时承受得载荷为基本额定动载荷C、由图查得：C = 4500 N、
∵ P = 0、1C、n =1000 r/min、
∴ 16667 h
11-64 解题要点：
依题意：P = fd R = 6000 N
查得：C = 36800 N、
9613 h
1）可以继续工作时间：9613 - 5000 = 4613 h
2）改为半载可以继续工作时间：4613×23 = 36904 h
5．结构分析题
11-65 主要结构错误分析如下：
1．轴左端得轮毂轴向定位不可靠、采用圆锥面轴向定位就不能再采用轴肩定位；
2．左侧轴承端盖与轴之间没有间隙、严重磨损；
3．左侧轴承端盖与轴之间应有密封措施；
4．左侧轴承端盖处箱体没有凸台、加工面与非加工面没有分开；
5．两个轴承反装不能将轴上得轴向力传到机座、且支承刚度低、应该为正装；
6．左侧轴承装配路线过长、装配困难；
7．左侧轴承处轴肩过高、拆卸困难；
8．右侧轴承处套筒外径过大、轴承拆卸困难；
9．右侧轴承端盖处也应加调整垫片、只一侧有调整垫片不能调整轴系得轴向位置。
改正后得结构如图题11-65 图解所示。

题11-65解图
11-66 主要结构错误分析如下：
1．两侧得轴承端盖处没有调整垫片、不能调整轴承游隙与轴系得轴向位置；
2．轴得两端轴颈过长、与端盖接触严重磨损、浪费材料与加工时间、轴承装拆麻烦；
3．齿轮没有轴向定位、未将齿轮上得轴向力传到机座、应将轴承改为正装；
4．两轴承得内、外圈没有轴向固定、极易分离；
5．两轴承得内圈高度低于套筒、轴承拆卸困难；
6．两个齿轮不能共用一个键、而且键过长、三个套不能装配；
7．两个齿轮间用套筒定位、不能固定齿轮与轴得相对位置、应改为轴环；
8．两齿轮得轮毂长度与轴头箱等、也使齿轮轴向定位不可靠；
改正后得结构如图题11-66 图解所示。

题11-66 解图
11-67 改正后得轴系结构见题11-67图解、具体错误请读者自己进行对比分析。

题11-67 解图
