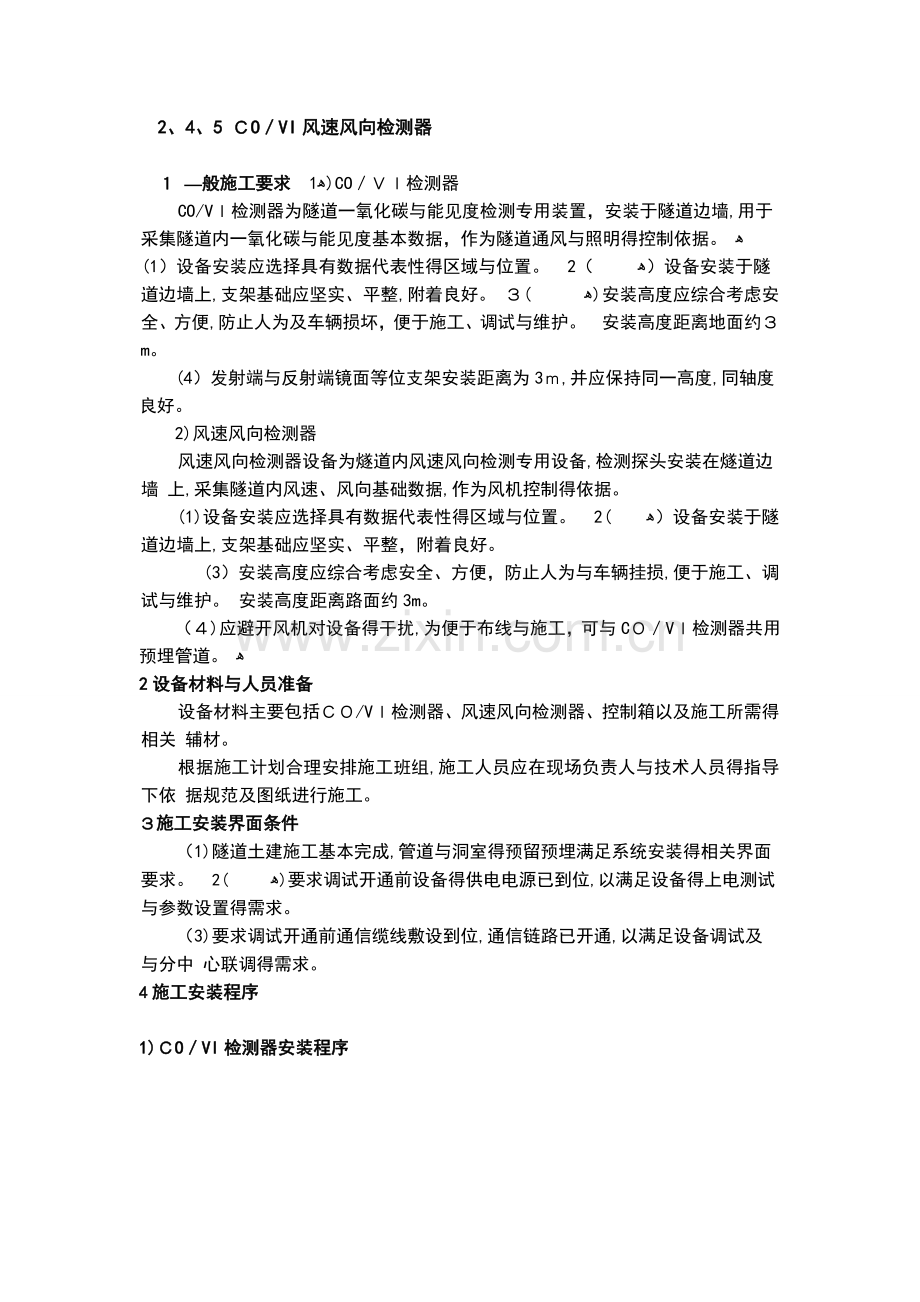

2、4、5 ＣO／VI风速风向检测器

１ —般施工要求　ﻫ1)CO／ＶＩ检测器
CO/VＩ检测器为隧道一氧化碳与能见度检测专用装置，安装于隧道边墙,用于采集隧道内一氧化碳与能见度基本数据，作为隧道通风与照明得控制依据。 ﻫ (1）设备安装应选择具有数据代表性得区域与位置。　ﻫ　 （2）设备安装于隧道边墙上,支架基础应坚实、平整,附着良好。 ﻫ　 　 (３)安装高度应综合考虑安全、方便,防止人为及车辆损坏，便于施工、调试与维护。　安装高度距离地面约３m。
(4）发射端与反射端镜面等位支架安装距离为3ｍ,并应保持同一高度,同轴度良好。　
2)风速风向检测器
风速风向检测器设备为燧道内风速风向检测专用设备,检测探头安装在燧道边墙 上,采集隧道内风速、风向基础数据,作为风机控制得依据。
(1)设备安装应选择具有数据代表性得区域与位置。　ﻫ (2）设备安装于隧道边墙上,支架基础应坚实、平整，附着良好。
　　 　(3）安装高度应综合考虑安全、方便，防止人为与车辆挂损,便于施工、调试与维护。 安装高度距离路面约3m。
（４)应避开风机对设备得干扰,为便于布线与施工，可与CＯ／VＩ检测器共用预埋管道。 ﻫ
2设备材料与人员准备
设备材料主要包括ＣＯ/VＩ检测器、风速风向检测器、控制箱以及施工所需得相关 辅材。
根据施工计划合理安排施工班组,施工人员应在现场负责人与技术人员得指导下依 据规范及图纸进行施工。
３施工安装界面条件
（1)隧道土建施工基本完成,管道与洞室得预留预埋满足系统安装得相关界面要求。　ﻫ 　(2)要求调试开通前设备得供电电源已到位,以满足设备得上电测试与参数设置得需求。
（3)要求调试开通前通信缆线敷设到位,通信链路已开通,以满足设备调试及与分中 心联调得需求。
4施工安装程序

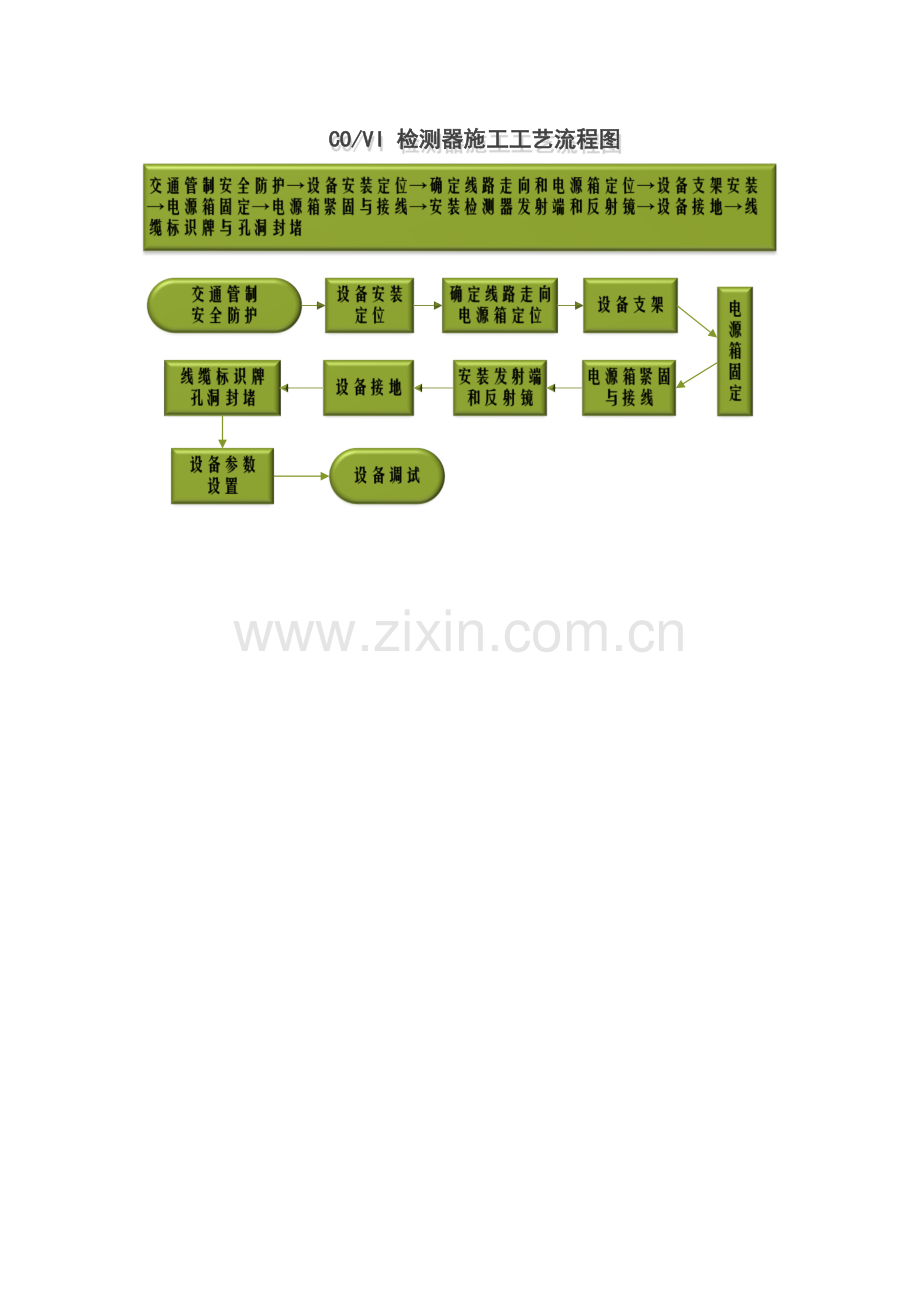

1)ＣO／VI检测器安装程序

（１)安装施工前应进行必要得交通管制或部分管制,并充分做好安全防护工作。 ﻫ (2）按照施工安装图中所示得位置确定设备安装得位置。ﻫ （3）按照施工安装图要求确定电源线与数据线得走向及电源箱得安装位置。
(4)设备支架在安装前应对安装位置进行充分定位,要求安装高度距离路面3m,两个支架之间得距离为3m，且在同一个水平面上。用冲击钻与钢膨胀螺栓对支架进行固定。根据安装支架上4个φ10、5mｍ，孔位置得实际尺寸，在安装墙壁上配打M10不锈钢膨胀螺栓得位置孔(φ1２mm),选用长度为１00mｍ得不锈钢膨胀螺栓,留出有效长度16mm。 ﻫ 　 （5)用冲击钻与钢膨胀螺栓将电源控制箱与隧道预留洞进行固定安装。 ﻫ　　 　(6)根据电源控制箱上4个耳板小φ９mｍ孔位置得实际尺寸，在安装壁上配打电源箱上４个耳板M8不锈钢膨胀螺栓得位置孔（φ１2ｍｍ)，选用长度为1０0mm得不锈钢膨胀 螺栓,留出有效长度1６0mm。
(7）将支架及电源控制箱定位紧固,分别对电源线与数据线进行敷设。
（８）安装检测器发射端与反射镜,要求保证发射端与反射镜得同轴性。　ﻫ 　(９)分别将电源线与数据线与发射端连接。将发射端上得电源线、数据线与电源控 制箱连接;将电源控制箱中端子上得电源线与外电源连接;将电源控制箱中端子上得数 据线与本地控制器连接，数据线缆应为1、0~1、5mm2得屏蔽线缆。
(10)有接地要求得必须接地,并适当紧固,防止虚接。
(1１）设备安装与接线完成后,做好各种线缆得标签、标识及进线孔洞得封堵,设备接　线图应放置于电源控制箱内,便于后期维护。
ﻫ 2)风速风向检测器安装程序

(1)安装施工前应进行必要得交通管制或部分管制,并充分做好安全防护工作。　ﻫ　 (２）按照施工安装图确定设备安装得位置,接收端应与地面平行。
(3)按照施工安装图确定电源线与数据线得走向及电源箱得安装位置。
(4)分别根据安装板(支架)上4个φ8、5mｍ孔位置得实际尺寸，在安装墙壁上配M8不锈钢膨胀螺栓得位置孔(φ12mm),选用长度为12０ｍｍ得不锈钢膨胀螺栓,留出有效长度30mm。
(5)根据电源控制箱上４个耳板φ１2ｍm孔位置得实际尺寸,在安装壁上配打电源箱 上4个耳板M８不锈钢膨胀螺栓得位置孔(φ12mm),选用长度为1０0ｍm得不锈钢膨胀螺栓,留出有效长度16mm。
(６)将风速风向测量仪及电源箱定位紧固,分别对电源线与数据线进行敷设。
（7)分别将电源线与数据线与风速风向测量仪连接。将风速风向测量仪上得电源线、数据线与电源控制箱连接；将电源控制箱中端子上得电源线与外电源连接;将电源控 制箱中端子上得数据线与本地控制器连接,数据线缆应为1~1、5mm２得屏蔽线缆。 ﻫ　 （8）用电器上有接地要求得必须接地，并适当紧固，防止虚接。
(9）设备安装与接线完成后,做好各种线缆得标签、标识及进线孔洞得封堵,设备接 线图应放置于电源控制箱内,便于后期维护。

5设备参数配置
　　　１)CO/ＶI参数配置
测量范围:CO为0　~4００ppm,VI为Ｋ=0 ~ 35x1０-3／m。
平均时间:3０s。
模拟量输出:4~20ｍA。
2）风速仪参数配置
测量范围：－30~+３０ｍ／s。
平均时间:30s。
模拟量输出:4~2０ｍA电流隔离输出。
开关量输出：正反风向输出。　ﻫ
6设备调试ﻫ１)CO／VI检测器调试
安装工作完成后,必须对设备进行全面调试,确保系统得正常工作以及数据采集得准确性。
(１)接通电源,检查设备运行指示灯及主板部件工作指示灯就是否正常。
(2）通过调试接口将设备与便携计算机连接,运行调试软件,查瞧运行状态。 ﻫ　　 （３）通过数值显示调节发射端与接收端得平正关系,调节数字化增益,调节电容 增益。
(4)调整部分工作参数配置,检查工作状态,测量电流输出，记录调试日志。
(5）本地设备调试完成后，设备通过本地控制器将测量数据传人分中心上位机软件,为隧道通行提供可靠数据。　ﻫ 　 ２)风速风向检测器调试
安装工作完成后，必须对设备进行全面调试,确保系统得正常工作以及数据采集得　准确性。
（1)接通电源,检查设备运行指示灯及主板部件工作指示灯就是否正常。 ﻫ 　　(2)通过调试接口将设备与便携计算机连接,运行调试软件，查瞧运行状态。　ﻫ (3)调整部分工作参数配置,检查工作状态,测量电流输出,记录调试日志。 ﻫ (４)本地设备调试完成后,设备通过本地控制器将测量数据传入分中心上位机软件, 为隧道通行提供可靠数据。
