点胶作业规范.doc

项目编码:
密级：
文　件 号:
版　本 号：Ｖ０、０
日期：2010、1２、01
责任部门:
生产部
状态：

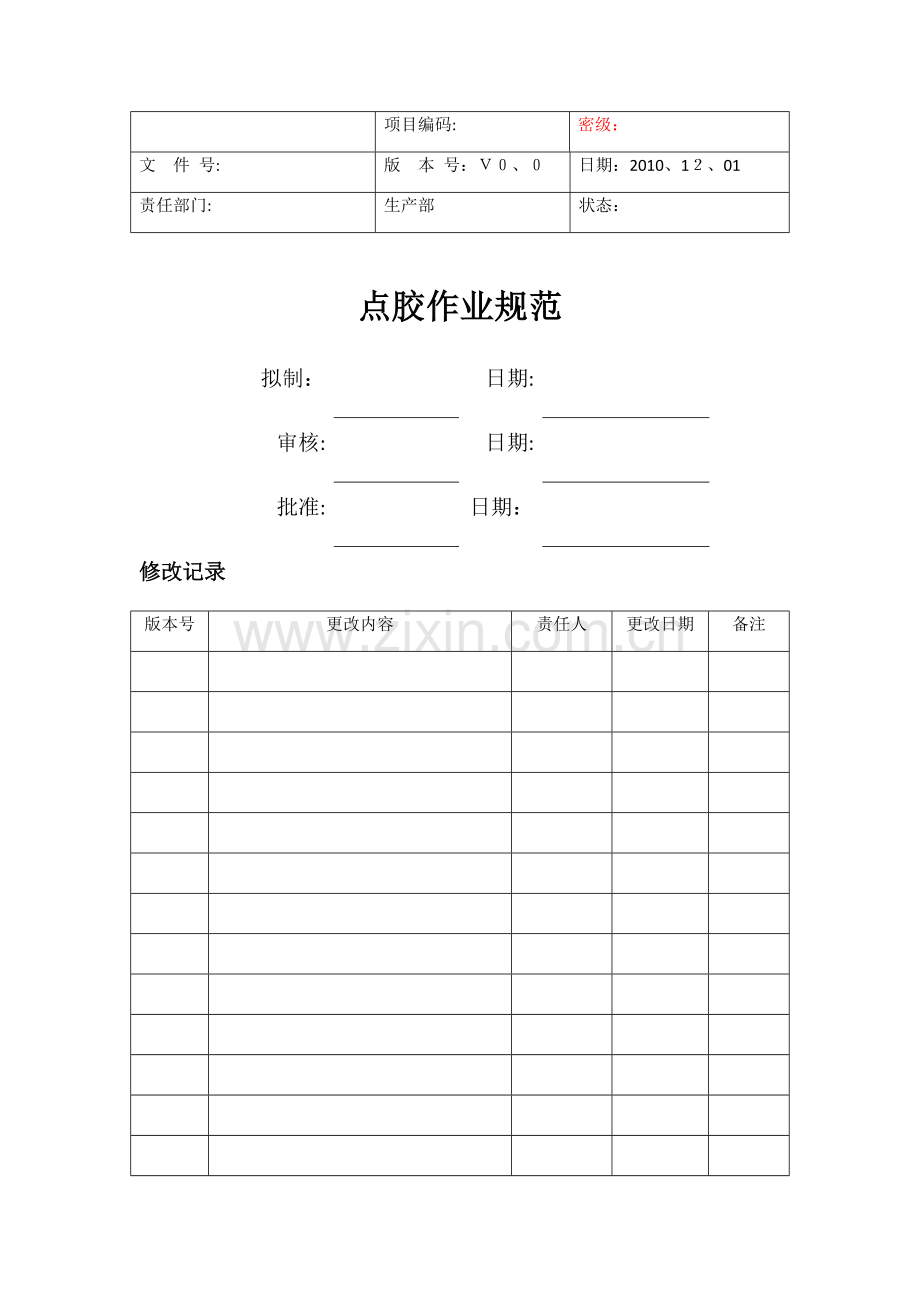

点胶作业规范
拟制：

日期:

审核:

日期:

批准:

日期：

修改记录
版本号
更改内容
责任人
更改日期
备注

点胶作业规范
编 制： 　　
拟 定： 　
审 　核：
审 定：
标 　检：
批 准：
目录
１．目得、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5
2.范围、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5
3.环境、人员、胶料、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5
4.点胶方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5
1。目得
规范我司产品模块防凝露、端子插接防松脱等相关点胶防护方面得各项作业内容。
2.范围
适用于我司所有类型产品有关点胶防护得作业内容。
3.环境、人员、胶料
３、１点胶环境
3、1、1在阴凉干燥得工作桌上
3、1、2地面应有防滑措施
３、２人员
3、2、1点胶人员应经过培训并熟悉了解产品装配知识
3、2、2应穿戴工作服及静电手套（环)防止点胶涂敷到衣上或触及静电危险
3、3胶料、辅具、清洁工具
3、3、1密封胶:3９2单组分有机硅密封胶
3、3、２固定胶：ES2044Ｐ固定胶
3、3、３点胶工作完毕后需将胶料口封闭好，防止胶料固化
3、3、4辅具:压胶枪
3、3、５清洁工具：气枪
4.点胶方法
类型
内容
备注
模块防凝露
准备：
a、 将模块被涂敷处表面用气枪清理干净,除去灰尘
b、 确认被施胶部位螺钉用标准扭力紧固拧紧

施胶对象：
a、在电容模块上与绝缘膜直接接触得螺钉上施胶
ｂ、在ＩGＢT驱动适配板上e极得螺钉
e极

方法：
以螺钉十字槽中心为施胶点,进行涂敷或灌注，范围为螺帽完全被覆盖为止。（注:十字槽内必须被胶料灌满。)

胶料固化:
施胶完毕后将被涂物件置于干燥通风处固化胶料，表干固化需20分钟，完全固化需３~7天时间
端子防松脱
准备:
清洁被涂敷物表面，除去灰尘

施胶对象：
VHR端子小于或等于4Pｉn针孔对接式扣接处点施胶
方法：
用压胶枪将固定胶料挤出，在VHR端子扣接处水平移动均匀涂敷。（注：涂敷胶料不允许粘到其她器件表面上。）
胶料固化：
端子扣接处胶施完成后待3０分钟后固化
