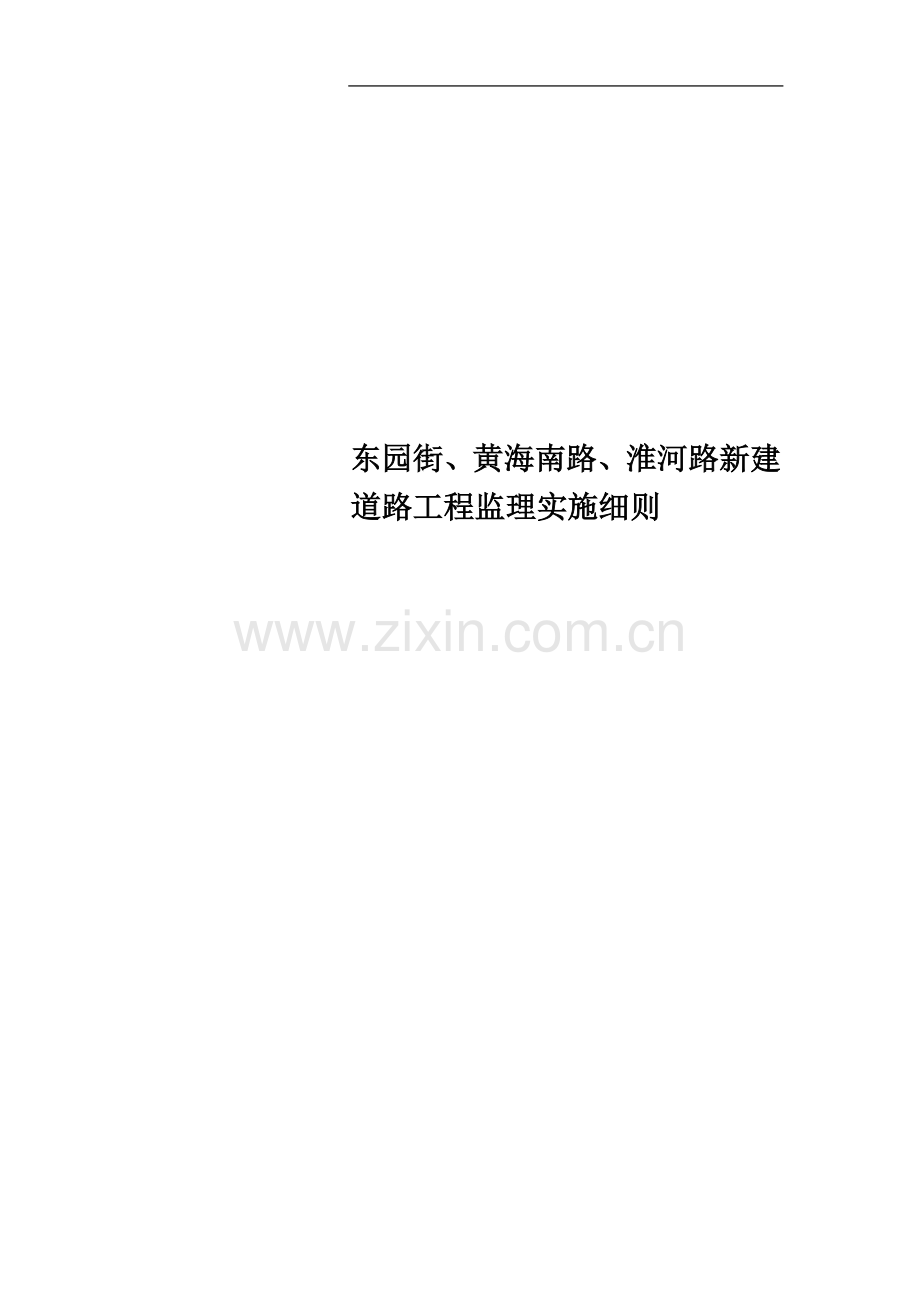

东园街、黄海南路、淮河路新建道路工程监理实施细则.doc

东园街、黄海南路、淮河路新建道路工程监理实施细则

个人资料整理 仅限学习使用

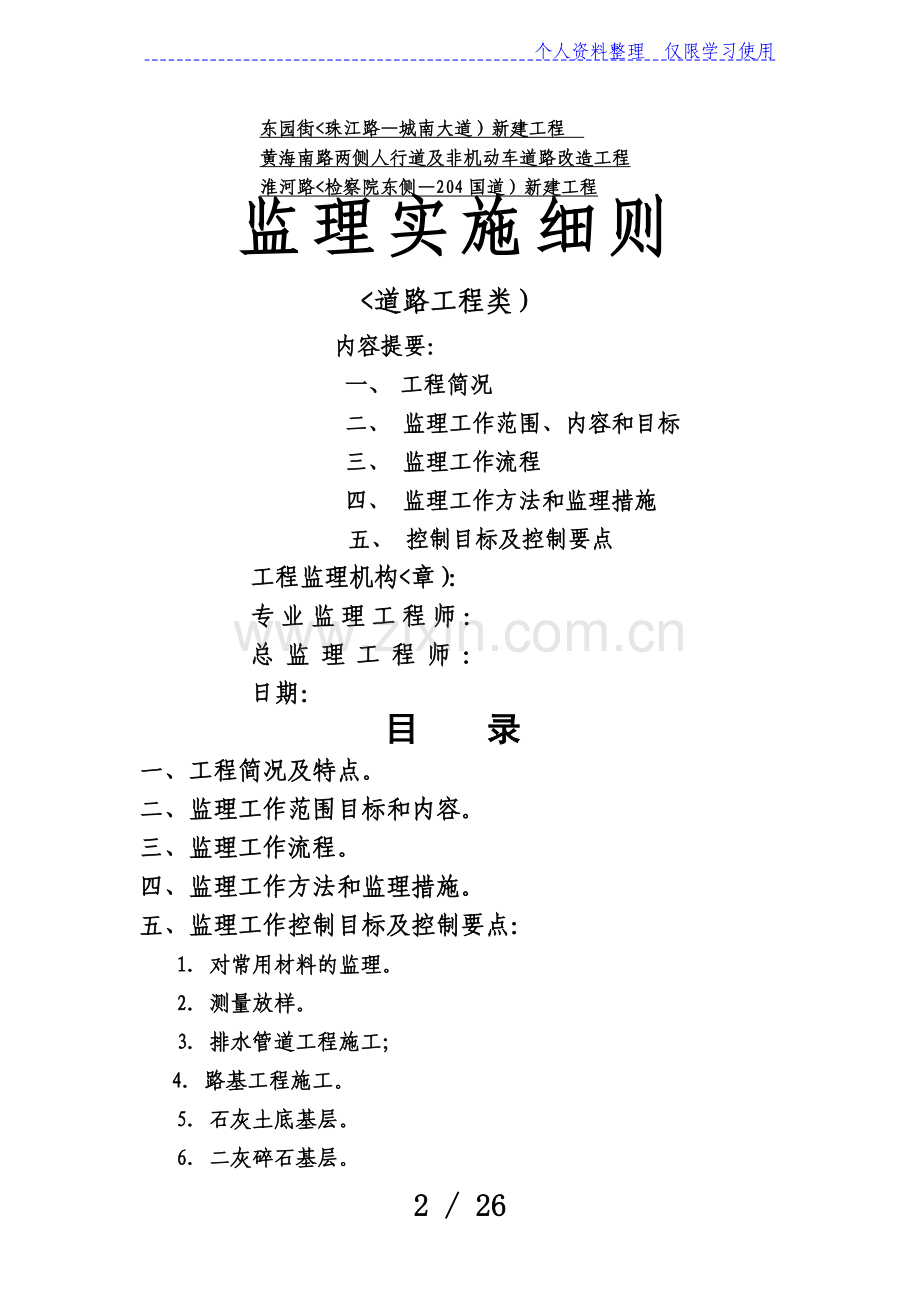

东园街<珠江路—城南大道）新建工程
黄海南路两侧人行道及非机动车道路改造工程
淮河路<检察院东侧—204国道）新建工程
监理实施细则
<道路工程类）
内容提要：
一、 工程简况
二、 监理工作范围、内容和目标
三、 监理工作流程
四、 监理工作方法和监理措施
五、 控制目标及控制要点
工程监理机构<章）：
专业监理工程师：
总监理工程师：
日期：
目 录
一、工程简况及特点。
二、监理工作范围目标和内容。
三、监理工作流程。
四、监理工作方法和监理措施。
五、监理工作控制目标及控制要点：
1．对常用材料的监理。
2．测量放样。
3．排水管道工程施工；
4．路基工程施工。
5．石灰土底基层。
6．二灰碎石基层。
7．沥青混凝土面层。
8．人行道工程施工；
一、工程简况及特点
1、工程简况
本工程北起珠江路，南至城南大道，该工程的实施完善了响水城区网络，同时有利于周边地块的开发，拟建沿河路线型所经过的道路两侧分布有农田、沟渠等，现状没有地下管线。桩号为K0+000至K0+710.001，全长710M。b5E2RGbCAP
道路性质为城市主干道，道路红线宽30M，横断面形式绿化带+人行道+机动车道+人行道+绿化带。
细粒式粗型密级配沥青混凝土上面层<AC—13f）4.0cm
中粒式粗型密级配沥青混凝土下面层<AC—20C）6.0cm
沥青下封层
二灰碎石基层<6:12:82） 30cm
石灰稳定土底基层<12%） 20cm
石灰稳定土底基层<8%） 20cm
石灰稳定土底基层<6%） 20cm
工程建设单位：响水县建设局
设 计 单 位： 连云港市政规划市政设计研究院
施 工 单 位： 江苏赢州市政建设工程有限公司
监 理 单 位： 江苏河海工程建设监理有限公司。
2、工程特点
<1）沟渠多，水位高，排水任务重。由于道路施工段沿途沟渠较多，且水位较高，明水及渗水量大，因排水任务繁重。施工单位需要把施工排水围堰做牢，配备充足的排水机械，自始至终抓好排水工作。p1EanqFDPw
<2）工程地质复杂，不良地质问题要引起重视
勘察表明，本路段特殊土主要为软土。
沿线勘探深度范围内的3层为软土层，岩性为灰色淤泥质粘土，为第四系全新统海积相沉积物，沿线普遍分布，层顶埋深2.50～3.40m，层厚9.10～11.00m，该层静探锥尖阻力qｃ=0.39MPa。侧壁摩阻力fs=10.2MPa。DXDiTa9E3d
3层软土具高压缩性、低强度、低承载力等特性，由于其埋藏浅、厚度大，易引起路基较大沉降，在桥路连接处易引起不均匀沉降，应根据路堤高度验算其沉降变形，不能满足变形要求时，需对3层进行处治，处治措施可根据不同路段<高路地段、低路地段、桥路连接处）选用堆载预压法、水泥土搅拌法等不同方法，处理深度根据计算确定，以满足变形要求为原则。RTCrpUDGiT
<3）该工程为一级公路的重点工程，质量要求高。工程完成后，对改变交通条件、促进经济发展有着重要影响。因此要求施工单位要精心施工，监理单位要严格监理，确保工程的内在质量和外观形象俱佳。5PCzVD7HxA
二、监理工作范围、目标和内容
1、监理工作范围：施工阶段全过程监理。
2、监理工作目标 :
质量预控目标：本工程质量为国家合格标准。
工期目标：与施工合同相同；
投资目标：暂定500万人民币。
3、监理工作内容
<1）施工准备阶段：施工图纸会审，审查承包人报送的施工设计，审查施工单位现场管理机构的质量管理体系、技术管理体系和质量保证体系，检查施工单位报送的测量放线控制成果及保护措施，审查承包单位报送的工程开工申请表及相关资料，参加建设单位主持召开的第一次工地会议。jLBHrnAILg
<2）施工阶段：主要有质量、安全、环保、进度、费用控制及合同、信息管理。
质量控制：审核设计文件<图纸与说明）是否符合质量目标和采用的评定标准：协助业主审核施工合同中的质量条款；审核材料、成品、半成品及设备的质量；检查施工质量，验收各道工序及隐蔽工程，检查分部、分项工程质量，进行工程的竣工验收；审核施工技术安全措施并协助业主处理工程质量事故和安全事故。xHAQX74J0X
安全控制：工程开工前，监理工程师应审查施工单位编制的施工设计中的安全技术措施或专项施工方案是否符合强制性标准，审查合格后方可同意工程开工。审查重点是：LDAYtRyKfE
1）安全管理和安全保证体系的组织机构，包括管理规章制度、安全操作规程；
2）是否制订施工安全生产责任制、安全管理规章制度、安全操作规程；
3）施工单位的安全防护用具、机械设备、施工机具是否符合国家有关安全规定；
4）是否制订了施工现场临时用电方案的安全技术措施和电气防火措施；
5）施工场地布置是否符合有关安全要求；
6）生产安全事故应急救援预案的制订情况，针对重点部位和重点环节制订的工程工程危险源监控措施和应急预案；Zzz6ZB2Ltk
7）施工人员安全教育计划、安全交底安排；
8）安全技术措施费用的使用计划。
施工环境保护控制：检查施工单位制订的环保措施的落实情况，以及责任人。
进度控制：审核施工单位的工程总进度计划，并在实施过程中控制其执行，在必要时及时调整总进度计划；审核施工单位各阶段进度计划，并控制其执行；在工程实施过程中，进行进度相比较，并按月、旬提交各种进度控制报表。dvzfvkwMI1
费用控制：在工程实施过程中严格控制计量的签证，审核工程变更工程量，做好变更工程量计量工作。
合同管理：协助业主对施工合同的执行情况进行跟踪管理。发现偏差及时向建设单位汇报；协助建设单位处理与本工程工程有关的索赔事宜及合同纠纷事宜。rqyn14ZNXI
信息管理：负责本工程工程各类信息的收集、整理和保存；定期提交各种监理报表；建立工程会议制度，整理各类会议记录；督促设计、施工单位及时整理工程技术、经济资料。EmxvxOtOco
组织协调：协调建设单位处理施工单位与建设单位的合同关系；协助建设单位处理各种与本工程工程有关的纠纷事宜。SixE2yXPq5
4、工程监理组织：采用直线制监理组织形式，见下图。
业主
代表
工程监理部
驻地监理工程师
设计
单位
现场监理、信息管理
工程师
工程承包人
协调

工程监理组织框图
三、监理工作流程
1、审查施工单位有关资料：企业资质等级证书；工程施工许可证；企业法人营业执照；管理人员资质证书和特种工种上岗证；检测仪器、检测工具的标定证书；施工设计、专项施工方案；质检手续、安检手续、开工申请等。6ewMyirQFL
2、检查施工单位质保体系、安检体系的落实情况和规章制度。
3、材料、设备验收:
<1）材料设备进场后，施工单位先自检。自检合格后，以书面形式报监理部验收。
<2）监理见证材料抽样和送检。并检查材料三证<出厂合格证、质量保证书、实验检测报告）。必要时进行目测和必要的测量、测试。kavU42VRUs
<3）监理将资料与实物进行核对和必要的检查，然后作出同意使用或不同意使用的批复。未经同意使用的材料、设备一律不得用于本工程上，并不得存放在施工现场，要在监理通知限期内撤离现场。y6v3ALoS89
4、工序、部位和单位工程验收:
<1）在施工过程中，每完成一道工序，首先由施工单位自检，自检合格后，填写工序报验单，报监理验收，监理工程师验收合格后才能进入下道工序，验收不合格，监理在验收单上写明整改要求。施工单位必须进行整改或返工，整改或返工后，进行以上自检程序，自检合格后，监理工程师进行复检。施工单位无自检或自检无记录，监理工程师可拒绝验收。M2ub6vSTnP
监理工程师在巡视过程中如发现问题，及时提出口头指令，通知施工单位予以纠正。
<2）分部工程、单位工程完成后，施工单位应进行分部工程或单位工程质量检查自评，并填表报监理验收评定等级。0YujCfmUCw
<3）隐蔽工程验收。工程施工过程中，一些分部工程在工序结束后不在裸露在外面。因此这些分部工程必须在其被覆盖前进行检查验收。eUts8ZQVRd
5、施工注意事项：
<1）对设计单位提供的测量标志和成果，在进行施工放样前，应根据规范要求进行必要的复测和校对，并在施工过程中要经常复测。sQsAEJkW5T
<2）在施工过程中应注意保护测量标志，标志受到破坏后应立即停止使用，并尽快恢复；重新恢复的标志精度应符合规范要求，并在使用前获得监理工程师或建设单位的认可。GMsIasNXkA
<3）中线放样应根据设计单位提供的逐桩坐标表及控制点成果表进行。放样精度应满足规范要求，不得利用中桩设站，布设中线。TIrRGchYzg
<4）在利用设计单位提供的资料进行平面线型放样时，要注意控制点的点位及编号的准确性。
<5）所有设计标高必须从沿线布设的控制点、水准点引测，为方便施工所设的水准点必须达到精度要求，以保证纵断面符合设计要求。7EqZcWLZNX
6、根据建设工程监理规范，制定监理流程如下。
监理现场、开始监理工作

编制与交底监理实施细则
确定单位工程的分工序、分部位质量标准与检查验收程序

审查开工前施工准备工作
班组自检
限期
整改
通过？
施工质检员复检
符合标准？
参加各方验收
是
是
否
组织竣工初验
否
监理工程师检验
是否通过？
整理资料总结
监理工作总结
继续准备
lzq7IGf02E
签发开工令
分部位<或工序）工程施工
是
办理有关签证
否
是
是否最后工序
否
符合标准？
整改返工
否
具备开工条件

四、监理工作方法和监理措施
1、事前控制
<1）协助建设单位对中标的施工单位进行审查，为工程顺利施工打下了坚实的基础。
<2）审查施工单位的有关资料，帮助施工单位建立健全质保体系，并根据施工单位的质量保证能力，确定监理措施。zvpgeqJ1hk
<3）核对进场机械、设备及其安检证书。检查测量测试仪器仪表是否齐全，有无标定证书。主要有全站仪、经纬仪、水准仪、测绳、塌落度筒、泥浆测定仪、钢尺、孔径测定器<自制）和试块模具等。NrpoJac3v1
<4）检查施工报表是否齐全。施工报表反映是施工程序和工序质量情况，必须严格按照监理要求进行开工、工序检验和隐蔽工程验收等一系列工作，建立一套齐全、准确的质量记录表。1nowfTG4KI
2、事中控制
<1）工序检查。通过对每道工序的质量控制，来实现分项工程的质量目标。要求施工单位自检，自检合格后报监理组验收。严禁不合格工序进入下道工序。fjnFLDa5Zo
<2）巡视。为了掌握工程进展状况，需定期、不定期的开展巡视工作，掌握工程信息，发现施工中存在的问题，及时发出监理工程师通知单或指令单，予以解决。tfnNhnE6e5
<3）旁站。对于关键的工程部位或施工过程，监理人员采取旁站方法，实施对工程质量的控制。
A、本工程的旁站内容主要有以下几项：土方回填、撒布石灰(或水泥>、钻孔灌注桩施工、砼浇筑、板梁吊装、沥青路面铺设、原材料复检见证取样等。HbmVN777sL
B、旁站监理的职责
检查施工单位现场质检人员到岗、特殊工种人员持证上岗及施工机械、建筑材料准备等情况；
监督施工单位严格按照技术标准、规范、规程和设计文件及经批准的施工设计进行施工，及时发现和处理旁站监理过程中出现的质量问题；核查现场建筑材料、购配件的质量检验报告；做好旁站监理记录。V7l4jRB8Hs
表1 公路工程监理旁站工序/部们一览表
单位
工程
分部工程
分项工程
旁站工序或部位
路基
工程
路基
工程
软土地基处治、排水管道工程
实验工程
实验工程
路面
工程
路面工程
底基层、基层、垫层、联结层
实验工程
沥青面层
实验工程
<4）工程例会制度：每月召开一次监理例会，定为每月5日左右。听取施工单位汇报施工情况，收集有关信息，总结工作，落实纠正措施。83lcPA59W9
3、事后控制
对于质量不符合要求的工序及工程部位，能返工的，要求施工单位及时进行返工。不能返工的，需通过设计单位，由设计单位提出处理方案，使工程能够达到设计和规范要求。对工程施工的质量事故，要进行详细的记录，分析原因，落实整改措施，并对整改结果进行追踪检查，写出质量事故报告。mZkklkzaaP
五、监理工作控制目标及控制要点
1、对常用材料的监理
<1）水泥：根据混凝土设计标号选定水泥标号。在同一批生产日期、同标号的水泥中不超过200T为一检验批，从20个不同部位抽样选取等量的样品，总量至少12kg，送建设单位指定的有实验资质的实验单位进行检测。AVktR43bpw
<2）砂子：混凝土中所用砂子应干净。一般混凝土用中砂。含泥量小于3%，其他杂质含量小于1%。砂子每600吨或400M3为一检验批次。ORjBnOwcEd
<3）石子：混凝土中所用石子应干净，不混级，含泥量小于2%，有害物质不大于1%，灌注桩混凝土石子粒径小于4㎝，其他构件用石子粒径小于钢筋最小净距的3/4，并不得大于结构最小截面尺寸的1/4。石子必须做压碎指标值实验。石子每600吨或400M3为一检验批次。2MiJTy0dTT
<4）石灰。同炉源、同炉号、同生产日期，每100吨为一检验批，做有效钙镁含量实验。
<5）粉煤灰。同炉源、同开采单位，每200吨为一检验批次，主要做以下工程实验：A、成份实验；B、烧失量实验；C、细度实验。gIiSpiue7A
<6）土料。路基工程开工前施工单位应将确定的取土、弃土地点、位置报监理工程师。土料必须至少提前15天报验。经监理工程师见证，在取土地点选取有代表性的土样，进行重型击实实验，内容包括：A、液限、塑限实验；B、天然含水量实验；C、颗粒分析实验；D、标准击实实验；E、监理认为有必要时加做土的化学分析实验。确定该土的最佳含水量和最大干密度，并进行外观检查，不得含有建筑垃圾、淤泥、生活垃圾、腐蚀物及有害物，应选择合适的砂性土或粘性土。uEh0U1Yfmh
<7）石块。砌体石块选用质地坚硬、耐风化的花岗岩等优质石材，料石宽度不小于20cm，长度不大于3倍厚度，一般为厚度的1～1.5倍，片石厚度不小于15cm。IAg9qLsgBX
<8）外加剂。根据本工程实际情况，水下混凝土可采用缓凝减水剂。具体用量应根据出厂说明或质检部门的配合比报告选用。WwghWvVhPE
<9）水。混凝土、砂浆拌和用水，应采用自来水或其他可直接饮用水。PH值小于4的酸性水或含硫酸盐超过0.27%的水不准使用。asfpsfpi4k
以上各种资料齐全后，填写申请单，附上各类检验表交监理工程师批准后方可进场。
2、测量放样
<1）交桩
工程勘察单位，通过建设单位和监理工程师以书面形式并现场领桩，将基准控制点交给施工单位。
交桩内容包括：工程平面控制基点<三角点、导线点、桥梁控制桩）高程控制水准点。
交桩后施工单位进行复测，无误或误差值在允许范围内后，报监理工程师复核，其误差应在允许范围内。
<2）复核基准点
施工单位对勘察单位交付的基准点进行复核，复核后将结果书面报告监理工程师；监理工程师接到报告后对平面基准点、高程基准点进行复核，将结果交建设单位备案，同时交施工单位使用。ooeyYZTjj1
施工单位复测基准点的计划应征得监理工程师同意。
<3）复核加密点
对施工单位加密的平面控制点、水准点进行复核，并检查设置的标志是否牢固。复核后以书面形式下达各数据供施工单位使用。BkeGuInkxI
<4）审核平面放样
A、检查仪器、量具的检定日期；
B、审查施工单位平面放样方案是否合理；
C、检查施工单位使用的基准点和控制点是否正确；
D、复核施工单位提交的平面放样数据是否正确；
(5>审核高程放样
检查施工单位仪器、水准尺检定情况。复核施工单位放样使用的水准点。桥梁各结构高程放样允许偏差及检查方法见表3。PgdO0sRlMo
3、排水管基开挖和回填
在基础开挖前监理人员和施工单位技术员、质检员、安全员进行技术交底，并对施工单位所报基础开挖方案认真审查。3cdXwckm15
<1）开挖
A、审核施工单位土方开挖方案。
B、复核施工单位提交的施工放样数据。
C、开挖过程加强巡视、检查，发现问题及时解决，尤其注意安全。
D、开挖结束后按表2检查是否符合要求。
表2基坑开挖允许偏差和检查方法表
工程
允许偏差<㎜）
检查频率
检查方法
坑底高程
±30
5点/座
用水准仪测量
纵横轴线
50
2点/座
用经纬仪纵横各测1点
基坑尺寸
不小于设计
4点/座
用尺量，每边各计1点
<2）回填
回填土分层压实。使回填土压实度达到设计要求。
A、进行隐蔽工程验收，合格后方能回填；
B、审核施工单位提供的回填土的最大干密度和最佳含水量；
C、审核回填方案；
D、检查基坑内是否有杂物、积水、淤泥等；
E、过程检查：是否分层铺筑?每层松铺一般为30㎝；是否均衡回填，是否对称回填？是否分层夯实？回填石灰土时是否达到设计石灰剂量。h8c52WOngM
F、回填后检查压实度是否达到设计要求。
施工时监理工程师加强巡视、旁站，重点掌握基坑的低高程、边坡及工作面以外是否预留不小于2M的余地，另外基坑内如有渗透水，应落实排水措施。v4bdyGious
监理工程师要求施工单位从施工现场的测量基准点施测，以免产生累计误差。
4、雨水方沟砌石工程
<1）施工前检查砂浆配合比设计报告。
<2）检查石料的质量是否符合要求:石料的类别和强度是否符合设计规定,石质是否均匀，有无风化裂纹。
<3）检查石块的形状，要求大致方正，上下大致平整，厚度200～300㎜，宽度约为厚度的1.0～1.5倍，长度约为厚度的1.5～3.0倍。J0bm4qMpJ9
<4）浆砌石块墩台、挡墙砌石前必须浇水润湿，表面如有泥土、水锈，应清洗干净。砌筑基础的第一层砌石时，应先将基底表面清洗干净、润湿，再坐浆砌筑。分段砌筑时两相邻工作段的砌筑差一般不宜超过1.2ｍ：分段位置宜设在沉降缝或伸缩缝处，各段水平砌缝应一致。XVauA9grYP
<5）各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。砌体外露面应进行勾缝，并应在砌筑时靠外露面顶预留深约20mm的空缝备作塞缝之用。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。bR9C6TJscw
A、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。用小石子混凝土塞缝时，应以扁铁捣实。pN9LBDdtrd
B、砌筑上层块石时，避免震动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
C、砌体勾缝，可采用凸缝或平缝。应在砂浆初凝后，洒水覆盖养生7～14天，养护期间，应避免碰撞、震动或承重。DJ8T7nHuGT
<6）浆砌块石的技术要求
A、石块应平砌，每层石料高度应大致一致。外圈定位行和镶面石块，应丁顺相同或两顺一丁排列，砌缝宽度不大于2mm，上下层竖缝错开距离不大于80mm。QF81D7bvUA
B、砌体里层平缝宽度不应大于30mm，竖缝宽度不应大于40mm，用小石子混凝土砌筑时不应大于50mm。4B7a9QFw9h
<7）监理见证砂浆试块制作，每个构筑物或每50ｍ3砌体中制作一组试块<1组），如砂浆配合比变更时，也应制作试块。ix6iFA8xoX
<8）检验频率、允许偏差和检测方法见表3
表3 浆砌块石砌体允许偏差
序号
工程
允许偏差<㎜）
检验频率
检验
方法
基础
墩台、挡土墙
范围
点数
1
砂浆强度
不低于设计规定
每
个
构
筑
物
6块
砂浆试块试压
2
断面尺寸
+40，0
+20，-10
3
用尺量，长宽高各测一点
3
顶面高程
±20
±15
4
用水准仪测量
4
轴线位移
20
15
2
用经纬仪测量
5
墙面垂直度

0.5%H，且不大于30
3
用垂线检验
6
平整度

30
3
用2ｍ直尺或小线量取最大值
5、混凝土基础
<1）检查拌和机械、人员配置情况，混凝土供料及浇筑速度与施工工程量适应情况，备用机械、电力准备情况。
<2）检查混凝土原材料实验。
现场检查砂、石材料含水量，调整工地配合比。混凝土配合比使用过程中，应根据混凝土质量的动态信息，及时进行调整。wt6qbkCyDE
<3）混凝土结合部位清洗情况。
<4）检查材料称量、配合比执行情况。
<5）检查拌和方法，包括材料倒入顺序、外加剂加入方法、拌和效果，现场监理工程师应经常目测拌和情况，发现异常立即复核配合比执行情况、塌落度情况，发现明显离析等不合格混凝土，应指令废弃。Kp5zH46zRk
<6）按规范和设计要求现场测试塌落度，见证试块制作。试件制作时应注意取样要有代表性，操作规范，试件同条件养护。Yl4HdOAA61
<7）检查混凝土运输、浇筑、振捣等工艺。
浇筑中，应防止混凝土骨料分离情况。大落差情况，应设置漏斗、串筒。即使在承台上建筑，也不允许用铁锹扔。漏斗、漏筒不准直接架在钢筋或模板上。振捣工序，应专人专职，按层次顺序进行。注意振捣机配置情况。ch4PJx4BlI
<8）检查混凝土的养护方法和养护时间。
混凝土强度达到2.5ＭＰａ之前,不得使其承受行人、运输工具、模板、支架及脚手架等荷载。
<9）检验标准、允许偏差和检测频率见表９
表9 水泥混凝土构筑物<构件）允许偏差
序号
工程
允许偏差<㎜）
检验频率
检验方法
基础
墩台
梁、板
范围
点数
1
断面尺寸
宽
±30
±20
±30
每
一类
型构件抽查且不少于件
3
用尺量沿全长端部处和中间各计点
高
+0,-5
2
用尺量两侧上下各计点
长
+5,-10，
1
2
顶面高程
±10
±10
±5
4
水准仪量测
3
侧向弯曲

L/1000且不大于10
2
沿构件全长拉线量取最大矢高,左右各计1点
4
位置
15
10
8
1
用经纬仪和尺量
5
垂直度

0.25%H且不大于25

2
用垂线或用经纬仪测量
6
间距

±10
1
用尺量
7
麻面
每侧不得超过该侧面积的1%
1
用尺量麻面总面积
8
平整度
5
4
用2ｍ直尺或小线量取最大值
6、路基施工
路基开挖不得扰动路基底层土，以便有均匀的密实度。路基开挖出的土方应经过检测后才能用于路基填筑。
施工过程中主意安全，除必须进出的车辆外不允许通行任何车辆。
监理要点：确定开挖出来的土质是否符合路基施工要求。对土样进行见证取样，并经实验室检验，确定和批准施工期间的最佳密实度和最佳含水量数据。qd3YfhxCzo
7、石灰土底基层
石灰土底基层的施工方法可以采取路拌法，也可采取集中拌和法。
监理要点：
<1）严格按施工配合比配料。随时检查石灰剂量<拌和场检查或铺筑现场检查），根据检查结果及时调整石灰用量，达到施工配合比要求的剂量。E836L11DO5
<2）用平地机将混合料按松铺厚度整平达到要求的平整度，保持要求的路拱、横坡、并检查松铺厚度。
<3）监理见证，现场取样检验石灰剂量和压实度。同时检查压实度并满足设计要求。
<4）检验标准、允许偏差和检测频率见表12
外观检查：灰土中粒径大于20ｍｍ的土块不超过10%，但最大的土块粒径不得大于5０ｍｍ。石灰土应拌和均匀，色泽调和，石灰中严禁含有未消解的颗粒。S42ehLvE3M
用12T以上的压路机碾压后，轮迹深度不得大于5mm，并不得有浮土、脱皮、松散、积水现象。
表12石灰土底基层允许偏差
序号
工程
允许偏差
检验方法及频率
1
压实度<%）
≥95
灌砂法，每200M每车道2处
2
厚度<mm）
-10，-25
每200M每车道1点
3
平整度<mm）
12
3M直尺：每200M测2处×10尺
4
宽度<mm）
不小于设计规定
尺量：每200M测4处
5
纵断高程<mm）
+5，-15
水准仪：每200M测4个断面量
6
横坡<%）
±0.3
水准仪：每200M测4个断面量
7
强度<Mpa）
符合设计要求
每2000M2/每工作班制作一组试件
8、二灰碎石基层
<1）原材料检验与审批：石灰活性分析；粉煤灰成分分析和细度分析；集料筛分实验和压碎值实验；重型击实实验，确定最佳含水量和最大干密度；审批二灰碎石配合比<施工单位提供，监理工程师审批）。501nNvZFis
<2）审查承包人主要机械设备的配置清单进行审查，主要有拌和设备、运输设备、摊铺设备、整平设备、洒水车、压实设备。jW1viftGw9
<3）施工技术方案的审批：审查施工方法与工艺；审查施工机械配备是否合理；审查主要施工技术人员的分工与劳动安排；审查施工中施工技术难点及相应的质量保证措施。xS0DOYWHLP
<4）施工进度安排。本工程不搞试铺段，按标准的施工进度计划施工。
<5）施工过程控制
A、严格控制干拌混合料质量，控制配料比例要符合批准的施工配合比，尤其注意含水量偏离最佳含水量的数据不要超过允许值。LOZMkIqI0w
B、二灰碎石采用机械集中拌和法，要分层摊铺压实。拌和后的二灰碎石混合料堆放超过48ｈ不得使用。
C、用推土机或平地机摊铺整平后，用洒水车洒水，用梨耙湿拌。湿拌的混合料含水量略大于最佳含水量。
D、用平地机反复整平，检查松铺厚度，达到要求的平整度，并保持一定的路拱、横坡。
E、取现场湿拌料制成Φ15×15圆柱体试件，测标养6d，泡水1d的无侧限抗压强度。
F、二灰碎石混合料摊铺初平后立即碾压，达到压实要求。压实后养生7ｄ。
<6）检验标准、允许偏差和检验频率
外观检查：石灰、粉煤灰混合料应拌和均匀，色泽调和一致。砂砾<碎石）最大粒径不大于40mm，大于20mm的灰块不得超过10%，石灰中严禁含有未消解的颗粒。无明显的粗细颗粒离析现象。ZKZUQsUJed
用12T以上压路机碾压后，轮迹深度不得大于5mm，并不得有浮料、脱皮、松散现象。二灰碎石基层允许偏差见表13dGY2mcoKtT
表13 二灰碎石基层允许偏差。
序号
工程
允许偏差
检验方法频率
1
压实度<%）
98
灌砂法，每200M每车道2处
2
平整度<mm）
8
每200M每车道1点
3
厚度<mm）
-8，-15
3M直尺：每200M测2处×10尺
4
宽度<mm）
不小于设计规定
尺量：每200M测4处
5
纵断高程<mm）
+5，-10
水准仪：每200M测4个断面量
6
横坡<%）
±0.3
水准仪：每200M测4个断面量
7
强度<Mpa）
符合设计要求
每2000M2/每工作班制作一组试件
9、沥青混凝土路面
本工程采用热拌沥青混凝土路面，关键工序为：沥青混合料的拌制、摊铺、碾压。对关键工序必须严格把关，确保沥青混凝土路面的施工质量。rCYbSWRLIA
沥青混凝土路面施工工艺及监理流程见下图。
<1）原材料审核
沥青路面开工前，要求承包人对沥青路面所选用的原材料的物理性能、级配等，进行检验并报监理工程师审核，审核确认质量合格的原材料才能在工程中使用。FyXjoFlMWh
监 理 流 程
施工工艺
沥青混合料试拌
原材料实验检查
配合比实验、审批

沥青混合料正式拌和
沥青混合料运输
清扫、修整基层
施工放样
施工下封层
摊铺机摊铺沥青混合料<底基层）
压路机碾压成型
<初压、终压、复压）
清洁底面层表面
洒粘层沥青
摊铺表面层沥青混合料
压路机碾压成型
开放交通
填“完工质量核验单”
交验
检查摊铺温度，取混合料作抽提实验
1、现场马歇尔稳定度实验
2、检查压实温度
3、检测压实度及厚度
检查摊铺温度、取混合料作抽提实验
1、现场马歇尔稳定度实验
2、检查压实温度
3、检测压实度及厚度
1、承包人报请部位工程验收
2、监理抽检与签认
3、监理评定部位工程质量等级
TuWrUpPObX
<2）沥青混合料配合比的审批
沥青路面开工前要求施工单位对沥青混合料的配合比进行实验，并报监理工程师审批。只有经过监理工程师审核批准的配合比，才能在拌和厂<站）试拌最后确定施工用配合比在工程施工中使用。7qWAq9jPqE
<3）施工机械、设备的检查
开工前，要求施工单位对用于沥青路面铺设的机械数量及运行质量进行检查，并向监理工程师报告。主要检查拌和机、摊铺机和压路机。沥青混合料摊铺机的性能是影响工程质量的关键机具。llVIWTNQFk
<4）施工放样的检查，包括平面控制和高程测量。监理工程师对施工单位的施工放样自检报告进行复核、审批。
<5）下承层检查
下承层表面应平整、干燥、坚实，无松散石料、尘土与杂质，无油污。
当下承层表面凹洼的深度大于铺筑沥青面层允许误差的2倍时，应在主层料铺筑前，予以填充沥青混合料并压实。按施工技术规范要求进yhUQsDgRT1
行下封层的施工，监理检查下封层质量。
<6）沥青混合料的拌制质量监理
A、拌和时间以30ｓ-50ｓ为宜，干拌时间不少于5ｓ。
B、拌和好的沥青混合料色泽均匀一致，所有矿料颗粒以全部裹覆沥青混合料为度，无花白料，无结团成块和严重的粗细料分离现象。MdUZYnKS8I
C、拌和好的混合料应及时摊铺、若不能及时摊铺时，可方入成品储存仓储存。在保温储存仓内不宜超过72ｈ的存放时间。09T7t6eTno
D、及时测量记录沥青混合料的出厂温度。
E、沥青混合料的运输。热拌沥青混合料使用大吨位自卸车运输，车厢应清扫干净。运料应用篷布覆盖以保湿、防雨、防污染。成品运到施工现场时应测量沥青混合料的温度。运输能力与摊铺进度相匹配。e5TfZQIUB5
F、沥青混合料的摊铺。
<7）控制沥青混合料的施工温度
沥青混合料的施工温度，包括沥青混合料的出厂温度、摊铺温度及碾压温度。特别是施工时的沥青混合料为粘、塑、弹性材料，温度太高使沥青混合料老化，温度太低，使沥青混合料不能碾压成型。因此应严格控制沥青混合料的施工温度在规范规定的范围之内。摊铺过程中，要随时检查沥青层的碾压温度，控制要求见表14s1SovAcVQM
表14 沥青混凝土面层的碾压温度控制表
沥青标号
AH-70
沥青加热温度
150-170
矿料温度
比沥青加热温度高10℃左右
沥青混合料出厂正常温度
140-165
混合料仓储温度
储存过程中温度降低不超过10℃
运至现场温度
不低于120-150
摊铺温度
正常施工
不低于110-130，不超过165
低温施工
不低于120-140，不超过175
碾压温度
正常施工
110-140，不低于110
低温施工
120-150，不低于110
压终温度
压路机型
钢轮压路机不低于70，轮胎压路机不低于80
振动及型
不低于65
开放交通
路面冷却后
说明：①施工温度与沥青品种标号有关，较稠的沥青使用靠近高限，较稀的沥青可靠近低限。②本工程沥青混合料出厂温度超过正常温度高限30℃时，混合料应予废弃。③摊铺沥青混合料时最低气温要求：本工程不低于10℃。GXRw1kFW5s
<8）控制沥青混合料的摊铺速度，应在2-6ｍ/min之间，必须缓慢、均匀、连续不断地摊铺。
<9）控制沥青混合料的压实质量
A、碾压是沥青混合料质量成型的关键工序。碾压成型后，沥青层的压实度是否达到了沥青路面规定的压实标准，沥青层的压实度是否满足了设计的路面厚度要求。这两个关键指标直接影响着沥青混合料的压实质量，同时也是衡量沥青混凝土路面施工质量好坏的关键技术指标。UTREx49Xj9
B、沥青混合料的压实分初压、复压、终压三个压实阶段。其压实速度对压实度有直接影响，压路机应以慢而均匀的速度碾压，压路机速度控制见表158PQN3NDYyP
表15 压路机的碾压速度<km/ｈ）控制表
压路机类型
初压
复压
终压
适宜
最大
适宜
最大
适宜
最大
钢筒式压路机(双轮、三轮>
1.5～2
3
2.5～3.5
5
2.5～3.5
5
轮胎压路机
-
-
3.5～4.5
8
4～6
8
振动压路机
1.5～2
(静压>
5
(静压>
4～5
(振动>
4～5
(振动>
2～3
(静压>
5
(静压>
C、压路机应从外侧向中心碾压，相邻碾压带应重叠1/3-1/2轮宽，最后碾压路中心部分，压实全幅路宽为一遍。振动频率控制在35HZ-50HZ，振幅控制在0.3-0.8㎜。相邻碾压带重叠宽度为10-20㎝<倒车时不得开振动，以免形成鼓包）。mLPVzx7ZNw
D、应随时检查沥青层的碾压温度，路面压实成型的最高温度应符合规定。
E、接缝施工质量控制。沥青路面的纵横、缝在施工中是不可避免的，但应设法减少施工接缝，加强接缝质量控制。AHP35hB02d
摊铺时，采用梯队作业的纵横缝应采用热接缝，半副施工不能采用热接缝时宜加设挡板或采用切刀切齐。
上下层的纵向接缝应错开10-15ｍ；上下层的横向接缝应错位1ｍ以上。
纵向冷接缝处沥青混合料施工时，应将接缝处清扫干净，洒粘层油；横向接缝可采用斜接缝和平接缝两种形式，本工程上面层宜采用平接缝。的平整度NDOcB141gT
监理工程师应随时注意接缝的施工质量，使接茬处沥青的面层紧密、平整、顺直。
F、控制沥青路面平整度与抗滑系数
沥青路面的平整度是直接体现沥青路面行车舒适性的一个重要指标。施工中影响沥青路面平整度的主要因素来自沥青路面下承层的平整度、沥青混合料摊铺时的平整度，以及沥青摊铺机平整度自动控制精度、沥青摊铺层的摊铺厚度和沥青混合料的碾压等。只有在施工中严格控制影响平整度的各个施工环节，才能保证铺筑完成的路面具有良好的平整度。1zOk7Ly2vA
沥青路面的抗滑系数是直接体现沥青路面行车安全性的一个重要指标。影响沥青面层抗滑系数的因素有矿料的品质与矿料的级配，沥青层的空隙率及宏观构造深度等，以及外界环境对沥青表面面层的滑溜污染程度。fuNsDv23Kh
G、热拌沥青混合料路面，应待摊铺层完全自然冷却后，混合料表面温度低于50℃后，方可开放交通。如需要提早开放交通，可洒水冷却降低沥青混合料表面层的温度。tqMB9ew4YX
H、取现场已铺料进行实验：马歇尔实验，油石比实验，筛分实验。检查稳定度、流值、密度、空隙率及沥青用量、矿料级配是否满足规定。HmMJFY05dE
I、沥青混合料碾压后，应按照规定的检查工程和检查频率要求承包人检查沥青面层的压实度和压实功能。自检合格后，按程序报验。ViLRaIt6sk
沥青混凝土路面碾压质量控制要求见表16
表16 沥青混合料压实质量控制表
