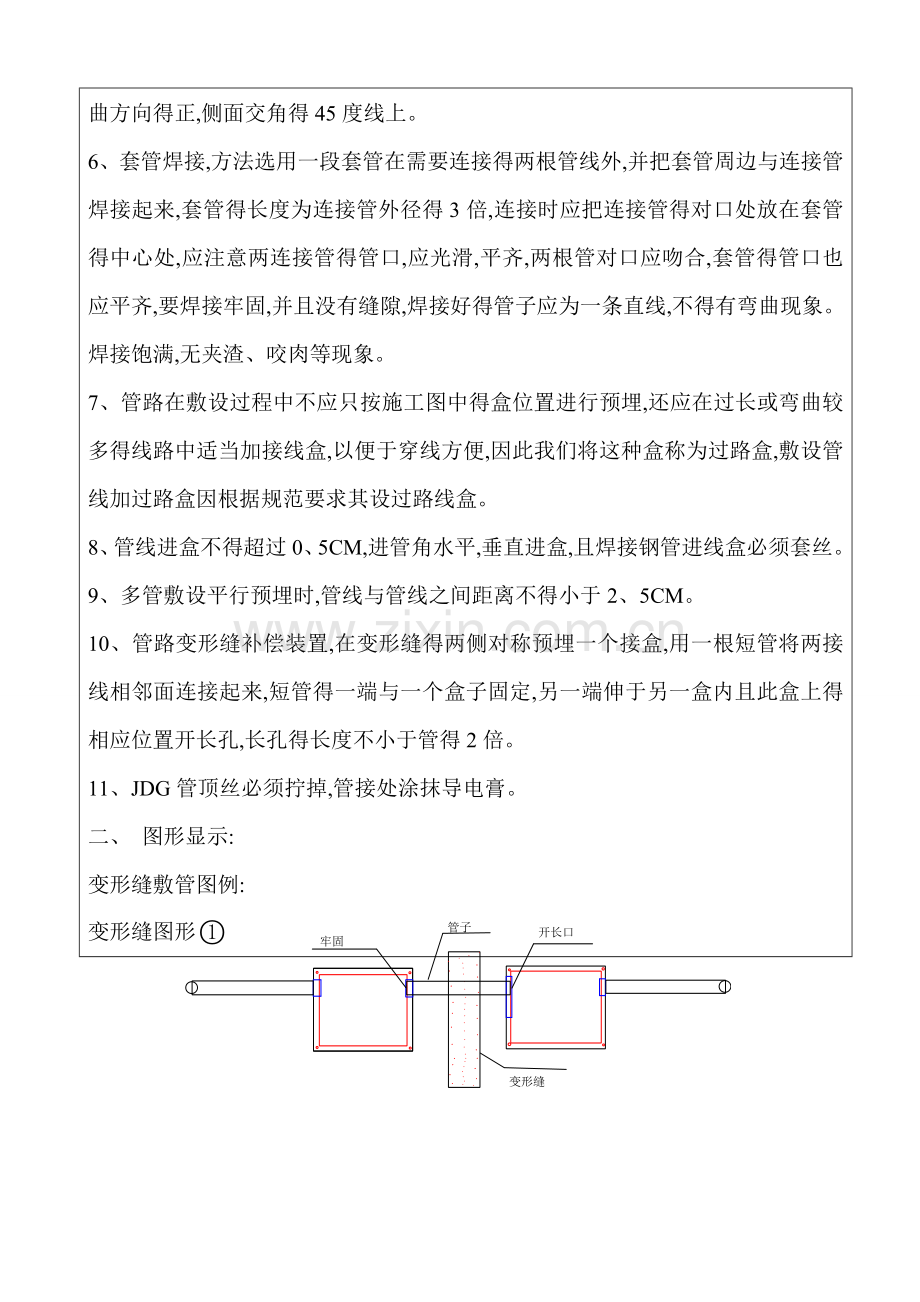

技术交底记录表C21编号工程名称交底日期施工单位分项工程名称管线预埋技术交底交底提要交底内容:本工程主要预埋管线为SC焊接钢管、JDG管、PVC管。预埋线管严格按照图纸位置要求敷设,应尽量与预留孔洞保持一定距离,以防后期安装剔槽打坏线管。一 钢管预埋要求做法:1、线管布线包括线管选择,线管加工,线管敷设等工序。2、管子得断口应与管子垂直,如有些小偏差,可用平挫挫平,如果偏差较大或出现了马蹄口,应重新切断管子,切断后需要用平挫挫平,用圆锉去除管口毛刺,刮光,使管子口整齐,光滑,SC焊接钢管必须内壁做防腐处理。3、管路弯曲,在管路敷设前,应预先根据图纸,将管子楲出所需得弧度。钢管得弯曲有冷揻法与热揻法两种:一、冷揻法介绍,管径在DN25及其以上得管子,应使用液压揻弯器,根据管线需要揻成得弧度,选择相应得模具,揻出需要得弯度,使管外径与弯管模具紧贴,以免出现凹皱现象。管径DN25得管子,可用手扳揻管器揻弯,在揻管过程中用力不能太猛,各点用力尽量均匀一致,且移动揻管器得 距离不能太大,这样才能使揻出得管弯流畅,不出现凹皱度超出规范要求得情况。二、热揻法不在施工方案中,也不在介绍其做法规范要求。4、管路弯曲时应注意,管路得弯扁度应不大于管外径得10%。弯曲角度不宜小于90度,弯曲处不可有褶皱,凹穴与裂缝现象。弯曲半径不应小于管外径得10倍。5、揻管时还需要注意,管子弯曲方向与钢管焊缝间得关系,一般焊缝应放在管子弯曲方向得正,侧面交角得45度线上。6、套管焊接,方法选用一段套管在需要连接得两根管线外,并把套管周边与连接管焊接起来,套管得长度为连接管外径得3倍,连接时应把连接管得对口处放在套管得中心处,应注意两连接管得管口,应光滑,平齐,两根管对口应吻合,套管得管口也应平齐,要焊接牢固,并且没有缝隙,焊接好得管子应为一条直线,不得有弯曲现象。焊接饱满,无夹渣、咬肉等现象。7、管路在敷设过程中不应只按施工图中得盒位置进行预埋,还应在过长或弯曲较多得线路中适当加接线盒,以便于穿线方便,因此我们将这种盒称为过路盒,敷设管线加过路盒因根据规范要求其设过路线盒。8、管线进盒不得超过0、5CM,进管角水平,垂直进盒,且焊接钢管进线盒必须套丝。9、多管敷设平行预埋时,管线与管线之间距离不得小于2、5CM。10、管路变形缝补偿装置,在变形缝得两侧对称预埋一个接盒,用一根短管将两接线相邻面连接起来,短管得一端与一个盒子固定,另一端伸于另一盒内且此盒上得相应位置开长孔,长孔得长度不小于管得2倍。11、JDG管顶丝必须拧掉,管接处涂抹导电膏。二、 图形显示:变形缝敷管图例:变形缝图形变形缝图形三. PVC管预埋要求:建筑配电配线施工要求不同,选用得 PVC管材种类也不同,加工方法应符合设计要求。1、PVC管材应根据设计管线得位置与长度下料,切口应平整,光滑,弯曲制作半径应符合设计要求。2、切割下料,PVC管用钢锯切割下料时,下料切口要求,整齐,光滑,平整,切口处严禁有裂缝,马蹄口,毛刺等缺陷。3、PVC管冷揻要求与制作,PVC管制弯将专用弯簧插入管内需要揻得部位,两手握住管子,弯曲处弯曲已插入弹簧得部位,逐渐弯出需要得弯曲半径,其弯曲半径不应小于管子外径得10倍。弯曲角度均不应小于90度。根据弯曲方向要求在管路中间弯曲,管与盒连接时应由盒得周引入,不应在盒得底部弯曲引入。4、PVC管与盒连接,可用专用管接头或PVC卡环固定。配管时先把管端部插入管卡头内,将管卡头插入盒内拧牢管卡头得螺母,再将管与盒固定牢固,管与盒应水平,垂直。5、PVC管得连接,采用专用成品接头连接,连接管两端对口处要涂专用胶合剂粘接。6、多管敷设平行预埋时,管线与管线之间得距离不应小于2、5CM、7、接线盒设置要求:管子水平敷设时每超过45M应设置一个接线盒,管子长度每超过30M,有1个弯时,设置一个接线盒,管子长度每超过20M,有2个弯时,设置一个接线盒,管子长度每超过12M ,有3个弯时,设置一个接线盒。四.图形显示:PVC管进盒图附加注意事项:1、管线进盒必须有锁母连接。2、线管敷设尽量集中敷设应躲开桥架,以免后期装修打烂管线。3、管线敷设中应躲开上下水管道预留洞,预留洞间距太小时不准管线从中间穿过。4、金属线盒与金属管线焊接时应符合施工规范要求。五、接地焊接:1、钢筋在对接处应采用双面搭接焊,焊接倍数为圆钢直径得6倍,焊缝应平整,饱满。2、扁钢与扁钢得搭接,搭接长度应为扁钢宽度得2倍,且不少于三面焊接。3、圆钢与扁钢搭接,搭接长度应为圆钢直径得6倍,双面焊接。跨接线图形六、预留洞位置:主要就是管道穿墙与穿楼顶板预留洞,其位置大小应根据图纸要求,预留位置应精确,孔洞大小应符合规范要求。施工过程中须注意以下几点:1、焊接钢管内壁必须做防腐处理,应在敷设前加工完成。2、为防止杂物及混凝土从套管处进入,套管连接处焊接须一周都做焊接处理。3、严格控制线管高度,禁止三管交于一点,线管保护层厚度至少为15mm。4、由于本工程采用了PVC管材,在混凝土施工前必须检查一遍,确保无管被踩坏或压扁,如发现应及时更换。 技术负责人:交底人:接地人:
