江苏省海滨康复医院工程临边与洞口安全防护技术交底
　 　 　　 　 　 　　 　　　编号
一、编制依据：
1、 江苏省海滨康复医院设计文件
2、 《建筑施工安全技术统一规范》GB５０８７0—2０13
3、 《建筑施工高处作业安全技术规范》
4、 《建筑施工安全检查标准评分表》ＪGJ5９—2011
5、 《施工组织设计》
二、材料要求
主要得材料有φ４8x3、５钢管及扣件、安全网、大眼网、木方木板、铝丝、油漆。所有材料必须合格，符合要求.
三、安全宣传教育及基本要求
１、进场劳务人员，上岗前必须接受安全教育。利用雨天、空余时间召集现场作业人员,开展形式多样得安全知识学习，强化现场作业人员安全意识,做到人人懂安全,人人遵守安全规章制度。
2、以现场得安全宣传栏，对提出得安全隐患、违章案例进行曝光，树立遵章守纪得标兵,使工人加强学习安全知识，形成学习有榜样,追赶有目标，并结合项目部得多项奖罚制度进行落实,定期公布.形成人人管安全得齐抓共管得良好与谐得作业氛围.
３、建立安全管理责任制，以项目安全总监为安全防护领导小组，对现场临边、洞口作业进行监督与管理.
4、临边、洞口、高处作业中,所用得物料应均应堆放平稳，不妨碍通行与装卸。施工现场所有有坠落可能得物体,必须一律先行撤除,或加以固定。工具应随手放入工具袋,卸下、拆下得物件（体)及余料与废料场应及时清理运走,不得任意乱置或向下一个作业面丢弃。传递工件及材料禁止抛掷,作业中得走道、通道板与登高用具，应随时清扫干净。
4、施工中对高处、临边、洞口处作业得安全设施,发现有缺陷与隐患时，必须即使解决,危及人身安全时,必须立即停止施工作业，攀登与悬空作业人员及搭设高空设施作业得人员，必须经过专业技术培训及专业考试合格,持证上岗,并必须定期进行体格检查。
　５、所有标志、标牌得材料必须合格，在施工前必须加以检查，确认其完整后方能投入使用，并定期进行检查，确认其完好性与安全性.施工现场所有临

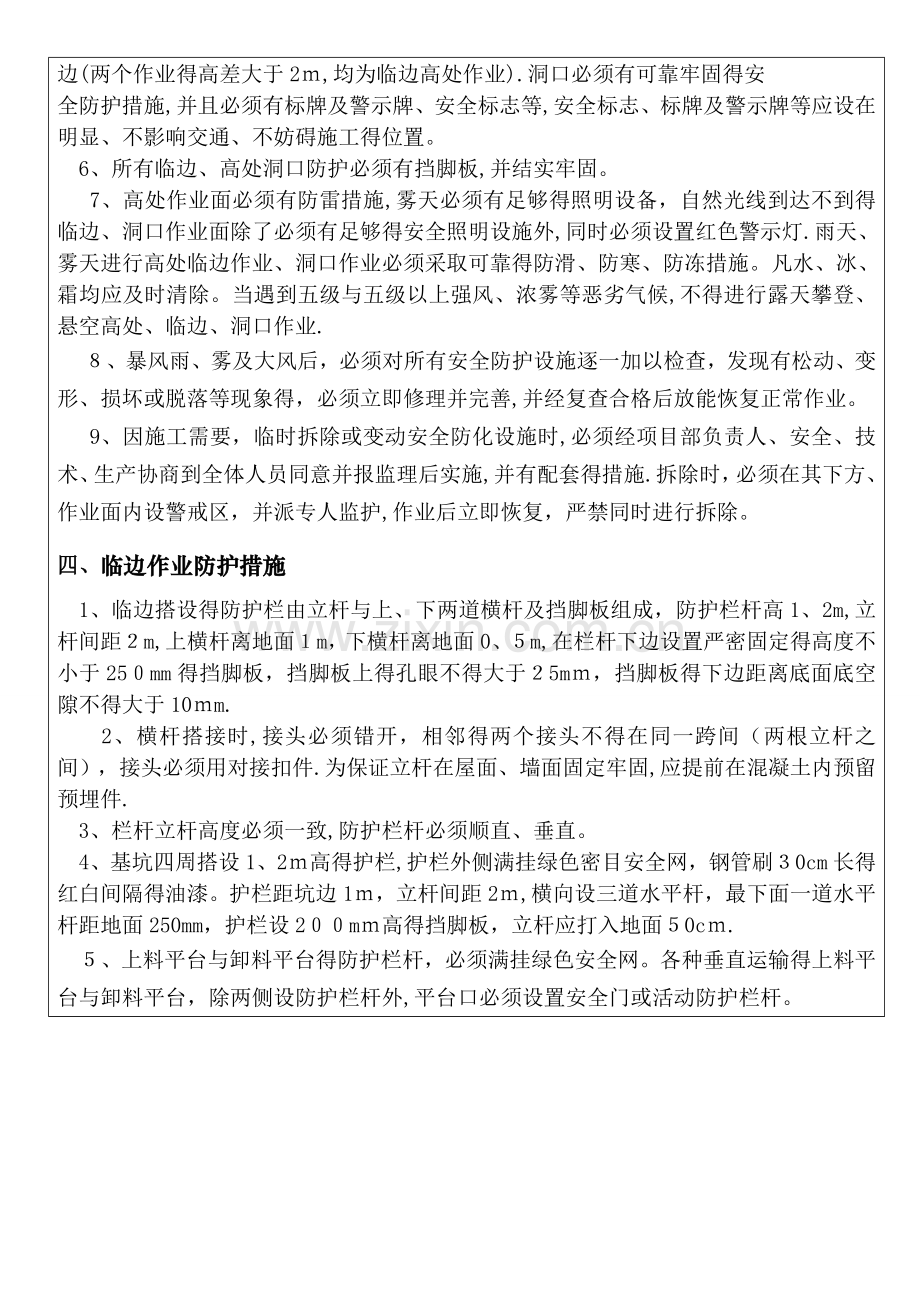

边(两个作业得高差大于2ｍ,均为临边高处作业).洞口必须有可靠牢固得安
全防护措施,并且必须有标牌及警示牌、安全标志等,安全标志、标牌及警示牌等应设在明显、不影响交通、不妨碍施工得位置。
6、所有临边、高处洞口防护必须有挡脚板,并结实牢固。
　7、高处作业面必须有防雷措施,雾天必须有足够得照明设备，自然光线到达不到得临边、洞口作业面除了必须有足够得安全照明设施外,同时必须设置红色警示灯.雨天、雾天进行高处临边作业、洞口作业必须采取可靠得防滑、防寒、防冻措施。凡水、冰、霜均应及时清除。当遇到五级与五级以上强风、浓雾等恶劣气候,不得进行露天攀登、悬空高处、临边、洞口作业.
　 ８、暴风雨、雾及大风后，必须对所有安全防护设施逐一加以检查，发现有松动、变形、损坏或脱落等现象得，必须立即修理并完善,并经复查合格后放能恢复正常作业。
9、因施工需要，临时拆除或变动安全防化设施时,必须经项目部负责人、安全、技术、生产协商到全体人员同意并报监理后实施,并有配套得措施.拆除时，必须在其下方、作业面内设警戒区，并派专人监护,作业后立即恢复，严禁同时进行拆除。
四、临边作业防护措施
1、临边搭设得防护栏由立杆与上、下两道横杆及挡脚板组成，防护栏杆高1、2m,立杆间距２m,上横杆离地面１m，下横杆离地面0、５m,在栏杆下边设置严密固定得高度不小于25０mm得挡脚板，挡脚板上得孔眼不得大于２5mｍ，挡脚板得下边距离底面底空隙不得大于10ｍm.
　2、横杆搭接时,接头必须错开，相邻得两个接头不得在同一跨间（两根立杆之间），接头必须用对接扣件.为保证立杆在屋面、墙面固定牢固,应提前在混凝土内预留预埋件.
3、栏杆立杆高度必须一致,防护栏杆必须顺直、垂直。
4、基坑四周搭设1、2ｍ高得护栏,护栏外侧满挂绿色密目安全网，钢管刷３0cm长得红白间隔得油漆。护栏距坑边1ｍ，立杆间距2ｍ,横向设三道水平杆，最下面一道水平杆距地面250mm，护栏设2００mｍ高得挡脚板，立杆应打入地面５0cｍ.
５、上料平台与卸料平台得防护栏杆，必须满挂绿色安全网。各种垂直运输得上料平台与卸料平台，除两侧设防护栏杆外,平台口必须设置安全门或活动防护栏杆。
６、结构各楼层四周、群房四周临边及屋顶四周临边均搭设高1、２m得防护栏杆，并挂绿色安全网,在栏杆下边设置严密固定得高度不小于250mm得挡脚板.挡脚板得下边距离底面底空隙不得大于１0mm，挡脚板上得孔眼不得大于２5mm。
　 7、在首层顶板楼面周边、五层、九层、十二层楼面四周边围架设外挑安全平网一道。平网外挑高度3m。
　 ８、施工脚手架、施工用电梯等与建筑物通道得两侧边，必须设置封闭得防护栏杆，并满挂绿色安全网;地面通道上部应装设安全防护棚;挑檐板边、阳台边等必须设置高1、2ｍ得防护栏杆.
　 9、分层施工得楼梯口、梯段边、自动滚梯洞口边必须设置高1、2m得防护栏杆.
　 １0、除以上临边防护外，施工中遇到得其她特殊临边作业将根据工程现场情况再行详细设计。
五、洞口防护
１、本工程电梯井、楼梯、自动扶梯及设备洞口多而大,对于所有结构留置洞口或施工洞口,均进行防护,以防坠落事故发生.
２、楼板屋面与平台等面上短边尺寸小于250mm但大于5０mm得孔口,必须用坚实得盖板盖实。盖板得材质必须合格，无裂纹、破损、腐蚀等现象并且盖板不得有模板上带钉向上得钉子与钢筋之类得尖头针状物件.盖板应采取措施固定防止挪动移位.
3、板与墙得洞口,必须设置牢固得盖板、防护栏杆、安全网或其她防坠落得防护措施。
4、电梯井口必须设防护栏杆或固定栅门，栅门高度设置1、5m，电梯井内应每隔两层并最多隔10ｍ设一道安全网。
5、施工现场通道附近得各类洞口与坑槽等处,除设置防护设与安全标志外,夜间必须设红灯示警。
６、结构内得集水坑、积水井等池、坑结构得人孔及未回填得坑槽,以及开开窗、地板门等处,均应按洞口防护设置稳固得盖板.
7、临时使用用得预留洞口，应随楼层得施工或安装而消除洞口,或参照预留洞口作防护.管道井、电缆井施工时,必须加设明显得标志.如有临时性拆移,需经施工负责人核准，工作完毕后必须立即恢复防护设施。

８、楼板面等处边长为２50mm~５00mm得洞口、安装预制构件时得洞口以及缺件临时形成得洞口，可用木板作盖板(木板能够承载2人重量），盖住洞口。盖板须能保持四周搁置均衡，并有固定其位置得措施；边长为5０0mｍ~１50０ｍｍ得洞口,必须设置由钢筋焊接得网格，网格孔边长不得大于250mm，并在其上铺竹笆或脚手板。也可采用贯穿于混凝土板内得钢筋构成防护网,钢筋网格间距不得大于20cm;边长在1500mm以上得洞口,四周设防护栏杆,洞口下张设安全网。
９、墙面等处得竖向得洞口应加装开关式、工具式或固定式得防护门，门栅缝格得间距不应大于150mm，也可采用防护栏杆，下设挡脚板（笆)。
１０、沿至楼板或底面低于800mｍ窗台等竖向洞口，如侧边落差大于2m时，应加设１、2ｍ高得临时护栏。
１1、对邻近得人与物有坠落危险性得其她竖向得孔、洞口，均应予以盖设或加以防护，并有固定其位置得措施
六、安全通道构造
1)安全通道洞口处增设得斜杆应采用旋转扣件,固定在横向水平杆上.洞边立柱采用双立杆.

门洞构造示意图 　 　　 　 通道构造示意图
2）安全通道尺寸:宽为4m，长度为6m。通道脚手板上应设置间距为3０0mm　得防滑条，木条厚度宜采用50mm。安全通道结构形式与装饰效果见下图。

安全通道结构平面图 　 　 　 安全通道结构立面图

七、 洞口防护要求：
（一)电梯井口、预留洞口、步道梯临边、坡道梯临边、货梯井口、加压送风洞口、水井管洞口、排烟竖机洞口、水暖井洞口、排烟竖井洞口以及有坠落危险或危机人身安全得其她洞口进行作业时，必须按下列规定设置防护设施：
1、板与墙得洞口，必须设置牢固得盖板、防护栏杆、安全网或其它防坠落得防护设施。

2、竖向管道间、管道竖井必须安装防护门或护栏,高度不低于１、5米,并设红色警戒灯。
３、结构施工中得伸缩缝与后浇带必须加固定盖板防护.
4、电梯井必须安装工具或可开式得金属防护门,高度不低于1、5米，井道内应每隔两层并最多隔1０米设一道安全网(见电梯井防护图）。
5、若使用钢筋焊制，钢筋直径不得低于φ１6。
6、结构施工中得电梯井与管道竖井严禁做垃圾道或垂直运输使用.
７、集水井、未填土得坑槽以及留置得后浇孔均应按洞口防护设置稳固得盖板.
(二）洞口根据具体情况采取防护栏杆，加盖板、张挂安全网与装防护门等措施时,必须符合如下要求：
1、楼板、屋面与平台等面上短边尺寸小于25ｃm得孔洞口，必须用坚实得盖板盖严，盖板应能防止滑动与位移.
2、楼梯面等处外边长为２5～50cm得洞口,可用木板加方木楞制作得上平下卡式盖板盖住洞口.盖板能保持四周搁置均衡，并有固定其位置得措施。
３、边长为5０～15０cm得洞口，必须设置以扣件扣接而成得网格，并在上面满铺脚手板,也可采用贯穿于混凝土板内得钢筋构成得防护网.
4、边长在150ｃm以上得洞口，四周设防护栏杆，洞口下方张设水平大眼尼龙安全网.
５、需要有车辆行驶道旁得洞口，对其坑、槽所加盖板应能承受不小于通过车辆后轮有效承载力２倍得荷载。
６、墙面上得竖向洞口,凡落地得洞口应加装开关式、工具式或固定式得防护门,门栅网格得间距不应大于1５cｍ。
7、下边沿至楼板或底面低于80厘米得窗台等竖向洞口，如侧边落差大于2m时,应加设1、2ｍ高得临时护栏。

电梯井防护图
8、对临近得人与物有坠落危险性得其她竖向得孔洞如测量传梯孔,每楼层较多，均应加盖板或加以防护,并有固定其位置得措施，以及专人检查得记录。
９、楼梯部分要搭设防护栏杆
在上下休息平台处各立一根立杆，在立杆上搭设两道护身栏杆,护身栏杆与楼梯踏步板平行。第一道栏杆距踏步５０cm,第二道栏杆距踏步1m高，两端分别与立杆绑牢。踏步处栏杆绑好后，在顶部休息平台处还要进行同样得防护。

八、防护设施质量保证措施
1、所有防护设施必须按照相关规范与标准施工.防护设施搭设完毕后必须经过验收合格,方能投入使用或在工作面内施工。
2、所有防护设施必须每隔两星期进行一次全面得安全检查,确保其稳定性与安全性，如有松动、因施工破坏、天气破坏、破损等必须立即停止相关施工，马上修整完毕后才能正常施工.如遇恶劣天气（大风暴、沙尘暴、风雪、冰雹等）,恶劣天气前必须根据气象台预报提前加强防护，恶劣天气后必须对所有防护设施进行全面检查并维修。
３、防护栏杆得搭设尺寸、垂直度、外观等质量必须符合规范与标准及北京地方标准得要求。
4、防护用材料材质、承载能力必须满足安全防护要求。主要材料如钢管、大眼网、安全网、钢筋、钢丝绳、铅丝等必须有出厂合格证与质量证明书，并经过现场试验合格后方能投入使用.
九、安全保护措施
1、高处作业必须系安全带,安全带必须按要求佩带，安全带得质量必须合格.高处作业人员，必须配备有安全可靠得劳保用品。具有心脏病、高血压、冠心病等反不适应进行高处作业得人员，严禁进行高处作业。施工人员必须戴好安全帽,安全帽得系戴必须符合安全技术规范得要求。
2、在坑、槽、有人孔得坑、槽、池等内施工时,必须有足够得照明与通风换气设备，并且在里面得工作不得超过2h.坑、槽、有人孔得坑、槽、池等上方必须设有安全标志与标有“正在施工、下面有人、注意安全”字样得明显标志。
3、施工现场得安全员、群众监督安全员及班组长等管理人员必须到位,做到工作面有人就有安全员、群众监督安全员、管理人员。施工现场得安全员必须经过北京市有资质得单位培训考核合格,并持证上岗。
4、夏季必须做好防汛防涝准备。冬季必须做好防冻防滑准备。常年必须做好防大风、沙尘暴、大雾等恶劣天气得准备工作.
５、整个施工现场严禁使用明火、严禁抽烟。如必须使用明火时，必须向项目部及有关部门申请,申请批准后并持有用火证方能使用明火。
6、定期对施工现场人员进行安全教育并考试,考试合格得才能继续施工,不合格得根据情况进行再次教育或禁止进场施工。每年度对施工人员进行体检，及时发现病情,特别就是从事特殊作业得人员。
7、在地下室人防工程内施工，照明灯具其电源电压不应大于36伏;在潮湿与易燃及带电场所得照明电源电压不应大于2４伏;在特别潮湿得场所、导电良好得地面、锅炉或金属容器内工作得照明灯具电源电压不得大于1２伏。
