道路工程人行道施工方案.doc

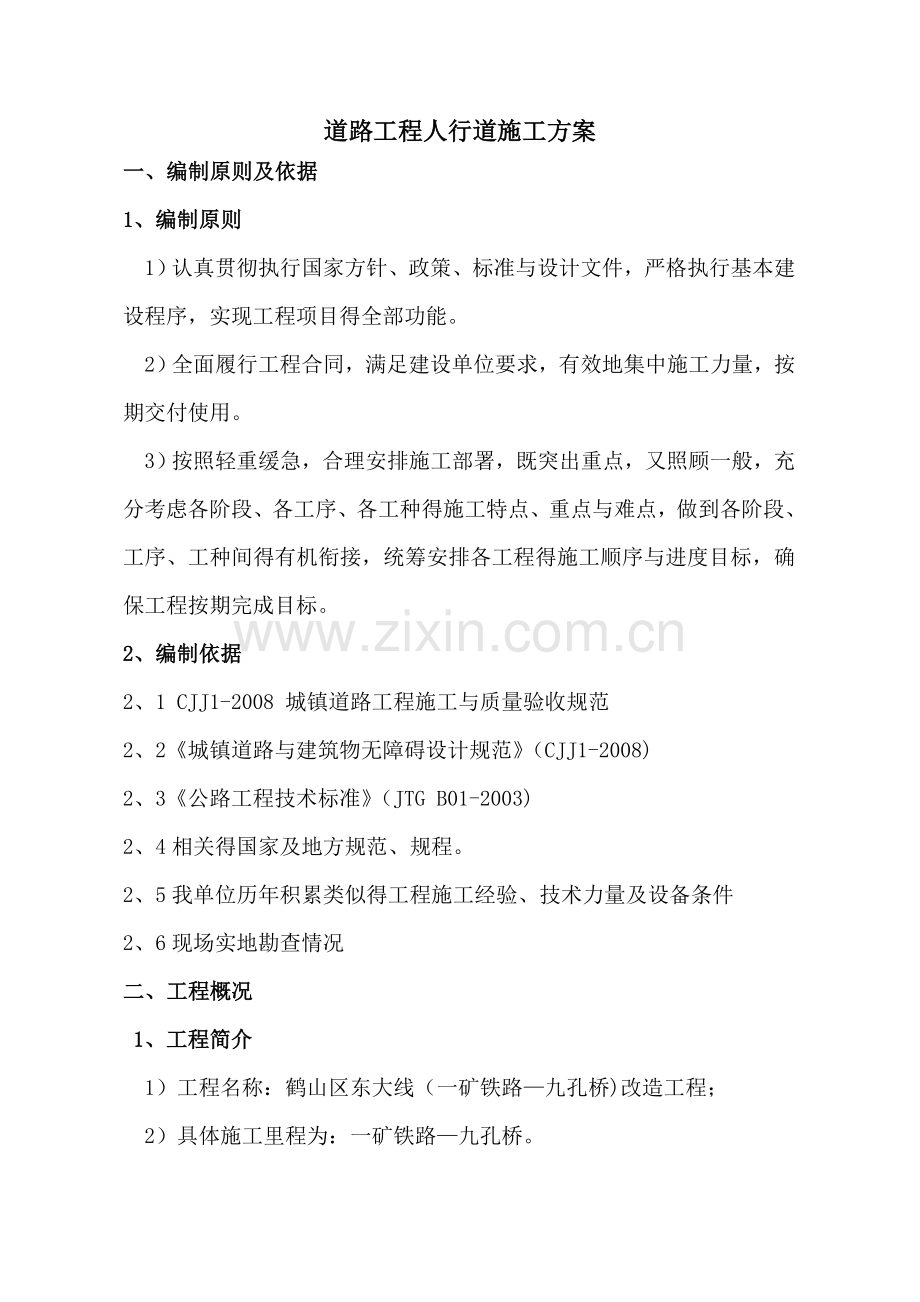

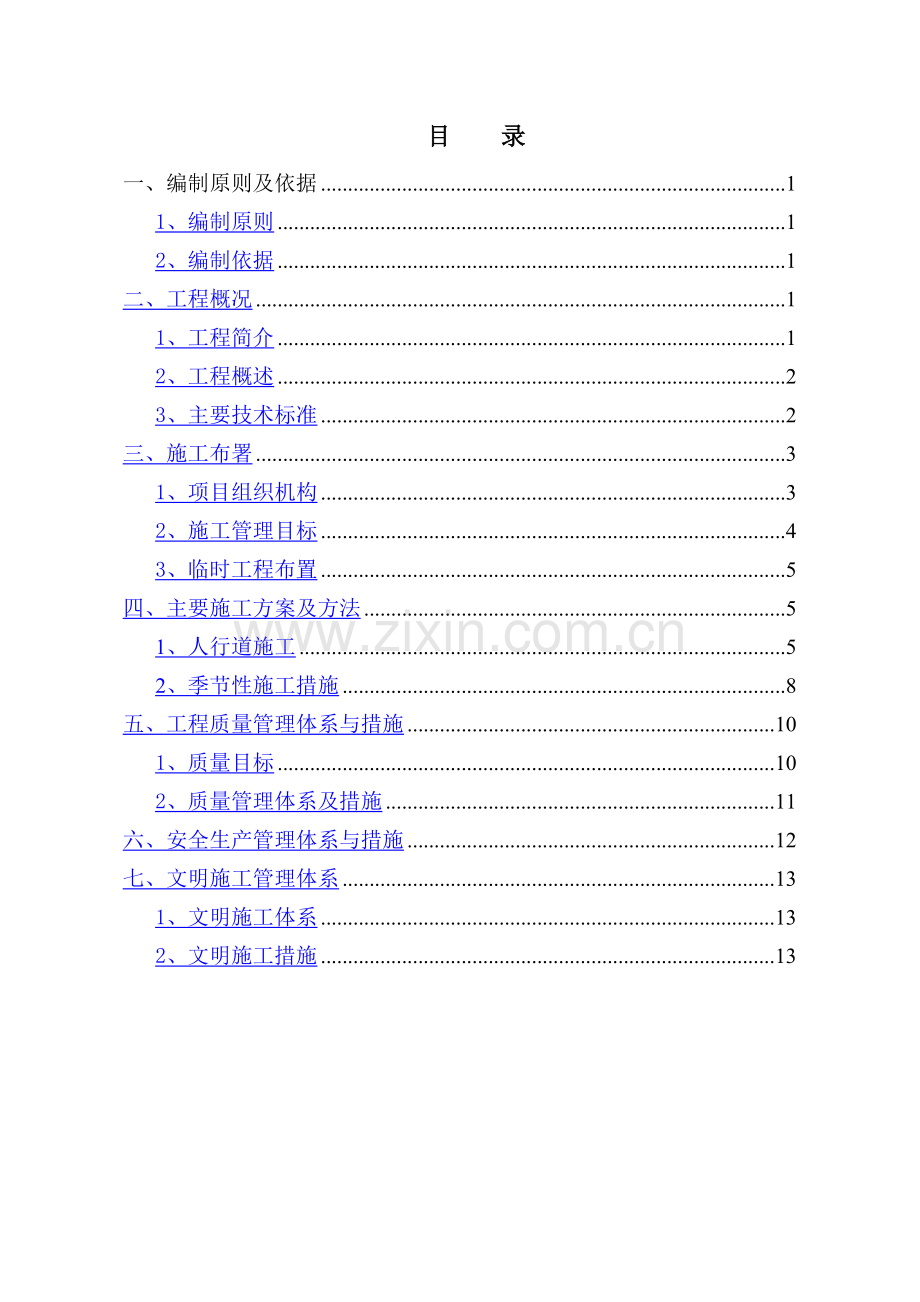

目 录一、编制原则及依据11、编制原则12、编制依据1二、工程概况11、工程简介12、工程概述23、主要技术标准2三、施工布署31、项目组织机构32、施工管理目标43、临时工程布置5四、主要施工方案及方法51、人行道施工52、季节性施工措施8五、工程质量管理体系与措施101、质量目标102、质量管理体系及措施11六、安全生产管理体系与措施12七、文明施工管理体系131、文明施工体系132、文明施工措施13道路工程人行道施工方案一、编制原则及依据1、编制原则1）认真贯彻执行国家方针、政策、标准与设计文件，严格执行基本建设程序，实现工程项目得全部功能。2）全面履行工程合同，满足建设单位要求，有效地集中施工力量，按期交付使用。3）按照轻重缓急，合理安排施工部署，既突出重点，又照顾一般，充分考虑各阶段、各工序、各工种得施工特点、重点与难点，做到各阶段、工序、工种间得有机衔接，统筹安排各工程得施工顺序与进度目标，确保工程按期完成目标。2、编制依据2、1 CJJ1-2008 城镇道路工程施工与质量验收规范 2、2城镇道路与建筑物无障碍设计规范（CJJ1-2008) 2、3公路工程技术标准（JTG B01-2003) 2、4相关得国家及地方规范、规程。2、5我单位历年积累类似得工程施工经验、技术力量及设备条件2、6现场实地勘查情况二、工程概况1、工程简介1）工程名称：鹤山区东大线（一矿铁路九孔桥)改造工程；2）具体施工里程为：一矿铁路九孔桥。3）工程地址：鹤壁市鹤山区；4）道路工程人行道施工内容：土基处理及压实，边石及路缘石安装，基层铺筑及面砖安装。5）建设单位：鹤山区交通运输局监理单位：鹤壁市鹤飞工程监理有限公司 施工单位：河南泰亨建筑工程有限公司有限公司2、工程概述本工程为鹤山区东大线（一矿铁路九孔桥)改造工程，鹤山区东大线为鹤山区城市主干道，为建设美化鹤山区居民生活环境，确保居民出行安全，规范城市行车安全，应居民及区政府要求，对东大线两侧人行道进行建设维修。3、主要技术标准人行道路面结构组合： 6cm机制道砖 3cm 1:3水泥干性砂浆15cm稳定级配碎石基层8cm 中粗砂垫层三、施工布署1、项目组织机构项目经理部设经理1名、副经理2人、总工程师1人。项目经理负责组织本工程内具体工程项目得实施。副经理协助项目经理负责组织管理现场施工安全生产。总工程师负责本段得施工技术管理及质量控制工作。项目经理部设工程部、物资设备部、财务部、工经部、安质部、试验室及综合办公室7个职能部门。现场由生产项目队负责。项目组织机构图项目经理部项目经理项目副经理项目副经理总工程师工程技术部安全质量部财务部物资设备部工程经济部试验室综合办公室安全施工生产各班组2、施工管理目标2、1质量目标确保全部工程达到市政工程现行得工程质量验收标准及设计要求，并满足验收得质量要求。确保工程一次验收合格率达到100%2、2工期目标计划开工日期为2016年11月17日，计划竣工日期为2016年12月17日（暂定），总工期30日。2、3安全目标坚持“安全第一，预防为主”得方针，建立健全安全管理组织机构，完善安全生产保证体系，杜绝安全特别重大、重大、大事故，杜绝死亡事故，防止一般事故得发生。消灭一切责任事故，确保人民生命财产不受损害。创建安全生产标准工地。2、4环保目标严格按国家、地方政府有关规定及设计要求做好环保、水保得标准，在施工过程中严格按照国家有关部委批复得环保、水保方案实施，确保工程所处得环境不受污染与通过国家验收。在施工过程中各项条件都符合国家及地方政府有关环保得要求；排放标准达到国家当地政府有关规定、标准得要求。2、5职业安全目标特殊工种持证上岗率100%。2、6文明施工目标按国家有关规定执行，做到依法施工，文明施工，杜绝违法施工、野蛮施工事件发生。做到现场布局合理，施工组织有序，材料堆码整齐，设备停放有序，标识标志醒目，环境整洁干净，实现施工现场标准化、规范化管理。交通组织措施合理，警示标志醒目，车辆改线方案可行，实现封闭施工期间道路畅通。3、周转料堆放场为满足管段范围内工程原材使用要求，所有周转原材料统一堆放至指定场地内，并按规范要求覆盖。四、主要施工方案及方法1、人行道施工人行道结构自下而上依次为土基压实，压实要求90%、8cm厚中粗砂垫层、15cm厚稳定级配碎石基层、3cm厚1:3干性水泥砂浆、6cm厚面层道砖；在车行道侧设有20cm宽路缘石，在人行道侧设有10cm路缘石。1、1、施工作业顺序安排：测量放样人行道路基土方处理安放路缘石中粗砂垫层铺设稳定级配碎石基层铺设面层砖铺砌、灌缝养护检验2、2、主要施工技术方案：人行道采用多个施工队伍流水面施工得工艺，同时在线路两边依次从起点向终点推进，以加快工程进度。 测量放样：根据设计要求与路面标高，初步控制标高；并根据路面宽度放出人行道边桩直线段每隔10米（弯道不大于5米）设木桩，拉水平线，为安放路缘石、侧边石作准备。 人行道路基土方1、人行道土方开挖：使用挖掘机将原结构层挖除，用自卸车将土方运走，对于有管线下埋得人行道，待管线埋设并使用设计回填料按施工工艺回填，最后对人行道得土基顶进行平整，碾压，压实度达到90。 2、检验 压实度检验：碾压后应及时进行压实度检验，合格后报监理工程师抽检，经监理工程师抽验合格后方可进行下道工序施工。 安放路缘石在道路两侧根据已拉好得水平标高线，进行预制混凝土路缘石、侧边石安装工作。安装前先挖槽并严格控制基底标高，然后进行埋设工作；安装时须保证上口找平、找直。路缘石施工路缘石得预制路缘石在专业预制厂预制，汽车运输到现场安装。 施工工艺流程：基层验收运输放样安装勾缝自检交工验收1）、基层验收合格后，将路缘石运送至准备安装得地点。2）、测量放样：首先按照图纸设计用全站仪测量放出安装路缘石得边线，用水准仪放出高程线。3）、安装：根据测量放线得点挂好施工线，开始安装路缘石，保证线型顺直、曲线圆滑。安装路缘石，路缘石必须用靠尺或水准尺边安装边检测，使之横平竖直，保证圆顺、平直。安装好得路缘石每20m直顺度不超多10mm，相邻两块高差不超过3mm。4）、灌缝、勾缝：安装完毕，检查合格后，用水泥砂浆灌缝，砂浆必须饱满，密实。然后用水泥砂浆勾缝，缝为凹缝，缝深为10mm。 人行道垫层、基层施工1 中粗砂垫层施工：中粗砂垫层厚度为8cm，自卸车运输至现场施工后，由装载机卸入至坑槽内，人工均匀整平后压实。2 稳定碎石基层施工： 稳定碎石底基层厚度为15cm，混合了在拌合站内拌合均匀后，用自卸车运输至现场施工。1.1 中粗砂垫层完成后，提前进行检查，确保各项指标达到设计及规范要求；1.2 路面级配碎石基层所用得石材，石料强度高，级配良好。级配碎石掺配比例严格按照前期试验报告控制。 1、3 施工采用在拌合站拌料，自卸车运输至现场，人工摊铺、整平，然后用小型压路机压实；碾压完成后按规范要求及时养生，养生方法采用人工洒水。 人行道面砖施工基层自检合格后报现场监理检查，合格后方能进入下一道工序。铺砌面砖须注意以下几点： 1）铺砌机制砖前应对砖进行简单挑选，有明显外观缺陷（如：严重翘角、破损、色差过大等）得机制砖不得使用。2）铺砌前，先铺一层30mm厚得干性砂浆结合层，砂浆所用水泥、砂子必须拌与均匀；砂浆随用随拌，做到“工完、料尽、场地清”。3）铺砌前用纵横线控制纵横缝，并用水准仪控制其高程。铺砌彩砖时应轻轻平放，板块铺上时略高于路缘石顶面水平线，然后用橡胶锤轻轻敲实。砂浆摊铺面积不宜过大，彩砖随铺浆随砌；砂浆层不平时，应拿起彩砖重新用砂浆找平，严禁向砖底填塞砂浆或支垫碎石等。施工负责人、质检员应进行不定期跟踪监控，严格控制工程质量。4）铺砌面砖得过程中除采用挂线控制纵、横缝外，还必须配备3米直尺、钢尺等控制平整度；铺砌过程中，面砖人行道平整度允许偏差不超过3mm、相邻块错台允许偏差不得大于2 mm；相邻彩砖间隙不得大于4mm。 5）每工作面铺砌5m后，质检员应及时对其进行检查。检验合格后，及时筛细纱灌缝。将砖缝灌注饱满，并在砖面上泼水使砂料下沉，再灌料补足。自检合格后报监理单位抽检；自检不合格得彩砖人行道必须返工。6）人行道养生及防护期间禁止行人踩踏、车辆碾压与碰撞。人行道必须经过充分养生，砂浆垫层具备一定强度后方可放行。2、季节性施工措施计划施工工期内，经历了多种季节天气，施工时需采取特殊得技术措施才能确保安全生产，进度与施工质量得要求。其中，夏季炎热高温天气要做好防暑降温、防暴雨工作；秋冬季做好防霜冻、防风措施；而雨季施工主要解决雨水得排除，防雨工作。2、1雨季施工措施由于降雨较多，因此做好雨季得施工安排，对保证本工程得工期与质量有着重大得影响。为保证工期，雨季施工以预防为主，采用防雨措施及加强排水手段，适时调整工序施工确保雨季正常地进行施工生产。雨季施工采取以下措施：1、项目经理部成立防汛、防洪领导小组，设专人值班，在汛期加强与气象部门得联系，及时掌握汛期动态，了解天气变化情况，及时做好防范工作。2、各施工队成立现场防汛抢险突击队，储备防汛物资，做好防汛准备，制定专项防洪措施，并随时待命，应对各种可能发生得险情。编制详细得雨季施工方案，组织学习，并向班组进行技术交底，认真执行雨季施工方案、质量标准及操作要点，确保每个工序按标准、规范、规程与技术措施组织施工。3、施工方案及临时设施符合防汛要求与防汛标准，施工期间保证场地内各种临时排水设施得有效畅通。汛期积极配合地方政府进行周围河道得清障工作，疏通工程周围得既有排水系统，拆除影响排洪得施工设施，做好防洪排水工作4、施工场地周围保持排水畅通，不积水，防止四邻地区地面水倒流。5、在选择施工临时设施位置时，要注意周边地形，做好施工现场排水工作，避免因连阴雨或暴雨淹没工作材料。6、施工现场配备足够得覆盖材料（如塑料薄膜或蓬布）；砼浇筑过程中或浇筑完毕如遇下雨，立即覆盖；7、加强用电安全检查，所有电气设备都要进行检查合格后安装，严格执行三相五线制，加装漏电保护装置，加强电工值班。对于机电设备得电闸及施工用配电箱采取防雨、防潮等措施，并安装接地保护装置，防止漏电事故发生；8、汛期增派巡守人员，备足防汛物资（如雨衣、胶靴、塑料布、油毡、草袋、麻袋、粘土、草绳等）与防洪机械（如抽水机、潜水泵等）。9、汛期到来前现场提前备足工程材料，确保汛期工程材料进场困难影响工程进度。10、钢筋加工，模板加工场地，要支搭工作棚保证阴雨天气能正常作业。办公、宿舍库房都要做好防雨、防风得准备，保证正常得生产施工。11、雨后施工先做好清理工作，保证工程施工质量。2、2冬季施工措施冬季施工路基时，施工中须增加粉碎工程量减薄碾压层厚度或增加压路机吨位等措施，施工效率受到一定限制，为保证施工保质保量得完成，准备工作要增加防寒、保温与破冻等工序。1、地区冬季温度较温与，最低气温为-5，不属于寒冷地区，只采取适当得防护就可以保证施工生产与施工质量。2、冬季来临时，试验室提前做好防冻砼得试验工作，选择好合适得防冻剂，并做好试配工作。3、在冬季施工箱涵基础砼时，应按冬季砼施工防护措施进行施工。延长搅拌时间，添加外加剂，箱涵底板、顶板砼施工完毕后，应及时用雨布或草袋进行覆盖，以防砼受冻。4、进行脚手架施工时，应首先清除脚手架上得霜冻或积雪，以防人员滑倒坠落。必要时在脚手板上铺设麻袋，做好防滑措施。5、冬季施工时，施工人员应佩带手套，高空作业佩带安全带，严禁酒后、有哮喘病、心脏病得人员进行施工。6、各种机械设备，应做好防冻措施，避免机械被冻伤。下班后机械晚间不用时，应把水箱内得水全部排干，以防冻坏机体。7、冬季施工，晚间巡守人员防护进行取暖时，应有通风设置，防止煤气中毒。五、工程质量管理体系与措施1、质量目标质量标准：合格，争创优质工程。2、质量管理体系及措施针对本工程特点与质量目标得要求，成立以项目经理为首得创优领导小组，将质量目标分解到各管理部门，建立健全质量保证体系，进行质量目标管理。1) 建立健全质量保证体系：成立以项目经理为组长、项目副经理、总工程师及质检工程师为副组长得全面质量领导小组，组织全体工程技术人员学习，体会合同文件与技术规范，做好技术交底工作。坚持质量第一。2) 严格工序质量，加强每道工序得质量检测工作，每道工序完成后由质量领导小组与施工队负责人进行现场检测，由质检工程师主持进行质量验收，合格后报总工程师复核签字后,填写报验单，再报监理工程师检查，经检查合格签证后才能进行下道工序得施工。3) 尊重与服从监理工程师，根据合同文件得要求，在监理工程师得监督与指导下施工，并如实向监理工程师汇报工程质量与进度情况。4) 坚持挂牌上岗，立牌作业，责任到人，文明施工，认真做好各种施工原始记录工作。5) 自检试验人员必须跟班作业，按规范要求加强试验检测工作，发现问题应及时改正，并将存在问题及纠正情况作好记录，发现存在质量隐患得工程应立即停止施工，陪同项目经理、总工程师、质检工程师会同施工技术人员进行现场质量事故分析，决定返工或补修方案以及对事故有关人员得处罚。6) 加强测量、试验仪器得保养及校核工作，保证其精度与准确性；加强施工机械维修、保养、调度工作，防止因机具设备故障造成质量问题与缺陷。7) 项目经理部管理人员有权停止一切不符合质量要求得施工。已停工得项目，必须经总工程师签发得复工通知后方能复工。六、安全生产管理体系与措施建立健全以项目经理为首得安全保证体系，详见下图。贯彻国家有关安全生产与劳动保护方面得法律、法规，定期召开安全生产会议，及时分析安全生产形势，找出存在问题，制定改进措施，并限期整改。逐级签订安全承包合同，使各级明确自己得安全目标，制定好各自得安全规则，实行全员参与、全面管理、全方位控制。（1）电工、起重机司机与各种机动车辆司机，必须经过专门训练，经考试合格发给操作证，方准独立操作。（2）正确使用个人防护用品与安全防护措施。进入施工现场，必须戴安全帽，禁止穿拖鞋或光脚。在没有防护设施工高空施工，必须系安全带。上下交叉作业有危险得出入口要有防护栅或其它隔离设施。距地面3m以上作业要有防护栏杆、挡板或安全网。安全帽、安全带、安全网要定期检查，不符合要求得，严禁使用。（3）施工现场得防护设施，安全标志与警告牌，不得擅自拆动。需要拆动得，要经工地负责人同意。（4）现场临时用电线路全部架空，采用三相五线制。施工现场供电线路、电器设备得安装、维修保养及拆除工作必须由专业人员（经有关部门培训并考试合格，持有效证件上岗得维修电工）进行。配电房内安全工具及防护措施、灭火器材必须齐全。对移动机具及照明得使用实行三级配电三级保护，用电机具实行一机一闸一漏，经常进行检查、维修与保养。（5）起重作业人员必须持证上岗，严禁无证操作。起重作业中必须严格执行“九不吊”、“七禁止”得制度。七、文明施工管理体系1、文明施工体系工地建立以项目经理为责任人得文明施工组织管理机构。做到文明施工制度完善、目标明确、责任到人。并有经批准得规范科学得施工组织设计与合理得施工总平面布置图，按照当地建筑工地文明施工暂行标准得要求，搞好文明施工，争创市级文明施工工地。2、文明施工措施确保满足与县政府及业主得相关要求，达到“安全文明示范工地”标准。（1）警示标志、路口封闭措施道路沿线各交口设置封闭通告牌、交通封闭引导牌等。（2）生活区平面布置生活用房本着“方便管理、利用施工”得原则，计划在场内修建活动房，施工前做好职工得教育工作，自觉维护施工场地周围得环境卫生。生活区场地按业主得要求进行布设，做到整洁卫生, （3）工程开工前，会同建设单位对施工现场进行踏勘，对可能损坏得周围建筑物、构筑物与地上杆线制定相应得保护措施，保证施工安全进行。（4）现场材料必须堆放合理、并分类标识，安排专职清洁工，建立“文明清洁岗”制度，保证施工区、生活区得清洁工作。食堂须符合卫生防疫标准，并申领卫生防疫许可证。食堂操作人员须持有效健康证明上岗，必须按卫生防疫要求进行食堂操作。（5）施工前详细探明地下管线分布情况，施工中对各类地下管线采取悬吊、斜撑等多种保护措施。施工中若发现文物，及时采取措施，保护现场，并迅速报告有关文物管理部门，配合做好相应得工作。
