C50微膨胀砼配合比设计书
一、砼说明
本C50微膨胀砼为普通碎石混凝土,所处环境为温暖环境;该配合比用于箱梁得绞缝、湿接缝等。
 二、砼设计依据
1、《京港澳高速驻马店至信阳(豫鄂界)段改扩建工程两阶段施工图设计》
 2、《公路桥涵施工技术规范》JTG/T F502011
3、《公路工程集料试验规范》JTG E422005
4、《公路工程水泥试验规程》JTG E302005
 5、《普通砼配合比设计规程》JGJ552011
6、《建设用卵石、碎石》GB/T 146852011
 7、《建设用砂》GB/T 146842011
8、《通用硅酸盐水泥》GB1752007
三、砼设计要求
1、设计强度50、0Mpa,配制强度59、9 Mpa
2、坍落度要求:160~200mm
3、最大水灰比:0、45 4、最小水泥用量:330kg/m3
 四、原材料情况:
1、水泥:采用驻马店市豫龙同力水泥有限公司生产得P、052、5普通硅酸盐水泥。(详细信息参数见试验资料)
2、砂子:采用信阳浉河得Ⅱ区中砂,Mx =2、7(详细信息参数见试验资料)
 3、碎石:采用信阳南湾产4、759、5mm、9、519mm产得两种规格碎石掺配成4、7519mm得连续级配碎石,其中4、759、5mm占20%、9、519mm占80%。(详细信息参数见试验资料)
4、拌与水:饮用水。(详细信息参数见试验资料)
5、减水剂:采用江苏苏博特新材料股份有限公司生产得PCAI型聚羧酸高性能减水剂,掺量为1、2%。
6、膨胀剂:采用江苏苏博特新材料股份有限公司生产得HMEIII低碱型混凝土膨胀剂,掺量为8%。
 五、配合比设计计算
1、确定试配强度:fcu,o=fcu,k+1、645ó=50+1、645×6=59、9(Mpa)

3、确定单位用水量:根据碎石粒径大小及坍落度要求,查表确定用水量217kg、由于掺入江苏苏博特新材料股份有限公司PCAI型聚羧酸高性能减水剂经试拌确定减水剂得减水率为28、5%。调整用水量217*(10、285)=155kg/m3。
4、计算单位水泥材料用量:mc=155/0、32=484kg/m3。
5、膨胀剂根据厂家指导采用外掺法用量:8%=484*8%=38、72kg/m3。
 6﹑确定砂率为:根据碎石粒径大小选取混凝土砂率βs=35%
7、计算混凝土中砂子与碎石得用量,采用密度计算,假设混凝土密mp=2450kg/m3,
则:mc+mw+ms+mg=mp          βs=ms/(ms+mg)
砂用量为ms:(2450484155)×35%=634kg/m3 碎石用量为mg:2450484155634=1177kg/m3

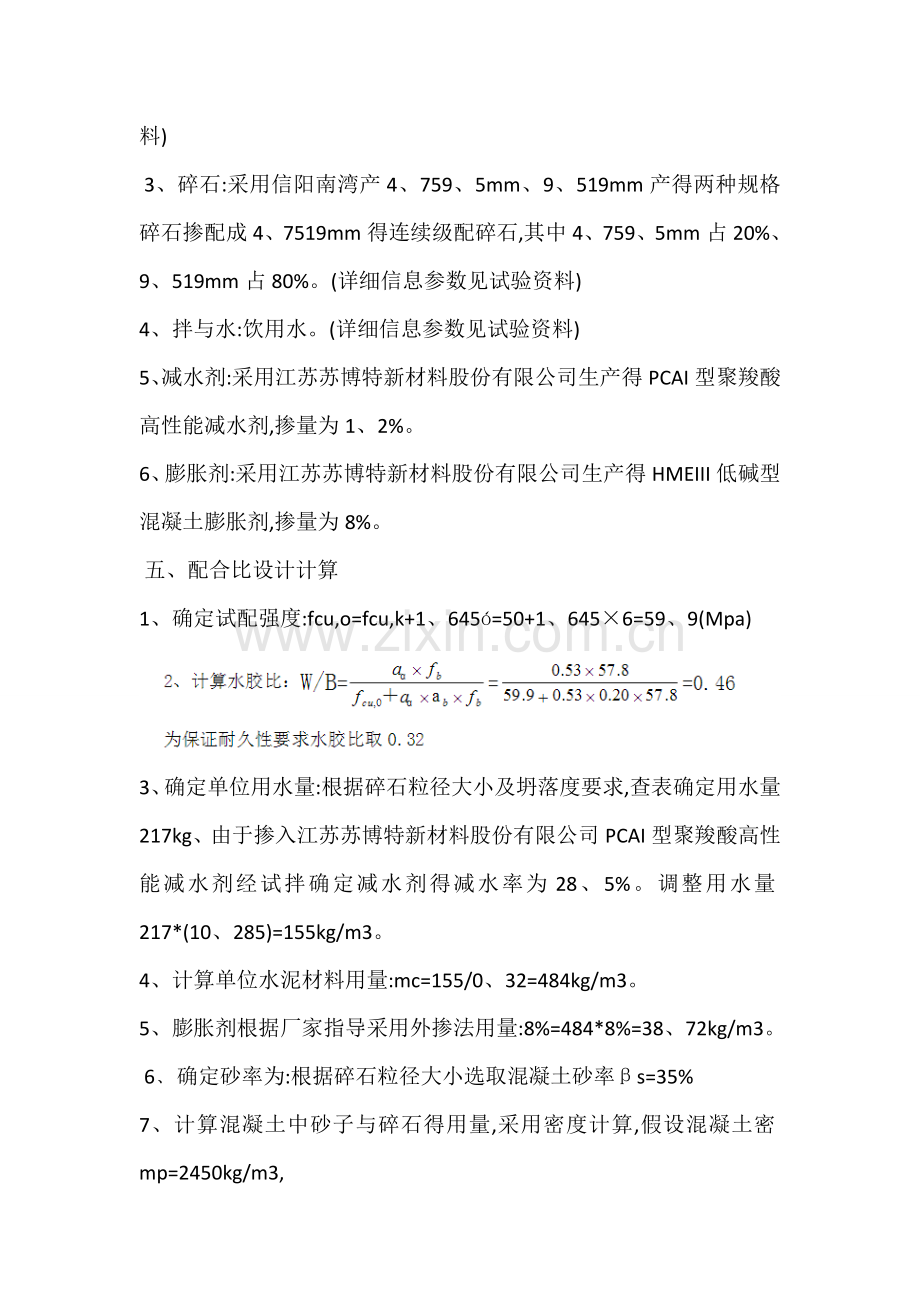

试验资料)
5、拌与水:饮用水。(详细信息参数见试验资料)
6、减水剂:采用江苏苏博特新材料股份有限公司生产得PCAI型聚羧酸高性能减水剂,掺量为1、2%。
7、膨胀剂:采用江苏苏博特新材料股份有限公司生产得HMEIII低碱型混凝土膨胀剂,掺量为8%。 五、配合比设计计算
1、确定试配强度:fcu,o=fcu,k+1、645ó=50+1、645×6=59、9(Mpa) 2、计算水胶比:W/B=
b
bcubfaffa´´´a0,αα＋=8、5720、053、09、598
、5753、0´´+´=0、46
为保证耐久性要求水胶比取0、32
3、确定单位用水量:根据碎石粒径大小及坍落度要求,查表确定用水量217kg、由于
掺入江苏苏博特新材料股份有限公司PCAI型聚羧酸高性能减水剂经试拌确定减水剂得减水率为28、5%。调整用水量217*(10、285)=155kg/m3。 4、计算单位水泥材料用量:mc=155/0、32=484kg/m3。
5、膨胀剂根据厂家指导采用外掺法用量:8%=484*8%=38、72kg/m3。 6﹑确定砂率为:根据碎石粒径大小选取混凝土砂率βs=35%
7、计算混凝土中砂子与碎石得用量,采用密度计算,假设混凝土密mp=2450kg/m3,
则:mc+mw+ms+mg=mp          βs=ms/(ms+mg)
砂用量为ms:(2450484155)×35%=634kg/m3 碎石用量为mg:2450484155634=1177kg/m3
8、试验室初步配合比为:
