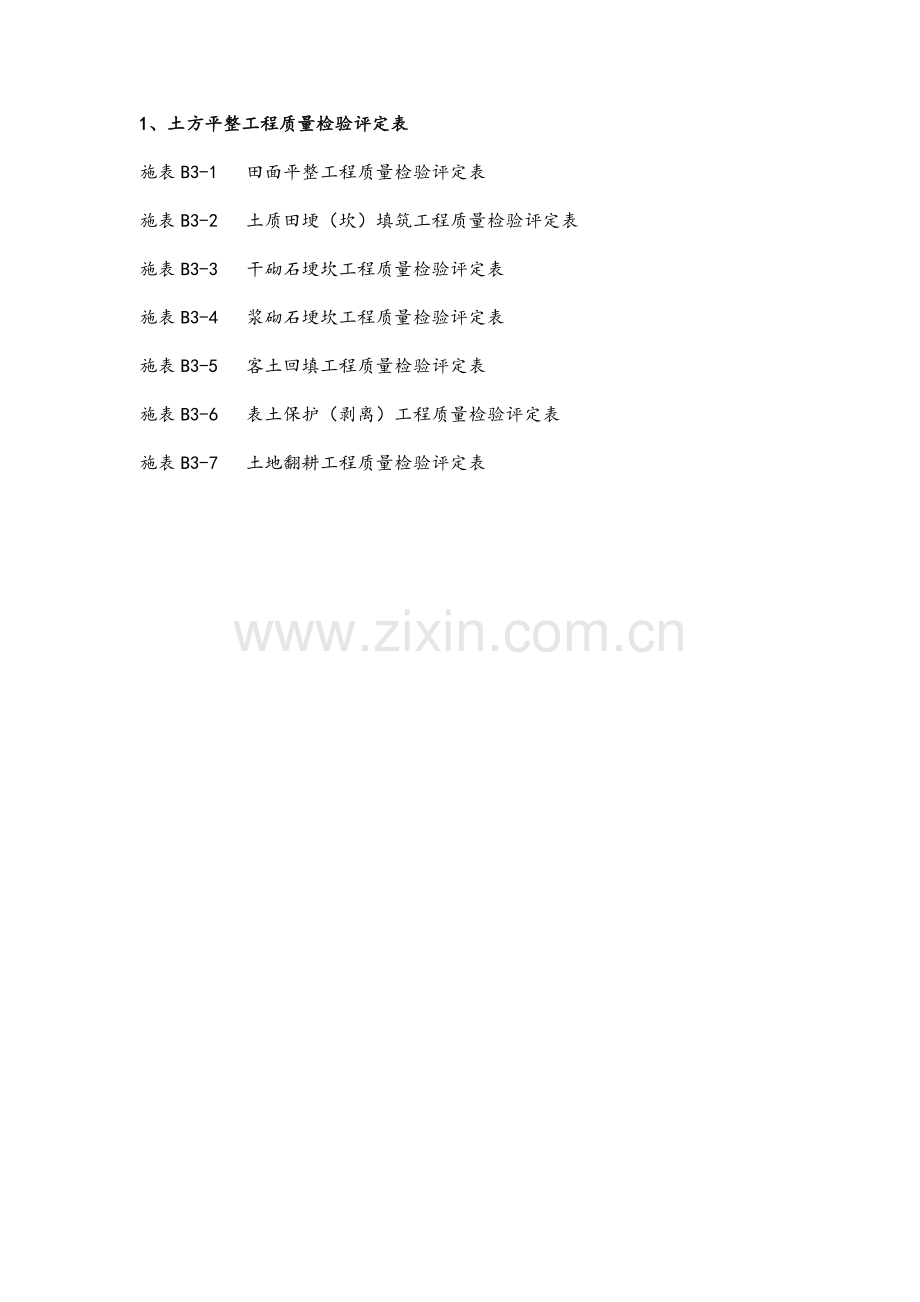

1、土方平整工程质量检验评定表
施表B3-1 田面平整工程质量检验评定表
施表B3-2 土质田埂(坎)填筑工程质量检验评定表
施表B3-3 干砌石埂坎工程质量检验评定表
施表B3-4 浆砌石埂坎工程质量检验评定表
施表B3-5 客土回填工程质量检验评定表
施表B3-6 表土保护(剥离)工程质量检验评定表
施表B3-7 土地翻耕工程质量检验评定表

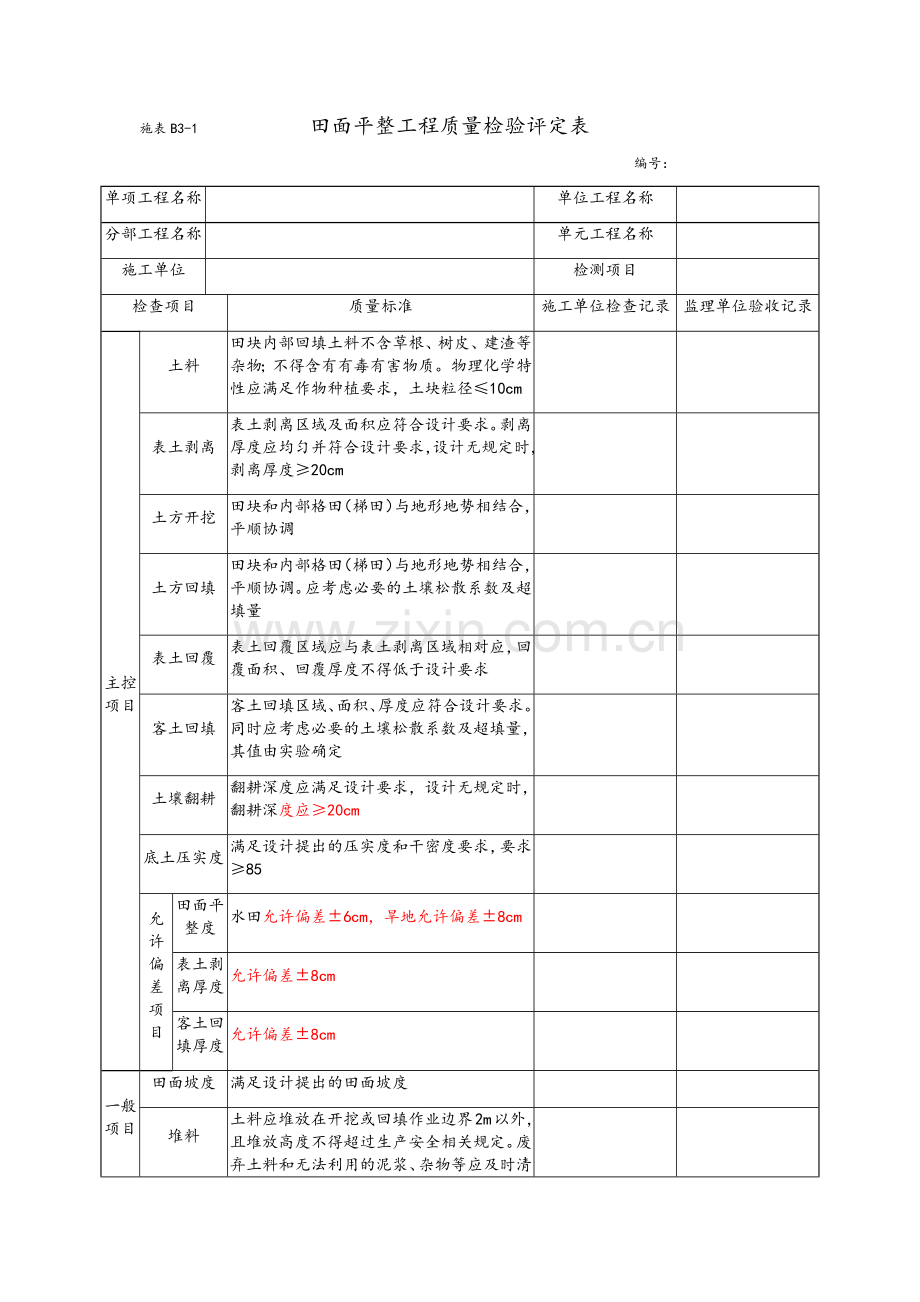

施表B3-1 田面平整工程质量检验评定表
编号:
单项工程名称
单位工程名称
分部工程名称
单元工程名称
施工单位
检测项目
检查项目
质量标准
施工单位检查记录
监理单位验收记录
主控项目
土料
田块内部回填土料不含草根、树皮、建渣等杂物;不得含有有毒有害物质。物理化学特性应满足作物种植要求,土块粒径≤10cm
表土剥离
表土剥离区域及面积应符合设计要求。剥离厚度应均匀并符合设计要求,设计无规定时,剥离厚度≥20cm
土方开挖
田块和内部格田(梯田)与地形地势相结合,平顺协调
土方回填
田块和内部格田(梯田)与地形地势相结合,平顺协调。应考虑必要的土壤松散系数及超填量
表土回覆
表土回覆区域应与表土剥离区域相对应,回覆面积、回覆厚度不得低于设计要求
客土回填
客土回填区域、面积、厚度应符合设计要求。同时应考虑必要的土壤松散系数及超填量,其值由实验确定
土壤翻耕
翻耕深度应满足设计要求,设计无规定时,翻耕深度应≥20cm
底土压实度
满足设计提出的压实度和干密度要求,要求≥85
允许偏差项目
田面平整度
水田允许偏差±6cm,旱地允许偏差±8cm
表土剥离厚度
允许偏差±8cm
客土回填厚度
允许偏差±8cm
一般项目
田面坡度
满足设计提出的田面坡度
堆料
土料应堆放在开挖或回填作业边界2m以外,且堆放高度不得超过生产安全相关规定。废弃土料和无法利用的泥浆、杂物等应及时清运出场。剥离后的表土应集中堆放并加以覆盖、围挡保护,避免流失和污染
观感
田块格田(梯田)高差合理,满足农业生产要求
允许偏差项目
土方挖填长、宽、高程
机械挖填标高允许偏差±10cm,长度及宽度允许偏差±80cm;人工挖填允许标高偏差±12cm,长度及宽度允许偏差±150cm
边坡陡度
允许偏差+10cm
碎石、石等粗颗粒含量
允许偏差:水田<2%,旱地<8%
专业质检员
专业监理员
单元
工程
质量
评定
施工单位自检结果
主控项目评价指标全部合格,允许偏差项目合格率达到 %;符合设计及施工质量验收评定标准的要求。
技术负责人: 日期:
自评意见:
质量等级:
监理单位抽检意见
□抽检结果与自检结果相符∕不相符;
□同意∕不同意验收。
监理工程师: 日期:
抽检意见:
质量等级:
注:某工序质量出现不合格标准时,其质量记录表格连同合格项目的质量记录表格一起留存备查。
施表B3-2 土质田埂(坎)填筑工程质量检验评定表
编号:
单项工程名称
单位工程名称
分部工程名称
单元工程名称
施工单位
检测项目
检查项目
质量标准
施工单位检查记录
监理单位验收记录
主控项目
填筑材料
回填土料不含草根、树皮、建渣等杂物,回填土料不得含有有毒有害物质
基面清理
清基断面、基础承载力应满足设计要求,水平清基高度30cm以上应上下错台。要求基底平整、密实,无松土,无杂物及积水。软弱基础可采用换填、抛石排淤等措施处理
填筑
填料应分层填筑、压实、无漏压、欠压和出现弹簧土。田埂(坎)采用小型机械夯实时铺料厚度应≤35cm,人工夯实铺料厚度应≤25cm
压实度和干密度
满足设计提出的压实度和干密度要求,一般堤、坝填筑要求≥92%,田埂(坎)≥90%;黏性土干密度根据土样分析确定
允许偏差项目
高度
允许偏差±5cm
一般项目
含水量
满足填筑压实度和干密度要求的最优含水量
填料粒径
填筑土料土块粒径一般应<8cm
外观
线条顺直,边坡稳定,表面平整,密实坚固,不应有松散、塌陷,衔接自然,转弯平顺
允许偏差项目
长度、宽度
田埂(坎)允许偏差±8cm
顶面平整度
允许偏差±5cm
专业质检员
专业监理员
单元
工程
质量
评定
施工单位自检结果
主控项目评价指标全部合格,允许偏差项目合格率达到 %;符合设计及施工质量验收评定标准的要求。
技术负责人: 日期:
自评意见:
质量等级:
监理单位抽检意见
□抽检结果与自检结果相符∕不相符;
□同意∕不同意验收。
监理工程师: 日期:
抽检意见:
质量等级:
注:某工序质量出现不合格标准时,其质量记录表格连同合格项目的质量记录表格一起留存备查。
施表B3-3 干砌石埂坎工程质量检验评定表
编号:
单项工程名称
单位工程名称
分部工程名称
单元工程名称
施工单位
检测项目
检查项目
质量标准
施工单位检查记录
监理单位验收记录
主控项目
石材
应符合《进场毛(块)石质量检验评定标准表》的规定
组砌要求
砌石应垫稳填实,与周边砌石紧靠,严禁架空;不得在外露面用块石砌筑,中间以小石填心;不得在砌筑面以小石块、片石填心;长条形石块丁向砌筑,不得顺长使用,严禁出现通缝、空洞和浮塞
坎基础压实度(%)
≥80
外露表面要求
外露面平整、稳定、密实、错缝
允许偏差项目
垂直度
每层允许偏差值≤30mm;全高允许偏差值≤50mm
断面尺寸
允许偏差±50 mm
一般项目
填筑
填料应分层回填、夯实。铺料厚度应≤25cm
允许偏差项目
表面平整度
允许偏差±30mm
顺直度
线形流畅,不起浪。
专业质检员
专业监理员
单元
工程
质量
评定
施工单位自检结果
主控项目评价指标全部合格,允许偏差项目合格率达到 %;符合设计及施工质量验收评定标准的要求。
技术负责人: 日期:
自评意见:
质量等级:
监理单位抽检意见
□抽检结果与自检结果相符∕不相符;
□同意∕不同意验收。
监理工程师: 日期:
抽检意见:
质量等级:
注:某工序质量出现不合格标准时,其质量记录表格连同合格项目的质量记录表格一起留存备查。
施表B3-4 浆砌石埂坎工程质量检验评定表
编号:
单项工程名称
单位工程名称
分部工程名称
单元工程名称
施工单位
检测项目
检查项目
质量标准
施工单位检查记录
监理单位验收记录
主控项目
石材
应符合《进场毛(块)石质量检验评定标准》的规定
砂浆
应符合《砌筑砂浆质量检验评定标准表》的规定
灰缝和砂浆饱满度
灰缝厚度均匀,厚度要求:当砂浆砌筑时,料石砌体不宜大于20mm;毛石、卵石30mm~50mm;当用混凝土砌筑时,厚度80mm~100mm。砂浆饱满度≥80%
坎基础压实度(%)
≥80
允许偏差项目
垂直度
每层允许偏差值≤30mm;全高允许偏差值≤50mm
断面尺寸
±30 mm
一般项目
组砌要求
内外搭砌,上下错缝,拉结石、丁砌石交错设置;外
露面应平整、稳定、密实、美观。石坝采用铺浆法;砌缝应用砂浆填充饱满,不得无浆直接贴靠;严禁先砌石再灌浆。前一层砌体表面无松动石块,浮渣清除干净,无积水和积渣;下层砌筑时铺浆均匀,无裸露石块;局部光滑的砂浆表面凿毛面积≥80%
勾缝
外露面勾缝直顺、圆滑,宜采用平缝,不宜采用凸缝,
水平勾缝宽不大于25mm,竖向勾缝不大于40mm
挡墙和护坡排水孔设置
排水孔设置位置及疏水层设置符合要求
允许偏差项目
表面平整度
允许偏差±30mm
顺直度
线形流畅,不起浪。
专业质检员
专业监理员
单元
工程
质量
评定
施工单位自检结果
主控项目评价指标全部合格,允许偏差项目合格率达到 %;符合设计及施工质量验收评定标准的要求。
技术负责人: 日期:
自评意见:
质量等级:
监理单位抽检意见
□抽检结果与自检结果相符∕不相符;
□同意∕不同意验收。
监理工程师: 日期:
抽检意见:
质量等级:
注:某工序质量出现不合格标准时,其质量记录表格连同合格项目的质量记录表格一起留存备查。
施表B3-5 客土回填工程质量检验评定表
编号:
单项工程名称
单位工程名称
分部工程名称
单元工程名称
施工单位
检测项目
检查项目
质量标准
施工单位检查记录
监理单位验收记录
主控项目
田面平整度
满足设计提出的田面平整度
田面坡度
满足设计提出的田面坡度
回填厚度
覆盖客土的厚度应不小于设计要求,设计无要求时不应小于300mm。
回填方法
1、对待表层土比较肥沃,应将肥沃的土壤剥离并集中堆放,然后根据土方调配平衡的原则及土方工程图,对下部基层进行平整。
2、表层土很贫瘠的田块,应直接进行平整,待平整质量符合要求后,将外运来的沃土(俗称客土)均匀地覆盖在平整质量已符合要求的田块上。
允许偏差项目
田面平整度
允许偏差:水田±8cm,旱地±10cm
田面坡度
允许偏差±5°
一般项目
堆料
开挖的土石料应堆放在田块边界2m以外,且堆放高度不得超过生产安全规定
允许偏差项目
碎石、石等粗颗粒含量
允许偏差:水田<2%,旱地<8%
专业质检员
专业监理员
单元
工程
质量
评定
施工单位自检结果
主控项目评价指标全部合格,允许偏差项目合格率达到 %;符合设计及施工质量验收评定标准的要求。
技术负责人: 日期:
自评意见:
质量等级:
监理单位抽检意见
□抽检结果与自检结果相符∕不相符;
□同意∕不同意验收。
监理工程师: 日期:
抽检意见:
质量等级:
注:某工序质量出现不合格标准时,其质量记录表格连同合格项目的质量记录表格一起留存备查。
施表B3-6 表土保护(剥离)工程质量检验评定表
编号:
单项工程名称
单位工程名称
分部工程名称
单元工程名称
施工单位
检测项目
检查项目
质量标准
施工单位检查记录
监理单位验收记录
主控项目
田面平整度
满足设计提出的田面平整度
田面坡度
满足设计提出的田面坡度
剥离厚度
剥离厚度应不小于设计要求,设计无要求时不应小于300mm。
剥离过程
剥离的表层土在施工过程中应注意保护,不应受到机油、柴油等化学物品的污染。
允许偏差项目
田面平整度
允许偏差:水田±8cm,旱地±10cm
田面坡度
允许偏差±5°
一般项目
堆料
对于暂时不能回填的表土应采取有效的保护措施,防止暴雨冲刷而使土壤大量流失。
允许偏差项目
碎石、石等粗颗粒含量
允许偏差:水田<2%,旱地<10%
专业质检员
专业监理员
单元
工程
质量
评定
施工单位自检结果
主控项目评价指标全部合格,允许偏差项目合格率达到 %;符合设计及施工质量验收评定标准的要求。
技术负责人: 日期:
自评意见:
质量等级:
监理单位抽检意见
□抽检结果与自检结果相符∕不相符;
□同意∕不同意验收。
监理工程师: 日期:
抽检意见:
质量等级:
注:某工序质量出现不合格标准时,其质量记录表格连同合格项目的质量记录表格一起留存备查。
施表B3-7 土地翻耕工程质量检验评定表
编号:
单项工程名称
单位工程名称
分部工程名称
单元工程名称
施工单位
检测项目
检查项目
质量标准
施工单位检查记录
监理单位验收记录
主控项目
田面平整度
满足设计提出的田面平整度
翻耕深度
翻耕深度应满足设计要求,设计无规定时,翻耕深度应≥25cm
翻耕遍数
翻耕的遍数应符合设计或施工合同约定的要求。
允许偏差项目
翻耕面积
允许偏差<5%
田面深度
允许偏差±5cm
一般项目
碎石、石等粗颗粒含量
满足设计要求
专业质检员
专业监理员
单元
工程
质量
评定
施工单位自检结果
主控项目评价指标全部合格,允许偏差项目合格率达到 %;符合设计及施工质量验收评定标准的要求。
技术负责人: 日期:
自评意见:
质量等级:
监理单位抽检意见
□抽检结果与自检结果相符∕不相符;
□同意∕不同意验收。
监理工程师: 日期:
抽检意见:
质量等级:
注:某工序质量出现不合格标准时,其质量记录表格连同合格项目的质量记录表格一起留存备查。
