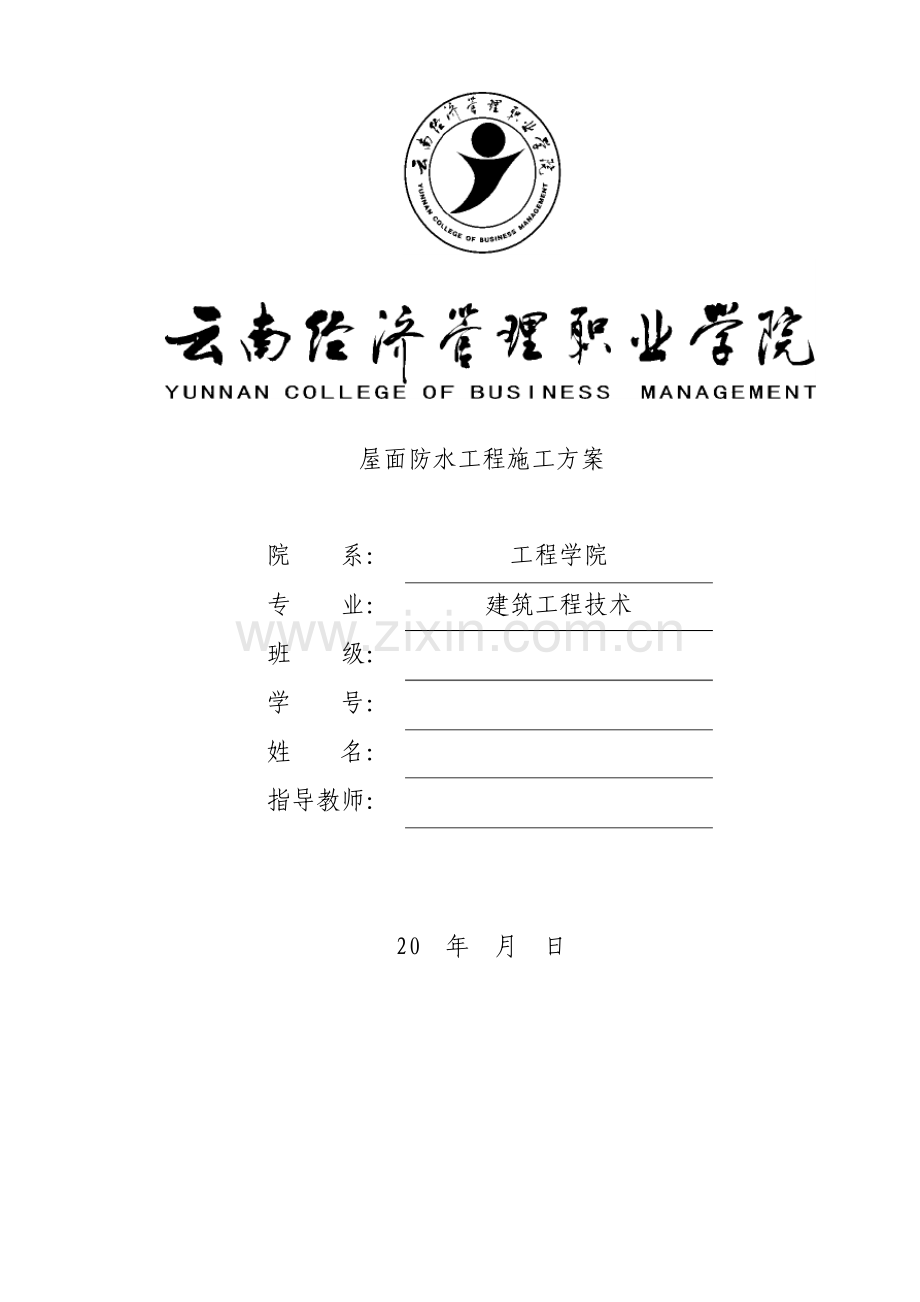

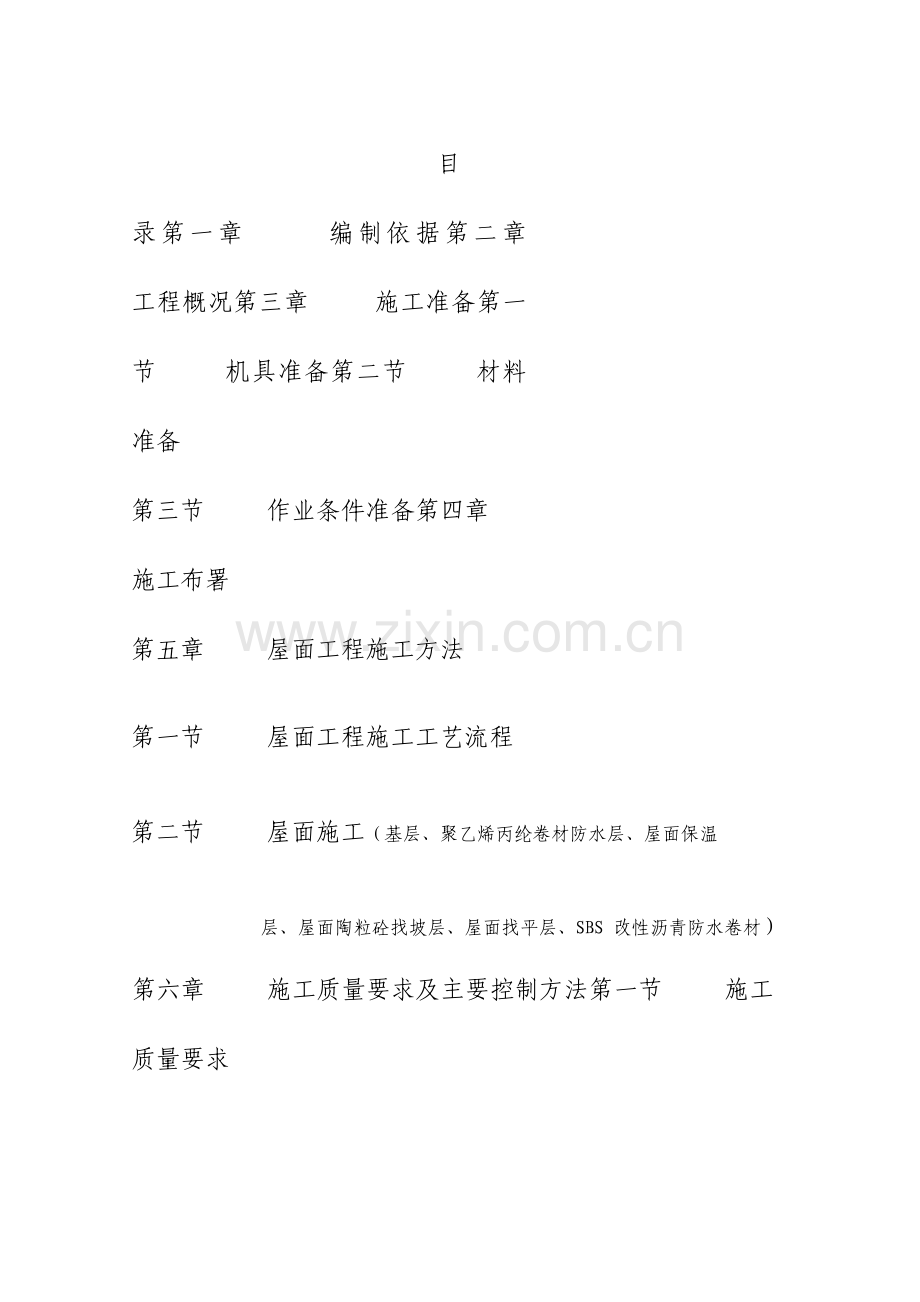

屋面防水工程施工方案 院 系： 工程学院 专 业： 建筑工程技术 班 级： 学 号： 姓 名： 指导教师： 20 年 月 日 目 录第一章 编制依据第二章 工程概况第三章 施工准备第一节 机具准备第二节 材料准备 第三节 作业条件准备第四章 施工布署 第五章 屋面工程施工方法 第一节 屋面工程施工工艺流程 第二节 屋面施工（基层、聚乙烯丙纶卷材防水层、屋面保温 层、屋面陶粒砼找坡层、屋面找平层、SBS 改性沥青防水卷材）第六章 施工质量要求及主要控制方法第一节 施工质量要求 第二节 关键工序及特殊工序控制方法第三节 质量确保方法第七章 成品保护方法 第八章 安全生产、文明施工确保方法、第一节 安全生产方法 第二节 文明施工、环境保护方法 第一章 编制依据 建筑工程施工质量验收统一标准GB50300- 屋面工程质量验收规范 GB50207- 建筑节能工程施工质量验收规范GB50411- 建筑工程施工质量评价标准GB/T50375- 第二章 工程概况 工程名称：*住宅楼建设单位：* 设计单位：* 监理单位：* 施工单位：* 工程地点：* 第三章 施工准备 第一节 机具准备 序号 名 称 规 格 数 量 用 途 1 小平铲 小型 10把 清理基层 2 扫帚 普通 2把 清理基层 3 钢丝刷 普通 2个 清理基层 4搅拌机 普通 1台 陶粒 5小刀 小型 10把 裁剪卷材 6 抹子 普通 10把 粘贴卷材 7 钢卷尺 2把 量尺寸 8 灭火器 4个 第二节 材料准备 本工程屋面工程所用防水材料、保温材料进场必须具备产品出厂检验汇报以及合格证，进场产品物理力学性能必须符合设计和规范要求。全部防水材料、保温材料必须经过复试合格后方能使用。 第三节 作业条件准备 1、 对基层要求：基层必须牢靠，无松动现象；表面应平整；表面应清洁洁净、干燥。阴阳角处均应做成圆弧形，阴角圆弧半径 50mm ，阳角半径 10mm 。自检合格后报监理验收。 2、 技术交底： 项目技术员对监理已审批完屋面防水工程专题施工方案，征对方案技术员必须对每一个作业人员进行详细技术交底并形成统计。 3、 安全交底： 作业人员必须三级安全教育及进行专题技术交底。 材料堆放场地以及现场防水施工场地消防方法落实到位，设置一定数量灭火器。 第四章 施工布署 第一节 组织管理 1） 质量管理体系 项目总负责： 项目经理： 防水施工班组组长、土建施工班组长 技术员： 现场安全员： 施工员： 预算员： 材料员： 项目技术负责人： 项目质检员： 2） 组织方法： 依照项目部职能安排，制订相关责任人员职责，严格把关，并依照各工序质量控制方法考评项目部组员，严格确保工程质量。 第五章 屋面工程施工方法 第一节 屋面工程施工工艺流程 基层处理 0.6厚 TY 系列聚乙烯丙纶卷材防水层 150 厚挤塑聚苯乙烯泡沫塑料保温层（分两层错缝铺设） 陶粒砼找坡向落水口 3% 找坡最薄处 30厚 30厚 C20 细石砼找平层 4+3SBS 改性沥青防水卷材两道（自带砂面层）铺 0.6mm 厚塑料薄膜30厚 C20 砼保护层； 第二节 屋面施工 一、基层要求： 1、 防水施工基面要坚实平整，光洁，不能有酥松、起砂、裂缝、翘起和尖凸、坑洼、空鼓等现象。 2、 基层清理 混凝土表面突起物、砂浆、疙瘩等杂物必须清理洁净。基层要求平整、牢靠、洁净、无明水、无渗漏，凹凸不平及裂缝处必须先找平，阴阳角应做成圆弧角，其中阴角圆弧半径 50mm，阳角半径 10mm。混凝土表面处理应按以下方式进行： 如发觉渗漏处对应堵漏方法，处理完成后方能进行下道工序施工。 超出 1cm棱角及凹凸不平，应剔成慢坡形，并浇水清洗洁净，用素灰和防水砂浆分层找平。 混凝土表面蜂窝空洞，应先将涣散不牢石子除掉，浇水冲洗洁净，用素灰和防水砂浆交替抹到与基层相平。 混凝土表面蜂窝麻面不深，石子粘结较牢靠，只需用水冲洗洁净后，用素灰打底，防水砂浆压实找平。二、聚乙烯丙纶卷材防水层施工 1、 施工条件 聚乙烯丙纶防水卷材施工温度宜在5以上25以下进行，雨天、雪天、5级风及以上天气禁止施工，在施工中碰到雨天要做好防雨方法。 基层验收合格后，基层在潮湿情况下只要无明水便可施工。 2、 聚乙烯丙纶防水卷材粘贴与铺设应按以下要求操作 卷材粘贴方向确定。 当有坡度3%时，卷材可平行或垂直坡面铺贴。 要求：上下层卷材不得相互垂直铺贴。 聚乙烯丙纶防水卷材施工，应按照先低后高，先细部后整体次序进行。 卷材采取搭接法铺贴，卷材搭接缝宽度：卷材上下搭接长度应大于100mm，短边搭接大于150mm，无翘边和空鼓等缺点； 丙纶卷材防水层按设计要求施工完，水泥胶浆硬化并达成一定强度后，应进行淋水试验，连续淋水试验2h后防水底面无渗漏为合格。合格后方可进行下道工序施工，如出现渗漏情况，应进行修补，需进行二次淋水试验，经关于人员验收合格后，方可进行下道工序施工。 2质量标准 (1)主控项目： 所用聚乙烯丙纶防水卷材技术性能，必须符合设计要求和关于标准要求，每批产品应附有出厂证实，复试合格经报验同意后方可使用，不然不准使用。 防水层及其细部等做法，必须符合设计要求和施工规范要求，并不得有渗漏水现象。 (2)通常项目： 基层应牢靠、表面洁净、平整、阴阳角处呈圆弧形或钝角。 结合层、附加层，其铺贴方法、搭接、收头等做法，应符合要求，并应粘结牢靠、紧密，接缝严密，无空鼓、损伤等缺点。 防水层表面平顺，其保护层和防水层结合牢靠、紧密，不得有损伤、空鼓、脱落、张嘴、翘边等缺点。 (3)允许偏差项目： 防水层搭接宽度为 100mm。 3成品保护 、 已施工完防水层，应及时采取保护方法，在未做好保护层以前，不得穿带钉鞋进入室内或在地面上堆放硬物，以免破坏防水层。 、 排水口处应保持通畅，施工中要预防杂物掉入，试水验收后进行清理。 三、屋面保温层施工 1、 材料要求 150厚挤塑聚苯乙烯泡沫塑料保温板：产品应有出厂合格证，依照设计要求选取厚度、规格应一致，外形应整齐；密度、导热系数、强度应符合设计要求，而且对材料进行复检； 2、 操作工艺 基层处理：基层表面，应先将尘土、杂物等清理洁净，确保基层平整光洁。 管根固定：穿屋面结构管根在保温层施工前，应先用细石混凝土塞堵密实。 保温层铺设：为确保屋面保温层能有效排除水气，应采取排气方法。铺设保温板时，相连保温板间拼缝应错开，板嵌填密实。板缝间或缺角处应用碎屑加胶料填补严密。 3、 质量控制 150 厚挤塑聚苯乙烯泡沫塑料保温板安装允许偏差：表面平整度2mm，接缝高差1.5mm。 板状材料保温层施工应符合以下要求： 板状材料保温层基层应平整、干燥和洁净。 板状保温材料应紧靠在需保温基层表面上，并应铺平垫稳。 粘贴板状保温材料应贴严、粘牢。 4、 成品保护 施工现场环境温度和基层表面温度在施工前及施工后 24h 内不得低于5。 不得在聚苯乙烯泡沫板上部放置易燃及溶剂性化学物品，不得在上面施焊。 在已铺好涣散、板状或整体保温层上不得施工，应采取必要方法，确保保温层不受损坏。 保温层施工完成后，应及时铺抹水泥砂浆找平层，以确保保温效果。 5、 应注意质量问题 保温层功效不良；保温材料导热系数、粒径级配、含水量、铺实密度等原因；施工选取材料应达成技术标准，控制密度，确保保温功效效果。 铺设厚度不均匀：铺设时不认真操作。应拉线找坡，铺顺平整，操作中应防止材料在屋面上堆积二次倒运，确保均质铺设。 保温层边角处质量问题：边线不直，边槎不齐整，影响找坡、找平和排水。 板块保温材料铺贴不实：影响保温、防水效果、造成找平层裂缝。应严格达成规范和验评标准质量标准，严格验收管理。 四、屋面陶粒砼找坡层施工 1、 在铺设陶粒砼找坡层，依照设计要求陶粒砼找坡向落水口3%找坡；然后铺设陶粒混凝土，陶粒混凝土按 1：8 搅拌做样板，经业主、监理现场确认合格后，方可施工，最薄处为30mm；铺设次序从一端开始退着向另一端进行，要拍密实，表面用木杠刮平，用抹子粗抹一遍。 2、 应注意质量问题 2.1铺设厚度不均匀：铺设时不认真操作。应拉线找坡，铺顺平整，操作中应防止材料在屋面上堆积二次倒运，确保均质铺设。 2.2保温层边角处质量问题：边线不直，边槎不齐整，影响找坡、找平和排水。 2.3板块保温材料铺贴不实：影响保温、防水效果、造成找平层裂缝。应严格达成规范和验评标准质量标准，严格验收管理。 五、屋面找平层施工 1、 操作工艺 1.1基层清理：将陶粒砼上表面涣散杂物清扫洁净，突出基层表面灰渣、混凝土块等粘结杂物要铲平，且不得影响找平层有效厚度。 1.2管根封堵：在做找平层前，应先将出屋面管根、变形缝根部处理好。 1.3厚度要求： 30厚细石砼； 细石砼找平层前，应适当洒水湿润陶粒表面，有利于与找平层结合，但不可洒水过量，以免影响找平层表面干燥，使防水层施工滞后留有水气，造成防水层产生空鼓。 2、 成品保护 2.1 抹好找平层上，推小车运输时，应先铺脚手板车道，以预防破坏找平层表面。 2.2 找平层施工完成，未达成一定强度时不得上人踩踏。 2.3 雨水口、内排雨口施工过程中，应采取暂时方法封口，预防杂物进入堵塞。 4、应注意质量问题 3.1 找平层起砂：C20 细石砼找平层施工后养护不好，使找平层早期脱水；拌合加水过多，影响成品强度；抹压时机不对，过晚破坏了水泥硬化；过早踩踏破坏了表面养生硬度。施工中注意配合比，控制加水量，掌握抹压时间，成品不能过早上人。 3.2 找平层空鼓、开裂：基层表面清理不洁净，水泥砂浆找平层施工前未用水湿润好，造成空鼓；应重视基层清理，认真施工结合层工序，注意压实。 六、SBS改性沥青防水卷材施工 1、 材料要求 SBS 改性沥青防水卷材：产品应有出厂合格证及厂家检验汇报，按设计要求选取厚度、规格；材料进场后按规范要求复检； 2、 操作流程 基层清理铺贴卷材附加层热熔铺贴卷材热熔封边淋水试验作保护层 3、 操作工艺 3.1 刷冷底子油一道，要求均匀、没有透底； 3.2 附加层施工：女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，通惯用热熔法使用改性沥青卷材施工，必须粘贴牢靠。 3.3 热熔铺贴卷材：按弹好标准线位置，在卷材一端用煤气焊枪火焰将卷材涂盖层熔融，随即固定在基层表面，用焊枪对准卷材卷和基层表面夹角，距离交界处300mm左右，边熔融涂盖层边跟随熔融范围迟缓地滚铺改性沥青卷材，卷材下面空气应排尽，并粘结牢靠，不得空鼓；卷材长短边搭接不应少于100mm,接缝处采取焊枪火焰熔焊粘牢，边缘部位必须溢出热熔改性沥青胶。随即刮封接口，预防出现张嘴和翘边。 3.4 沥青防水卷材按设计要求施工完，应进行淋水试验， 连续淋水试验2h后，检查屋面有没有渗漏、积水现象，防水底面无渗漏为合格，合格后方可进行下道工序施工； 3.4卷材铺贴方向应符合以下要求： 1、 屋面坡度小于 3时，卷材宜平行屋脊铺贴。 2、 屋面坡度在 3以上或屋面受震动时，卷材可平行或垂直屋脊铺贴。 3、 上下层卷材不得相互垂直铺贴。 4、 热熔铺贴卷材时，焊枪嘴应处于成卷卷材与基层夹角中心线上，距粘贴面 300mm 左右处。 5、 双层铺贴防水层，第二层铺贴卷材，必须与第一层卷材错开1/2 宽，其操作方法与第一层方法相同。 4 、质量标准 4.1 主控项目： 1、 防水层所用卷材及其配套材料，必须符合设计要求。 2、 防水层不得有渗漏或积水现象。 3、 卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道防水结构，必须符合设计要求。 4.2 通常项目： 1、 卷材防水层搭接缝应粘（焊）牢靠，密封严密，不得有皱折、翘边和鼓泡等缺点；防水层收头应与基层粘结并固定牢靠，缝口封严，不得翘边。 2、 卷材防水层上撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢靠；水泥砂浆、块材或细石砼保护层与卷材防水层间应设置隔离层； 3、 排汽屋面排汽道应纵横贯通，不得堵塞。排汽管应安装牢靠，位置正确，封闭严密。 4、 卷材铺贴方向应正确，卷材搭接宽度允许偏差为-10mm。 5、 成品保护 5.1 已铺贴好卷材防水层，应及时采取保护方法，不得损坏，以免造成隐患。 5.2 穿过屋面、墙面等处管根，不得损伤变位。 5.3 变形缝、水落口等处施工中暂时堵塞废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内、口内通畅无阻。 5.4 防水层施工完成后，应及时做好保护层。 6、 应注意问题 7、 6.1空鼓：卷材防水层空鼓，发生在找平层与卷材之间，且多在卷材接缝处，其原因是防水层中存有水分，找平层不干，含水率过大；空气排除不彻底，卷材没有粘贴牢靠。施工中应控制基层含水率，并应把住各道工序操作关。 6.2渗漏：渗水、漏水发生在穿过屋面管根、出水口、伸缩缝和卷材搭接处等部位。伸缩缝未断开，产生防水层撕裂；其余部位因为粘贴不牢、卷材松动或衬垫材料不严、有空隙等；接搓处漏水原因是甩出卷材未保护好，出现损伤和撕裂，或基层清理不洁净，卷材搭接长度不够等。施工中应加强检验，严格执行工艺规程认真操作。 第六章 施工质量要求及主要控制方法第一节 施工质量要求 1、主控项目： 屋面防水工程所使用防水材料，应具备产品合格证和性能检验汇报，材料品种、规格、性能等应符合现行国家产品标准和设计要求。不合格材料不得在工程中使用。 卷材防水层、涂料防水层及其转角处、变形缝、穿墙管道等细部做法符合设计要求和施工规范要求。 每道工序必须报监理验收合格后，方可进行下道工序施工； 2、 通常项目： 防水层基层应牢靠，基面应洁净、平整、不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。 卷材防水层搭接缝应粘结牢靠，密封严密，不得有皱折、敲边和鼓泡等缺点。卷材搭接宽度允许偏差-10mm 。 防水层施工每道工序完成后均应报验，经验收合格后方可进行下道工序施工。 3、 允许误差项目 卷材防水层允许偏差 序号 项 目 允许偏差 检验方法 1找平层平整度 3mm m2靠尺 2附加层宽度 10mm 尺量检查 3 防水搭接宽度 mm -10尺量检查 4、 检验数量： 按铺贴面积每 100m 2 抽查一处，每处 10m 2，且不得少于三处。 第二节 关键工序及特殊工序控制方法 1、 阴阳角、根部等部位处理 对于阴阳角、管道根部、后浇带位置等部位应做特殊处理，增加附加层。附加层必须经过项目质检员验收同意后方可进行下道工序。 2、 附加层施工 卷材防水附加层全部阴阳角、套管管根、预埋件以及后浇带处必须有附加层。附加层宽度大于 500mm ； 3、搭接宽度 卷材防水搭接宽度 相邻防水卷材搭接接头应相互错开 1/3L（L 为防水卷材宽度）；平立面处交叉搭接，接缝应留在底平面上距立面大于 550mm 处。长短边搭接均大于 100mm 。 第三节 质量确保方法 1、 人员要求 防水工程必须由防水专业队或防水工施工，禁止非防水专业队或非防水工进行防水施工。 2、 现场要求 进行铺贴卷材施工时，现场禁止明火，非施工人员不得进入现场。施工人员不准穿高跟鞋、钉子鞋进入作业现场，以防成品破坏。 防水隐蔽工程轻易忽略是阴阳角及基层连接管件部位。为确保防水质量，阴阳角及特殊部位处理要着重检验，不允许有皱折、漏涂、渗漏现象。 风雨天采取对应方法，避开风雨天气，降低风雨带来最小不利原因。施工完成一应采取保护方法，直至做好防水保护层。 第七章 成品保护方法 1、 防水层部位预埋管道，在施工中不得碰损和堵塞杂物。 2、 防水层施工完成后，应及时做好保护层，预防施工碰损防水层。 3、 人员不要穿钉子鞋进入现场及踩踏在已经做好防水层。 4、 平面防水层施工后未施工保护层之前，不得在防水层上放置材料。防水层检验合格后，及时有效地做好保护层，能够预防防水层被破坏和刺穿，尤其注意是，一旦防水层被破坏，必须依照破损程度进行更换、或修补严密或返工，决不能留下隐患，再做保护层。 5、 水层施工时还应注意，施工人员应加强质量意识，务必使器具损伤卷材，勿使重物砸破卷材，勿穿钉鞋或带泥硬底鞋施工，防水层施工后，两天内不得上人。 第八章 安全生产、文明施工确保方法 第一节 安全生产方法 1、 防水材料储存，必须在通风干燥环境中，有防雨方法，远离火苗； 2、 施工现场应通风良好，预防人员中毒； 3、 禁止防水施工作业现场有明火； 4、 现场操作人员应戴好防护用具，防止污染皮肤； 5、 防水层全部卷材等均属易燃物品，不得在阴暗处存放，存放和操作现场禁止烟火，同时配置一定数量灭火器。 第二节 文明施工、环境保护方法 1、 对屋面工程施工现场以及基坑内应进行障碍物清理，创造文明施工条件； 2、 聚氨酯粘胶应在专门危险品库房内保管，用完后及时放回库房，禁止现场遗洒，污染环境。
