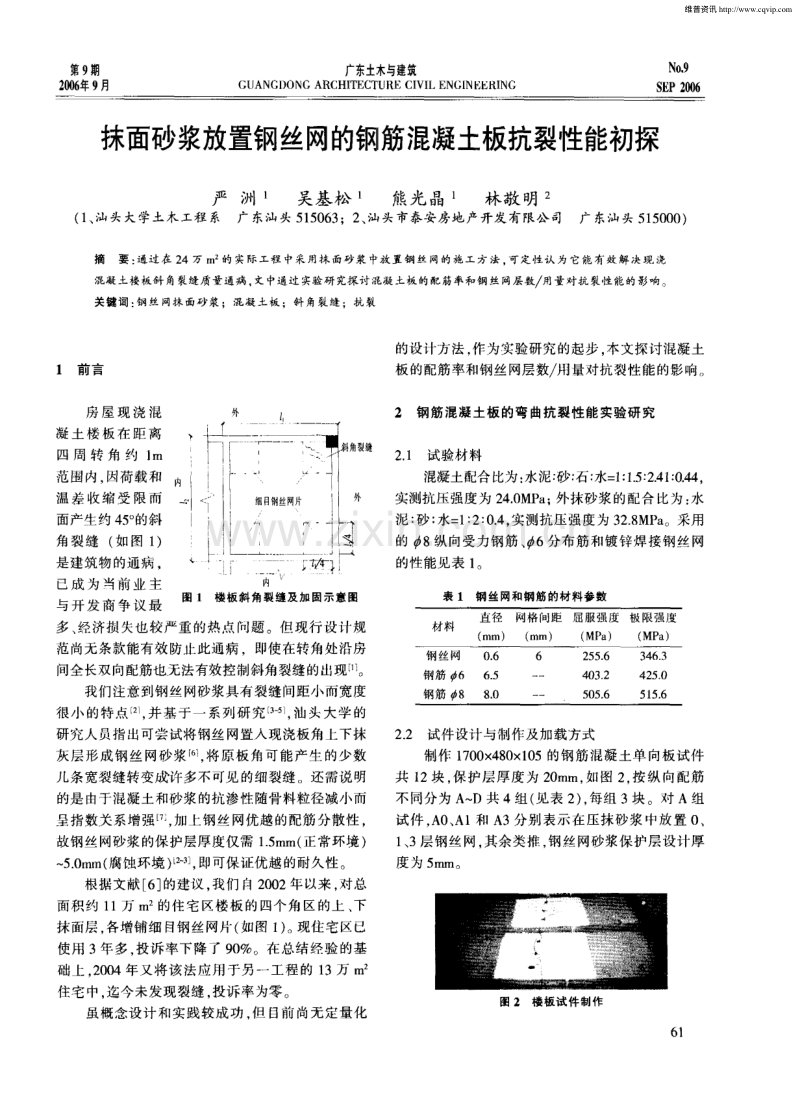

第9 期 2 0 0 6 年9 月 广东土 ：术 与建 筑 CU ANGD0NG AR CHI T E CT UR E C I VI L ENGI N E E RI NG N o 9 S E P 2 0 0 6 抹面砂浆放置钢丝网的钢l筋混凝土板抗裂性能初探 严洲 吴基 松 熊光 晶 1 林敬 明 2 ( 1 、 汕头大学A A- x - 系 广东汕头 5 1 5 0 6 3 ；2 、 汕头市泰安房地产开发有限公司 广东汕头 5 1 5 0 0 0 ) 摘 要 ： 通过 在 2 4万 m 的 实际工程 4 - 采用抹 面砂浆 中放置钢丝 网的施工方法 ， 可定性认为 它能有效解决现浇 混凝土楼板斜角裂缝质量通病， 文中通过实验研究探讨混凝土板的配筋率和钢丝网层数 用量对抗裂性能的影响。 关键词： 钢丝 网抹面砂浆；混凝 土板 ；斜 角裂缝 ；抗裂 l 前 言 房 屋 现 浇 混 凝 土 楼 板 在 距 离 四 周 转 角 约 l I T I 范围内， 因荷载和 温差 收缩受 限而 面产生约 4 5 。 的斜 角 裂 缝( 如 图 1 ) 是建筑物的通病 ， 已成 为 当前 业主 与开 发商争 议最 多 、 经济损失也较严重的热点 问题 。但现行设计规 范尚无条款能有效 防止此通病 ，即使在转角处沿房 问全长双向配筋也无法有效控制斜角裂缝的出现 。 我们注意到钢丝网砂浆具有裂缝 间距小而宽度 很小的特点I 2 并基于一系列研 究I 3 - 5 q 汕头 大学 的 研究人员指出可尝试将钢丝 网置入现浇板角上下抹 灰层形成钢丝 网砂浆_ 6 _ ， 将原板 角可能产生的少数 儿条宽裂缝转变成许多不可见 的细裂缝。还需说明 的是 由于混凝土和砂浆的抗渗性随骨料粒径减小而 呈指数_犬系增强 加上钢丝 网优越 的配筋分散性 ， 故钢丝网砂浆的保护层厚度仅需 1 5 m m( 正常环境 ) 5 0 m m( 腐蚀环境 ) L 2 3 2 ， 即可保证优越的耐久性。 根据文献 6 的建议 ， 我们 自2 0 0 2年以来 ， 对总 面积约 1 1 万 I n 的住宅 区楼板 的四个角 区的上 、 下 抹面层 。 各增铺细 目钢丝网片( 如图 1 ) 。 现住宅区已 使用 3年多 ， 投诉率下降了 9 0 。在总结经验 的基 础上 2 0 0 4年又将该法应用于另一工程的 1 3万 m 住宅 中， 迄今未发现裂缝 ， 投诉率为零。 虽概念设计和实践较成功 ， 但 目前 尚无定量化 的设计方法 ， 作为实验研究的起步 ， 本文探讨混凝土 板 的配筋率和钢丝网层数 用量对抗裂性能的影响。 2 钢筋混凝土板的弯曲抗裂性能实验研究 2 1 试验材料 混凝土配合比为 ： 水泥： 砂： 石： 水= 1 ： 1 5 ： 2 4 1 ： 0 4 4 。 实测抗压强度为 2 4 0 MP a ； 外抹砂浆的配合 比为： 水 泥： 砂 ： 水= 1 ： 2 ： 0 4 ， 实测抗压强度为 3 2 8 MP a 。采用 的 8纵向受力钢筋 、 6分布筋和镀锌焊接钢丝网 的性能见表 1 表 1 钢丝网和钢筋的材料参数 2 2 试件设计与制作及加载方式 制作 1 7 0 0 x 4 8 0 x 1 0 5的钢筋混凝土单 向板试件 共 l 2块 。 保护层厚度为 2 0 m m。 如图 2 按纵向配筋 不同分为 A D共 4组( 见表 2 ) 。 每组 3块 。对 A组 试件 ， A 0 、 Al和 A 3分别 表示在压抹砂浆 中放置 0 、 1 、 3层钢丝网， 其余类推 ， 钢丝网砂浆保护层设计厚 度 为 5 mm 图 2 楼板试件制作 61 维普资讯 2 帅 6 年9 月 第9 期 严洲 等： 抹 面砂浆 放 置钢丝网的 钢筋混 凝土 板抗裂性能 初探 S E P 2 0 0 6 N o 9 表 2 混凝土板配筋殛抹面砂浆配置钢丝网方式 编 纵向 钢丝 网 编 纵 向 钢丝 网 号 钢筋 层数 号 钢筋 层数 AO O CO O A1 8 1 C1 8 1 2 0 o l 1 O A3 3 C3 3 B O O DO 0 B1 8 1 D1 1 5 O D3 3 B 3 3 采用 挠 度 控 制反 向加 载 ( 如图 3 ) ， 在挠 度 达 到 1 2 m m 之 前 为 每 级 0 3 m m 之 后 为 每级 1 m m直至 试件破坏。 数据 由 I MP数据采 集系统采集 ， 速 度为 1 次 s 。 3 试验结果及讨论 图 3加 载 示 意 图 各试件的开裂荷载、 裂缝数量 ( 中间纯弯段) 、 最 大最小裂缝 间距等试验结果见表 3 。 3 1 对 比试件 从表 3可见， 对 比试件 A D的裂缝间距随配筋 率的增加而减小 ， 与规范公式E 8 的计算值基本相符。 表 3 楼板抗裂试验结果 3 2 钢丝网砂浆加固试件 由表 3可见 配 3层钢丝网的 A3 、 B 3 、 C 3和 D 3 板底纯弯段裂缝分别达 3 8 、 3 7 、 4 7和 7 O条 ， 仅配 1 层 钢丝 网的 Al 、 B 1 、 C1和 D1板分别为 5 、 8 、 1 1和 1 2 条 ， 而 A 0 、 B O 、 C 0和 D O板分别仅为 3 、 6 、 7和 9条。 A 3 一 D 3板的最小裂缝 间距都在 1 0 m m 以内 ， 可见钢 丝 网层数和用量对裂缝间距的影响很显著 。 当荷载相同 。对 比试件裂缝宽度为 0 4 m m时 ， 相应采用 l 层或 3层钢丝网抹面砂浆的试件裂缝宽 度均小于 0 2 m m； 当 A 1 1 板裂缝宽度达 0 4 mm时 ， 相应的对 比试件 A 0 D O板裂缝宽度均大 于 0 6 m m。 而 配 3层钢 丝 网的 A 3 D 3板裂缝 宽度 仍保 持在 0 2 mm 以下 4结语 4 1 钢 丝网抹 面砂浆能有效减小 混凝 土板 的裂缝 间距与宽度 。 4 2 钢 丝网层数和用量对裂缝间距 和宽度有显著 的影响。 4 3 原混凝土板 的配筋率对加钢丝网抹 面砂浆后 的裂缝间距和宽度有一定影响。 4 4 有待进一步研究钢丝直径和钢丝网网格间距 对抗裂性能 的影响。 参考文献 1 林敬明。 熊光晶，一种有效控制房屋现浇混凝土楼板收 缩 温差斜角 裂缝 的新方法 J 建筑技术 开发，2 0 0 5 ( 1 2 ) 6 2 2 A C I C o m m i t t e e G u i d e f o r t h e D e s i g n ， C o n s t r u c t i o n a n d R e p a i r o f F e r r o c e m e n t ， A C I S t r u c t u r a l J o u r n al， 1 9 8 8 ( 3 ) 3 熊光晶， S i n g h G 保护层的质和量与镀锌焊接钢 丝网水泥的耐久性 J 水利学报， 1 9 8 8 ( 7 ) 4 s i n g h G ， X i o n g G J H o w R e l i a b l e a n d I m p o r t a n t i s t h e P r e d i c t i o n o f C r a c k Wi d t h i n F e r r o e e me n t i n D i r e c t T e n s i o n C e m e n t and C o n c r e t e C o m p o s i t e s ， 1 9 9 1 ( 1 3 ) 5 C h e n X B， Z h a o G F T h e C al c u l a t i o n o f C r a c k Wi d m i n F e r r o c e m e n t u n d e r A x i al T e n s i o n I n P r o c e e d i n g s o f 3 r d C o n f e r e n c e o n F e r r o c e me n t I n d i a 1 9 8 8 6 熊光晶 ， 赵若红 关于房屋现浇混凝 土楼板收缩温 差斜角裂缝控制的讨论 J 四川建筑科学， 2 0 0 4 ( 2 ) 7 M e h t a P K C o n c r e t e S t ru c t u r e ， P r o p e r t i e s a n d M a t e r i al s ， E l s e v i e r A p p l i e d s c i e n c e ， U S A1 9 8 6 8 G B 5 0 0 1 0 2 0 0 2 混凝土结构设计规范 S 维普资讯
