给排水符号.doc

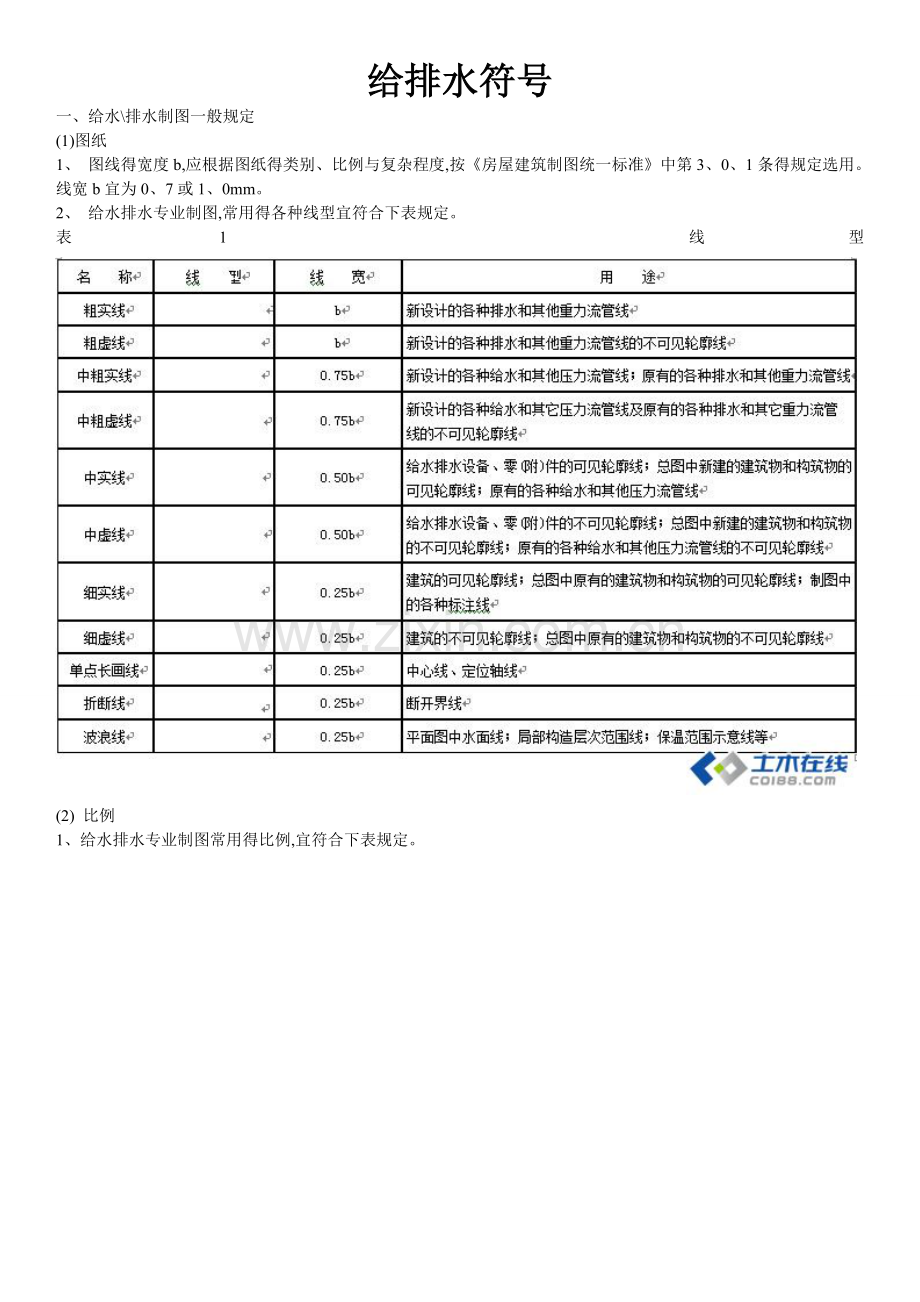

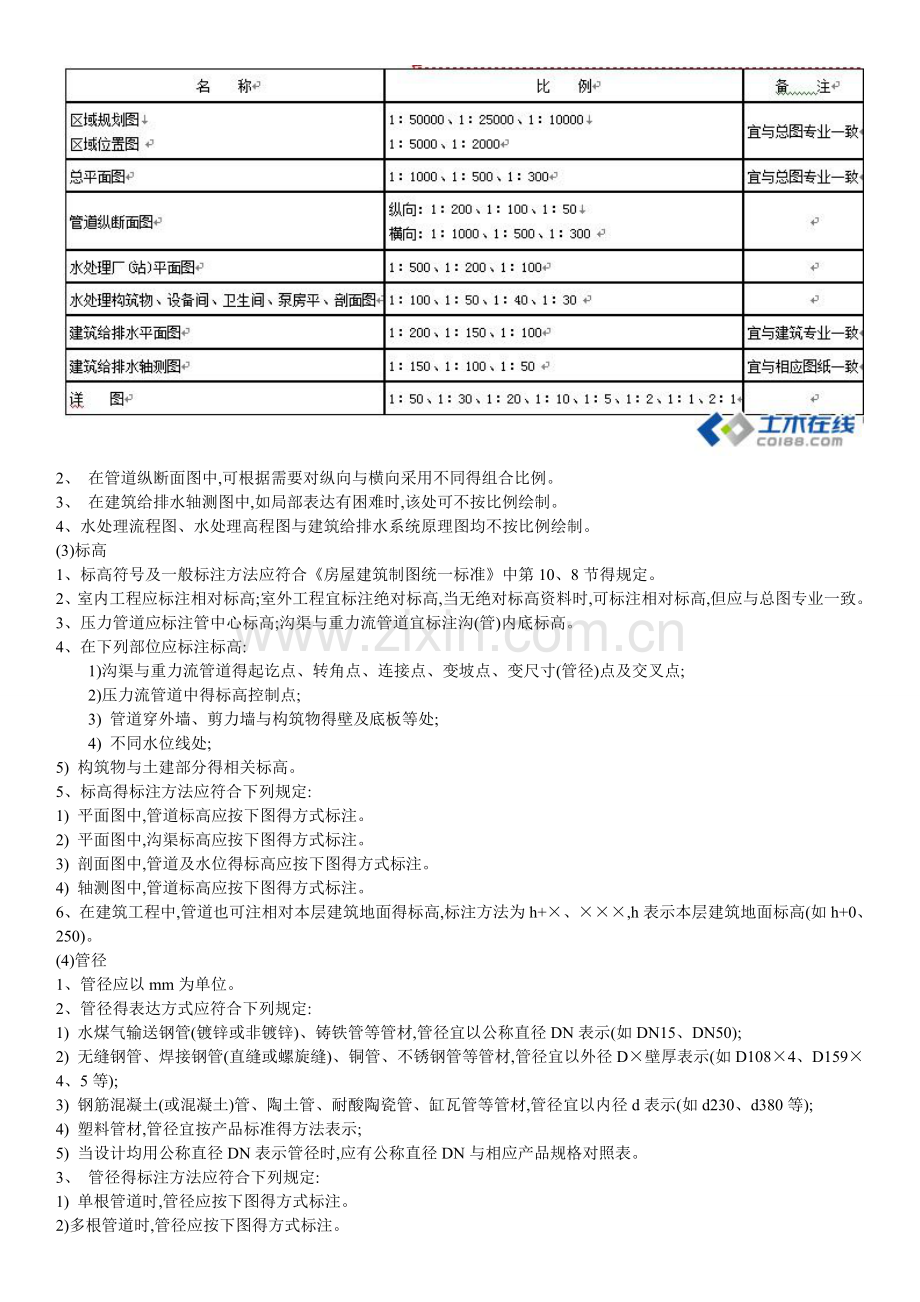

给排水符号一、给水排水制图一般规定(1)图纸1、 图线得宽度b,应根据图纸得类别、比例与复杂程度,按房屋建筑制图统一标准中第3、0、1条得规定选用。线宽b宜为0、7或1、0mm。2、 给水排水专业制图,常用得各种线型宜符合下表规定。表1线型(2) 比例1、给水排水专业制图常用得比例,宜符合下表规定。 2、 在管道纵断面图中,可根据需要对纵向与横向采用不同得组合比例。3、 在建筑给排水轴测图中,如局部表达有困难时,该处可不按比例绘制。4、水处理流程图、水处理高程图与建筑给排水系统原理图均不按比例绘制。(3)标高1、标高符号及一般标注方法应符合房屋建筑制图统一标准中第10、8节得规定。2、室内工程应标注相对标高;室外工程宜标注绝对标高,当无绝对标高资料时,可标注相对标高,但应与总图专业一致。3、压力管道应标注管中心标高;沟渠与重力流管道宜标注沟(管)内底标高。4、在下列部位应标注标高:1)沟渠与重力流管道得起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点;2)压力流管道中得标高控制点;3) 管道穿外墙、剪力墙与构筑物得壁及底板等处;4) 不同水位线处;5) 构筑物与土建部分得相关标高。5、标高得标注方法应符合下列规定:1) 平面图中,管道标高应按下图得方式标注。2) 平面图中,沟渠标高应按下图得方式标注。3) 剖面图中,管道及水位得标高应按下图得方式标注。4) 轴测图中,管道标高应按下图得方式标注。6、在建筑工程中,管道也可注相对本层建筑地面得标高,标注方法为h+、,h表示本层建筑地面标高(如h+0、250)。 (4)管径1、管径应以mm为单位。2、管径得表达方式应符合下列规定:1) 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50);2) 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D壁厚表示(如D1084、D1594、5等);3) 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);4) 塑料管材,管径宜按产品标准得方法表示;5) 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。3、 管径得标注方法应符合下列规定:1) 单根管道时,管径应按下图得方式标注。2)多根管道时,管径应按下图得方式标注。5、 编号1)、 当建筑物得给水引入管或排水排出管得数量超过1根时,宜进行编号,编号宜按下图得方法表示。2)、建筑物内穿越楼层得立管,其数量超过1根时宜进行编号,编号宜按下图得方法表示。3)、在总平面图中,当给排水附属构筑物得数量超过1个时,宜进行编号。a编号方法为:构筑物代号编号;b给水构筑物得编号顺序宜为:从水源到干管,再从干管到支管,最后到用户;c排水构筑物得编号顺序宜为:从上游到下游,先干管后支管。d当给排水机电设备得数量超过1台时,宜进行编号,并应有设备编号与设备名称对照表。二、图例建筑给水排水施工图中得管道、给排水附件、卫生器具、升压与贮水设备以及给排水构造物等都就是用图例符号表示得,在识读施工图时,必须明白这些图例符号。现将常用图例符号列于下表:表2 常用给排水图例三、图纸基本内容建筑给排水施工图就是工程项目中单项工程得组成部分之一,它就是确定工程造价与组织施工得主要依据,也就是国家确定与控制基本建设投资得重要依据材料。建筑给排水施工图按设计任务要求,应包括平面布置图(总平面图、建筑平面图)、系统图、施工详图(大样图)、设计施工说明及主要设备材料表等。(1)给水、排水平面图给水、排水平面图应表达给水排水管线与设备得平面布置情况。建筑内部给排水,以选用得给排水方式来确定平面布置图得数量。底层及地下室必绘;顶层若有水箱等设备,也须单独给出;建筑物中间各层,如卫生设备或用水设备得种类、数量与位置均相同,可绘一张标准层平面图,否则,应逐层绘制。一张平面图上可以绘制几种类型管道,若管线复杂,也可分别绘制,以图纸能清楚表达设计意图而图纸数量又较少为原则。平面图中应突出管线与设备,即用粗线表示管线,其余均为细线。平面图得比例一般与建筑图一致,常用得比例尺为1;100。给排水平面图应表达如下内容:用水房间与用水设备得种类、数量、位置等;各种功能得管道、管道附件、卫生器具、用水设备,如消火栓箱、喷头等,均应用图例表示;各种横干管、立管、支管得管径、坡度等均应标出;各管道、立管均应编号标明。(2)给水、排水系统图给水、排水系统图,也称给水、排水轴测图,应表达出给排水管道与设备在建筑中得空间布置关系。系统图一般应按给水、排水、热水供应、消防等各系统单独绘制,以便于安装施工与造价计算使用。其绘制比例应与平面图一致。给排水系统图应表达如下内容:各种管道得管径、坡度;支管与立管得连接处、管道各种附件得安装标高;各立管得编号应与平面图一致。系统图中对用水设备及卫生器具得种类、数量与位置完全相同得支管、立管可不重复完全绘此但应用文字标明。当系统图立管、支管在轴测方向重复交叉影响视图时,可标号断开移至空白处绘制。建筑居住小区得给排水管道,一般不绘系统图,但应绘管道纵断面图。(3)详图凡平面图、系统图中局构造因受图面比例影响而表达不完善或无法表达时,必须八进制施工详图。详图中应尽量详细注明尺寸,不应以比例代尺寸。施工详图首先应采用标准图、通用施工详图,如卫生器具安装、排水检查井、阀门井、水表井、雨水检查井、局部污水处理构筑物等,均有各种施工标准图。(4)设计说明及主要材料设备表凡就是图纸中无法表达或表达不清得而又必须为施工技术人员所了解得内容,均应用文字说明。文字说明应力求简洁。设计说明应表达如下内容:设计概况、设计内容、弓1用规范、施工方法等。例如:给排水管材以及防腐、防冻、防结露得做法;管道得连接、固定、竣工验收得要求;施工中特殊情况得技术处理措施;施工方法要求严格必须遵循得技术规程、规定等。工程中选用得主要材料及设备,应列表注明。表中应列出材料得类别、规格、数量,设备得品种、规格与主要尺寸。此外,施工图还应绘制出图中所用得图例;所有得图纸及说明应编排有序,写出图纸目录。
