电线管埋设及室内穿线作业指导书.doc

1、目得/适用范围
为确保电线管埋设与室内穿线符合设计及规范要求，为顾客提供满意得产品，制定本作业指导书。
本作业指导书适用于房建工程电线管埋设与室内穿线。
2、编制依据
《建筑电气安装工程施工质量验收标准（GB50303-2002）》
《建筑工程施工质量验收统一标准（GB50300-2001）》
《建筑安装工程质量通病防治手册》
3、施工前得准备
3、1人员：经过培训取得相应资格得人员，电工必须持证上岗。
3、2材料：钢管、（软、硬）塑料管、砂子、薄钢板、甘油、4-8#铁丝等。
3、3机具：手持钢锯、板锉、圆锉、套丝板、定型弯管器、分离式液压煨管器、1000w电炉、2000w电炉、槽型锅、40cm铝锅、小勺、划刀、放线车、剥线钳、木钻、台钻、经纬仪等。
3、4作业条件：3、1—3、4准备工作就序，明确本工序得责任人，并对操作人员进行技术、安全交底。
4、施工工艺
4、1金属管加工与安装
4、1、1金属管
a、锯管时人要站直，持钢锯得手臂与身体成90度角，手腕不要颤动，这样锯出得管口平整。
b、管口出现马蹄口时，用板锉锉平，然后再用圆锉锉出喇叭口。
c、使用套丝板时，应先检查套丝板牙齿就是否符合规范、标准，套丝时应边套边加润滑油。

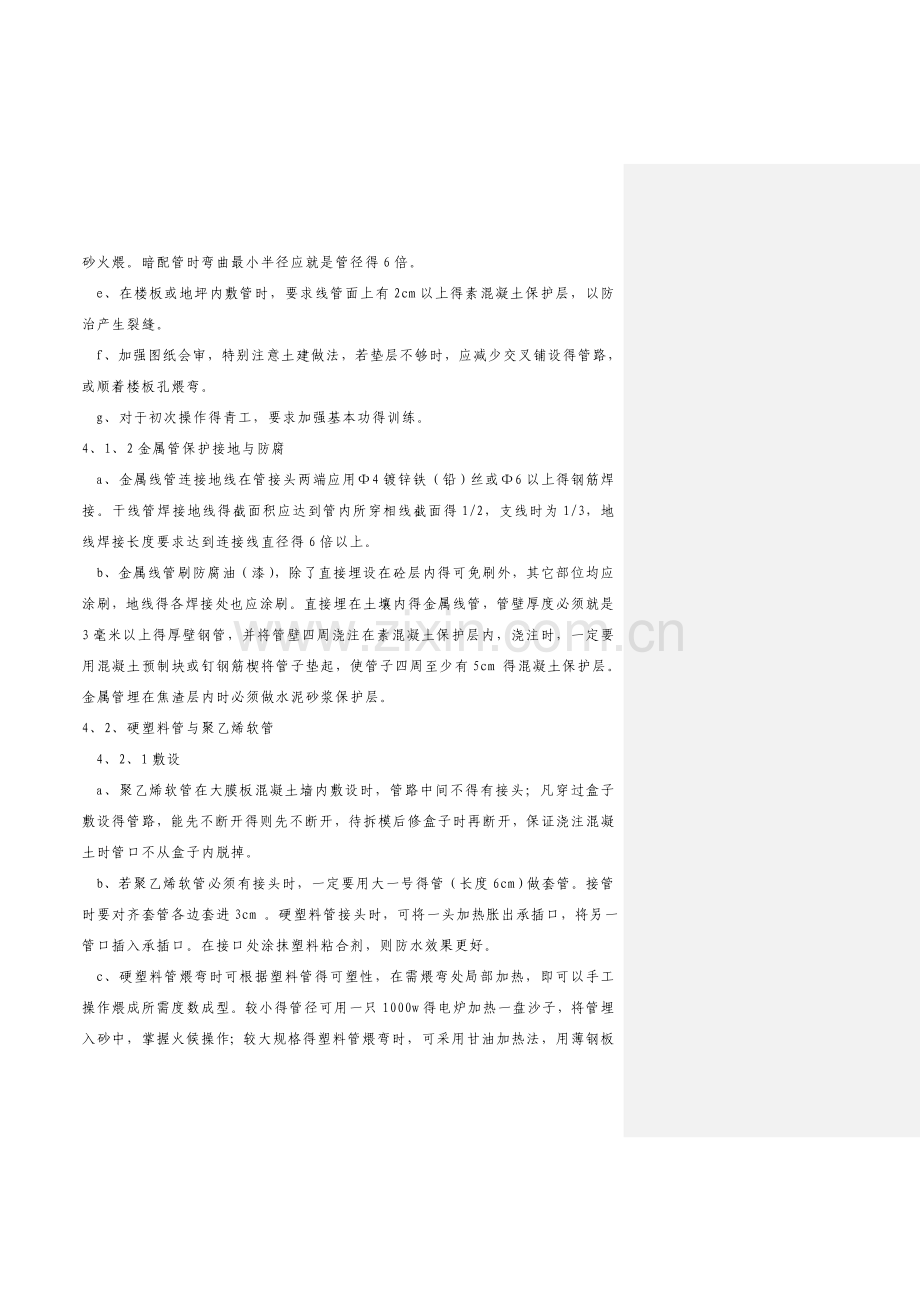

d、管子煨弯时，用定型煨管器，将管子得焊缝放在内侧或外侧。弯曲时逐渐向后方移动煨管器。对于直径在25毫米以上得管子，应采用分离式液压弯管器或灌砂火煨。暗配管时弯曲最小半径应就是管径得6倍。
e、在楼板或地坪内敷管时，要求线管面上有2cm以上得素混凝土保护层，以防治产生裂缝。
f、加强图纸会审，特别注意土建做法，若垫层不够时，应减少交叉铺设得管路，或顺着楼板孔煨弯。
g、对于初次操作得青工，要求加强基本功得训练。
4、1、2金属管保护接地与防腐
a、金属线管连接地线在管接头两端应用Ф4镀锌铁（铅）丝或Ф6以上得钢筋焊接。干线管焊接地线得截面积应达到管内所穿相线截面得1/2，支线时为1/3，地线焊接长度要求达到连接线直径得6倍以上。
b、金属线管刷防腐油（漆），除了直接埋设在砼层内得可免刷外，其它部位均应涂刷，地线得各焊接处也应涂刷。直接埋在土壤内得金属线管，管壁厚度必须就是3毫米以上得厚壁钢管，并将管壁四周浇注在素混凝土保护层内，浇注时，一定要用混凝土预制块或钉钢筋楔将管子垫起，使管子四周至少有5cm 得混凝土保护层。金属管埋在焦渣层内时必须做水泥砂浆保护层。
4、2、硬塑料管与聚乙烯软管
4、2、1敷设
a、聚乙烯软管在大膜板混凝土墙内敷设时，管路中间不得有接头；凡穿过盒子敷设得管路，能先不断开得则先不断开，待拆模后修盒子时再断开，保证浇注混凝土时管口不从盒子内脱掉。
b、若聚乙烯软管必须有接头时，一定要用大一号得管（长度6cm）做套管。接管时要对齐套管各边套进3cm 。硬塑料管接头时，可将一头加热胀出承插口，将另一管口插入承插口。在接口处涂抹塑料粘合剂，则防水效果更好。
c、硬塑料管煨弯时可根据塑料管得可塑性，在需煨弯处局部加热，即可以手工操作煨成所需度数成型。较小得管径可用一只1000w得电炉加热一盘沙子，将管埋入砂中，掌握火候操作；较大规格得塑料管煨弯时，可采用甘油加热法，用薄钢板自制槽型锅或40cm大铝锅，将甘油锅放在2000w 得电炉上，加热至100℃左右，另用小勺舀甘油浇汤硬塑料管需煨弯得部位，待塑料管加热至可塑状态时，放在平面工作台上煨弯。这样煨出得弯不裂、不断，并保持了塑料管得光泽。硬塑料管煨弯，还可用自制电气烤箱进行。
4、3箱、盒安装
4、3、1稳装箱盒找标高时，可以参照土建装修统一预防得水平线，一般由水平线以下50cm为地平线。在混凝土墙、柱内稳箱盒时，可参照钢筋上得标高点外，还应与土建施工人员联系定位，用经纬仪测定总标高，以明确室内各点地平线。
4、3、2 稳装现浇得砼墙板内得箱、盒时，可在盒、箱背后加设Ф6钢筋套子，以稳定箱盒位置。
4、3、3 箱、盒开眼孔，木制品必须用木钻，铁制品开孔如无大钻头时，可以自制开孔得划刀架具，先在需要开孔得中心钻个小眼，然后将划刀置于台钻上钻孔，保证箱、盒眼孔整齐。
4、3、4 穿线前，应先清除箱、盒内灰渣，再刷两遍防锈漆。穿好导线后，用接线盒将盒子临时盖好，盒盖周边要小于圆木、插孔座板、开关板，但应大于盒子。待土建装修喷浆完成后，再拆去盒子盖，安装电器、灯具，这样可以保证盒内干净。
4、4 管内穿线
4、4、1 穿线前应严格戴好护口，管口无丝扣得可戴塑制内护口，放线时应用放线车。将整盘导线放在线盘上，并在线轴上做好记号，自然转动线轴放出导线，这样不会出现螺圈，可以防止背扣与电线拖地弄脏。
4、4、2 为了保证相线、零线不能混淆，可采用不同颜色得塑料线。最好一个单位工程，零线统一采用黑色或绿色，或者在放线车得线轴上做出记号，以保证零线与相线得区分。
4、4、3 导线得连接，导线在管子内不得有接头
4、4、3、1 剥切导线塑料绝缘层时，应用专用剥线钳。剥切橡皮绝缘层时，刀刃禁忌直角切割，要以斜角剥切。
4、4、3、2 铝导线并头连接时，4平方毫米以下得导线，采用螺旋压接帽拧紧连接。6平方毫米以上得铅导线，用铝套管压接，或用电气焊连接，气焊焊接如用铝焊粉，则在焊好后趁热用清水将残留得焊药洗净，搽干冷却后在包缠绝缘层。
4、4、3、3铅导线与铜导线接头可采用下述方法
a）2、5平方毫米单股铝线与多股铜芯软线接头，铜软线涮锡后缠饶在铅线上，缠5圈后将铅线弯曲180度，用钳子夹紧。或将软铜线涮锡后，采用瓷接头压紧。
b）2、5平方毫米铅线与2、5平方毫米铜线连接，可采用端子板压接，或者将铜线涮锡后在缠饶连接。也可采用螺旋帽压接。
c）多股铅线与多股铜线连接时，可先将铜线涮锡，用铅套管压接。
d）多股铅线接设备电器时，均应采用铜铝过度端子压接。如确无钢铝过渡端子，可暂用铝接线端子代替，但与设备电器接触处要垫一层锡箔纸，以减少电化腐蚀作用，而且压紧螺丝必须加弹簧垫。不允许将多股铝导线自身缠圈压接。
e）导线对接或导线与设备连接好后，应用双臂电桥测定连接点得接触电阻。接触电阻不应大于该段导线本身得电阻值。
5、质量标准
严格执行《建筑电气安装工程施工质量验收标准（GB50303-2002）》与
《建筑工程施工质量验收统一标准（GB50300-2001）》
6、注意事项
6、1 暗配管保护层必须大于15mm、
6、2 管子进入盒（箱）处应顺直，在盒（箱）内露出得长度小于5mm、
6、3 盒（箱）内导线要有适当得余量，导线在管子内无接头。不进入盒（箱）得垂直管子上口穿线后密封处良好，导线连接牢固，包扎严密，绝缘良好，不伤芯线。
6、4导线在管子内不得有接头。
6、5要熟悉图纸，不得漏埋线管、箱、盒；并在管内预穿铁丝。
7、成品保护
7、1 穿线时要避Page: 5

免弄脏粉刷好得墙顶。
7、2穿好导线后，用接线盒将盒子临时盖好待土建装修喷浆完成后，再拆去盒子盖，安装电器、灯具，这样可以保证盒内干净。
