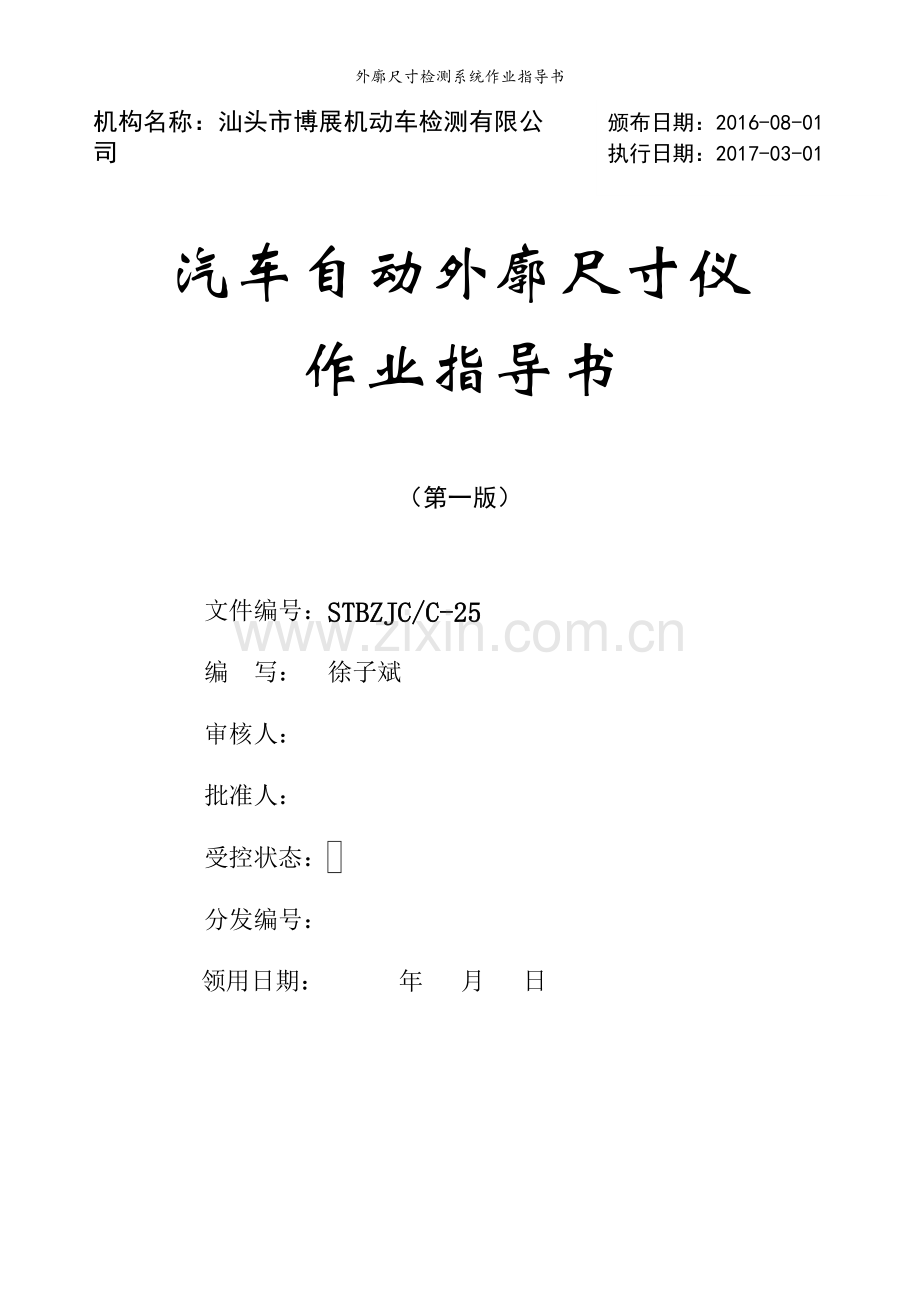

外廓尺寸检测系统作业指导书机构名称：汕头市博展机动车检测有限公司颁布日期：2016-08-01执行日期：2017-03-01汽车自动外廓尺寸仪作业指导书（第一版）文件编号：STBZJC/C-25编 写： 徐子斌审核人： 批准人： 受控状态： 分发编号：领用日期： 年 月 日目录概述4FywE0。1.1 背景4mUCI5。1.2 检测对象与标准4nhcwF。1.3 检测项目与技术参数4dqPBO。1.4 产品组成4VlYs7。1.4.1 激光传感器4f1VW9。1.4.1.1 特性4yG0Sd。1.4.1.2 功能5P7sq1。1.4.2 激光红外5RQW43。1.4.2.1 特性5f3Egg。1.4.2.2 功能5B5Bh9。2 软件操作说明5TfijX。2.1 用户登录5ko0na。2.2 功能菜单6cz3Sh。2.2.1 资料登录74ZJtt。2.2.1.1 车辆发送70h33E。2.2.1.2 车辆资料登录8KV7Pu。2.2.1.3 车辆队列刷新8sNjwY。2.2.1.4 参数设置8txNPj。2.2.2 时实检测10sxBj5。2.2.2.1 启动检测11SXAmm。2.2.2.2 停止检测11JDiPS。2.2.2.3 参数设置12oarVK。2.2.2.3.1 网络参设置12QAkAc。2.2.2.3.2 通道参数设置12kKfpY。2.2.2.3.3 基本应用参数设置13suvoi。2.2.2.3.4 计算参数设置136yEoQ。2.2.2.4 设备标定14jEMXC。2.2.2.4.1 启动取数154qHgC。2.2.2.4.2 停止取数15GhZFW。2.2.2.4.3 写入初始数据15StsHS。2.2.2.5 数据查看15WNAOM。2.2.2.6 启动LED查看16uZ5iK。2.2.2.7 登录16Fn8cD。2.2.2.8 激光仪状态1686Gzg。2.2.3 数据管理161eGq6。2.2.3.1 查看数据17E57SW。2.2.3.2 数据打印18KdSGx。2.2.4 摄像头预览18tRixl。2.2.4.1 视频显示19caHHA。2.2.4.2 拍照19HaARq。2.2.5 参数设置19oXSCZ。2.2.6 权限设置19Yc9Xc。2.2.6.1 修改密码19ftG9X。2.2.6.2 权限管理20jGlIV。2.2.7 查询统计219mGIu。2.2.7.1 引车员统计21xxIf3。2.2.7.2 数量统计22HhyNC。2.2.7.3 操作日志23hRaC8。概述1.1 背景倡导先进性。标准修订明确了外廓尺寸等重点项目自动化检验的要求，确保机动车安全技术检验工作科学、准确、高效、先进2VOyD。1.2 检测对象与标准机动车外廓尺寸不得超出GB 7258、GB 1589规定的限值。注册登记检验时，机动车的外廓尺寸应与机动车产品公告、机动车出厂合格证相符，且误差满足：汽车（三轮汽车除外）、挂车不超过1%或50mm，三轮汽车、摩托车不超过3%或50mm。5A7Ji。在用机动车检验时，重中型货车、挂车的外廓尺寸应与机动车行驶证签注的内容相符，且误差不超过2%或100mm。tirBf。1.3 检测项目与技术参数主要检测汽车的外廓尺寸（长、宽、高）、栏板高度、轴距。MH-WK-1A型车辆外廓尺寸动态测量仪技术参数如下：产品型号 MH-WK-1A 测量范围 整车长（m） 30.0 整车宽（m） 4.0 整车高（m） 5.0 测量方式 低速（约3-5km/h）直线行驶通过 测量误差 1% 最小示值 1mm 供电电源 AC220V10%，50Hz1Hz 1.4 产品组成1.4.1 激光传感器1.4.1.1 特性1.4.1.1.1 可以用于户外恶劣的天气情况。1.4.1.1.2 采用多次回波技术1.4.1.1.3 具有自检功能1.4.1.1.4 工作范围20米，扫描角度270度1.4.1.1.5 IP67防护等级1.4.1.1.6 内部集成加热器1.4.1.1.7 采用1级激光1.4.1.1.8 通过以太网实时输出测量数据1.4.1.1.9 方便安装集成1.4.1.1.10 更好的过滤外界干扰，测量更可靠1.4.1.1.11 保证设备的正常运行1.4.1.1.12 对人体安全，无害1.4.1.1.13 更多的保护区域1.4.1.1.14 保护区域设置 更灵活1.4.1.1.15 保证可以用于户外恶劣的天气1.4.1.1.16 使得其可以在零下30 温度下使用1.4.1.2 功能主要完成对汽车外廓尺寸长、宽、高的测量。1.4.2 激光红外1.4.2.1 特性激光高精度点对点测量。1.4.2.2 功能配合激光传感器完成对汽车轴距的测量。2 软件操作说明2.1 用户登录点击桌面上检测系统的快捷图标如图（1）所示：图（1）当进入此介面出现数据库超时，会自动弹出右侧数据库设置参数如图（2）所示：图（2）设置好参数时，点击数据库测试，如果提示数据库连接成功，说明参数正确，否则重新设置数据库参数。在进入此介面没有出现任何提示时，输入用户与密码按确定即可。2.2 功能菜单图（3）根据各计算机使用不同的功能来选择不同的项目进行操作。2.2.1 资料登录图（4）2.2.1.1 车辆发送首先鼠标左键选中列表需要发送的车辆，然后单击右键选择车辆送检上线即可。2.2.1.2 车辆资料登录 图（4）所示为车辆队列列表，点击登录按钮，如图（5）所示：图（5）图（5）所示为资料录入介面，将行驶证与登记证书上面的资料输入到对应的文本框中，在这里需要注意的是：栏板高度、检测类别、整车长度、整车宽度、整车高度、轴距等一些标准参数值一定要输入正确，输入完所有资料后点击登录完毕即可。HWeV4。2.2.1.3 车辆队列刷新 点击按钮 刷新车辆队列列表。2.2.1.4 参数设置 点击按钮 如图（6）所示：图（6）图（6）中登录初始值一栏，主要来设置登录介面的初始值，先点击读取按钮后保存按钮才能进行点击。图（6）中项目代码维护一栏，主要设置登录介面上一些常用的可选参数，如图（7）所示图（7）在进行参数增加时一定要注意，如图（8）所示图（8）A01：所在的文本框填入项目的代号。省直属：所在的文本框填入项目的名称。1：所在的文本框填入项目排序的位置。2.2.2 时实检测检测前对检测机动车行驶要求：检测机动车沿行车中心线，保持车身笔直，尽量保持匀速（17km/h）时速通过检测区域。检测系统操作界面如图（9）所示图（9）2.2.2.1 启动检测 在当前测量信息中有车牌号码、号牌种类、车辆类型时显示时，说明当前车辆正需要检测，这时将车辆停在检测区以外，点击启动检测按钮，引车员将车辆以3-5km/h的速度驶入测量区，以车辆尾部离开后左、后右激光传感器为结束标志，测量完成时，在测量尺寸一栏会显示出该车的长、宽、高、栏板高度、轴距信息等，测量结束时测量结果不会被清除，保留上一次的检测结果，直到下一辆车点开始检测时才会被清除。qHlAv。2.2.2.2 停止检测 当发现车辆发错，或者当前不此车，我们可以选择停止检测，这里该车会自动回到待检列表区，当需要在检时重新到待检列表发送即可。m1Vsj。2.2.2.3 参数设置 如图（10）所示图（10）2.2.2.3.1 网络参设置将对应设备的IP与端口填入到相对应的文本框中即可。这里需要注意的是激光扫描仪的IP与端口是通过厂家的SOPAS Engineering Tool来确定的，端口一般我们填写2111即可。Uaxwd。2.2.2.3.2 通道参数设置在这里我们主要设置扫描仪红外设置，需要注意的是3代表IN1,4代表的是IN2.2.2.2.3.3 基本应用参数设置如图（11）所示图（11）这里设置一些常用的检测站点信息。2.2.2.3.4 计算参数设置如图（12）所示图（12）后视镜是否切除 ：这里一定选择Y。扫描最低高度：一般默认300mm，当车辆进入检测区域时，只要后左、右激光传感器出现车辆高度不小于300mm时开始进行激光采集。Pzg3o。扫描最高高度：一般设置后左、右激光传感器的离地高度。后视镜长、宽、高：这三个参数主要形成一个保护区，不加入计算的区域，默认最好设置成800*800*800。yk7v5。左右激光距离：从后左激光中心点量到后右激光的中心的距离，这个参数非常重要，一定要设置精确。前后激光距离：前激光中心点量到后左右激光中心的距离。旋转角度：这个参数一定要选择180。激光误差：这个参数填写30mm即可。前激光高度：前激光中心点到地面的高度。后左激光高度：后左激光中心点到地面的高度，这个参数非常重要，一定要设置正确。后右激光高度：后右激光中心点到地面的高度，这个参数非常重要，一定要设置正确。2.2.2.3.5 网络摄像头参数设置如图所示：将摄像头的IP、端口、用户名、密码输入到对应的文本框点保存即可。2.2.2.4 设备标定 如图（13）所示图（13）2.2.2.4.1 启动取数 点击启动取数后，将设备的每一点的数据显示在曲线框中。2.2.2.4.2 停止取数停止取数后，将终止设备的数据发送给计算机。2.2.2.4.3 写入初始数据 当首次安装设备或激光传感器位置发生变化时，都需要重新写入初始数据，点击写入初始数据之前，首先判断启动取数后是否有数据返回。前激光、后左激光、后右激光都需要写入初始数据。k2Hmy。2.2.2.5 数据查看 查看数据结果，后面章节会说到，这里就不作说明。2.2.2.6 启动LED查看 在检测过程中，可以启动LED查看来确定检测过程的步骤，如图（14）所示：图（14）2.2.2.7 登录登录已经在之前已阐述过，这里就不在讲述。2.2.2.8 激光仪状态当出现网络故障时，说明设备与计算机通讯存在问题。当出现网络正常右边小框不停在闪烁时，说明正在接收数据。2.2.3 数据管理如图（15）所示：图（15）2.2.3.1 查看数据 图（16）点击历史查找时，可以按时间、车牌、车架等条件进行查询。在右侧列表中：代表不合格； 代表合格。需要注意的是：当车辆数据按时间自动备份后需要选择检测库进行查询。2.2.3.2 数据打印图（17）查询完车辆后，左击右侧的车辆列表在左边可以查看车辆的档案信息、车辆轮廓侧视图与俯视图、车辆左前、右后照片等信息。需要打印时先选中车辆，然后单击右键点击打印即可。eILEV。2.2.4 摄像头预览如图（18）所示：图（18）2.2.4.1 视频显示在正常状态下进入此介面是不会显示视频实时画面，需要点击视频显示。2.2.4.2 拍照测试程序图像能否正常抓拍，点击拍照，然后在程序根目录下面查看左后图片.jpg或右后图片.jpg是否存在。7va57。2.2.5 参数设置应用参数与登录参数前面已阐述，这里就不作说明。2.2.6 权限设置2.2.6.1 修改密码如图（19）所示：图（19）这里只能作当前用户密码的修改，先输入原始密码，然后输入两次新的密码即可。2.2.6.2 权限管理如图（20）所示：图（20）当前用户只能作用户姓名与身份证号的修改，只有最高权限才能对不同的用户信息与权限进行修改或删除等操作。2.2.7 查询统计2.2.7.1 引车员统计如图（21）所示：图（21）引车员统计时只需选择时间段，然后点击统计即可，这里统计只作初检车辆的统计，复检不加入统计，统计之后可以选择导出Excel表格。xD5fl。2.2.7.2 数量统计如图（22）所示：图（22）统计车辆检测数量可以按照库名、开始时间、结束时间、车主名称、初复检等条件进行统计，选择好条件后点击查询按钮即可，查询之后可以导出Ecxcl ，可以打印流水帐与打印台次总数。FuOLV。2.2.7.3 操作日志如图（23）所示：图（23）操作日志主要记录操作员操作软件的内容与时间。
