三网CCNA综合实验
说明：
1：所有设备有环回口得地址没有配置在路由器上，需要自己掩码就是/32位
2：SZ路由器得G0/1口IP 址址没有配置。
3：其它PC机，路由器得互连均配置了IP地址，请用ping ，show cdp neighbors，show ip interface brief检查，地址配置，直连能否ping能。

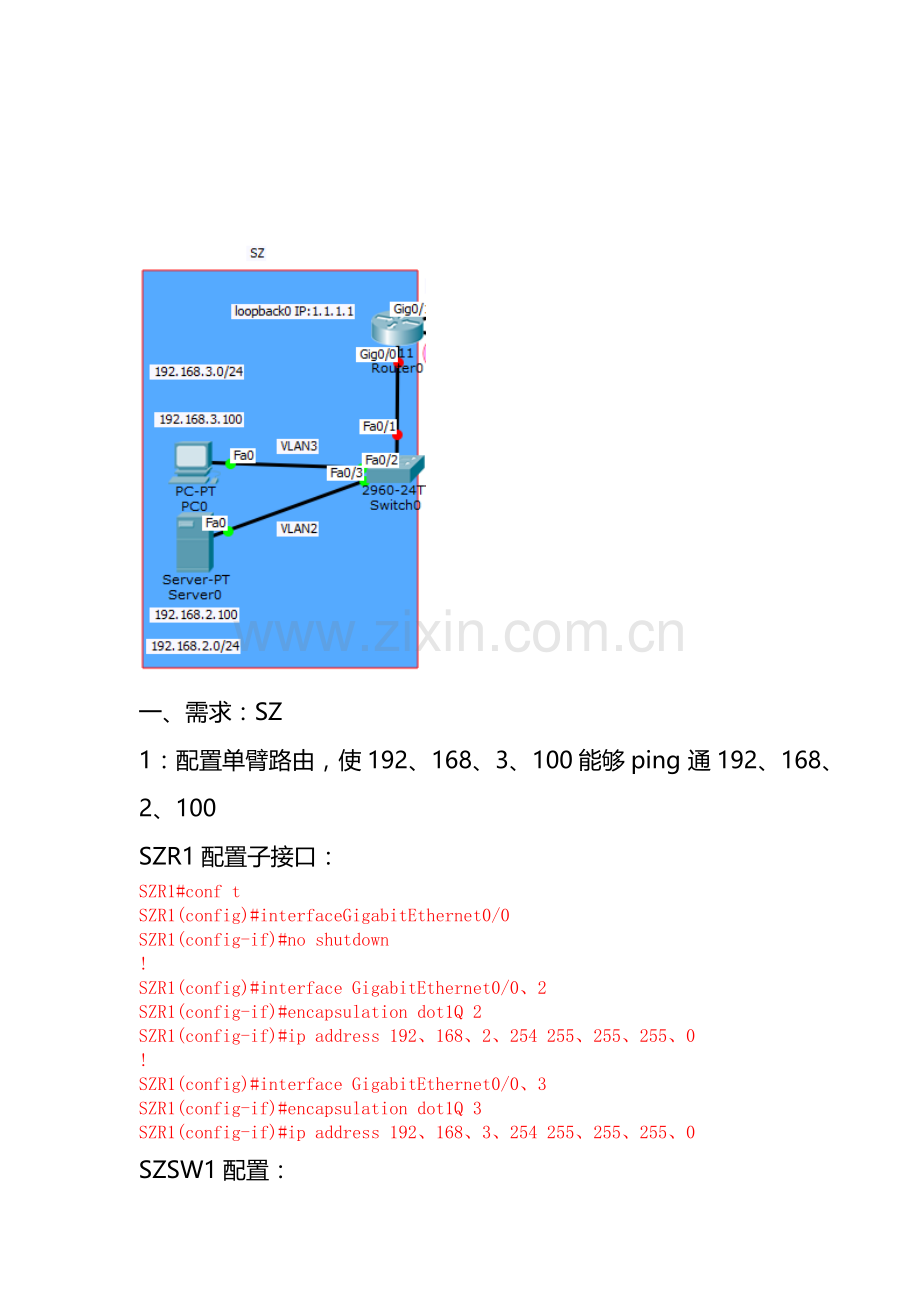

一、需求：SZ
1：配置单臂路由，使192、168、3、100能够ping 通192、168、2、100
SZR1配置子接口：
SZR1#conf t
SZR1(config)#interfaceGigabitEthernet0/0
SZR1(config-if)#no shutdown
!
SZR1(config)#interface GigabitEthernet0/0、2
SZR1(config-if)#encapsulation dot1Q 2
SZR1(config-if)#ip address 192、168、2、254 255、255、255、0
!
SZR1(config)#interface GigabitEthernet0/0、3
SZR1(config-if)#encapsulation dot1Q 3
SZR1(config-if)#ip address 192、168、3、254 255、255、255、0
SZSW1配置：
Switch#conf terminal
Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport mode trunk
Switch(config)#vlan 3
Switch(config)#vlan 2
Switch(config)#interface F0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#spanning-tree portfast
Switch(config)#interface F0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#spanning-tree portfast
在192、168、3、100上面进行测试

2：NAT
2、1：使用PAT技术,SZ内网访问58、1、1、2 源地址就是58、2、2、2

SZR1配置：
SZR1#conf t
SZR1(config)#interface g0/1
SZR1(config-if)#ip address 58、2、2、2 255、255、255、248
定义内外网口
interface GigabitEthernet0/0、2
ip nat inside
interface GigabitEthernet0/0、3
ip nat inside
interface GigabitEthernet0/1
ip nat outside
定义内网网段
access-list 1 permit 192、168、3、0 0、0、0、255
access-list 1 permit 192、168、2、0 0、0、0、255
配置NAT－PAT
ip nat inside source list 1 interface GigabitEthernet0/1 overload
2、2：外网访问58、2、2、3 映射服务器192、168、2、100

配置NAT－PAT
SZR1(config)#ip nat inside source static 192、168、2、100 58、2、2、3
二、需求：R1与R2之间使用RIP v2, 把默认路由重分布进RIP
1：关闭自动汇总
2：禁用不需要RIP发送信息得端口
查瞧：

配置SZR1,启用RIPv2:
router rip
version 2
redistribute static
passive-interface default
no passive-interface GigabitEthernet0/2
network 1、0、0、0
network 192、168、2、0
network 192、168、3、0
no auto-summary
配置R2,启用RIPv2:
router rip
version 2
redistribute eigrp 23 metric 3
passive-interface default
no passive-interface GigabitEthernet0/1
network 1、0、0、0
network 2、0、0、0
no auto-summary
配置SZR1,重分布静态:
router rip
redistribute static
三、需求： R2 所接网络使用DHCP自动获取地址，R2为DHCP 服务器。
R2配置：
R2(config)#ip dhcp pool R2
R2(dhcp-config)#network 10、1、1、0 255、255、255、0
R2(dhcp-config)#default-router 10、1、1、254
R2(dhcp-config)#dns-server 8、8、8、8
R2(config)#ip dhcp excluded-address 10、1、1、254
R2(config)#interface GigabitEthernet0/2
ip address 10、1、1、254 255、255、255、0
no shutdown
验证：

四、需求： R2 与R3之间使用EIGRP,AS号为23
R2：
router eigrp 23
network 1、1、23、2 0、0、0、0
network 1、1、32、2 0、0、0、0
network 22、22、22、22 0、0、0、0
R3：
router eigrp 23
network 1、1、23、3 0、0、0、0
network 1、1、32、3 0、0、0、0
network 3、3、3、3 0、0、0、0
1：使用不等价负载，瞧到两条线路18倍
R2：
router eigrp 23
variance 18
R3：
router eigrp 23
variance 18
―――――――――――――――――――――――――――
R2：

R3：

2：PPP PAP双向认证。
R2
R2(config)#int s0/0/0
R2(config-if)#ppp authentication pap
R2(config-if)#ppp pap sent-username R2 password cisco
R3：
R3(config)#int s0/0/0
R3(config-if)#ppp authentication pap
R3(config-if)#ppp pap sent-username R3 PASsword cisco
测试R2与R3 S0/0/0就是否可以ping通
五、需求： R3与R4之跑OSPF，R4与SW1,SW2之间跑OSPF
R3：
router ospf 1
network 1、1、34、3 0、0、0、0 area 0
R4：
router ospf 1
network 1、1、34、4 0、0、0、0 area 0
network 4、4、4、4 0、0、0、0 area 0
network 1、1、45、4 0、0、0、0 area 1
network 1、1、46、4 0、0、0、0 area 2
SW1：
Ip routing
router ospf 1
network 5、5、5、5 0、0、0、0 area 1
network 1、1、45、5 0、0、0、0 area 1
network 172、16、2、0 0、0、0、255 area 1
SW2：
Ip routing
router ospf 1
network 6、6、6、6 0、0、0、0 area 2
network 1、1、46、6 0、0、0、0 area 2
network 172、16、3、0 0、0、0、255 area 2
1：SW1与SW2之间跑TRUNK，channel ON模式
SW1:
SW1(config)#Vlan2
SW1(config)#Vlan3
interface FastEthernet0/2
channel-group 1 mode on
interface FastEthernet0/3
channel-group 1 mode on
interface Port-channel 1
switchport trunk encapsulation dot1q
switchport mode trunk
!
SW2:
SW2(config)#Vlan2
SW2(config)#Vlan3
interface FastEthernet0/2
channel-group 1 mode on
interface FastEthernet0/3
channel-group 1 mode on
interface Port-channel 1
switchport trunk encapsulation dot1q
switchport mode trunk

2：SW1就是VLAN2 根，SW2就是VLAN3根
SW1:
spanning-tree vlan 2 root primary
spanning-tree vlan 3 root secondary
SW2:
spanning-tree vlan 2 root secondary
spanning-tree vlan 3 root primary
3：L3与L2 这间跑TRUNK，
SW1,SW2与接入换机互连均配置TRUNK
interface FX/X
switchport mode trunk

4：VLAN2,VLAN3使用HSRP
SW1:
interface Vlan2
ip address 172、16、2、252 255、255、255、0
standby version 2
standby 2 ip 172、16、2、254
standby 2 priority 120
standby 2 preempt
!
interface Vlan3
ip address 172、16、3、252 255、255、255、0
standby version 2
standby 3 ip 172、16、3、254
standby 3 preempt
SW2:
interface Vlan2
ip address 172、16、2、252 255、255、255、0
standby version 2
standby 2 ip 172、16、2、254
standby 2 priority 120
standby 2 preempt
!
interface Vlan3
ip address 172、16、3、252 255、255、255、0
standby version 2
standby 3 ip 172、16、3、254
standby 3 preempt
5：全局启用portfast功能
SW:
spanning-tree portfast default
6：最后172、16、2、100 PING 通172、16、3、100
六、需求：全网环回口能够相互ping 通。
R2:
router rip
redistribute eigrp 23
router eigrp 23
redistribute rip metric 100000 10 255 255 1500
R3:
router ospf 1
redistribute eigrp 23 subnets
router eigrp 23
redistribute ospf 1 metric 100000 10 255 255 1500
七、需求：只允许192、168、2、100 telnet R1
R1:
enable password cisco
username cisco password 0 cisco
access-list 2 permit host 192、168、2、100
line vty 0 4
access-class 2 in
login local
需求：不允许172、16、2、100访问192、168、2、100 web流量。其它都放行
R1:
access-list 100 deny tcp host 172、16、2、100 host 192、168、2、100 eq www
access-list 100 permit ip any any
interface GigabitEthernet0/2
ip access-group 100 in
备份R1得IOS操作系统到192、168、2、100服务器
R1:

配置R1 时间为当前时间
R1：
#clock set 16:33:30 15 may 2016
Show clock
配置 R1 得日志服务器为192、168、2、100，收集debug信息
R1：
logging trap debugging
logging 192、168、2、100
