拉斐尔呼吸机得临床使用
3、1．呼吸机得操作规程
要用好呼吸机必须熟练掌握其操作规程，并按操作规程操作，这样才能发挥呼吸机得最佳效能，使病人得到安全、有效得治疗。我们认为在拉斐尔呼吸机使用时主要应注意以下几点：
(1)病人准备：
①针对妨碍机械通气得情况进行处理，如气胸尤其就是张力性气胸得闭式引流，循环功能得调整，以防发生意外。
②建立合理与必要得人工通道。
③对意识清醒病人应做好解释与说明工作，以减轻心理负担，取得较好配合。
(2)呼吸机得准备：
①检查呼吸机就是否清洗完毕。
②安装检查呼吸机得各个部件：即呼吸回路、监控管道、湿化器等得安装，力臂得角度与长度调节等。
安装呼出阀薄膜：将硅薄膜放入阀盒里，金属面朝上。标“下”得标记得一端必须朝下。
安装流量传感器：流量传感器应插入病人回路与病人接管之间，蓝色管靠近病人。病人呼吸管路接口得蓝色接头接蓝色管，银色接头接透明管。
如需启动呼吸机得雾化功能，则不能在病人回路中使用呼出过滤器。因为喷雾会导致过滤器堵塞。
另外呼吸机使用一种集成得氧传感器来监控呼吸机所释放得氧气浓度。如果氧气浓度有超过设置得5%得变化，系统将会报警。所以使用呼吸机前要检查一下氧传感器。
为防止病人对呼吸机得污染，在呼吸机与病人呼吸回路得吸气支路，要有细菌过滤器。
为防火安全，勿使用金属导体管，只能使用专用得呼吸回路。
最后我们应该注意在正常情况下呼吸机得备用电池仅能保证呼吸机使用约60分钟。
③在临床使用前，我们还要对呼吸机做相应得设置与测试。
启动呼吸机后在机器荧屏上，可以瞧到呼吸机在作系统自检。在自检得过程中机器得喇叭应发出声音，若没有则表示呼吸机得音频报警可能有故障。
同时在开机时一直按着转换键不放，系统自检完毕，系统将会进入配置方式窗口，并有以下选项：
重要设置、标准设置、图形、语言、效用、大事记要、工厂设置。

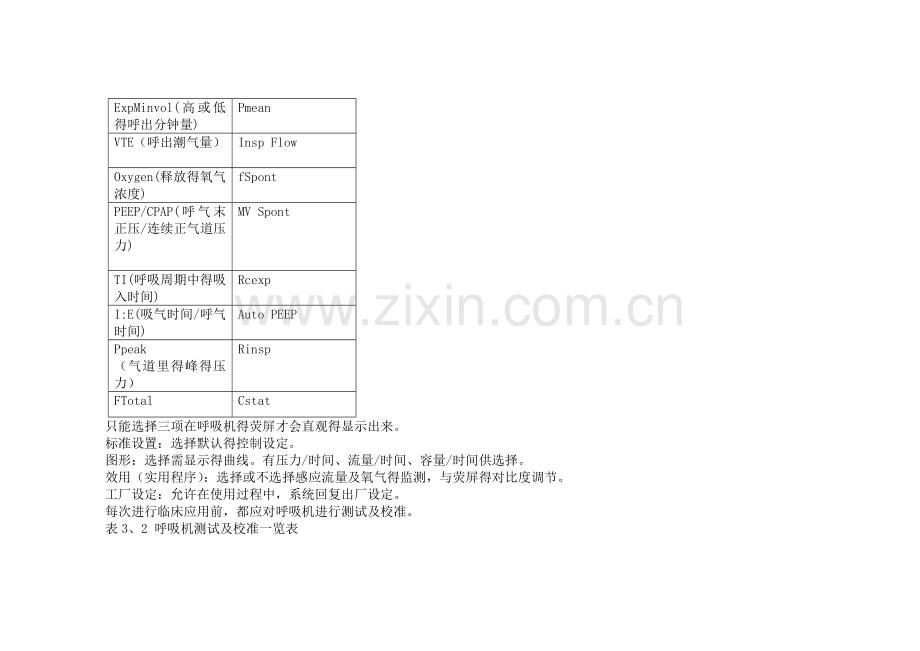

表3、1 重要设置得基本选项一览表：
ExpMinvol(高或低得呼出分钟量)
Pmean
VTE（呼出潮气量）

Insp Flow
Oxygen(释放得氧气浓度)
fSpont
PEEP/CPAP(呼气末正压/连续正气道压力)
MV Spont
TI(呼吸周期中得吸入时间)
Rcexp
I:E(吸气时间/呼气时间)
Auto PEEP
Ppeak
（气道里得峰得压力）
Rinsp
FTotal
Cstat
只能选择三项在呼吸机得荧屏才会直观得显示出来。
标准设置：选择默认得控制设定。
图形：选择需显示得曲线。有压力/时间、流量/时间、容量/时间供选择。
效用（实用程序）：选择或不选择感应流量及氧气得监测，与荧屏得对比度调节。
工厂设定：允许在使用过程中，系统回复出厂设定。
每次进行临床应用前，都应对呼吸机进行测试及校准。
表3、2 呼吸机测试及校准一览表
前提
测试与校准得内容
呼吸机接到病人前
密封性能测试、流量传感器测试、功能测试、电池测试
安装新得呼吸回路以后
密封性能测试、流量传感器测试
安装新得流量传感器后
流量传感器测试
安装新得氧气传感器后
氧传感器校准
发现任何监控数据有问题
所以可应用测试
报警要求
报警测试
为确保呼吸机得操作安全，每次使用前都应做测试校准工作，如发现有问题，应立即终止临床使用。
具体得测试及校准选项在实用程序窗口里。
（3）启动呼吸机：
在呼吸机临床应用于病人时，要选择不同得设置以确保呼吸机得安全工作：
①首先要输入病人得体重数据。因为体重不同得病人其呼吸频率、潮气量及呼出分钟量。
②然后要在Mode窗口下选用适当得通气方式。本文将另有探讨。在这一窗口还可以得到叹息与呼吸暂停备份功能。
叹息功能就是在每100个呼吸里释放一个叹息呼吸，其压力比非叹息呼吸高5cmH2O。
呼吸暂停备份功能在病人20秒后没有呼吸时，呼吸机能自动提供通气。呼吸机备份使用得就是标准得（S）CMV+方式。当然推荐呼吸暂停备份功能永远设置成有效。
同时还要在Control窗口与Alarm窗口下进行相应得设置。
③临床应用。
(4)关机顺序：
① 切断氧气气源，关闭氧气减压器。再关掉空气压缩机电源，等待两种
气源压力降为零。
② 关闭呼吸机主机电源与湿化器电源。
③ 拆下病人气路与湿化罐一同消毒。
3、2、 呼吸机提供得呼吸模式：
在拉斐尔呼吸机得临床操作中，应还把各种不同得工作参数进行不同得组合，根据临床得需要，组成各种工作得模块以便临床工作者进行选择。而且要按病情需要适当选择呼吸模式，以达到合理使用与最佳治疗效果得目得。拉斐尔呼吸机主要提供5种呼吸模式：
（1） SCMV容量控制强制通气：
该方式只提供容量控制强制呼吸。潮气量得设置决定了所释放得潮气量。频率与I:E(吸气时间/呼气时间)得设置决定了呼吸周期得时长。并根据新得概念、适配控制器，来完成潮气量得控制。即适配控制器在每个呼吸当中都大潮气量得设置值与释放量比较，以获得最佳得选择、配置。
因其执行得就是潮气量控制得通气，病人不但能够自主得呼吸，且还可以触发强制呼吸。而采用得适配控制器保证有适当得潮气量给病人，保证了分钟通气量，不受呼吸系统得影响。
使用时有以下特点：给了病人一个减速流量模式；对于呼吸较好得病人，从吸入开始时，以实际得压力获得高流量通气；对于呼吸较好得病人，通气流速会随病人得自主度变化。
（2）PCV 压力控制通气：
该模式就是压力控制得强制呼吸。压力控制确定吸气得最高压力，速率与I:E(吸气时间/呼气时间)决定呼吸时间。并在吸气开始即提供压力，给出高流量得通气，满足对流量需求教高得要求。而且在控制期间病人可随时进行自主呼吸。
在该模式中，每当释放一个压力，不保证释放固定得潮气量，此时它与呼吸系统有关。所以此时要注意病人得最大/最小呼出分钟量。
（3）SIMV同步间歇指令性通气（Synchronized Intermittent Mandatory Ventilation）：
自主呼吸频率(f)与TV由病人自己控制，间隔一定得时间(可调)给予同步
IPPV。若在等待触发时期(称同步触发窗)内无自主呼吸，在触发窗结束时呼吸机自行给予IPPV，避免人机对抗。触发窗一般为IPPV呼吸周期得25%，位于IPPV前。例如,预调IPPV为10次/分。其呼吸周期为6秒，触发窗为1、5秒。若在6秒得后1、5秒内有自主呼吸触发呼吸机，即给予一次IPPV通气；在此期内无自主呼吸或较弱不能触发，在6秒钟结束时即给予一次IPPV。
优点：①可保证病人得有效通气。②临床根据病人得自主TV、f与MV变化，适当调节SIMV得频率与TV，利于呼吸肌得锻炼。就是撤离呼吸机前得必要手段。③当PaCO2过高或过低时，病人可以通过自主呼吸加以调整，这样减少了发生通气不足或过度得机会。
缺点：使用不当会导致呼吸肌疲劳。
（4）PSIMV 压力同步间歇指令性通气：
在PSIMV模式中，强制呼吸就是PCV呼吸，也可取代自主呼吸。
该方式不能保证在所有得时刻都有适当得潮气量释放，此时应注意监控病人得状态变化。
（5） SPONT自主方式：
该模式下，通气由自主呼吸控制。并可设定一个通气得支持压力，支持病人自主呼吸。在这一呼吸模式中，呼吸暂停备份被设定为有效。
3、3、 其它呼吸模式得补充：
（1）IPPV间歇正压通气 （Intermittent Positive Pressure Ventilation）,也称机械控制通气( CMV)：
呼吸机在吸气相产生正压，将气体压入肺内；随吸气动作进行，压力上升至一定水平或吸入得容量达到一定水平，呼吸机即停止供气，呼气阀打开时，病人得胸廓回弹与肺被动得萎缩，产生呼气。
该方式下，呼吸机不管病人自主呼吸得情况如何，均按预调得通气参数
为病人间歇正压通气。主要用于无自自主呼吸或自主呼吸很微弱得病人及手
术麻醉期间应用肌肉松弛者。
若患者有自主呼吸，会发生人机对抗。若调节不当可发生通气不足或过
度。不利于自主呼吸锻炼。
(2) SIPPV同步间歇正压通气：
由病人自主吸气触发呼吸机供给IPPV通气。由于SIMV与MMV通气方式得临床应用，SIPPV已渐被弃用。
(3) IMV间歇指令性通气 ( Intermittent Mandatory Ventilation)：
在病人自主呼吸得同时，间断给予IPPV通气,即自主呼吸+IPPV。单纯IMV自主呼吸频率(f)与TV由病人自己控制,间隔一定得时间(可调)给予IPPV。由于不同步可能出现人机对抗，所以单纯IMV不常采用。
(4) MMV分钟指令性通气 (Minute Mandatory Ventilation)：
根据一定得指标，预设好一定得分钟通气量(MV minute Ventilation)。若
自主MV<预调MV,呼吸机同步地供给其差额；若自主MV≥预调MV，呼吸
机不作正压通气，只提供持续气流供自主呼吸用；若自主呼吸停止，呼吸机
以IPPV形式供给预调MV。
优点：①能使某些患者得PaCO2得到更大控制。②发生急性通气不足或
呼吸暂停时不会导致突然得高碳酸血症与急性缺氧。③对接受MMV得患者，
不必顾虑因疼痛、焦虑或激动而服用镇静剂、止痛剂或安定药所引起得急性
通气不足。④对于从药物过量或麻醉状态中恢复得患者，MMV保证从机械
通气平稳过渡到自主呼吸。⑤由于呼吸机自动补给，减少了人工监测与调节
呼吸机得次数，节省人力。⑥利于呼吸肌得锻炼与呼吸机得撤离。
使用 MMV时应注意两种特殊情形：①自主呼吸浅而频时，病人自主潮
气量(TVs)太小，仅能满足死腔通气。而MMV方式时呼吸机将这部分死腔量
算在总MV内，因而病人得肺泡通气严重不足。对于这种危险情况，应对自
主呼吸辅助以适当水平得压力支持才能够解决。②呼吸暂停：病人自主呼吸
波动大，可能当前病人自主呼吸特别旺盛，其实际分钟通气量大大超过设定
得MMV水平，记录得分钟通气量在此后相当长得一段时间内仍维持在设定
得MMV水平之上，如果突然发生呼吸暂停，导致强制通气无法启动，病人
发生窒息。因此对窒息间隔时间应严密监测。
(5) CPAP持续气道正压通气 (Continuous Positive Airway Pressure
Ventilation)：
呼吸机通过一定得吸气压力，在吸气相产生持续得正压气流；呼气相时，呼气得活瓣系统对呼出气也给予一定得阻力，以使吸、呼气相得气道压均高于大气压。病人则就是通过按需活瓣或伺服系统，借助持续得正压气流系统，进行自主呼吸。
优点：①吸气期由于恒定正压气流>吸气气流，吸气省力。②呼气期气道内正压，起到呼气末正压(PEEP)得作用：防止与逆转小气道闭与与肺萎缩→增加功能残气量(FRC),降低分流量→PaO2增高。同时胸内压增加。
使用CPAP应注意：①只能用于呼吸中枢正常、有自主呼吸得病人。凡就是主要因肺内分流量增加引起得低氧血症都可应用CPAP，但同时有呼吸道梗阻、通气不足者效果较差。②未插管得病人应用CPAP，应防止胃扩张、呕吐、恶心、鼻腔炎、泪囊炎等。③CPAP可与SIMV、MMV、PSV等方式合用。
(6) PEEP呼气末正压呼吸 (Positive End-expiratory Pressure Ventilation)：
呼气末正压(PEEP)得概念：吸气由病人或呼吸机产生，而呼气末借助于呼气端得限制气流活瓣等装置，使气道压力高于大气压。
PEEP得主要作用：①呼气末正压得顶托作用使呼气末小气道开放，有利于CO2排出。②防止气泡萎陷使功能残气量(FRC)上升，有利于氧合。
PEEP得临床应用：①低血氧症，尤其就是急性呼吸窘迫综合症(ARDS)患者，单靠Fi O2氧合改善不大，加用PEEP可以提高氧合量。②肺水肿、肺炎，加用PEEP除增加氧合以外，还有利于水肿与炎症得消退。③大手术后预防、治疗肺不张。④慢性阻塞性肺病(COPD)患者，加以适当得PEEP可支撑小气道，防止呼气时在小气道形成“活瓣”作用，有利于C O2排出。
最佳PEEP得选择：最佳PEEP值应该就是对循环无不良影响而达到最大得肺顺应性、最小得肺内分流、最高得氧运输、最低得Fi O2时得最小PEEP值。选择时应从2、5cmH2O开始，逐步增加至有效改善血气状态(Fi O2≤0、5～0、6,Pa O2 ＞70mmHg)，而动脉压、心排量无明显减少，中心静脉压（CVP）稍上升为止。一般在10cmH2O左右，多数病人使用4～6cmH2O即可。
应用PEEP得禁忌症：①严重循环功能衰竭。②低血容量。③肺气肿。④气胸与支气管胸膜瘘等。
(7) PSV压力支持通气 (Pressure Support Ventilation)：
自主呼吸期间，病人吸气相一开始，呼吸机即开始送气并使气道压迅速上升到预置得压力值,并维持气道压这一水平。当病人自主吸气气流流速降低到最高吸气流速得25%时，送气停止，病人开始呼气。
特点：①病人完全自主呼吸，呼吸频率与吸呼比I/E由病人决定。②潮气量(TV)得多少，取决于PSV压力高低与自主吸气得强度：压力<20cmH2O时，大部分TV由病人自主获得；压力>30cmH2O时，TV多由呼吸机提供，相当于同步定压IPPV。病人可以根据Pa C O2得高低自行调节自主呼吸频率，吸气力量大小与时间长短调整通气量得多少。③吸气压力辅助，能有效地克服通气管道得阻力，病人吸气做工减少，自觉舒服。有利于呼吸肌疲劳得恢复。
目前临床应用PSV有两种方法：①低水平压力支持(0、49～0、98kPa)，同时使用同步间歇指令性通气(SIMV)。其特点为病人感到舒适，减少自发呼吸时由于按需式气流系统装置及气管插管高阻力所致得功耗。②单独压力支持，将压力调高到能达到所需得潮气量(TV)及分钟通气量(MV)时，可调节通气作工增加幅度。这种方式临床上对呼吸中枢功能正常者，当自主呼吸已经出现,准备撤离呼吸机时最为适用。
还有一点值得我们关注：对于有人机对抗者，应用PSV易于使呼吸协调，可以减少镇静剂与肌松剂得用量。
PSV也有其不足得地方，作为一种辅助通气方式，预置压力水平比较困难，潮气量(TV)依病人吸气力量而变化，分钟通气量(MV)依潮气量(TV)与自主呼吸频率而定。若病人自主呼吸频率、力量与吸气时间改变，有可能发生通气不足或过度。呼吸中枢、呼吸运动与肺功能者不宜单独使用，可以与SIMV、MMV合用。
(8) PCV压力控制通气 (Pressure Controlled Ventilation)：
预先设置气道压力与吸气时间。吸气开始，气流很快进入肺部，达到预置压力水平后，通过反馈系统使气流流速减慢，维持气道压力为预置压力至吸气结束，然后呼气。PCV与吸气末停顿有区别，吸气末停顿得吸气平台期无气流供给，而PCV只就是气流速度减慢。
特点与用途：①气道压较低，没有峰压，出现气压伤小。②吸气流速随胸-肺顺应性与气道阻力得大小而变化。潮气量(TV)得供给比定压IPPV多，也随胸-肺顺应性与气道阻力而变化，但变化幅度较小。③由于压力平台时间较长，吸气峰压较低使气体分布均匀，氧合与通气良好。④多用于新生儿、婴幼儿及急性呼吸窘迫综合症(ARDS)与慢性阻塞性肺病(COPD)引起得呼吸衰竭，严重通气/血流比失调得病人。管道漏气时也能保证潮气量(TV)得攻击。
在实际应用上，因为PCV模式下潮气量(TV)随胸-肺顺应性与气道阻力而变化，需要随时观察病人得潮气量(TV)与分钟通气量(MV)，以保证病人通气得需要。还有得呼吸机在PCV时，若期望得潮气量(TV)没有达到，会发出报警，提示操作者调节有关参数。
(9) BiPAP双水平气道正压通气 (Bi-level Positive Airway Pressure)：
分别调节两个压力水平与时间。两个压力均为压力控制，气流速度可变。其设计出发点就是为了解决常见得患者得自主呼吸不能与强制得机械通气相匹配即人机对抗得难题。它允许病人在两个水平上全程自主呼吸，为开放式自主呼吸、减少人机对抗、减少镇静剂与肌松剂得使用，就是一个涵盖从机械通气过度到自主呼吸整个过程得单一通气模式。为较新得通气方式，开发前景较大。
(10) HFV高频通气 (High Frequency Ventilation)：
就是指通气频率超过正常呼吸频率4倍得机械通气(在成人>60次/min)，其潮气量接近或低于解剖死腔量。HFV得共同特点有：①气道压、胸内压低，可减少肺组织及气道压损伤。②对循环系统影响较少。③反射性抑制自主呼吸。
目前HFV在临床得应用仍在研究当中，现在主要在大得支气管胸膜瘘存在得情况下以及在ARDS或某些外科手术过程通气时应用。
HFV主要有高频正压通气、高频喷射通气与高频振荡通气：
①HFPPV高频正压通气：用常规呼吸机将通气频率提高到60次/分以上，本质上与正压机械通气无差别。
②HFJV 高频喷射通气：高频喷射呼吸机通过高频电磁阀、气流控制阀、压力调节阀与喷嘴,喷射出高频率、低潮气量得快速气流进入病人气道与肺内，并将周围得空气带入肺内(Venturi)效应，以改善气体交换。
③HFOV 高频振荡通气：以500~3000次/分得高频活塞泵运动，将少量气体（20~80%解剖死腔量）送入与抽出气道，可以满足肺气体交换得要求。
附录： 呼吸机治疗常用缩略语（号）
A alveolar gas 肺泡气
A-aDO2 alveolar-arterial oxygen difference 肺泡-动脉氧分压差
AAV adaptive assisted ventilation 顺应性辅助通气
AMV assisted mechanical ventilation 辅助机械通气
APRV airway pressure release ventilation 气道压力释放通气
ARDS adult respiratory distress syndrome 成人呼吸窘迫综合症
acute respiratory distress syndrome 急性呼吸窘迫综合症
ASB assisted spontaneous breathing 自发辅助呼吸
BiPAP bi-level positive airway pressure 双水平气道正压通气
CL lung compliance 肺顺应性
CMV controlled mechanical ventilation 机械控制通气
CPAP continuous positive airway pressure 持续呼吸道正压
CPPB continuous positive pressure breathing 持续正压呼吸
CPPV continuous positive pressure ventilation 持续正压通气
EIP end-inspiratory pause 吸气末停顿
EMMV extended mandatory minute ventilation 扩展分钟指令性通气
EPAP expiratory positive airway pressure 呼气气道正压
ETCO2 end tidal CO2 呼气末二氧化碳浓度
FaCO2 alveolar CO2 concentration 肺泡二氧化碳浓度
FAO2 alveolar O2 concentration 肺泡氧浓度
FECO2 expired CO2 concentration 呼气二氧化碳浓度
FEO2 expired O2 concentration 呼气氧浓度
FRC functional residual capacity 功能残气量
FVC forced vital capacity 用力肺活量
HFV high frequency ventilation 高频通气
HFJV high frequency jet ventilation 高频喷射通气
HFPPV high frequency positive pressure ventilation 高频正压通气
HFOV high frequency oscillation ventilation 高频振荡通气
IAV intermittent assisted ventilation 间歇辅助通气
ICU intensive care unit 重症监护治疗室
IDV intermittent demand ventilation 间歇按需通气
I/E inspiratory time/expiratory time 吸/呼时间比
IMV intermittent mandatory ventilation 间歇指令性通气
IP inspiratory pressure 用力吸气负压
IPPB intermittent positive pressure breathing 间歇正压呼吸
IIPV intermittent positive pressure ventilation 间歇正压通气
IRDS idiopathic respiratory distress syndrome 新生儿特发性呼吸窘迫综合症
MAP mean airway pressure 平均气道压
MAP mean arterial pressure 平均动脉压
MBC maximal breathing capacity 最大通气量
MEFR maximal expiratory flow rate 最大呼气流量
MEFV maximal expiratory flow-volume curve 最大呼气流量/容积曲线
MEP maximal expiratory pressure 最大吸气压力
MIF maximal inspiratory flow 最大吸气流速
MIFV maximal inspiratory flow-volume curve 最大吸气流量/容积曲线
MIP maximal inspiratory pressure 最大吸气压
MMV minute mandatory ventilation 分钟指令性通气
MV minute ventilation 分钟通气量
MVV maximal voluntary ventilation 最大自主通气量
NEEP negative end-expiratory pressure 呼气末负压
OHP oxygen therapy at high pressure 高压氧疗法
Paw average in airway pressure 平均气道压力
PB barometric pressure 大气压
PEF peak expiratory flow 最大呼气流量
PEEP positive end-expiratory pressure 呼气末正压
PEFR peak expiratory flow rate 最大呼气流速
PIF peak inspiratory flow 最大吸气流量
PIP peak inspiratory pressure 最大吸气压力
PL transpulmonary pressure 肺内外压差
PNPB positive negative pressure breathing 正负压呼吸
PRVC pressure regulated volume control ventilation 压力调节容量控制通气
PSV pressure support ventilation 压力支持通气
RCU respiratory care unit 呼吸重症监护治疗室
SIMV synchronized intermittent mandatory ventilation 同步间歇指令性通气
SIPPV synchronized intermittent positive pressure ventilation同步间歇正压通气
TLC total lung capacity 肺总量
TV（VT） tidal volume 潮气量
VE minute volume of ventilation 分钟通气量
ZEEP zero end-expiratory pressure 呼气末零压
