灵宝市城东产业聚集区标准厂房旁站监理实施细则.docx

灵宝城东产业聚集区厂房
旁
站
监
理
实
施
细
那么

编制人：赵荣升
审核人：陈秀文

河南诚信工程监理咨询
二零一零年八月十

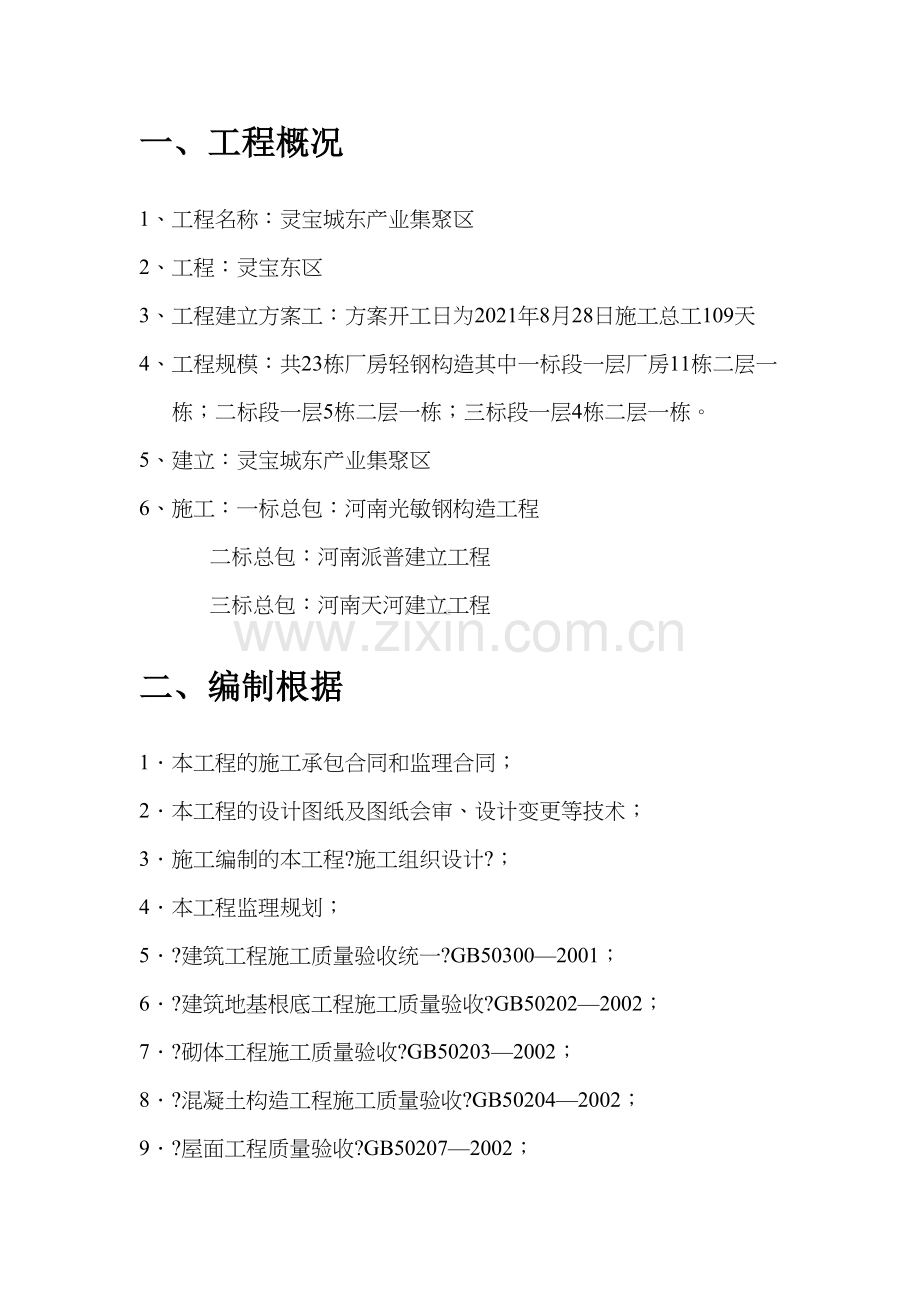

一、工程概况
1、 工程名称：灵宝城东产业集聚区
2、 工程：灵宝东区
3、 工程建立方案工：方案开工日为2021年8月28日施工总工109天
4、 工程规模：共23栋厂房轻钢构造其中一标段一层厂房11栋二层一栋；二标段一层5栋二层一栋；三标段一层4栋二层一栋。
5、 建立：灵宝城东产业集聚区
6、 施工：一标总包：河南光敏钢构造工程
二标总包：河南派普建立工程
三标总包：河南天河建立工程
二、编制根据
1． 本工程的施工承包合同和监理合同；
2． 本工程的设计图纸及图纸会审、设计变更等技术；
3． 施工编制的本工程?施工组织设计?；
4． 本工程监理规划；
5． ?建筑工程施工质量验收统一?GB50300—2001；
6． ?建筑地基根底工程施工质量验收?GB50202—2002；
7． ?砌体工程施工质量验收?GB50203—2002；
8． ?混凝土构造工程施工质量验收?GB50204—2002；
9． ?屋面工程质量验收?GB50207—2002；
10． ?地下防水工程质量验收?GB50208—2002；
11． ?人防工程施工及验收?GBJ134—90；
12． ?钢构造工程施工质量验收?GB 50205-2001
13． ?钢构造设计?GBJ 17-88
14． ?冷弯薄壁型钢构造技术?GBJ 18-87
15． ?碳素构造钢?GB 700-88
16． ?低合金高强度构造钢?GB/T 1591-94
17． ?建筑钢构造焊接规程?JGJ 81-91
18． ?高层民用建筑钢构造技术规程?JGJ 99-98
19． ?钢构造高强度螺栓连接设计、施工及验收规程?JGJ 82-91
20． ?网架构造设计与施工规程?JGJ 7-91
21． ?建立工程监理?GB 50319-2000
22． ?建筑工程施工质量验收统一? GB 50300-2001
三、监理工作程序
1.落实巡视、旁站监理人员进展监理技术交底装备必要的监理设施。
2.在监理之前应对施工人员、施工机械设备、材料、施工及工艺或施工环境条件、质量理体系及上一道工序质量报验等进展全面检查并催促其及时全面履行现场质量责任特别在旁站时应检查施工的有关现场理人员、质量检查人员是否上岗。
3.对需要旁站的部位和工序、在详细条件〔施工已经检查符合设计和要求〕时施工现场施工负责人或质量检察员应在施工前24小时工程监理机构的监理人员在约定的时间到施工现场施行旁站监理。及时准确、的按沪BI表式内容认真填写必须有可追溯性。同时旁站完毕后施工的质检员也应在记录上签名确认。
4.在巡视、旁站监理过程中发现有违背设计施工承包合同和强迫性条文的行为时应及时制止并催促整改同时发现施工质量和平安隐患时应按规定程序及时上报并将整改处理的记录在案。
5.总监理工程师或总监代表或专业监理工程师应根据巡视、旁站检查记录确认某部位或工序的工程质量。
四、监理方式
1． 一般采用现场监视、检查的方式。详细是：一是目测——凭经历用视觉观测其施工质量；二是实测——采用线垂吊、直尺量、器具卡；三是抽验——采用测试仪器或设备等检测手段对实物抽样检验以判断施工质量。
2． 旁站监理工作为质量控制手段之一必须与巡视、平行检查等综合运用。
3． 发现质量和平安隐患除催促施工及时整改外还及时向工程总监或总监代表或专业监理工程师汇报有重大质量平安事故应立即书面向有关。
4． 工程监理机构根据本工程工程类型、规模和特点对涉及构造平安的重点部位和工序隐蔽工程和施工现的质量平安问题作音像资料应准确、完好和使工程开工后提供的音像资料能全面反映主要旁站监理内容、工程总体质量控制情况和工程施工过程中出现的质量平安问题处理情况。
五、监理的范围及内容
涉及建立工程构造工程和设备安装工程的平安和使用功能的关键部位和工序均应实行旁站监理及施行过程的巡视检查。其监理的主要范围是：
1.工程测量：建筑物测量控制基准点、轴线网、标高、垂直度和建筑物的沉降观测。
2.地基根底工程：桩基工程、承载力检测、施工缝、沉降缝及后浇带处理、根底回填土。
3.砌体工程：砌体、拉结筋设置、砂浆试块见证取样、外墙防渗漏措施。
4.混凝土构造工程：混凝土浇筑、塌落度、试块制作和养护、施工缝、伸缩缝和后浇带处理、钢筋安装、立模、拆模、施加予应力、构造吊装。
5.装饰装修工程：外墙门窗防渗漏、外墙门窗的喷淋试验。
6.给排水采暖工程：道埋深及坡度、埋地道敷设、基层处理、道接口质量、系统通水试验、水压试验、污水立的通球试验、饮用生活道的消检验。
7.建筑电气工程：电气设备的现场复验抽样检查、道线路暗敷预埋、电缆直埋、防雷工程引下线、接地极和接地装置焊接埋设、电气设备安装预埋件、绝缘电阻及接地电阻测试、电气系统调试及试运行。
8.工程材料的进场验收和见证取样送样检验。
9.新技术、新工艺、新材料、新设备的试验过程。
10.关键部位关键工序隐蔽工程的隐蔽过程。
11.工过程中出现严重质量问题和质量事故处理过程。
12.防渗漏措施的施行过程。
13.经施工图审查批准的施工图设计;
14.建立工程承包合同、委托监理合同；
15.经批准的施工组织设计、监理规划和监理施行细那么;
旁站监理时检查的主要内容：
1.施工部位或构件；
2.本班在岗工程负责人、质量检查员；
3.全数检查本班焊工考试合格证、认可范围、有效、起重工上岗证；
4.检查焊条烘干情况及记录填写；
5.焊缝检验记录；
6.高强度螺栓连接副检验记录；
7.试件见证取样人员、送样人员、时间及试件编；
8.焊接：
A.要求熔透的对接和角对接组合焊缝的焊脚尺寸；
B.焊缝外观质量和焊缝缺陷;
9.高强度螺栓连接：
A.高强度螺栓连接摩擦面的平整度和清洁度;
B.高强度螺栓穿入方式和方向及外露长度;
C.高强度螺栓初拧、终拧质量；
D.扩螺栓孔检查；
E.扭矩扳手使用状态；
10.钢构造安装：
A.地脚螺栓位置、垫板规格与柱底接触情况;
B.钢构件的中心线及标高基准点等标志;
C.安装顶紧面；
D.现场组对精度。
11.钢网架：
A.焊接球、螺栓球精度及外表缺陷;
B.网架螺栓紧固。
上述工作施工全数检查监理全数目测检查并在上、下午各进展两次测量检查。监理日记由责任监理员按日及时、客观、地填写不得编造必要时由照相或摄影配合监理日志的记录内容。施工工程负责人〔工长或质检员〕签字认可总监审核后存监理。
旁站监理后的检查工作：
1.焊缝探伤；
2.高强度螺栓终拧质量；
3.钢构造安装尺寸偏向；
4.座浆垫板允许偏向；
5.柱子垂直度；
6.钢架垂直度、侧向弯曲允许偏向；
7.钢构件顶紧面的安装质量；
8.承受动荷载构件允许偏向；
9.现场焊缝组对间隙；
10.钢构造整体垂直度；
11.钢构造整体平面弯曲；
12.主体构造总高度偏向检查；
13.钢构造的外观质量；
14.网架支座锚拴的紧固；
15.网架构造节点板及杆件的外观质量；
16.焊接球、螺栓球及杆件的外观质量；
17.网架构造拼装允许偏向；
18.网架构造完成后的挠度检查；
上述工作完毕后施工按进展质量验收检查。而后监理工程师对分项工程质量进展抽查并评估、签字最后由总监对旁站监理工作签署。
旁站监理检查要点：
 1.钢构造的安装必须按资质等级承接任务。
2.钢构造检测必须通过计量认证和资质证书。
3.焊工必须经考试合格并获得合格证书。持证焊工必须在其考试合格项及其认可范围内施焊。
检查数量：全数检查。
检查：检查焊工合格证及其认可范围、有效
4.钢构造工程原材料
(1)钢材、钢铸件的品种、规格、性能等应符合现行和设计要求。进口钢材的质量应符合设计和合同规定的要求。
检查数量：全数检查。

(6)用于承重构造的冷弯薄壁型钢、轻型热轧型钢和钢板应采用现行?碳素构造钢技?GB/T1700规定的Q235和?低合金高强度构造钢?GB/T1591规定的(16Mn)钢材。当有可靠根据时亦可采用其他牌的钢材。
5.钢构造所采用的连接材料：
(1)焊接材料的品种、规格、性能等应符合现行和设计要求。
检查数量：全数检查。

(5)钢构造连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓〔机械型和化学试剂型〕、地脚锚栓等紧固件及螺母、垫圈等配件其品种、规格、性能等应符合现行和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力〔预拉力〕的检验。
检查数量：全数检查。

(9)对建筑构造的平安等级为一级,跨度4Om及以上的公共建筑网架构造,且设计有要求时应按以下工程进展节点承载力试验其结果应符合以下规定：
a、焊接球节点应按设计指定规格的球及其匹配的钢焊接成试件进展轴心拉、压承受力试验其试验破坏荷载值大于或等于1.6倍设计承受力为合格；

6.钢构造焊接应符合以下要求:

检查数量：全数检查。
检验：检查超声波或射线探伤记录。

焊缝质量等级
一级
二级
缺陷
超声波探伤
评定等级
Ⅱ
Ⅲ
检验等级
B级
B级
探伤比例
100
20
缺陷
射线探伤
评定等级
Ⅱ
Ⅲ
检验等级
AB级
AB级
探伤比例
100
20
注：探伤比例的计算应按以下原那么确定：〔1〕对工厂制作焊缝应按每条焊缝计算百分比且探伤长度应不小于200mm当焊缝长度缺乏200mm时应对整条焊缝进展探伤；〔2〕对现场安装焊缝应按同一类型、同一施焊条件的焊缝条数计算百分比探伤长度应不小于200mm并应不少于1条焊缝。

①焊接前应熟悉冷弯薄壁型钢的特点和焊接工艺所规定的焊接、焊接程序和技术措施,根据试验确定详细焊接参数,保证焊接质量;
②焊接前应将焊接部位的铁锈、污垢、积水等去除干净,焊条应进展烘干处理;
③型钢对接焊接或沿截面围焊时,不得在同一位置起弧灭弧,而应盖过起弧处一段间隔 前方能灭弧,也不得在钢材的非焊接部位和焊缝端部起弧或灭弧;
④构件所有焊缝的弧坑必须填满,钢材上不得有肉眼可见的咬肉。
⑤必须去除焊缝外表的熔渣;
⑥焊接成型的型钢,焊接前应采取反变形措施,以减少焊接变形;
⑦对接焊缝施焊时,必须根据详细情况采用适宜的焊接措施(如预留空隙、垫衬板单面焊及双面焊等),以保证焊透;
⑧电阻点焊的各项工艺参数(如通电时间、焊接电流、电极压力等)的选择应保证焊点抗剪强度试验合格,在施焊过程中,各项参数均应保持相对稳定,焊件接触面应严贴合.
7.钢构造高强螺栓连接应符合以下要求:

(2)钢构造制作和安装应按的规定分别进展高强度螺栓连接摩擦面的抗滑移系数试验和复验现场处理的构件摩擦面应单独进展摩擦面抗滑移系数试验其结果应符合设计要求。
检查数量：见本附录B。

(5)螺栓球节点网架总拼完成后高强度螺栓与球节点应紧固连接高强度螺栓终拧入螺栓球内的螺纹长度不应小于1.0d〔d为螺栓直径〕连接处不应出现有间隙、松动等未拧紧情况。
8.钢构造的安装应符合以下规定:

项 目
允许偏向
顶面标高
0.0
-3.0
程度度
l/1000
位 置
20.0

项 目
允许偏向
支撑面
标高
+3.0
程度度
l/1000
地脚螺栓〔锚栓〕
螺栓中心偏移
5.0
预留孔中心偏移
10.0

(6)钢构造主要构件安装就位后,应立即进展校正、固定。当天安装的钢构件应形成稳定的空间体系。

和侧向弯曲矢高的允许偏向〔mm〕
工程
跨中的垂直度
侧向弯曲矢高f
允许偏向
h/250
且不应大于15.0
l≤30m
30m<l≤60m
l>60m
l/1000,且不应大于10.0
l/1000,且不应大于30.0
l/1000,且不应大于50.0

(11)吊车梁和吊车行架不应下挠。
检查数量：全数检查。

(12)主体构造的整体垂直度和整体平面弯曲的允许偏向应符合规定。
检查数量：对主要立面全部检查。对每个所检查的立面除两列角柱外尚应至少选取一列中间柱。
检验：采用经纬仪、全站仪等测量。

工程
单层钢构造允许偏向
多层及高层钢构造允许偏向
主体构造的整体垂直度
H/1000且不应大于25.0
(H/2500+10.0)且不应大于50.0
主体构造的整体平面弯曲
H/1500,且不应大于25.0
L/1500,且不应大于25.0

项次
构 件 类 别
允许挠度
1
手动或电动葫芦的轨道梁
L/400
2
有重轨〔重量等于或大于38kg/m〕轨道的工作平台梁
有轻轨〔重量等于或小于24kg/m〕轨道的工作平台梁
L/600
L/400
3
楼盖和工作平台梁〔第2项除外〕、平台板
〔1〕   主梁〔包括设有悬挂起重设备的梁〕
〔2〕   楼梯梁
〔3〕   平台板

L/400
L/250
L/150
4
屋盖檩条
〔1〕   无积灰的瓦楞铁和石棉瓦屋面
〔2〕   压型钢板、有积灰的瓦楞铁和石棉瓦等屋面
〔3〕   其他屋面

L/150
L/200
L/200
5
墙架构件
〔1〕   支柱
〔2〕   抗风行架〔作为连续支柱的支承时〕
〔3〕   砌体墙两
〔4〕   压型钢板、瓦楞铁和石棉瓦墙面的横梁
〔5〕   带有玻璃窗的横梁〔竖直和程度方向〕

L/400
L/1000
L/300
L/200
L/200

(14)(冷弯薄壁型钢构造)构件进展组装和工地拼装时应符合以下要求:
①组装平台和拼装平台的模胎应测平,并加以固定,使构件重心线在同一程度面上,其误差不得大于3mm;
②应按施工图严格控制几何尺寸,构造的工作线与杆件的重心线(或螺栓中心线)应交汇于节点中心,两者的误差不得大于3mm
③杆件应防止弯扭,拼装时其外表中心线的偏向不得大于3mm;
④杆件搭接和对接时的错缝或错位均不得大于0.5mm;
⑤临时点焊的位置应在焊缝部位内,不得将钢材烧穿,所用焊条应与正式焊接用的焊条一样；
⑥构件之间连接孔中心线的位置的误差不得大于2mm；
⑦
(15)冷弯薄壁型钢构造的安装应符合以下要求:
①构造吊装前应检查和校核构件互相之间的关系尺寸,标高和构件本身安装孔的关系尺寸,并检查构件的部分变形,以便发现问题,在地面预先矫正或妥善解决;
结②构吊装时,应采取适当措施,防止产生过大的弯扭变形,并应垫好绳扣与构件的接触部位,以免损伤构件;
③已安装就位的冷弯薄壁型钢构件不得在主要受力部位加焊其他物件;
④安装屋面前应采取措施保证拉条拉紧和檩条的正确位置,檩条的扭角不得大于3o。
⑤
9.钢网架构造尚应符合以下要求:
(1)焊接节点网架所有焊缝均须进展外观检查,并作出记录。对大、中跨度钢网架的拉杆与球的对

(2)交工验收时,应检查网架的纵横向边长偏向,支承点的中心偏移和高度偏向。纵横向边长偏向允许值应为长度的1/2000,且不应大于3Omm;中心偏移允许值应为网架跨度的1/3000,且不应大于3Omm;高度偏向允许值:对周边支承的网架相邻点之间,应为相邻支座间距的1/400,且不应大于15mm,与最低点之间,应为3Omm;对多点支承的网架,应为相邻支座间间隔 的1/800,且不应大于3Omm。
(3)施工完成后,应测量网架的挠度值(包括网架自重的挠度及屋面工程完成后的挠度),所测的挠度平均值,不应大于设计值的15,实测的挠度曲线应存档。网架的挠度观测点:对小跨度,设在下弦一点,对大中跨度,可设五点,下弦一点,两向下弦跨度四等分点处各二点,对三向网架应测量每向跨度三个四等分处的挠度。
(4)钢网架构造总拼完成后及屋面工程完成后应分别测量其挠度值且所测的挠度值不应超过相应设计值的1.15倍。
检查数量：跨度24m及以下钢网架构造测量下弦一点；跨度24m以上钢网架构造测量下弦一点及各下弦跨度的四等分点。
。

巡视、旁站控制要点
序
工程部位
检查方式
参加人员
检查工程按施工和施工图要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
监理工程师
监理员
1
一、地基与根底工程
〔一〕土方工程
工程测量
√

√
√
√
1、 部门复核签认的建筑物或小区的红线；
2、 建〔构〕筑物测量控制基准点复核、轴线网、标高；
3、 边〔构〕筑垂直度和沉降观测。
2
土方开挖
√

√
√
1、按设计要求和规定的放坡；2、持力层土质情况与勘察、设计要求相吻合地基验槽记录；3、机械开挖土方时间隔 桩顶300mm以上应由人工开挖；4、遇有暗浜淤泥或橡皮土按设计要求挖干净后分层回填砂垫层并有环试验。
3
回填土
√

√
√
√
1、 检查土料质量、含水量控制填土分层厚度压实程度、环试验；
2、 填土施工完毕检查标高、边坡坡度。
4
〔二〕桩基工程
垂直桩

√
√
√
√
1、机械设备选型及其鉴定合格证件；2、桩构件及其焊接材料合格证件；3、试桩记录〔确定锤击数、贯入度〕；4、接桩焊接记录施工记录；5、桩位复核、桩顶标高、垂直度；6、检测；7、开工图；8、周边地上、地下线及建〔构〕筑物监测。
5
〔三〕地下防水工程
防水混凝土

√
√
√
√
1、材料合格证及复试；2、截面尺寸、测量放样、轴线、标高；3、试块留置、配合比、混凝土浇捣实及养护及时；4、施工缝、变形缝、止水片、穿墙件及铁件留置；5、外表平整度、垂直度、防水涂层厚度、粘结强度。
6
水泥砂浆防潮层
√

√
1、原材料合格证及复试；2、试块留置、配合比、计量准确、砼浇捣实及养护及时；3、测量放线、轴线、标高。
序
工程部位
检查方式
参加人员
检查工程按施工和施工图要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
7

〔四〕混凝土根底
模板安装

√

√
√
1、 轴线位置、标高、垂直度；
2、 截面尺寸、外表平整度和相邻两板外表上下差；
3、 板接缝宽度；
4、 预埋件、预留洞位置正确；
5、 模板支撑体系刚度、稳定结实。
8
钢筋绑扎

√

√
√
1、 钢筋规格、形状、尺寸、数量、间距、锚固长度、接头设置和保护层厚度；
2、 预埋件型、位置、数量、锚固；
3、 钢筋加区箍筋数量、直径、间距。
10
后浇带

√
√
√
√
1、 混凝土凿毛、清理干净、冲洗、无积水；
2、 钢筋焊接模板支撑结实；
3、 配合比计量正确、微膨胀砼比原设计强度高一级留置试块一组养护及时。
12

〔五〕砌体根底
砖砌体
√

√
1、材料合格证及复试；2、皮数杆、轴线、标高、留槎和接槎、预埋件和预留孔洞；3、砂浆配合比、计量留置试块；4、先日潮湿砖〔冬季施工不得浇水潮湿砖〕、灰缝均匀饱满横平竖直无瞎缝、无透缝；用实心砖、水泥砂浆砌筑。
13
砼砌块砌体
√

√
1、砌块龄不应小于28天、必须采用实心试块和水泥砂浆砌筑；2、皮数杆、轴线、标高、留槎和接槎；3、砂浆配合比、计量、留置试块；4、先日潮湿砖〔冬季施工不得浇水潮湿砖〕、灰缝均匀饱满横平竖直无瞎缝、无透缝；
序

工程部位

检查方式
参加人员
检查工程按施工和施工图要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
14
二、主体构造工程
〔六〕混凝土构造
模板工程
√

√
1、 线、轴线、标高准确、起拱；
2、 模板设计应根据工程构造形式荷载大小、地基类别施工设备和材料供给等条件；
3、 模板及其支架体系应具有足够的承载才能、刚度和稳定性可靠地承受浇筑砼的重量侧压力的荷载；
4、 上、下层支架的立柱应对准并铺设垫板；
5、 拆模时间按规定的砼强度；
6、 预埋件、预留孔洞应安装结实；
7、 预制构件和后浇带的拆模和支顶应符合施工技术方案。
15
钢筋工程

√
√
√
√
1、 钢筋合格证、出厂检验和按规定见证取样、复试；
2、 钢筋制作、安装应符合设计要求和规定焊接接头按规定见证取样、试验；
3、 发现钢筋脆裂、焊接性能不良或力学性能显著不正常现象时应对该批钢筋进展化学成分检验或其它专项检验；
4、 受力钢筋的品种、级别、规格、数量、必须符合设计要求接头的设置符合要求；
5、 梁、柱加箍筋符合设计和施工要求；
6、 钢筋未经检查验收合格不得封模隐蔽。
序
工程部位
检查方式
参加人员
检查工程按施工和施工图要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
16
三、建筑装饰、装修工程
〔七〕楼地面工程
整体面层
√

√
1、 原材料的合格证和相应的按规定见证、取样的复试；
2、 按设计要求和规定要求进展各种整体面层施工；
3、 严格作好基层处理并做好隐蔽验收监理签认方可进展下一道工序施工；
4、 面层完工后应及时覆盖草袋定时进展洒水养护到达规定强度方可上人并做好成品保护。严禁面层完工后进展水电安装工程施工应提早完成各种道试压后进展电气埋设护套并已穿线完墙面、天棚的工程全部完工后进展。
17
一般抹灰工程体面层
√

√
1、 基层外表的尘土、油污、油渍等去除干净墙体孔洞封堵实并作隐蔽工程验收后先日洒水潮湿；
2、 按设计要求和规定要求进展施工和检验有排水要求的部位应作滴水线或挂落线；
3、 原材料合格证及相关的见证、取样复试；
4、 抹灰总厚度≥35mm时应采取加强措施不同材料基体交接处外表的抹灰应采取防裂措施应做好施工记录和隐蔽工程验收记录；
1． 内外墙、天棚的抹灰层和基层之间必须黏结结实抹灰层应无脱落、空鼓、面层应无爆灰或裂缝。
序
工程部位
检查方式
参加人员
检查工程按施工和施工图要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
18
五、建筑给排水及采暖工程
〔十一〕室内给水系统
给水道和配件安装
√

√
1、按设计验收规定要求施工要有施工组织设计；2、材料设备及其配件必须有合格证 设备和主要器具应有安装使用说明书性能检测进场验收记录监理人员签认的报验收单方可使用阀门应先试压后安装；3、审查具有相应资质的专业施工进展施工施工人员应持上岗证；4、地下室或地下构筑物外墙有道穿过时应采取防水措施对有严格要求的建筑物必须采取柔性防水套；凡道穿过伸缩缝、抗震缝、沉降缝敷设时应根据情况采取保护措施〔墙两侧柔性连接收道或保温层外皮上下部留有≥150mm的净空〕穿墙处应做成方型补偿器,程度安装不得竖向安装,道支吊,托架安装化、化；5、各种承压道系统和设备应作水压试验非承压道系统和设备应做灌水试验在交付使用前必须冲洗和消并经有关部门取样检验符合方可使用；6、室内直埋给水道〔塑料道复合道除外〕应作防腐处理其防腐层材质和构造应符合设计要求给水引入与排水的程度净距不得小于1M室内给水与排水道平行敷设时两净距不得小于0.5M穿插敷设时垂直净距不得小于150mm,给水应在排水之上假设给水必须在排水之下时给水加套其长度不得小于排水径的3倍给水作水在试验记录排水作灌水试验记录并作好隐蔽工程验收记录经监理人员检验前方可回填土；7、水表安装应便于检修不受曝晒污染和冻结的地方；8、所有线安装应横平竖直涂饰均匀美观无压封布麻丝外露现象。
序
工程部位
检查
方式
参加人员
检查工程按施工和施工图要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
19
五、建筑给排水及采暖工程
〔十二〕室内排水系统
排水道和配件安装
√

√
√
1、按设计验收规定要求施工应有施工组织设计；
2、检查所有材料、设备、器具及其附件的合格证、性能检测进场验收记录专业施工队伍的资质施工人员上岗证；
3、隐蔽或埋地的排水道在隐蔽前必须做灌水试验其灌水高度应不低于卫生器具的上边缘或地坪面；
4、注意：①易振动的雨水应使用钢②排水塑料必须设置伸缩节其间距不得大于4m高层建筑中明设排水塑料道应设置阻火圈或防火套③排水主立及程度干应100作通球试验其球径应≥2/3De；
5、生活污水道上应按设计和规定要求设置检查口或清扫口：A、当设计无要求时在立上应每一层设一个检查口但在最底层和有卫生器具的高层都必须设置其检查口中心高度距地面一般为1m；B、在连接2个大便器或2个及3个以上的卫生器具的污水横应设置清扫口；在转角小于135度的排水横上应设置检查口或清扫口；
6、排水道上的钓钩或卡箍应固定在承重墙上其支、吊架的间距应严格按设计和要求设置结实；
7、排水通气不得与风道或烟道连接且应高出屋面300mm未经消处理的含菌污水不得与其它排水连接饮食业工艺设备引出的排水及饮用水水的溢流不得与污水直接连接；
8、卫生器具的支、托架必须防腐良好安装平整、结实、稳定、严紧其道与楼板的结合部位应采取可靠的防渗漏措施。
20
雨水道及配件安装
√

√
21
卫生器具安装
√

√
序
工程部位
检查方式
参加人员
检查工程按施工和施工图要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
22
五、建筑给排水及采暖工程
〔十三〕室外给水网
给水道安装
√

1、按设计〔图集\施工图〕和验收规定要求施工应有施工组织设计〔或方案〕；
2、检查所有材料、设备、器具及其附件的合格证、性能检测进场验收记录专业施工队伍的资质施工人员持证上岗；
3、注意：①塑料道不得露天架空敷设否那么应有保温和防晒措施；②埋地敷设时应在冰冻线以下否那么采取可靠防冻保温防潮措施项复工埋深500mm道路部位埋深700mm且不得直接污水井化粪池、公共厕所等污染源③排水主立及程度干应100作通球试验其球径应≥2/3De；
4、生活污水道上应按设计和规定要求设置检查口或清扫口：A、当设计无要求时在立上应每一层设一个检查口但在最底层和有卫生器具的高层都必须设置其检查口中心高度距地面一般为1m；B、在连接2个大便器或2个及3个以上的卫生器具的污水横应设置清扫口；在转角小于135度的排水横上应设置检查口或清扫口；
5、排水道上的钓钩或卡箍应固定在承重墙上其支、吊架的间距应严格按设计和要求设置结实；
6、卫生器具的支、托架必须防腐良好安装平整、结实、稳定、严紧其道与楼板的结合部位应采取可靠的防渗漏措施。应注意：①有饰面的浴盆应留有通向浴盆排水口的检修门；②排水栓和地漏的安装应平正、结实低于排水外表周边无渗漏地漏水封高度不得小于50mm③卫生器具安装应采用预埋螺栓或膨胀螺栓安装固定严禁在墙体打埋木塞采用钉或安装固定。
23
消防水泵结合器和消火栓安装
√

√
√
24
沟和井室
√

√
序
工程部位
检查
方式
参加人员
检查工程按施工和施工图
要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
25
五、建筑给排水及采暖工程
〔十三〕室外给水网
排
水

道
安
装
√

√
√
1、按设计中〔施工图、图集及其说明〕和验收规定要求施工应有施工组织设计〔或方案〕；
2、审查所有材料、设备、器具的合格证、性能检测、进场验收记录、专业施工队伍的资质施工人员持证上岗施工日记；
3、各种排水井、沟、池均应做到混凝土底版其厚度不得小于100mm且应留置砼试块砼强度试验井、池内外表应用防水砂浆抹平无渗漏；
4、排水道的坡度必须符合设计和有关规定严禁无坡和倒坡埋设前必须以检查井分段做灌水和通水试验排水畅通无堵接口无渗漏。
5、使用铸铁应用水泥捻口时油麻填塞实接口水泥实饱满其接口水泥面凹入承口边缘的且深度不得大于2mm注意：承插接口的排水道安装时道和件的承口应与水流方向相反铸铁外壁在安装前应除锈涂两遍沥青漆。
6、混凝土土或钢筋砼采用抹带接口时应注意：抹带前应将口外壁凿毛扫净用水潮湿钢丝网应在道就位前放入下方抹压砂浆时应将钢丝网抹压结实钢丝网不得外露抹带厚度不得小于壁厚度其宽度为80~100mm抹带一般〔除径小于500mm外〕分两次抹成后覆盖洒水养护不得有裂纹。
26
排
水

沟
与
井
室

序
工程部位
检查
方式
参加人员
检查工程按施工和施工图
要求内容
分部
子分部
分项
巡视
旁站
总监(总监代表〕
专业监理工程师
监理员
40
六、建筑电气工程
〔十四〕室内电器
室内电气动力装置和安装
√

√
√
1、按设计和施工质量验收规定要求施工应有施工组织设计或施工技术方案；
2、所有材料、设备及配件的合格证书、性能检测进场验收记录施工日记设备安装说明书；
3、审查专业施工队伍资质施工人员上岗证必须持证上岗；
4、墙体内护套应先埋后砌筑砼和楼板的护套应保证间距〔程度、垂直和穿插〕和保护厚度应不小于150mm假设不能保证时应采取加强措施同时防止后开槽埋设假设有遗留时应按有关规定开槽补埋护套但不得在空心砌块砌体开程度槽敷设或将梁板内钢筋割断并应用水泥砂浆嵌实护套集中处应采取加强措施埋设的盒、箱应固定牢靠同一房间应在同一标高其外表应与墙体装饰抹灰平面吊扇和重型灯具地吊点应预埋吊钩或预埋件并经拉力测试；
5、变配点间地变压器柜、盘安装应平整、顺直接线横平竖直固定结实引出线或进入线应敷设并留有余量桥架槽板埋设结实整齐、美观穿楼板地槽板间隙应用耐火泥封严电机应抽蕊检查并做好记录；
6、建筑物伸缩缝处应安装伸缩补偿装置消费厂房地起重设备应安装滑接线和挪动式软电缆滑接器及绝缘导；
7、利用根底钢筋作接地极时要求可靠绑扎并将其中一根立筋延长做避雷引下线引下线在引出点上方采用镀锌扁钢或圆钢直到屋面避雷引下线地连接为焊接搭接长度为扁钢宽度的二倍或圆钢直径的六倍为防止整个工程施工完后测量接地电阻值达不到规定时导致返工因此在每次隐蔽前均应测量接地电阻值当避雷引下线与屋顶接闪器连接前也应测量接地电阻在距室外地坪1.6m处预埋连接板并焊上测试卡子；
8、内穿线导线连接线路检查绝缘电阻测试灯具开关安装箱盒防腐处理通电调试等均应有序进展但不同回路不同电压的导线不应穿入同一根内。
41
室内电气照明装置安装
√

√
√
42
室内灯饰
√

√
43
避雷及接地装置安装
√

√
√

内容总结

（1）灵宝城东产业聚集区厂房
旁
站
监
理
实
施
细
那么

编制人：赵荣升
审核人：陈秀文

河南诚信工程监理咨询
二零一零年八月十

一、工程概况
工程名称：灵宝城东产业集聚区
工程：灵宝东区
工程建立方案工：方案开工日为2021年8月28日施工总工109天
工程规模：共23栋厂房轻钢构造其中一标段一层厂房11栋二层一栋
（2）5.装饰装修工程：外墙门窗防渗漏、外墙门窗的喷淋试验
