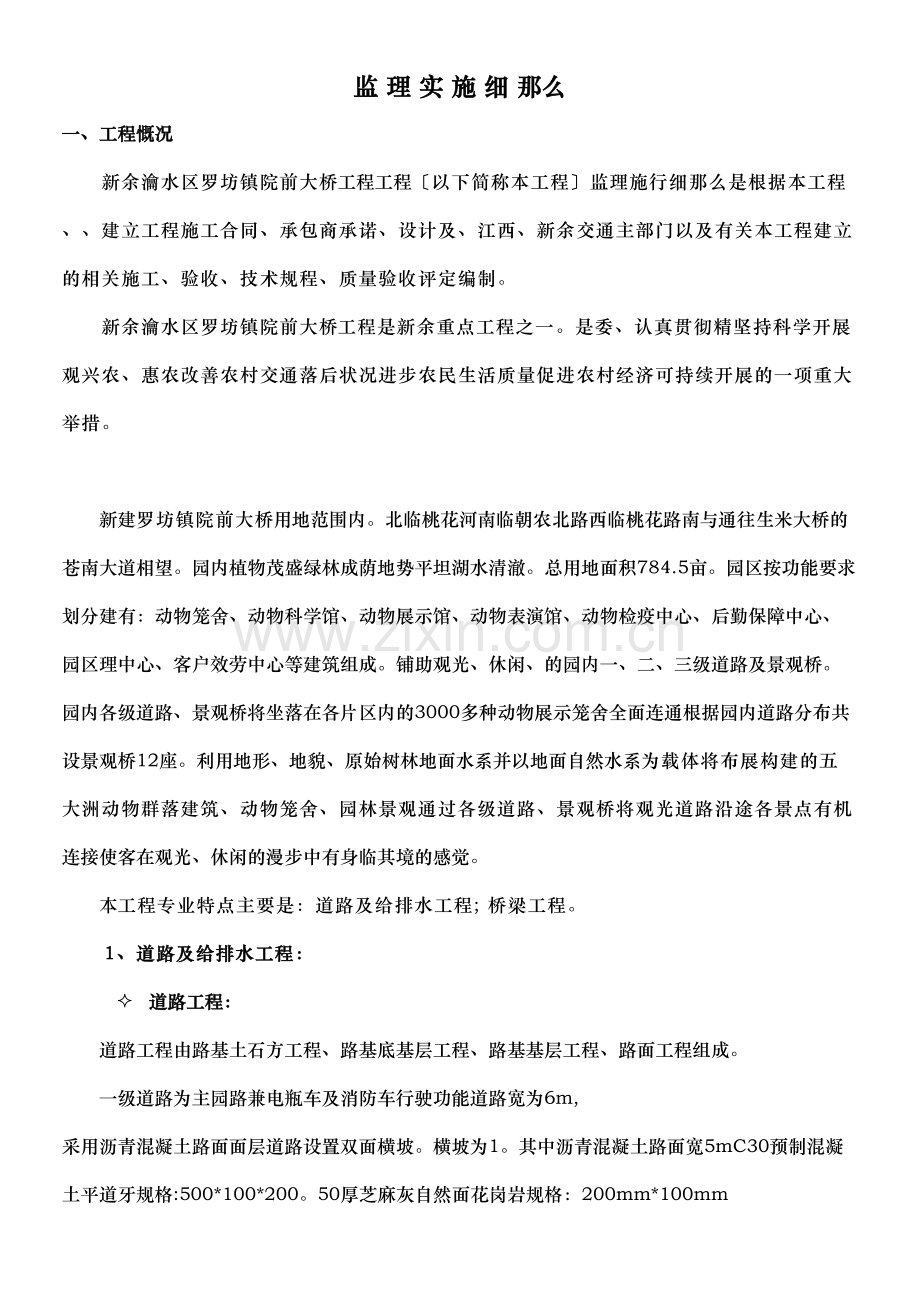

南(nn)昌(chng)市(sh)动(dng)物(w)园(yun)迁(qin)建(jin)工(gng)程(chng)景(jng)观(gun)桥(qio)、道(do)路(l)及(j)给(gi)排(pi)水(shu)工(gng)程(chng)项(xing)目(m) 监理施行细那么 沈庞 江(jing)西(x)中(zhng)昌(chng)工(gng)程(chng)咨(z)询(xn)监(jin)理(l)有(yu)限(xin)公(gng)司(s)二零零八年八月编制监 理 实 施 细 那么一、工程慨况新余瀹水区罗坊镇院前大桥工程工程以下简称本工程监理施行细那么是根据本工程、建立工程施工合同、承包商承诺、设计及、江西、新余交通主部门以及有关本工程建立的相关施工、验收、技术规程、质量验收评定编制。新余瀹水区罗坊镇院前大桥工程是新余重点工程之一。是委、认真贯彻精坚持科学开展观兴农、惠农改善农村交通落后状况进步农民生活质量促进农村经济可持续开展的一项重大举措。新建罗坊镇院前大桥用地范围内。北临桃花河南临朝农北路西临桃花路南与通往生米大桥的苍南大道相望。园内植物茂盛绿林成荫地势平坦湖水清澈。总用地面积784.5亩。园区按功能要求划分建有：动物笼舍、动物科学馆、动物展示馆、动物表演馆、动物检疫中心、后勤保障中心、园区理中心、客户效劳中心等建筑组成。铺助观光、休闲、的园内一、二、三级道路及景观桥。园内各级道路、景观桥将坐落在各片区内的3000多种动物展示笼舍全面连通根据园内道路分布共设景观桥12座。利用地形、地貌、原始树林地面水系并以地面自然水系为载体将布展构建的五大洲动物群落建筑、动物笼舍、园林景观通过各级道路、景观桥将观光道路沿途各景点有机连接使客在观光、休闲的漫步中有身临其境的感觉。本工程专业特点主要是：道路及给排水工程; 桥梁工程。1、道路及给排水工程： 道路工程：道路工程由路基土石方工程、路基底基层工程、路基基层工程、路面工程组成。一级道路为主园路兼电瓶车及消防车行驶功能道路宽为6m, 采用沥青混凝土路面面层道路设置双面横坡。横坡为1。其中沥青混凝土路面宽5mC30预制混凝土平道牙规格:500*100*200。50厚芝麻灰自然面花岗岩规格：200mm*100mm 封铺砌。土路基压实度95底基层180厚4水泥石粉碴。基层220厚6水泥石粉碴要求板结良好芯样完好。二级道路宽为主园路至各区域的主要览线路兼电瓶车及消防车行驶功能道路宽为4M路面面层根据园内各景区要求及道路功能分别设置。道路设为单面坡横坡为1。其中无砂性混凝土面层宽3.8m棕红色烧面花岗岩平道牙规格:500mm*100mm*200mm,。土路基顶压实度95底基层180厚4水泥石粉碴。基层C20水泥砼150厚转角半径R=12M每1/4周长设置胀缝用涂沥青软木板填缝。每5米设置缩缝用聚氯乙烯胶泥填缝。面层采用无砂性混凝土面层,分二次压实(上层50厚,骨料粒径36,下层60厚,骨料粒径12),骨料采用棕红色花岗岩碎石,浸泡、清洗干净后参加水泥拌和,骨料/棕红色水泥=15。待砼终凝后清冼外表。三级道路宽分别为各区域内人行及车行览线路道路竞为2M、2.5M、3M。路面面层材质按各景区特色选用。道路工程的路基压实度是道路施工质量的主控工程,路基压实与否将直接影响道路的使用所以路基压实度必须到达设计要求。本工程路面标高设计较为平坦起伏不大。路基持力均为素填土和粉质粘土土质强度相对不高清表后应及时平整、碾压以免形成部分积水影响路基的稳定性。个别不良土地段需换填透水性材料方能进展作业。对挖方地段和零填反挖与路堑应采取一定措施以到达设计提出土基回弹模量的要求。园内道路路面构造与各级道路穿插处须精心施工与各景观桥搭板链接等问题是本工程的专业特点平面标高及竖向布置在施工中加以重视。本工程地下线较多所有线的埋设应一步到位对纵横穿插的线应注意上下高程的控制。道施工完毕后要注意路基回填的质量分层夯填以保证路基的稳定和施工连续性尽量防止反复开挖填筑给路基带来的不利影响。 给排水工程：室外消防、生活给水、绿化浇灌系统；给水道系统由政网驳口引入驳接口为DN200压力不小于0.35Mpa绿化浇灌用水由园内给水系统设加压泵分片、分区供给。园区内生活、消防设计为环路二路进水小区干采用钢丝骨架塑料聚乙烯复合。室外消防栓沿消防线布设间隔 路边1M间距不大于120M。给水道DN100采用HDPE电熔连接。HDPE公称压力等级1.0Mpa。当DN100时采用钢丝骨架塑料聚乙烯复合电熔连接。绿化浇灌喷淋系统图已作修改按新版线图施工。给水道阀门井详见05S502-16图集。室外消火栓采用地上式消火栓SS100/65-1.C型,详见01S201-8图集。给水道应敷设在经过夯实的天然地基上如为回填土应做灰土垫层300mm厚给水道覆土深度为车行道下不小于0.7M人行道下不小于0.5M。给水道敷设施工标高与其它线有冲突时应执行电信、强弱电在上给水居中雨、污排水在下的原那么。镀锌给水及件在埋地前道外壁应刷冷底子油一道石油沥青二度。道试压：政给水0.6MP加压水1.2MP加压消防给水1.6MP。水压试验时先升至试验压力,观测非常钟,压力下降不大于0.05Mpa,道接口及件无裂缝、渗漏。然后将压力升至工作压力无渗漏为合格。室外雨、污水排水系统：园内排水体制采用雨、污水分流体制。园内厕所单体建筑排污、排废动物笼舍冲洗废水先进入化粪池沉淀后再由园内污水网排入政污水搜集系园区内除停车场外不设雨水网根椐地形情况部分设雨水或沟排入园内自然水系。在水系末端设溢流槽将雨水排入政雨水网。雨、污排水道均采用双壁波纹UPVC环钢度8KN/m2弹性封橡胶圈承口连接。道采用天然级配砂砾石垫层100厚顶 500mm用中粗砂回填灌水实沟回填应分层夯实每层松填厚度不得大于300mm。在车行道上的所有污水、雨水、给水阀门检查井井盖采用重型球墨铸铁双层井座和井盖井盖顶面标高与路面平。人行道和绿化带上的检查井井座和井盖采用轻型球墨单层井座及井盖井盖顶面标高高出室外地面标高50 mm。2、桥梁工程景观桥工程由桥梁根底工程钢筋砼工程桥面铺装、装饰工程等桥梁构造由钢筋砼根底、钢筋砼梁柱、钢筋砼桥面三大部分组成。根底持力特怔为:120Kpa。柱下根底及底圈梁:C25商品砼钢筋:HPB235;抗拉强度Fy=210N/mm2 HPB335; 抗拉强度Fy=300N/mm2桥梁构造设计为钢筋砼构造：砼强度和工程材料质量的稳定性是保证园内桥梁整体强度和稳定性的先决条件。桥面铺装砼根据?公路水泥砼路面施工技术?JTG-F10-2000砼抗折强度应不小于5.0Mpa。桥台浆砌片石挡墙砌筑基底承载力同桥根底。 桥梁名称及主要技术指标统计表桥梁名称柱下根底桥长.宽.高梁.柱.板截面桥面铺装及装饰白虎桥下2600*2600 mm上1600*1600 mm桥长:33m梁:400*800mm 300*600mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:20厚1:2.5水泥砂桨砌烧制青砖柱面:湿挂花岗岩桥宽:7m下2200*2200 mm上1200*1200 mm桥面标高柱:500*500mm21.90 m板厚：180 mm桥下3000*3000 mm上2000*2000 mm桥长:35m梁:400*700mm 350*600mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:20厚1:2.5水泥砂桨砌烧制青砖柱面:湿挂花岗岩桥宽:5 m下2400*2400 mm上1400*1400 mm桥面标高:21.70 m柱:500*500mm板厚：200 mm铜牛桥铜牛桥下3000*3000 mm上2000*2000 mm长:37.5m梁:400*800mm 300*700mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:20厚1:2.5水泥砂桨砌烧制青砖柱面:湿挂花岗岩桥宽:7 m下2400*2400 mm上1400*1400 mm桥面标高:21.70 m柱:500*500mm1000*1200 mm板厚：18 0 mm铜雀桥下1800*1800 mm上 800*800 mm桥长:28 m桥宽:4 m桥面标高:21.0 0 m梁:300*600mm 300*400mm柱:500*500mm板厚：150 mm平面:50厚成品防腐木150 mm宽金蛇桥下1800*2400 mm上 800*1400 mm桥长:36 m梁:400*500mm 300*500mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:2厚1:2.5水泥砂桨贴花岗岩桥宽:3 m桥面标高:20.0 0 m柱:400*600mm板厚：150 mm铜羊桥下1800*2400 mm上 800*1400 mm桥长:22 m梁:400*500mm 300*500mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:2厚1:2.5水泥砂桨贴花岗岩宽:2.5 m桥面标高:20.00m柱:400*600mm板厚：150 mm景观桥(一)下3100*3100 mm上2600*2600 mm桥长:28 m梁:400*700mm平面:30厚1:3干硬水泥砂桨;花岗岩碎拼立面:20厚1:2.5水泥砂桨, 花岗岩碎拼柱面:湿挂花岗岩桥宽:5 m柱:500*500mm下2600*2600 mm上1600*1600 mm桥面标高:21.70m板厚:200 mm景观桥(二)下2500*2500 mm上1500*1500 mm桥长:32 m梁:400*700mm 300*600 mm平面:30厚1:3干硬水泥砂桨;花岗岩碎拼立面:20厚1:2.5水泥砂桨, 花岗岩碎拼柱面:湿挂花岗岩桥宽:7 m桥面标高:21.70m柱:500*500mm板厚:180mm景观桥(三)下2400*2400 mm上1400*1400 mm桥长:38 m桥宽:7 m梁:300*600mm 330*400 mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:20厚1:2.5水泥砂桨粉刷,外墙涂料三度柱面:碎拼花岗岩下1900*1900 mm上900*900 mm桥面标高:21.50m柱:500*500mm板厚:180mm景观桥(四)下1800*1800 mm上800*800 mm桥长:28 m梁:300*700mm 300*400 mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:20厚1:2.5水泥砂桨粉刷,外墙涂料三度柱面:碎拼花岗岩桥宽:5 m1600*1600 mm桥面标高:21.50m柱:500*500mm板厚:180mm景观桥(五)下2300*2300 mm上1300*1300 mm桥长:34.6 m梁:300*700mm 300*600 mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:20厚1:2.5水泥砂桨粉刷,外墙涂料三度柱面:碎拼花岗岩桥宽:7 m下2100*2100 mm上1100*1100 mm桥面标高:21.50m柱:500*500mm板厚:180mm景观桥(六)下1900*1900 mm上900*900 mm 桥长:18.4 m梁:300*500mm平面:30厚1:3干硬水泥砂桨铺烧制青砖;立面:20厚1:2.5水泥砂桨粉刷,外墙涂料三度柱面:碎拼花岗岩桥宽:5 m柱:500*500mm桥面标高:21.5m板厚:180mm第一章 总 那么1. 1目的为加强南昌动物园迁建工程委托监理合同“三控制、二理、一协调进步本工程的效益和社会效益使本工程施工监理目的明确、责任明晰、程序合理、统一根据、建立工程施工合同、承包商承诺、设计、及、江西、南昌建立主部门有关本工程建立的相关施工、验收、技术、规程和质量验收评定结合施工现场条件特制定本细那么。1. 2目的保证体系本工程实行在和业主监视下的“总监理工程师负责制委派南昌动物园迁建工程工程监理部施行监理、承包人按合同要求、履行职责的三级目的保证体系。1. 3监理原那么1、 认真贯彻执行和地方有关施工监理的各项方针政策、法律和法规；2、 廉洁、高效、公正、客观、科学。3、 严格监理、热情效劳、秉公办事、一丝不苟；4、 根据业主委托工程监理合同和各专业监理工程师的职责制定详细的工作方案明确岗位职责并严格执行各项工作程序和监理制度积极而慎重地开展工程监理工作。1. 4监理效劳根据1、 工程监理中标；2、 有关法律法规；3、 工程监理合同条款；4、 政工程技术和有关；5、 施工合同、业主有关工程合同进度质量的指；6、 监理工程师和承包人在工程施行过程中有关的会议记录、电和其它文字记载以及专业监理工程师签认的所有图纸、专业监理工程师发出的所有指；7、 施工过程中业主、设计签发的补充或修正；8、 设计施工图以及其它有关。1. 5监理效劳目的1、 质量目的：根据施工承包合同、技术和建立部?政道路工程质量检验评定?CJJ 190本工程工程全部合格工程优良率不小于90整个工程的工程质量评分值不小于85分。2、 进度目的：以本工程施工承包合同的合同工或九江城西港区沿江开发建立有限司公与承包人签订的补充协议作为进度控制目的。3、 费用目的：以施工承包合同的总价作为控制目的。1. 6监理人员守那么1、 廉洁、高效、公正、科学、守法、诚信；坚持做到严格监理、热情效劳、秉公办事、一丝不苟；2、 积极、认真地履行监理合同规定的义务和职责不滥用职权；3、 应具有高度的事业心和强烈的责任感树立良好的效劳意识；4、 熟悉合同和有关规程防止过失和失误的发生；过程监理效劳应按合同、按、按程序办事做到全方位、全过程、全天候监理；5、 努力学习不断进步自身的业务素质和监理效劳程度；6、 不在施工材料、设备的消费供给兼职不参加有碍公正执行监理业务的活动不为监理工程指定或介绍分包以及建筑材料、构配件和设备供给商不索贿、损公肥私；7、 公正地维护和协调业主与承包人的权益和争议与工程理机构业主和承包人保持良好的工作关系；8、 坚守工作岗位未经批准不擅自分开岗位不消极怠工；9、 坚持科学态度尊重客观不得弄虚作假对不合格的工程不签认不隐瞒工程质量事故任何指和要求应是书面的口头必须按合同要求及时做出书面确认并且以和数据为根据；10、 与承包人在工程质量的判断上发生分歧时应以技术和合同以及检测试验结果作为根据不感情用事或凭个人经历和看法做出。11、 每日作好监理日记和工作记录掌握工程动态发现不能处理的问题时及时向上级汇报并说明问题的缘由；12、 严把质量关克制心慈手软、姑息迁就现象的发生；13、 履行岗位职责遵守各项规章制度努力做好施工监理工作；14、 监理人员实行挂牌上岗。第二章 工程监理机构与职责总监理工程师2. 1本工程监理机构框图总监理工程师代表专业监理工程师: 试验检测工程师： 计量工程师职责：2.2工程工程监理部的职责1、 熟悉并执行本工程合同和?监理施行?并做好工程的“三控制、二理、一协调工作；2、 编制该工程监理施行细那么；3、 参与交桩和技术交底工作审查承包人提交的测量成果和施工组织设计；4、 催促承包人建立质量保证体系并定检查其充分性、适宜性和有效性；5、 主持常规工地会议；6、 根据本工程?监理施行细那么?批准分部、分项工程的开工；7、 审查承包人受权的常驻现场代表的资质以及其他派驻到现场主要技术、理人员的资质；8、 检查验收承包人的工地试验室审查其测试、质检人员的资质；9、 审查承包人拟用于本工程的机械装备的性能与数量；审批承包人施行本工程的施工方案及主要或工艺；10、 审查分包合同和分包人资质；控制重要外购材料成品或半成品的规格和质量；11、 审核承包人提交的总体进度方案检查和催促承包人施行进度方案；催促承包人严格按照合同、技术和监理程序进展施工通过旁站、巡视、检测、试验和整体验收等手段全面监视、检查和控制工程质量；12、 调查、处理工程质量缺陷和事故出现重大质量事故时催促承包人按规定报有关部门；在总监理工程师的同意下发布暂时停工及复工；13、 审核承包人提交的计量申请；负责工程变更调查对工程变更提出初步审查转发工程变更；参加业主与承包人工程变更、有关争议和对工程进度及质量等问题的会谈；14、 根据合同规定处理违约协调争端在仲裁过程中作证；15、 编制监理工作报表做好监理日记和监理工作总结；对承包人的交工申请进展评估参加对拟交工程的检查和验收；16、 催促、检查承包人按业主的要求编制开工；编制监理方面的开工；17、 监视承包人认真执行缺陷责任的工作方案；参加交工复验对已交工工程中出现的缺陷、病害进展调查并确定相应责任；18、 审查最终支付申请并签署；配合业主的交开工验收和工程移交工作；19、 抓好廉政建立加强职业道德教育防止、违规行为的发生；抓好平安工作杜绝平安事故的发生；2. 3主要监理人员职责总监理工程师总监代表职责1、 全权主持本工程监理工作主持编制本工程监理工作规划和分阶段目的施行方案制订本工程监理工作的各项理制度和施行；抓好总监办廉政建立和平安工作。2、 催促和检查承包人建立技术理体系、质量理体系、平安防范体系和质量保证体系审核承包人提交的工程质量预控措施监视承包人设立工程质量见证点和停顿点等工程质量控制点；监视和理工程的质量、进度、和费用并对工程业主负责。3、 审查承包人提交的总体施工组织方案和总体开工审批承包人提交的分部及分项工程开工申请、分项施工组织方案、分项施工进度方案和施工技术方案。4、 审核承包人受权的常驻现场代表以及派驻到现场主要技术、理人员的资质；经常与承包人及其代理人进展联络定召开工地例会研究解决施工中出现的问题；检查催促并采取有效的监理手段和措施控制工程进度和工程质量；检查承包人的施工环节、工艺和各项检测、试验频率与各项施工原始记录；催促承包人做好各项原材料、半成品、成品的质量检验工作并对其成果进展抽验和签认。5、 建立监理的试验、检测工作体系按照规定的频率开展监理的平行试验、检测工作；搜集、整理和保存所有的原始资料。6、 安排现场旁站人员抓好现场监控工作通过旁站、巡视、检测、试验等监理手段的全面监视、检查和质量控制措施全方位催促承包人按照合同、技术和监理程序进展施工。初审承包人提出的工程变更并签署。7、 组织分项工程交验签认中间交工证书；检查和审核承包人对已完工程提交的已完工程施工资料和计量申请确定工程计量的范围、和数量；签发工程暂时停工及复工指；组织调查和处理工程质量、平安事故催促承包人对重大质量、平安事故按规定上报。8、 参与业主与承包人就有关工程变更、索赔等争议和工程进度、质量等关键问题的会谈；监视承包人认真执行缺陷责任的工作方案；催促承包人按规定和要求编制工程开工。9、 巡视、检查现场监理人员的工作、挂牌上岗、落实行为；促进全体监理人员忠于职守、诚信公正严格按监理工作程序开展工作。10、 搜集、整理和保存所有原始记录编制监理开工承受上级和监视部门的监视和检查并积极配合工作。11、 监理合同规定的其他工作。1、 详细负责本工程的工程质量理工作建立工程质量理发出质量情况。负责本工程的方案统计报表、检测工作在工作上对总监理工程师总监代表负责；2、 熟悉合同条款、设计图纸、施工工序、工艺和有关质量控制催促承包人建立工程质量预控措施编制工程施工进度方案协助总监理工程师对施工组织方案、施工方案进展审查控制。3、 理解承包人施工人员和机械设备动态各项工程施工组织、施工进度、施工工艺、施工、工程质量情况审查承包人报送的各种报表。与现场监理员共同做好工程资料的签认工作并做好监理记录；及时处理施工中出现的问题。4、 参加工程质量的抽检和中间质量检查参与分段和分项工程的验收工作并做好记录。5、 审核承包人提出的工程计量、工程变更、开工资料并签署。6、 定向总监理工程师工程进度、工程质量等情况。7、 理好工程照片及施工活动等资料负责搜集、汇总并按送应报送的记录、纪要和各种、报表并建档保存。8、 总监理工程师交办的其它工作。1、 负责本工程内所有的材料控制和工程试验监理工作保证工程使用的材料、配件和成品、半成品符合规定要求。严格按要求检查施工放样精度；审批承包人测量成果；2、 熟悉合同条款、设计图纸和试验规程监视承包人试验室工作详细规定各种试验的规程、记录等催促承包人按合同要求配置仪器设备和人员确保按合同的要求控制材料和试验；3、 监视承包人按要求、频率进展试验工地试验和室内试验均须有监理人员在场全过程监视并在试验上签署；4、 定检查承包人工地试验仪器设备情况检查承包人自采材料的加工以及各种材料的材质和规格是否满足设计要求；定检查承包人使用的测量仪器的精度并做好检查记录。5、 审查和评价试验结果根据认可或否认材料的使用；全面负责试验检测监理的理工作所有试验结果、和其它有关资料必须建立以便查阅。6、 检查承包人对施工控制点的保护工作如有变更需要在图上说明并书面上报有关变更资料；催促承包人对施工控制网定监测发现问题要及时纠正并将复测成果及有关资料上报有关部门存档。7、 做好施工分段、分项交验工作的记录整理工作并存档。审核施工计量申报工程量中的有关试验资料的数据。8、 总监理工程师交办的其它工作。本工程该项工作由总监代表兼任1、 总监理工程师总监代表的指导下负责本工程的合同计量工作；2、 负责计量支付、工程分包、工程变更的审查、处理等合同理工作并提供与之相关的原始资料；3、 审核承包人申报的支付报表做到每项工程数量均有详细的数据来源根据和合格的质检资料；工程变更、价风格整等均有凭证和根据；4、 全面熟悉合同条款、工程量、技术、设计等合同严配合业主严格按照合同和监理程序及时准确做好计量工作；5、 总监交办的其它事情。本工程该项工作由总监代表兼任员职责1、 在专业监理工程师的指导下负责工程现场监理工作；2、 在施工前测量时必须在场并随时抽测；对各项测量原始记录以及精度计算、评定结果要按要求认真核对；3、 熟悉合同条款、技术和设计图纸对施工现场进展有效的质量控制；4、 执行监理细那么作好监理日志并填好各种图表；5、 严格进展现场监理检查每道工序的施工质量特别是隐蔽工程和关键部位的施工质量必须全过程进展旁站监理；6、 严格监视检查承包人的各项试验工作按规定要求的频率进展抽查、复核试验记录并签字；7、 协助专业监理工程师处理监理事务完成总监理工程师下达的工作任务监视承包人执行总监理工程师下达的指。第三章 施工准备阶段监理3.1熟悉有关熟悉施工承包合同、技术核查施工设计及有关和测试对不合理部分提出修改。3.2熟悉所辖段现场情况 在开工前熟悉现场情况包括原始基准点、基准标高的数据并对承包人的施工定线进展检查验收；在原始地面线未被施工扰动前检查复核承包人的测量数据以作为路基横断面施工图和土石方工程计量的根据。3.3制订监理细那么 根据掌握的情况和合同规定的目的在技术建议书的根底上制订本工程的监理细那么报工程办审批。 补充各类施工过程监理用表绘制进度、支付、质量控制的形象进度图表并将相应的图表上墙建立相应台帐。3.4审批承包人的施工组织设计 检查承包人的工程进度方案是否满足总工的要求工序、分部、分项工程安排是否合理网络图是否齐全正确； 审查施工、施工工艺是否合理、先进； 审查承包人的理人员和工程技术人员是否与相符如有交换交换人员的资质应不低于被交换人员； 审查承包人的施工机械设备、数量、型、规格、消费才能和完好率进场的施工机械设备应与相符；各种施工机械设备的配套与施工技术要求相适应；各种施工机械设备的进场、周转方案应与工程进度方案相适应； 审批、检验主要材料的料源、材质和进场方案对不符合要求的材料应回绝使用并责承包人限清退出场； 审批承包人的质量保证体系。承包人应建立完好的质量保证组织体系并由有资格的专职人员组成质检小组负责质量保证和自检工作；各级专职自检人员应由具有专业技术职称、有施工经历、熟悉、图纸和试验的技术人员担任以保证按要求进展每道工序各级专职自检人员应参与施工中、完工后的自检和评定并配合监理工程师的检查验收在交工验收时提供详实的施工资料。 应监视检查承包人的试验室工作包括检查试验人员上岗证、试验仪器设备数量、性能、鉴定证明以及试验和试验。检查结果应形成书面的检查记录存工程监理办备查。3.5审核并复核其它资料 审批、复核混凝土配合比设计及试验并审批开工申请。 在各项工程开工前要求承包人按合同规定在合理的时间内提交各种施工图。如涵洞施工图、基坑开挖图、模板支架图等供监理审批。如有部分调整或修改应及时书面承包人在施工前完善。第四章 监理工作程序框图4.1施工与监理工作框图 承包人提出开工申请现场工、料、机、工艺检查批准重 NO 申 总监理工程师审、批开工申请准备阶段请 YES 每道工序开工 NO现场监理施工阶段YES 承包人质量自检合格 NO 现场监理工程师验收NOYES YES验收阶段总监理工程师签发中间交工证书承包人工程计量申请4.2计量理程序框图总监签发中间交工证书工程质量问题承包人申报计量数据现场监理、专业监理工程师审核数据工程数量问题试验检测工程师审核计量质检资料计量工程师核签计量资料并编制计量证书总监审核各项计量资料并签认计量证书业主审批及支付款项4.3中支付一般程序框图4.3中支付一般程序框图承包人提出中支付申请监理工程师的各类证明材料现场监理、专业监理工程师审核数据现场材料数量计量工程师审查、编制支付证书工程质量总监审批签发现场材料数量承包人向业主申请支付支付条件报业主审批支付款项4.4工程变更设计程序框图承包人申报变更申请现场监理及专业监理工程师审查设计代表审查总监理工程师总监代表签认变更申请单承包人报业主批准总监办编制变更总监理工程师总监代表签发变更转入正常工程计量4.5路基工程监理程序框图承包人对导线点、水准点复测、开工前准备、控制试验不合格试验、测量工程师复核、道路工程师检查分部分项工程开工不合格总监总监代表审批现场清理、测量放样、填前压实、试验段施工不合格道路、测量、试验工程师全过程旁站控制承包人提交试验段总结、正式开工申请不合格总监审批承包人进展分层填筑、压实、各项自检不合格监理旁站、各项抽检、道路工程师分层验收承包人自检、整理资料、申请交工验收不合格总监审批监理组织交工验收4、6水泥石粉碴稳定构造层监理程序框图承包人开工前准备、组织设计、控制试验不合格试验工程师复核、道路工程师检查分部分项工程开工不合格总监审批测量放样、试验段铺筑、各项检验不合格道路、测量、试验工程师全过程旁站控制承包人提交试验段总结、正式开工申请不合格总监审批承包人拌制、运输、摊铺、碾压成型、各项自检不合格监理旁站、各项抽检、道路工程师分层验收承包人自检、整理资料、申请交工验收不合格总监审批监理办组织交工验收4.7水泥混凝土基层监理程序框图承包人开工前准备、配合比设计、控制试验不合格试验工程师复核、道路工程师检查承包人提交分部分项工程开工不合格总监审批测量放样、试验段铺筑、各项检验不合格道路、测量、试验工程师全过程旁站控制承包人提交试验段总结、正式开工申请不合格总监审批承包人拌制、运输、摊铺、振捣成型、各项检验和试验不合格监理旁站、各项抽检、道路工程师验收承包人自检、整理资料、申请交工验收不合格总监审批监理办组织交工验收4.8景观桥档墙台背回填监理程序框图承包人开工前准备、各项试验、确定范围和工艺不合格试验工程师复核、道路工程师检查合格承包人提交分部分项工程开工否总监审批 批准承包人进展分层填筑施工、自检不合格监理旁站、各项抽检、道路工程师验收 合格承包人自检、整理资料、申请交工验收否总监审批批准监理办组织交工验收总监签发中间交工证书4.9圆涵工程监理程序框图承包人开工前准备、配合比设计、原材料试验不合格试验工程师复核、道路工程师检查审批定位、放样不合格测量工程师检查承包人提交分项工程开工申请不合格总监审批基坑开挖、立模、垫层和底板施工、节安装、接缝处理、洞口施工、回填及各项检查不合格旁站全过程控制、道路工程师抽检承包人自检、整理资料、申请交工验收不合格总监审批监理办组织交工验收总监签发中间交工证书浆砌片石检查工程项次检查工程规定值或允许偏向检查1砂浆强度MPa在合格内按JTJ07198附录F检查2轴线偏位 25用经纬仪检查纵横断面各2处3平面尺寸 50用尺量长、宽各3处4顶面高程 30用水准仪测58点5基底高程地质 50用水准仪测58点石质50、2004.10软土地基处理监理程序框图位置、地质条件及处理方案确实定不合格试验、道路工程师检查合格承包人提交分项工程开工否总监总监代表审批 批准现场清理、换填、压实、自检不合格现场监理检验 合格承包人自检、整理资料、申请交工验收否总监审批批准监理办组织交工验收总监签发中间交工证书4.11箱涵、圆涵工程监理程序框图承包人开工前准备、原材料、配合试验不合格试验工程师复核、道路工程师检查审批定位、放样不合格测量工程师检查承包人提交分项工程开工申请不合格总监审批基坑开挖、浇筑底板、钢筋加工与绑扎、立模、浇筑、拆模及各项自检不合格旁站全过程控制、道路工程师抽检承包人自检、整理资料、申请交工验收不合格总监审批监理办组织交工验收总监签发中间交工证书4.12档墙工程监理程序框图备好材料、提出砂浆配合比试验不合格试验工程师校核、审批承包人提交分项工程开工申请不合格总监审批基坑开挖不合格现场监理、构造工程师检查及旁站填土、修坡开挖基槽不合格现场监理、构造工程师检查及旁站铺砂垫层、砌筑不合格现场监理工程师检查及旁站完工后报验不合格现场监理、构造工程师检查签认施工中的各项要求核对图纸：承包人在施工开场前应对设计、图纸、资料进展现场核对并将结果提交监理工程师。1、 测量放样及坐标复测：承包人在道路、景观桥开工前应对道路中线坐标桥梁中心位置的根底及桥头二端的、三角网基点桩、临时水准
