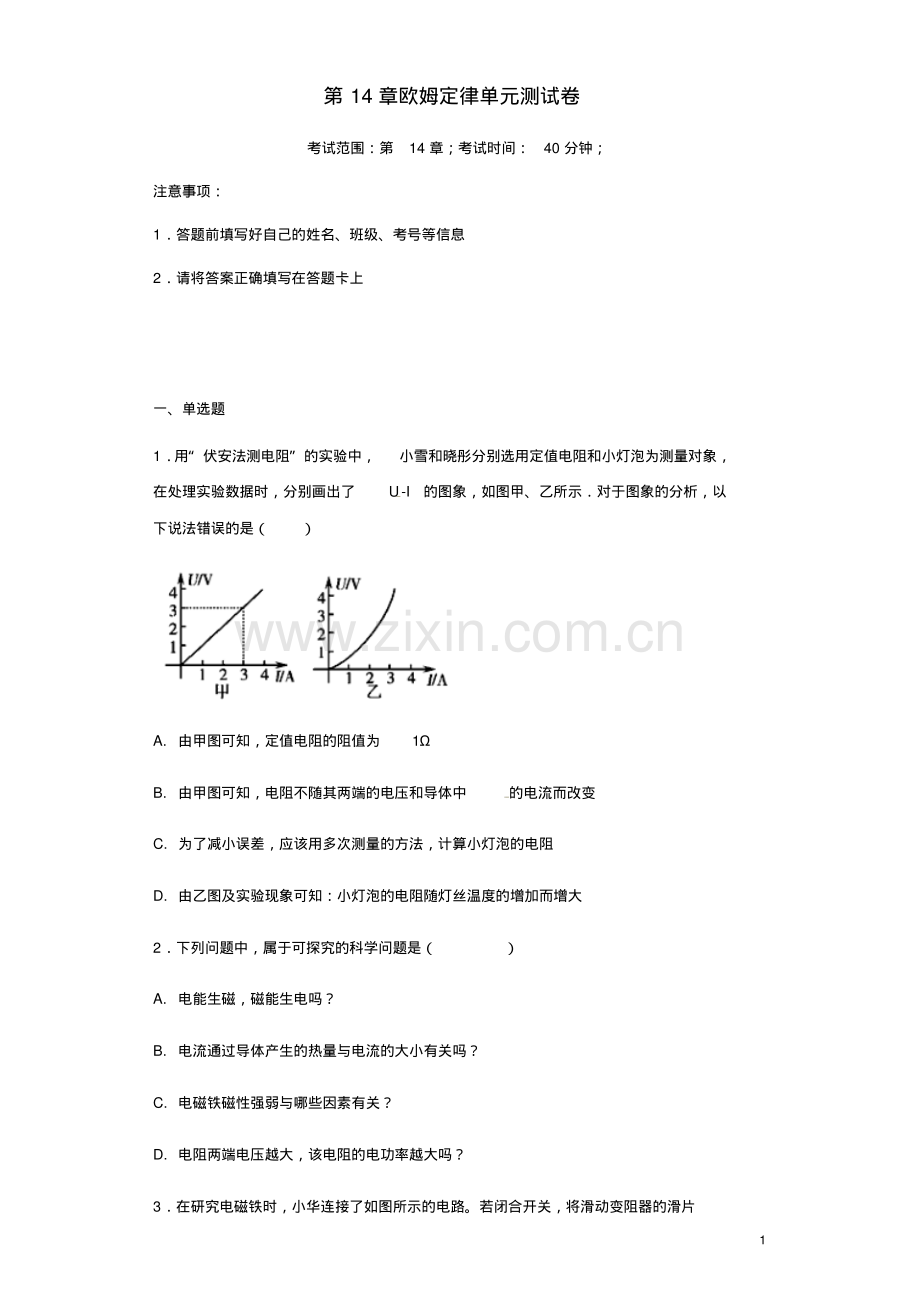

1 第 14 章欧姆定律单元测试卷考试范围：第14 章；考试时间：40 分钟；注意事项：1答题前填写好自己的姓名、班级、考号等信息2请将答案正确填写在答题卡上一、单选题1用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示对于图象的分析，以下说法错误的是（）A.由甲图可知，定值电阻的阻值为1B.由甲图可知，电阻不随其两端的电压和导体中的电流而改变C.为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D.由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大2下列问题中，属于可探究的科学问题是（）A.电能生磁，磁能生电吗？B.电流通过导体产生的热量与电流的大小有关吗？C.电磁铁磁性强弱与哪些因素有关？D.电阻两端电压越大，该电阻的电功率越大吗？3在研究电磁铁时，小华连接了如图所示的电路。若闭合开关，将滑动变阻器的滑片2 向左移动，可能出现的情况是：（）A电磁铁A端为 S极B电磁铁的磁性减弱C小磁针S极指向上方D小磁针N极指向 B端4下列研究中所用到的科学方法相同的是研究压力作用效果与哪些因素有关研究电流时，用水流比作电流研究串联电路电阻时，引入总电阻的概念研究导体电阻与哪些因素有关A.和 B.和 C.和 D.和55如图所示的电路中，电源两端电压保持不变，当开关 S闭合时，灯 L 正常发光 如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（）A.电压表的示数变大，灯L 变亮B.电压表的示数变小，灯L 变暗C.电压表的示数变大，灯L 变暗D.电压表的示数变小，灯L 变亮6 如图所示，R 为定值电阻，闭合开关 S，电路连接正确且正常工作若此时灯泡 L 被短路，则下列判断正确的是3 A.电压表示数变小B.电流表示数变小C.灯泡将会因为电流过大而烧坏D.电压表和电流表的示数的比值不变7图是一个厨房天然气安全监控的部分电路原理图。电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关 S，若厨房天然气浓度升高，则下列判断正确的是A.电压表的示数变大B.气敏电阻R的阻值变大C.通过电阻的电流变小D.气敏电阻R两端电压变大8关于电流、电压和电阻，下列说法正确的是（）A.只要将导体连入电路，电路中就有电流B.导体中通过的电流为零时，它的电阻也为零C.有电流通过的小灯泡，其两端不一定有电压D.导体两端电压越大，通过该导体的电流就越大
