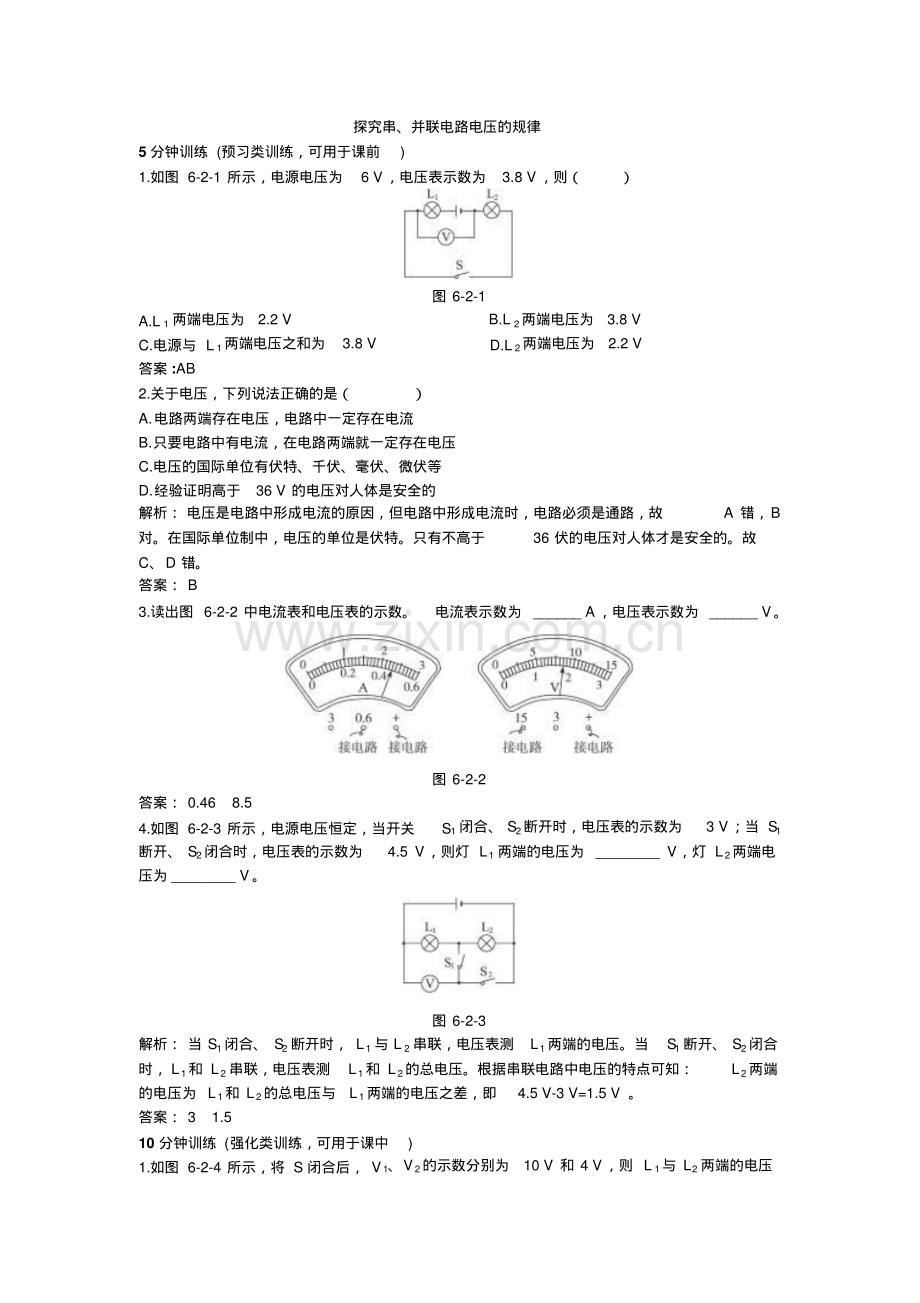

人教物理九年级16.2《串、并联电路中电压的规律》同步练习.pdf_第1页
第1页 / 共7页
亲,该文档总共7页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、探究串、并联电路电压的规律5 分钟训练(预习类训练,可用于课前)1.如图 6-2-1 所示,电源电压为6 V,电压表示数为3.8 V,则()图 6-2-1 A.L1两端电压为2.2 V B.L2两端电压为3.8 V C.电源与 L1两端电压之和为3.8 V D.L2两端电压为2.2 V 答案:AB 2.关于电压,下列说法正确的是()A.电路两端存在电压,电路中一定存在电流B.只要电路中有电流,在电路两端就一定存在电压C.电压的国际单位有伏特、千伏、毫伏、微伏等D.经验证明高于36 V 的电压对人体是安全的解析:电压是电路中形成电流的原因,但电路中形成电流时,电路必须是通路,故A 错,B对。在国

2、际单位制中,电压的单位是伏特。只有不高于36 伏的电压对人体才是安全的。故C、D 错。答案:B 3.读出图 6-2-2 中电流表和电压表的示数。电流表示数为_ A,电压表示数为 _ V。图 6-2-2 答案:0.46 8.5 4.如图 6-2-3 所示,电源电压恒定,当开关S1闭合、S2断开时,电压表的示数为3 V;当 S1断开、S2闭合时,电压表的示数为4.5 V,则灯 L1两端的电压为_ V,灯 L2两端电压为 _ V。图 6-2-3 解析:当 S1闭合、S2断开时,L1与 L2串联,电压表测L1两端的电压。当S1断开、S2闭合时,L1和 L2串联,电压表测L1和 L2的总电压。根据串联电

3、路中电压的特点可知:L2两端的电压为L1和 L2的总电压与L1两端的电压之差,即4.5 V-3 V=1.5 V。答案:3 1.510 分钟训练(强化类训练,可用于课中)1.如图 6-2-4 所示,将 S 闭合后,V1、V2的示数分别为10 V 和 4 V,则 L1与 L2两端的电压分别是()图 6-2-4 A.6 V 4 V B.4 V 6 V C.6 V 10 V D.4 V 10 V 答案:A 2.在图 6-2-5 所示的电路中,电压表 V1的示数为6 V,V2的示数为7 V。若电源电压为10 V,则灯 L1两端电压为()图 6-2-5 A.1 V B.10 V C.3 V D.6 V 解

4、析:当电路中出现电压表时,应先进行电路简化,可以将电压表处看成断开。故本图可简化为如图所示,很明显是三个灯的串联电路。再观察每个电压表与哪段电路并联,读数即为该段电路两端电压。电压表V1测灯 L1与 L2串联后的总电压,电压表V2测灯 L2与 L3串联后的总电压,由串联电路电压关系得U1+U2=6 V,U2+U3=7 V,U1+U2+U3=10 V,联立解之得 U1=3 V,即灯 L1两端电压为3 V。答案:C 3.如图 6-2-6 所示的电路中,要使L1和 L2串联,甲、乙、丙三只电表应依次是()图 6-2-6 A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D

5、.电流表、电压表、电流表解析:要使 L1和 L2串联,电流从电源的正极流出,经过L1、L2和乙表回到负极,所以乙表是电流表,甲、丙两表只能是电压表。若是电流表,则出现短路。答案:B 4.使用电压表探究串联电路的电压规律时你发现:串联电路两端的总电压_各部分电路两端的电压_,公式可写为 _。答案:等于之和U=U1+U2+U3+5.按图 6-2-7 甲的电路图,将图乙的实物用笔画线代替导线连接起来,要求导线不要交叉。(甲图中电压表V1的示数是1.8 V,电压表 V2的示数是3 V)图 6-2-7 答案:6.如图 6-2-8 所示,要求用电压表测L1两端的电压。请将图中的错误改正过来。图 6-2-8

6、 答案:30 分钟训练(巩固类训练,可用于课后)1.如图 6-2-9 所示的电路,灯L1、L2均发光,关于电压表V1、V2、V3的示数,下列各组数据中正确的是()图 6-2-9 A.9 V、6 V、3 V B.9 V、3 V、6 V C.9 V、9 V、9 V D.6 V、9 V、3 V 解析:L1和 L2组成串联电路,电压表V1跟 L2并联,测L2两端的电压,V3跟 L1并联,测L1两端的电压,V2测电源电压。根据串联电路中电压的特点,L1跟 L2两端的电压之和等于电源电压。答案:D 2.某同学用电压表测小灯泡的电压。当闭合电路开关时,发现电压表指针指在如图6-2-10 所示的位置,这说明(

7、)图 6-2-10 A.电压表的量程选得太小了,应选15 V 的量程B.电压表的正、负接线柱接反了C.这纯属偶然,只需断开开关,再重新闭合开关,电压表就会正常工作D.这是电压表与灯泡串联连接所造成的答案:B 3.图 6-2-11 所示的电路中,S 闭合时,下列说法中正确的是()图 6-2-11 A.L1和 L2并联,电压表测灯L1两端的电压B.L1和 L2并联,电压表测灯L2两端的电压C.L1和 L2串联,电压表测灯L1两端的电压D.L1和 L2串联,电压表测灯L2两端的电压答案:D 4.(2010 甘肃兰州模拟,13)如图 6-2-12 所示电路中,电压表V1、V2、V3的示数分别为U1、U

8、2、U3,电流表 A1、A2的示数分别为I1、I2,那么下列关系式正确的是()图 6-2-12 A.U2=U1+U3,I1=I2B.U2=U1=U3,I1=I2C.U1+U2=U3,I1I2D.U2=U1+U3,I1 I2解析:电路中两电阻串联,V1、V3分别测量两个电阻两端的电压,V2测电路的总电压,故有 U2=U1+U3,I1=I2。答案:A 5.如图 6-2-13 所示,L1、L2及 A、B 两点间的电压分别为U1、U2和 UAB,它们之间的关系为_。若已知 UAB=6 V,U1=3.8 V,则 U2=_。图 6-2-13 解析:灯 L1、L2串联,由串联电路电压的规律UAB=U1+U2

9、可知,U2=UAB-U1=6 V-3.8 V=2.2 V。答案:UAB=U1+U22.2 V 6.如图 6-2-14 所示,当S1闭合、S2断开时,电压表示数为2.5 V;当 S1断开、S2闭合时,电压表示数为6 V。灯 L1两端的电压为_V,灯 L2两端的电压为_ V,电源电压为 _ V。图 6-2-14 解析:灯 L1与 L2串联,当 S1闭合、S2断开时,电压表并联在L1的两端,测 L1的电压,U1=2.5 V;当 S1断开、S2闭合时,电压表并联在电源两端,测电源电压,也就是灯L1、L2串联后的总电压 U。由 U=U1+U2可知,灯L2两端的电压U2=U-U1=6 V-2.5 V=3.

10、5 V。答案:2.5 3.5 6 7.将图 6-2-15 中的器材连接起来,要求:灯泡L1和 L2串联,用电压表V1测 L1的电压,用电压表 V2测 L1和 L2串联后的总电压。图 6-2-15 答案:8.根据图 6-2-16 所示的实际电路,在虚线框内画出电路图。图 6-2-16 答案:9.小明在“探究串联电路中电压规律”的实验中,按照如图6-2-17 所示的电路图,分别测出AB 间的电压是2.5 V,BC 间的电压是3.5 V,AC 间的电压是,由此他得出了“串联后的总电压等于各用电器电压之和”的结论。他这种分析、归纳得出结论的方法科学吗?为什么?图 6-2-17 答案:不科学。小明的结论是建立在一组实验数据的基础上,具有偶然性,应该进行多次测量,再分析、归纳。10.一只小灯泡、三节干电池、一个开关组成电路,用电流表测通过小灯泡的电流,用电压表测小灯泡两端的电压。(1)画出电路图。(2)电压表的示数为4.5 V,电流表的示数为0.46 A,请在图6-2-18 所示的表盘上标出指针位置及所用接线柱。图 6-2-18 解析:画电路图时要注意以下几点,(1)电源用三节干电池串联构成电池组;(2)开关、电流表必须和小灯泡串联;(3)电压表必须和小灯泡并联。画指针位置首先要选好量程,再查好小格数。答案:如图甲、乙所示。甲乙
