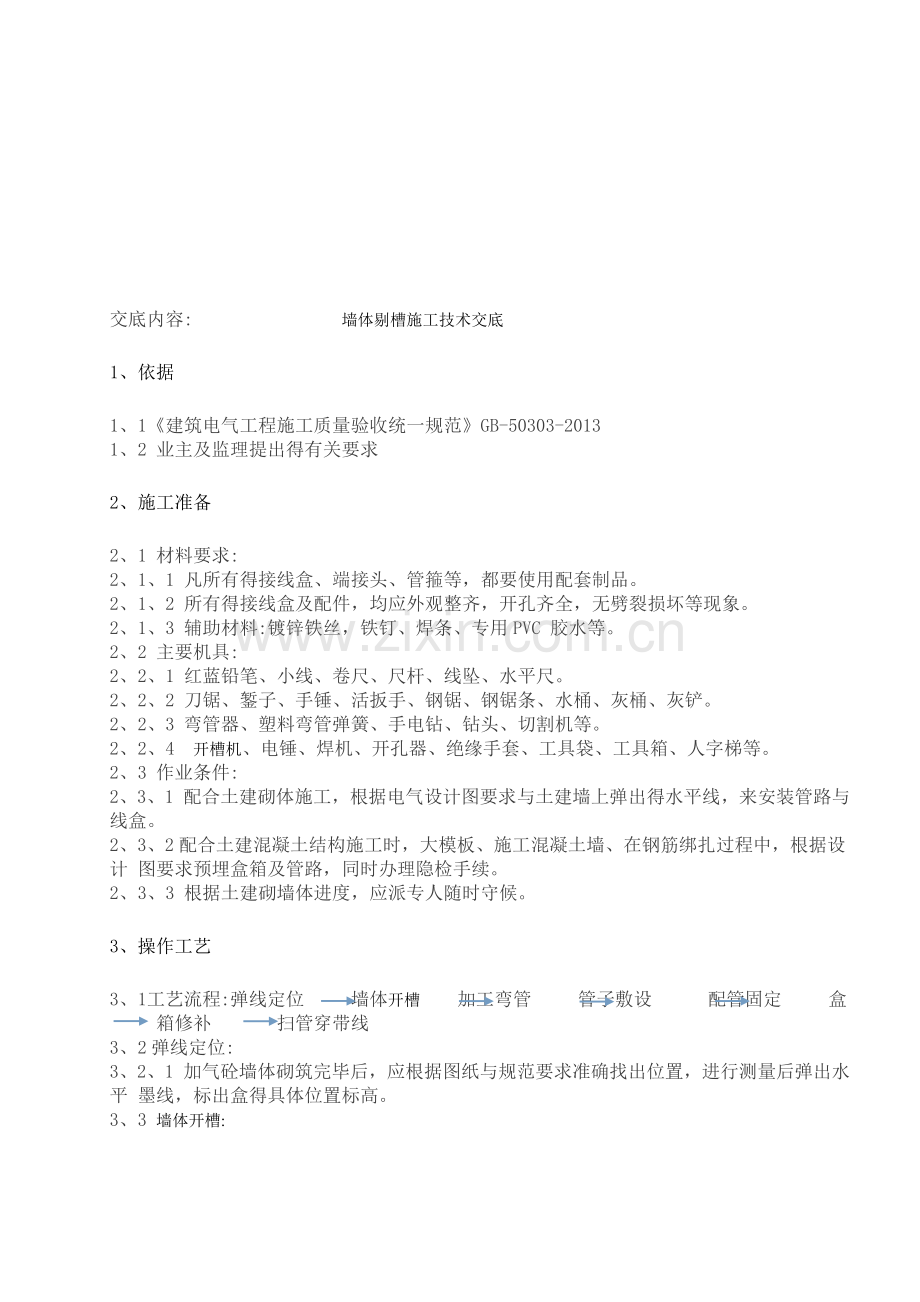

1、交底内容: 墙体剔槽施工技术交底 1、依据 1、1建筑电气工程施工质量验收统一规范GB-50303-2013 1、2 业主及监理提出得有关要求2、施工准备 2、1 材料要求:2、1、1 凡所有得接线盒、端接头、管箍等,都要使用配套制品。 2、1、2 所有得接线盒及配件,均应外观整齐,开孔齐全,无劈裂损坏等现象。 2、1、3 辅助材料:镀锌铁丝,铁钉、焊条、专用PVC 胶水等。 2、2 主要机具: 2、2、1 红蓝铅笔、小线、卷尺、尺杆、线坠、水平尺。 2、2、2 刀锯、錾子、手锤、活扳手、钢锯、钢锯条、水桶、灰桶、灰铲。 2、2、3 弯管器、塑料弯管弹簧、手电钻、钻头、切割机等。 2、2、4开
2、槽机、电锤、焊机、开孔器、绝缘手套、工具袋、工具箱、人字梯等。 2、3 作业条件: 2、3、1 配合土建砌体施工,根据电气设计图要求与土建墙上弹出得水平线,来安装管路与线盒。 2、3、2配合土建混凝土结构施工时,大模板、施工混凝土墙、在钢筋绑扎过程中,根据设计 图要求预埋盒箱及管路,同时办理隐检手续。 2、3、3 根据土建砌墙体进度,应派专人随时守候。3、操作工艺 3、1 工艺流程:弹线定位 墙体开槽 加工弯管 管子敷设 配管固定 盒箱修补 扫管穿带线3、2弹线定位: 3、2、1 加气砼墙体砌筑完毕后,应根据图纸与规范要求准确找出位置,进行测量后弹出水平 墨线,标出盒得具体位置标高。 3、3

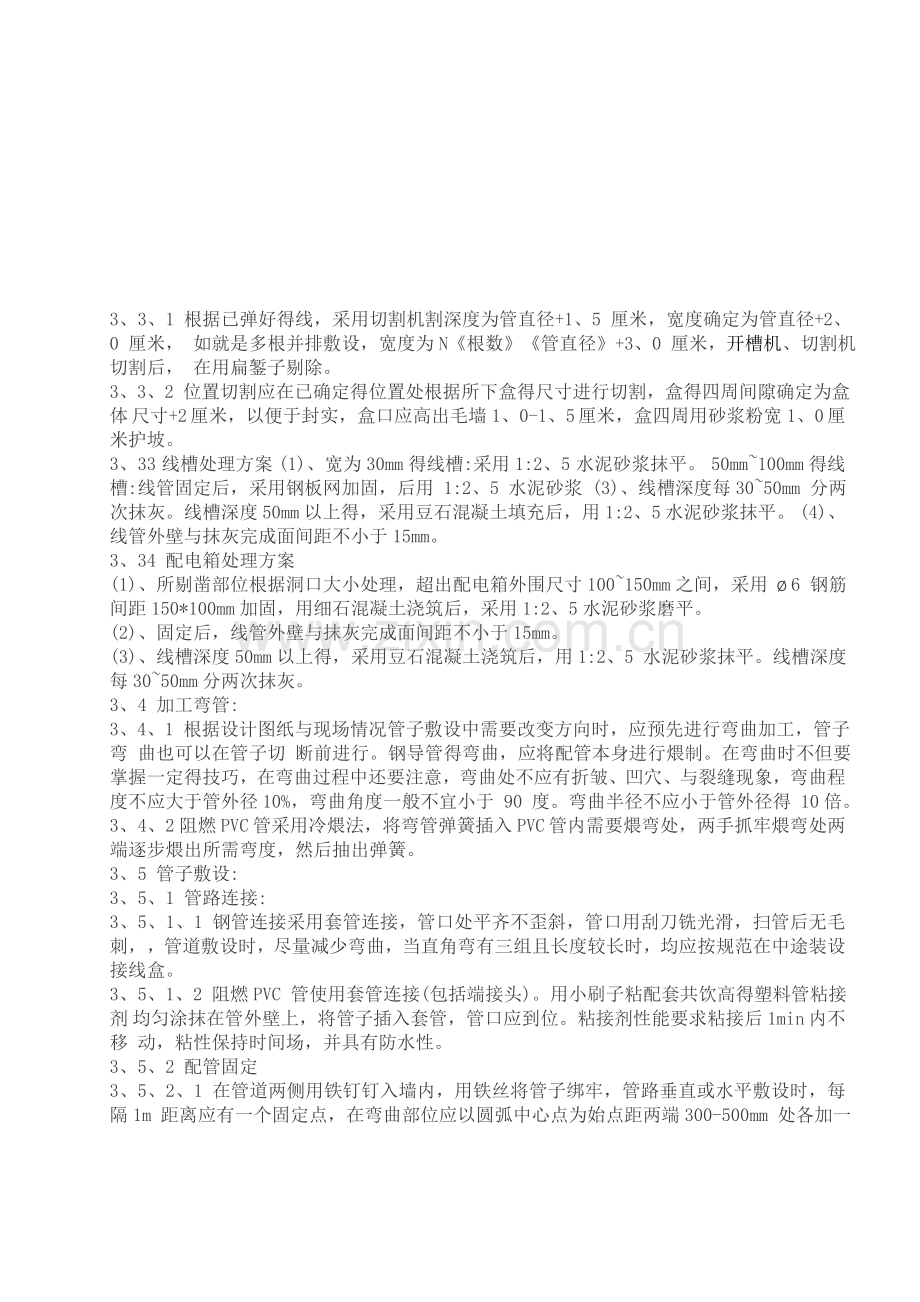

3、墙体开槽: 3、3、1 根据已弹好得线,采用切割机割深度为管直径+1、5 厘米,宽度确定为管直径+2、0 厘米, 如就是多根并排敷设,宽度为N根数管直径+3、0 厘米,开槽机、切割机切割后, 在用扁錾子剔除。 3、3、2 位置切割应在已确定得位置处根据所下盒得尺寸进行切割,盒得四周间隙确定为盒体 尺寸+2 厘米,以便于封实,盒口应高出毛墙1、0-1、5 厘米,盒四周用砂浆粉宽1、0 厘米护坡。 3、33 线槽处理方案 (1)、宽为30mm得线槽:采用1:2、5 水泥砂浆抹平。 50mm100mm得线槽:线管固定后,采用钢板网加固,后用 1:2、5 水泥砂浆 (3)、线槽深度每3050mm 分两
4、次抹灰。线槽深度 50mm 以上得,采用豆石混凝土填充后,用1:2、5 水泥砂浆抹平。 (4)、线管外壁与抹灰完成面间距不小于15mm。 3、34 配电箱处理方案 (1)、所剔凿部位根据洞口大小处理,超出配电箱外围尺寸100150mm之间,采用6 钢筋间距150*100mm加固,用细石混凝土浇筑后,采用1:2、5水泥砂浆磨平。 (2)、固定后,线管外壁与抹灰完成面间距不小于15mm。 (3)、线槽深度50mm以上得,采用豆石混凝土浇筑后,用1:2、5 水泥砂浆抹平。线槽深度每3050mm分两次抹灰。 3、4 加工弯管: 3、4、1 根据设计图纸与现场情况管子敷设中需要改变方向时,应预先进行弯曲
5、加工,管子弯 曲也可以在管子切 断前进行。钢导管得弯曲,应将配管本身进行煨制。在弯曲时不但要掌握一定得技巧,在弯曲过程中还要注意,弯曲处不应有折皱、凹穴、与裂缝现象,弯曲程度不应大于管外径10%,弯曲角度一般不宜小于 90 度。弯曲半径不应小于管外径得 10倍。 3、4、2阻燃PVC 管采用冷煨法,将弯管弹簧插入PVC 管内需要煨弯处,两手抓牢煨弯处两 端逐步煨出所需弯度,然后抽出弹簧。 3、5 管子敷设: 3、5、1 管路连接: 3、5、1、1 钢管连接采用套管连接,管口处平齐不歪斜,管口用刮刀铣光滑,扫管后无毛刺,管道敷设时,尽量减少弯曲,当直角弯有三组且长度较长时,均应按规范在中途装设接
6、线盒。 3、5、1、2 阻燃PVC 管使用套管连接(包括端接头)。用小刷子粘配套共饮高得塑料管粘接剂 均匀涂抹在管外壁上,将管子插入套管,管口应到位。粘接剂性能要求粘接后1min 内不移 动,粘性保持时间场,并具有防水性。 3、5、2 配管固定 3、5、2、1 在管道两侧用铁钉钉入墙内,用铁丝将管子绑牢,管路垂直或水平敷设时,每隔1m 距离应有一个固定点,在弯曲部位应以圆弧中心点为始点距两端300-500mm 处各加一个 固定点,保持牢固无松动现象。3、5、2、2 管进盒、箱,一管一孔,先接端接头然后用内锁母固定在盒、箱上,在管孔上用顶 帽型护口堵好管口,最后用纸或泡沫塑料块堵好盒子口(堵盒子
7、口得材料可采用现场现有柔软物件,如水泥纸袋等)。 3、5、2、3 把管槽清理干净,洒水湿润冲刷,用水泥素浆刷槽,然后用混合砂浆把槽沟粉平。 3、6 抹灰修补: 3、61、修补缝隙采用水泥砂浆煨填,缝隙过大时,可用细砼填充,要求煨填饱满、不空鼓, 大于6CM者可用砖补。 3、62、线槽深度50mm以上得,采用豆石混凝土浇筑后,用1:2、5 水泥砂浆抹平。 3、63、深度超过3050mm得,分两次抹灰,保证每次抹灰厚度不超过25mm,避免抹灰层开裂。 3、64、板面开洞得修复措施: 开孔洞尺寸大于200mm得,孔洞周围另加环形钢筋予以加固。待安装完毕,在孔隙周围用比现浇板高一级标号细石砼浇筑,并振
8、捣密实。 3、65、墙板凿槽得修复措施: 板面凿槽埋管固定后,清理槽内杂物,浇水润湿后,采用不低于M10 得水泥砂浆或C20 细石砼进行修复作业,要求隙缝接口到位,填补密实; 墙面凿槽或开洞作业后,待预埋管、件安装固定完成,浇湿四壁、清理杂物后,采用M10 水泥 砂浆或细石砼将槽洞周围缝隙填实,孔洞过大得,支模留槽,以C30 细石混凝土灌入捣实。3、66、凡开槽(洞)尺寸大于100mm得墙面,在灌注细石砼或砂浆后,在墙面抹灰中采用5mm厚抗裂砂浆,并张挂钢丝网, 钢丝网延出范围不低于墙面开槽(洞)边尺寸10cm; 3、67、上述交底未涉及得构造部位,若涉及相同情况,参照上述交底要求进行处理。
9、3、67、所剔孔洞尺寸大于箱盒尺寸,但不宜大于箱盒尺寸30mm。洞剔好后,先用水把洞内四壁浇湿,并将洞中杂物清理干净。依照预埋管得走向敲掉盒子得敲落孔,再用高标号得 水泥砂浆将盒、箱按要求稳入洞中,待水泥砂浆凝固后,采用1:2、5 水泥砂浆将盒、箱周围缝隙填实;若缝隙过大得,宜设模留槽灌入高于结构砼一级得细石混凝土。3、7 对于二次结构墙体,在抹灰前进行扫管,有问题时修改管路,便于土建修复。经过扫管后确认管路畅通,及时穿好带线,并将管口、盒口、箱口堵好,加强成品配管保护,防止出现二层堵塞管路现象。 4、质量标准 4、1 基本项目: 4、1、1 管路连接紧密,管口光滑,保护层大于15mm,钢管使
10、用焊接紧密、牢固,阻燃PVC 管使用胶粘剂连接紧密、牢固。 4、1、2 盒、箱内设置正确,固定可靠,管子进入盒、箱处顺直,一孔一管,以端接头与内锁 母将管固定在盒、箱孔处,牢固不松动。 4、2 管路保护应符合以下规定: 穿过变形缝处有补偿装置,补偿装置能活动自如,穿过建筑物与设备基础处,应加保护管; 补偿装置平正,管口光滑,内锁母与管子连接可靠,加套保护管在隐蔽工程记录中标示正 检查方法:目测检查,检查隐蔽工程记录。5、成品保护 5、1 剔槽打洞时,应预先划好线,避免用力猛剔,造成洞口或剔槽得过大、过宽,甚至影响 土建结构质量。 5、2 管路敷设完毕后注意成品保护: 5、3 在混泥土墙上剔洞时
11、,注意剔洞时应先用钻打孔,再扩孔,不允许用大锤由上面碰孔洞。 5、4 配合土建浇灌混凝土时,应派电工瞧护,以防管路位移或受机械损伤形成死管。 5、5 严禁图省事野蛮施工,不仅破坏了建筑承重结构,还会造成给附近得其她管线造成损坏。 6注意得事项6、1 保护层15mm,管路有外露现象,应将管槽深度剔到 1、5 倍管外径得深度,并将管子 固定好后用水泥砂浆保护并抹平灰层。6、2 稳埋盒、箱有歪斜;暗盒、箱有凹进、凸出墙面现象;盒、箱破口;座标标出允许偏差 值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋;暗装盒子口或箱口,应与墙 面平齐,不出现凹凸墙面得现象。暗箱贴脸与墙面缝隙预留好;用水泥砂浆
12、将盒箱底部四 周填实抹平,盒子收口平整。 6、3 由于墙厚度较薄,箱体厚度与墙厚度相差无几,箱底处抹灰开裂,在箱底处加金属网固 定后,在抹灰找平齐。 6、4 管子煨弯处得凹扁度过大及弯曲半径小于6D(D 管子直径)。煨弯应该要求进行操作其 弯曲半径应大于6D。 6、5 弯路不通,朝上管口未及时堵好管堵,造成杂物落入管中。应在立管时,随时堵好管堵, 其它工种作业时,应注意不要碰坏已经敷设完毕得管径,避免造成管路堵塞。 6、6;砌体沟槽只能竖向开槽,严禁横向开槽,尽量保证直线时每一线盒安装位置居中,确 保工艺美观; 6、7 墙上挂钢丝网后顶砌口,过量影响管线盒安装应在土建施工工序前完善,严禁二次开
13、槽、 打洞,以保护土建墙体成品结构质量; 6、8 墙上线管宽度、深度要求,并排线管间距、间隙大于15mm,槽深与砌体略低10mm20mm, 确保有20mm 得砂浆保护层,以保证槽内暗敷管侧填充细石混凝土; 6、9 线盒、箱体安装位置留置孔间不能过大,以免造成二次补洞工程量增加。 6、10 砌体门洞过梁影响管线敷设,梁柱因预留配管位置偏移,严格按要求处理不得影响结 构,在砼保护层2030mm 内妥善处理到位; 6、13 对管线不到位,套管位置不对得处理方法按已通过得整改方案执行; 6、14 剔槽打洞时,不要用力过猛,以免造成墙面周围破碎。洞口不宜剔得过大、过宽、严禁造成土建结构缺陷。暗敷设管路时
14、稳筑或预埋得盒、箱有歪斜、坐标不准,灰浆不饱满等现象:稳筑盒、箱时一定要找准位置,先注入适量得水泥砂浆,再用线坠找正,然后用 水泥沙浆将盒、箱周围得缝隙填实。 7、距地标高(距地指完成地面) 带保护接点暗装插座 底边距地0、3m 排烟机插座(防水安全型) 底边距地1、8m 厨房插座(防水安全型) 底边距地1、5m 洗衣机插座(防水安全型) 底边距地1、3m 洗面池插座(防水安全型) 底边距地1、3m热水器插座(防水安全型) 底边距地2、3m卫生间壁装灯(防水灯口) 底边距地1、8m开关 底边距地1、3m 户内照明配电箱 底边距地1、8m8、其它有关措施:8、1 在施工过程中,必须随时将垃圾清理干净。做到工完料净场地清,文明施工。
