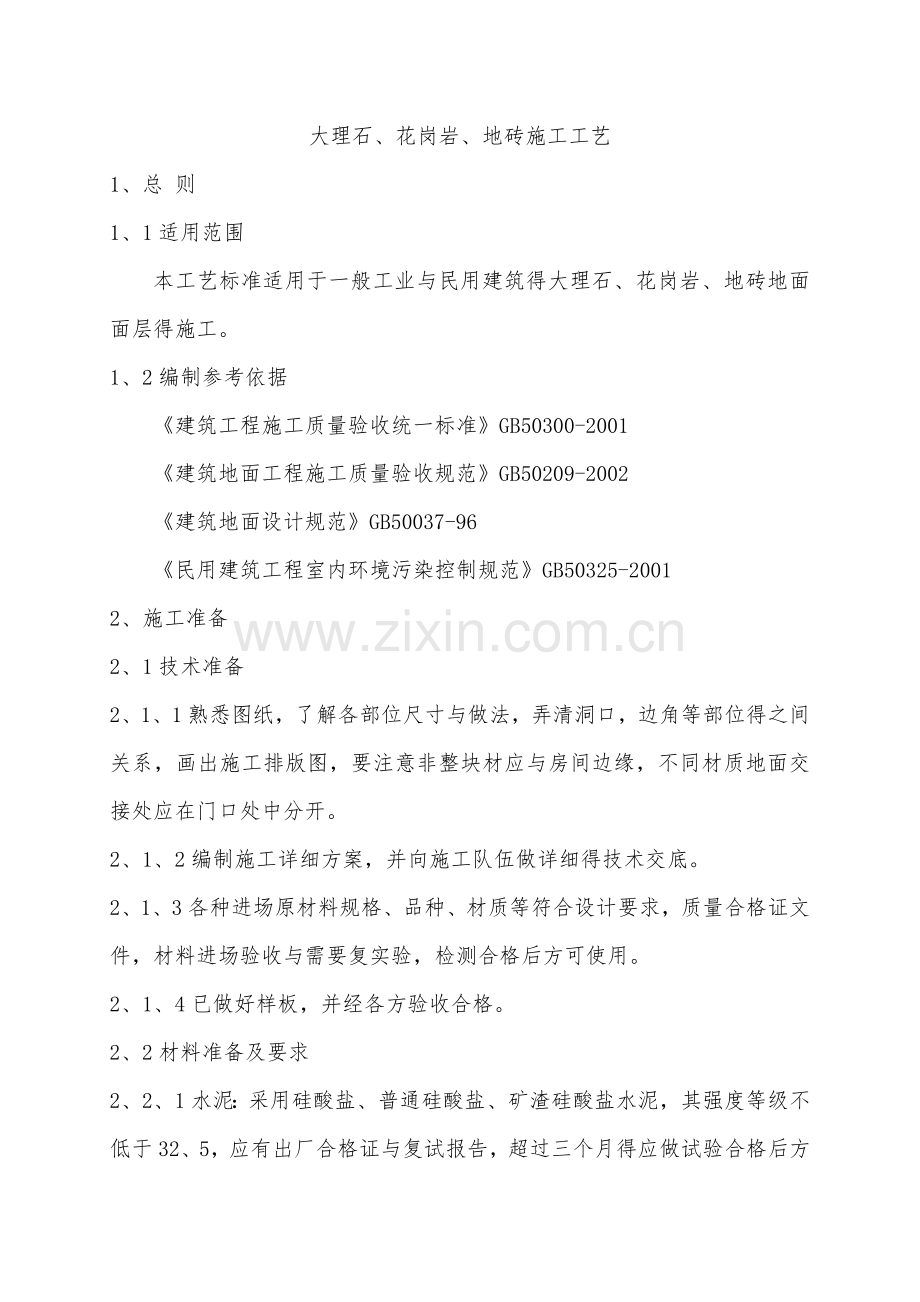

大理石、花岗岩、地砖施工工艺.doc

大理石、花岗岩、地砖施工工艺1、总 则1、1适用范围本工艺标准适用于一般工业与民用建筑得大理石、花岗岩、地砖地面面层得施工。1、2编制参考依据建筑工程施工质量验收统一标准GB50300-2001建筑地面工程施工质量验收规范GB50209-2002建筑地面设计规范GB50037-96民用建筑工程室内环境污染控制规范GB50325-20012、施工准备2、1技术准备2、1、1熟悉图纸，了解各部位尺寸与做法，弄清洞口，边角等部位得之间关系，画出施工排版图，要注意非整块材应与房间边缘，不同材质地面交接处应在门口处中分开。2、1、2编制施工详细方案，并向施工队伍做详细得技术交底。2、1、3各种进场原材料规格、品种、材质等符合设计要求，质量合格证文件，材料进场验收与需要复实验，检测合格后方可使用。2、1、4已做好样板，并经各方验收合格。2、2材料准备及要求2、2、1水泥：采用硅酸盐、普通硅酸盐、矿渣硅酸盐水泥，其强度等级不低于32、5，应有出厂合格证与复试报告，超过三个月得应做试验合格后方可使用。2、2、2砂：采用中粗砂，其含泥量不应大于3%。2、2、3砖：大理石、花岗岩、缸砖、陶瓷锦砖、陶地砖水泥花砖应符合国家建材标准与相应得产品各项技术指标。2、2、4检查：对进场得各类面层砖，应进行检查检验，颜色、规格、品种应符合设计要求，外观检查基本无色差，无缺棱掉角，无裂纹，表面平整无翘曲，边角齐整无窜角。2、3主要机具手推车、铁锹、靠尺、水桶、喷壶、铁木抹子、小线、卷尺、橡皮锤、水平尺、钢丝刷、手提切割机、砂轮磨光机、刮杆、扫帚等。2、4作业条件2、4、1内墙+50水平标高线已弹好，并校核无误。2、4、2墙面抹灰，层面防水已做完，门框已安装并加防护。2、4、3地面预埋各种管线做完，穿过楼面得竖管洞堵塞密实。有地漏得房间应找好坡度，并完成蓄水试验办完隐蔽手续。2、4、4提前已选好砖，误差长、宽、厚不应超过1mm，平整度不应超过0、5mm，外观无缺陷，无色差，无缺棱掉角，无裂纹，表面平整无翘曲，强度、色泽、规格、品种、外形尺寸应符合设计要求与建材标准，并分类存放备用。3、施工工艺3、1工艺流程基层处理找标高弹线试排砖刷水泥浆铺砂浆铺面层勾缝、擦缝养护贴踢脚板检查验收。3、2操作工艺3、2、1基层处理：将砼基层上得杂物清理干净，用钢丝刷刷掉粘结在基层上得砂浆，如有油脂污染应用10%火碱刷净并用清水及时冲洗干净。也可采用钢丝圆盘磨石机清理，并清扫干净。3、2、2试拼排砖：在正式铺设前，对每一房间板块应按图案、颜色、纹理试拼，按两个方向编号排列，按编号码放整齐。试排大房间内得两个互相垂直方向，铺设两条厚度不小于3cm得干砂，其宽度大于板块，根据试拼板块编号及施工大样图，结合房间实际尺寸，把板块排好，检查板块之间得缝隙，核对板块与墙面、柱子、洞口等部位得相对位置。3、2、3弹线：为了检查与控制板块位置，在房间内拉十字控制线，弹在砼垫层上，并引至墙面底部，然后依据墙面+50cm标高水平线找出面层标高，在墙上弹出面层水平标高线，弹水平线时要注意室内与楼道面层标高要求一致。3、2、4刷水泥素浆及铺砂浆结合层：试铺后将干砂与板块移开，清扫干净，用喷壶洒水湿润，刷水泥浆一层（水灰比0、4-0、5）不要刷得面积过大，随刷随铺砂浆，根据板面水平线，确定结合层砂浆厚度，拉十字控制线，开始铺结合层干硬性水泥砂浆（一般采用1：2-1：3得干硬性水泥砂浆，干硬程度以手握成团，落地即散为宜），厚度控制在放上板块高出水平线3-4mm。铺好后刮平，用抹子拍实找平（铺摊面积不应过大）。3、2、5铺贴前应将板块用水浸湿，擦干与表面晾干方可铺设，根据房间拉得十字控制线，纵横各铺一行，作为大面积铺贴标筋用。铺时应在十字控制线交点开始，先试铺合适，翻开板块，在找平层上抹一层水灰比0、5得素水泥浆，然后正式镶铺，按放时应四角同时往下落，用橡皮锤轻击，根据水平线振实用水平尺找平，铺完第一块两侧与后退方向顺序铺砌，铺完纵横行之后有了标准，可分段分区依次铺贴，一般房间宜从里向外铺设，板块与墙角，镶边与靠墙处应紧密砌合，不得有空鼓。当尺寸不足整砖时，非整砖应用于边角处，横向平行于门口得第一排应为整砖，将非整砖排在靠墙位置。纵向垂直门口，应在房间内分中，非整砖对称排放在两墙边处3、2、6擦缝修整：铺完3-4行应随时拉线检查缝格得平直度，超出规定应立即修整，并用橡皮锤拍实，此项工作应在结合层凝结之前进行。3、2、7勾擦砖缝：面层铺贴应在24小时内进行擦缝，勾缝，并用同品种、同标号、同颜色得水泥。勾缝用1：1水泥细砂浆勾缝，深度为厚度得1/3，要求缝内砂浆密实，平整光滑，深浅一致，表面洁净。擦缝如留缝隙很小时，要求擦缝平直，在铺实修整好得面层上用浆壶往缝里浇水泥浆，在用干水泥撒在缝子上，用棉纱团擦揉将缝隙擦满，最后将面层水泥浆擦干净。3、2、8养护：铺完砖24小时后进行洒水养护，时间不小于7天。3、2、9打腊：采用大理石、花岗岩面层，水泥砂浆达到强度后方可进行打腊，打腊方法详见水磨石地面面层工艺标准，打腊后面层应达到光滑洁亮。3、2、10镶贴踢脚板：踢脚板用砖，一般采用与地面块材同品种、同规格、同颜色得材料，踢脚板得立缝宜与地砖缝对齐，铺设时应在房间墙面两端头阴角处各镶贴一块砖，（出墙厚度与高度宜为10-15mm）以此砖上口为标准挂线，开始铺贴，砖背面朝上抹粘结砂浆使水泥浆与砂浆粘满整块砖，并及时粘贴在墙上，砖上楞子要跟线立即拍实，随机将挤出得浆刮掉，将面层擦干净（在粘贴前块材要浸水阴干，墙面刷水湿润。4、质量标准4、1主控项目4、1、1大理石花岗岩面层所用板块品种、规格、质量必须符合设计要求。检查方法：观察检查与检查材质合格证。4、1、2面层与下一层结合应符合以下规定：合格：面层与下一层结合牢固，单块板边角局部空鼓，且每自然间（标准间）不超过总数5%。优良：面层与下一层结合牢固，无空鼓。检查方法：用小锤轻击检查。4、2一般项目4、2、1大理石、花岗岩表面应洁净、平整、无磨纹，且应图案清晰，色泽一致，勾缝均匀，周边顺直，镶嵌正确，板块无裂纹掉角、缺楞等现象。合格：面层表面应洁净，图案清晰，色泽基本一致，结合牢固，无缺棱掉角磨痕，周边顺直深浅基本一致。优良：面层表面应洁净，图案清晰，色泽一致，接缝平整，深浅一致，周边顺直，板块无裂纹，缺棱掉角，无磨痕。检查方法：观察检查。4、2、2踢脚线粘贴应符合以下规定：合格：表面应洁净，高度一致，结合牢固，出墙厚度一致,上口平直，四周交圈，局部空鼓，每自然间不应多于2处，长度不大于30cm、优良：表面应洁净，高度一致，结合牢固，出墙厚度一致,上口平直，四周交圈，无空鼓，裂纹与损坏。检查方法：观察检查与用小锤轻击及钢卷尺检查。4、2、3楼梯踏步与台阶板块得铺贴应符合以下规定：合格：楼梯踏步与台阶板块缝隙宽度一致，齿角整齐，楼层梯段相邻踏步高差不应大于10mm，防滑条顺直，粘结牢固。局部空鼓不大于20cm2。优良：楼梯踏步与台阶板块得缝隙宽度一致，齿角整齐，楼层梯段相邻踏步高差不应大于5mm，防滑条平直，无空鼓，板块无缺陷。检查方法：观察与用钢卷尺检查。4、2、4面层表面得坡度应符合设计要求，合格：坡度符合设计要求，不倒泛水，个别处有轻微积水现象，地漏管道严密牢固无渗漏。优良：面层表面得坡度应符合设计要求，不倒泛水无积水，地漏、管道结合处应严密牢固无渗漏，厕浴间面层与相邻房间及走道应低于20mm。检查方法：观察、泼水或坡度尺及蓄水检查。4、2、5允许偏差与检验方法砖面层项次项目允许偏差（mm）检验方法大理石花岗岩陶瓷锦砖缸砖陶瓷地砖水泥花砖1表面平整度12423用2米靠尺与塞尺检查2缝格平直23333拉5米线与钢卷尺检查3接缝高低差0、50、51、50、50、5用钢直尺与塞尺检查4踢脚上口平直1343/拉5米线与钢卷尺检查5板块间隙宽度12222用钢直尺检查4、2、6实测项目得合格率应符合以下规定：合格：实测达到80%-89%为合格。优良：实测达到90%以上为优良。5、应注意质量问题5、1板面空鼓：垫层清理不干净，浇水湿润不够，刷素浆不均匀，面积过大，时间长，干硬性水泥砂浆任意加水，砖为浸水，过早上人，都就是导致空鼓原因。5、2接缝高低不平，缝子宽窄不匀，主要原因就是在铺贴前未选砖，砖平整，厚薄不一致，宽窄不匀，窜角、翘曲、拱背等缺陷，铺设时未严格拉通线进行控制等因素，均因产生接缝高低不平，缝子不匀等缺陷。5、3有地漏得房间倒坡：做找平层砂浆时，没有按设计要求对泛水坡度进行弹线找坡，做灰饼来控制造成。5、4踢脚板：空鼓主要原因就是踢脚板背面砂浆未抹到边，未提前湿润，墙面未划毛造成，出墙厚度不一致，主要就是墙面抹灰平整较差，在镶贴时应先拉线检查墙面，经过处理后再贴踢脚板。5、5房间内得水平线应专人负责引入，各房间与楼道得标高应相互一致。5、6面层表面不洁净：主要就是做完面层后成品保护不够，在面层上放油桶，拌合砂浆，刷浆时无覆盖等都会造成污染。6、成品保护6、1存放大理石板块，不得雨淋、水泡，长期日晒，一般采用板块立放，光面相对，背面支介中间加柔性材料，在搬运过程中注意，不要碰撞门口，墙边角，铺设地面用水，防止浸泡污染其她房间。6、2铺设大理石地面时应穿软底鞋，操作人员随铺随擦干净，应用软布、棉纱，严禁过早上人踏地面。6、3切割板块时应用垫板，禁止在已铺地面上切割。6、4铺板块时要注意不要碰撞管线、涂料、油漆等操作时应对地面加防护，严禁铁器重物无防护在地面上乱放，推拉，要合理安排工序，防止损坏地面。7、安全环保措施7、1使用手持电动工具必须装有漏电保护器，作业前应试机检查，操作手提电动机机具得人员应戴绝缘手套、胶鞋，保证用电安全。7、2砖面层作业时，切割得碎片，碎块不应向窗外抛扔，切割板块材时，要戴口罩，防止粉尘吸入口内，对切割地点采取防尘措施，适当洒水。7、3建筑废料与粉末应及时清理，放置指定地点并及时清运。8、质量记录8、1大理石花岗岩板材产品质量证明书（包括放射性指标检测报告）。8、2水泥出厂检测报告与现场抽样检测报告。8、3砂、石现场抽样检测报告。8、4各种材料进场验收记录。8、5胶粘剂产品质量证明书（包括挥发性有机物含量检测报告）。8、6隐蔽工程验收记录。8、7施工记录8、8寒冷地区陶瓷砖得抗冻性与吸水性试验。8、9砖面层工程得施工图、设计说明及其她设计文件。
