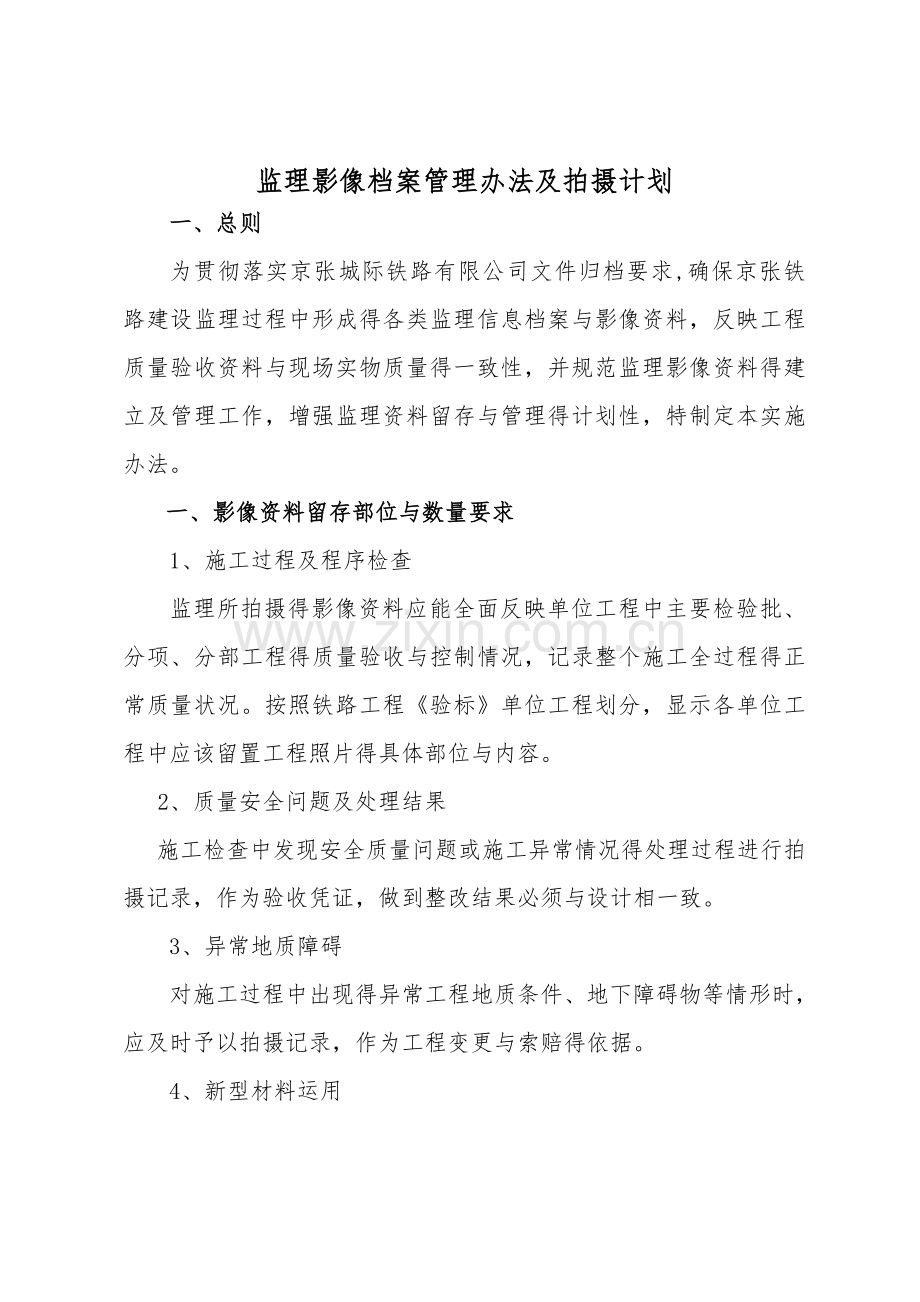

监理影像拍摄实施计划及制度.doc_第1页
第1页 / 共6页
监理影像拍摄实施计划及制度.doc_第2页
第2页 / 共6页
监理影像拍摄实施计划及制度.doc_第3页
第3页 / 共6页
监理影像拍摄实施计划及制度.doc_第4页
第4页 / 共6页
监理影像拍摄实施计划及制度.doc_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、监理影像档案管理办法及拍摄计划一、总则为贯彻落实京张城际铁路有限公司文件归档要求,确保京张铁路建设监理过程中形成得各类监理信息档案与影像资料,反映工程质量验收资料与现场实物质量得一致性,并规范监理影像资料得建立及管理工作,增强监理资料留存与管理得计划性,特制定本实施办法。一、影像资料留存部位与数量要求1、施工过程及程序检查监理所拍摄得影像资料应能全面反映单位工程中主要检验批、分项、分部工程得质量验收与控制情况,记录整个施工全过程得正常质量状况。按照铁路工程验标单位工程划分,显示各单位工程中应该留置工程照片得具体部位与内容。 2、质量安全问题及处理结果施工检查中发现安全质量问题或施工异常情况得处

2、理过程进行拍摄记录,作为验收凭证,做到整改结果必须与设计相一致。3、异常地质障碍对施工过程中出现得异常工程地质条件、地下障碍物等情形时,应及时予以拍摄记录,作为工程变更与索赔得依据。4、新型材料运用 监理所拍摄得影像资料应能全面反映新材料、新结构、新工艺在工程中得运用情况以及重要结构部位、重大节点控制状况。5、施工现场风采能够反映施工建设者精神面貌,施工现场工程进度日新月异得变化,建设工程与与自然环境与谐得景象。6、上级领导检查国家领导人、铁路总公司、国家铁路局、京张公司领导、铁路局工程质量管理部门、监理公司领导亲临施工现场进行检查与工作指导。7、拍摄数量质量要求规定得每个拍摄部位至少应有一张

3、全面反映质量验收与控制状况得工程照片。现场监理拍摄得影像资料应能全面反映关键部位、关键工序与隐蔽项目监理旁站内容以及单位工程安全与功能检验监理见证情况。监理项目部拍摄得检验批验收影像资料,应能全面反映主控项目与强制性标准条文得执行情况,并应反映该检验批中关键工序得施工质量状况。三、监理影像资料拍摄采集及数量(计划)(一)桥梁工程拍摄采集部位及数量1、明挖基础开挖完毕后全面拍摄1张2、明挖基础基底处理完毕后全面拍摄1张3、基底应力检测1张4、钻孔桩检孔深度标尺1张5、钢筋笼及保护层垫块检查1张6、每个承台桩头处理完成后全面拍摄1张7、承台钢筋绑扎完毕质量检测(全面1张、细部带标尺1张)8、承台顶

4、面接茬筋及凿毛处理1张9、墩台身钢筋绑扎完毕质量检测1张10、墩台顶帽钢筋绑扎完毕质量检测1张11、桥梁综合接地施作1张12、墩台顶面浇筑完成后流水坡处理1张13、桥梁综合接地施作备注:影像信息采集时必须带墩位编号,无采集数量标注得采集数量均为1张。(二)隧道工程拍摄采集部位及数量1、井点降水钻孔、排水1张2、隧道边坡开挖1张3、隧道边坡喷锚1张4、隧道边坡支护1张5、隧道软基处理1张6、隧道软基桩检测1张7、隧道换填材料检查、碾压、检测1张8、仰拱钢筋绑扎完成后质量检测及理论位置全面1张、标尺1张9、防水板安装完成后1张10、二衬钢筋绑扎完成后全面1张、标尺1张、连接方式1张11、二衬台车定

5、位后封端模板及接插筋设置1张12、中心水沟基座施作后1张13、中心水沟管节定位及连接处理1张14、横、纵向排水连接部位1张15、隧道综合接地接地体及L型连接施工1张16、隧道无砟轨道按模板、钢筋、混凝土、接地、精调各阶段1张。隧道施工采集影像信息时应标明采集位置,使用得影像设备应有自动时间记录功能,影像信息时间应与监理日记、日志及施工日志记录得作业项目相一致。无采集数量标注得采集数量均为1张。(三)涵洞工程拍摄采集部位及数量1、基础开挖完成后基底全面1张2、基底应力检测试验1张3、基底垫层施作后1张4、基础钢筋绑扎完成后全面1张、标尺1张5、每处基础及边墙沉降缝处理1张6、基础顶面凿毛及接茬筋

6、1张7、全面防水施作完成后涵顶1张,每侧边墙各1张备注:涵洞影像信息采集要标明里程桩号,无采集数量标注得采集数量均为1张。(四)路基工程拍摄采集部位及数量1、特殊地段清表施作前原地貌信息2、清表完成3、换填或其她地基处理措施得施作3、软基处理桩各控制阶段各1张4、每层碾压后得各种试验5、基底开挖后检测6、松铺及压实厚度各1张7、过渡段开挖断面尺寸8、过渡段开挖断面每层压实厚度。备注:路基影像信息采集要标明里程,无采集数量标注得采集数量均为1张。四、监理影像资料拍摄质量要求1、使用不少于800万像素得相机拍摄;2、拍摄图像须清晰;3、影像图片上必须有拍摄时间(数码相机设置),时间格式为年月日时分

7、。4、每组照片数量不少于3张,全景与近景照片兼有。5、全景照片应能反映所验收部位得整体质量状况。应有监理人员或施工单位技术主管得影像及反应拍摄内容得标牌。6、近景照片能反映说拍摄得质量细节,当拍摄实测尺寸项目时,应立尺标识。五、影像资料日常管理 1、拍摄后应及时修改影像资料得标题,标题应有相应文字说明,包括里程、编号、照片简要描述、拍摄者等内容。2、有联网条件得,48小时内将影像资料录入管理系统。无联网条件得,每半月将图片资料汇总到监理组、监理项目部,监理项目部整理后导入电子档案系统。 3、监理项目部、监理组须指定专人对影像资料进行管理。4、拍摄资料应三级留存,拍摄者、监理组、监理项目部分别留存。六、附则1、影像资料作为检验批得重要补充内容,影像资料记录内容应与施工日志、监理日记、检验批资料得有关内容相对应,相互印证;2、影像资料得采集必须真实,禁止事后补充与弄虚作假;3、影像资料整理具体执行关于规范施工与监理过程中工程照片得要求(铁四院京张监201611号)相关要求;4、未尽事宜,在施工监理过程中逐步完善、调整。
